Шайба гровер: для чего нужна и чем отличается от плоской шайбы

Шайба гровер представляет собой разрезное пружинное кольцо, которое ставят в резьбовое соединение. Её легко узнать по двум концам, расположенным на разной высоте. Гровер относится к крепежу, а его назначение традиционно связывают с пружинным поджатием и защитой от ослабления соединения. Однако наличие такой шайбы ещё не означает, что гайка выдержит вибрацию без откручивания. Разберём, как работает гровер, чем он отличается от плоской шайбы и какие ограничения учитывать при подборе.

Что такое шайба гровер

Обычная плоская шайба похожа на небольшой металлический диск с отверстием. Гровер имеет другую форму: это один виток спирали с разрезом. В свободном состоянии его концы смещены относительно друг друга вдоль оси отверстия. Когда шайбу сжимают между опорными поверхностями, разница по высоте уменьшается. В пределах упругой деформации шайба стремится восстановить исходную форму, поэтому при сжатии возникает пружинное усилие. Именно эта особенность отличает её от плоского кольца с прорезью.

В каталогах встречаются названия «гровер», «пружинная шайба» и «разрезная пружинная шайба». При заказе лучше указывать не только привычное название, но и обозначение исполнения, номинальный размер и материал. Пружинных шайб существует несколько видов, и у них разная геометрия. Например, тарельчатая шайба имеет коническую форму, а волнистая работает за счёт изгибов кольца. Называть любую из них гровером было бы неточно. В этой статье рассматриваем именно одновитковую разрезную шайбу.

К какой номенклатурной группе относится гровер

Гроверы входят в группу крепежа вместе с болтами, гайками и другими шайбами. В каталоге NEWKEY они размещены в разделе шайб. Такой элемент подбирают для механического соединения деталей. Он может встречаться рядом с трубопроводной арматурой или в её приводном узле, но назначение от этого не меняется: шайба работает в составе крепёжного соединения. Для соединения труб между собой используют другую номенклатуру, например муфты, отводы и разъёмные фитинги.

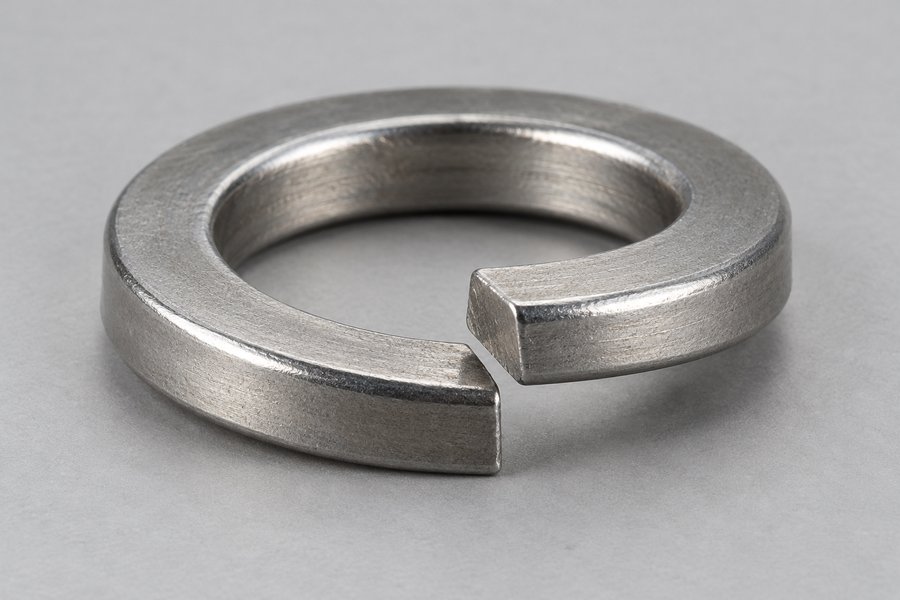

Для чего нужна пружинная шайба

При затяжке болт растягивается, а соединяемые детали прижимаются друг к другу. Возникает предварительное усилие затяжки. Это можно представить на примере двух металлических пластин: пока они достаточно плотно сжаты, соединение сохраняет предусмотренную работоспособность. Если прижим уменьшается, условия работы меняются. Поэтому при подборе крепежа важно понимать, какое усилие требуется узлу и как его получить. Добавление шайбы не позволяет обойти этот вопрос.

Пружинное поджатие и удержание от поворота

Гровер сжимается вместе с затяжкой соединения. Но пружинное усилие шайбы и способность удержать гайку от самоотвинчивания являются разными свойствами. Пружина может давить на соседнюю поверхность, а надёжной защиты от поворота при переменной нагрузке при этом не обеспечивать. На результат влияют усилие затяжки, твёрдость контактирующих деталей, состояние поверхностей и характер нагрузки. Поэтому вопрос «для чего нужен гровер» полезно сразу дополнить вторым: какую задачу он действительно способен решить в данном узле?

Чем гровер отличается от плоской шайбы

Плоская шайба увеличивает площадь опоры под головкой болта или гайкой. При одинаковом усилии это помогает снизить среднее давление на опорную поверхность. Особенно важно учитывать этот параметр, если поверхность детали может продавливаться. При этом сама шайба должна иметь подходящие толщину, размеры и твёрдость. Слишком тонкая или неподходящая по материалу деталь не становится надёжной опорой только потому, что она шире гайки. Её выбирают вместе с остальным крепежом.

Гровер выбирают по другой геометрии и другим требованиям. Разрез, смещённые концы и пружинная форма не дают оснований считать его полноценной заменой любой плоской шайбе. Если на чертеже узла предусмотрена опорная шайба определённого исполнения, установить вместо неё гровер по одному совпадению размера нельзя. То же относится к обратной замене: плоская шайба не воспроизводит пружинные свойства разрезной. Сначала нужно выяснить, зачем каждая деталь включена в соединение.

Признак	Плоская шайба	Шайба гровер
Форма	Плоское кольцо без разреза в обычном исполнении	Разрезное кольцо в виде одного витка спирали
Концы в свободном состоянии	Отдельных концов нет	Расположены на разной высоте
Основная особенность	Увеличивает опорную площадь под крепежом	Создаёт пружинное усилие при сжатии в упругом диапазоне
Защита от самоотвинчивания	Обычная плоская шайба не является специальным стопорным элементом	Нельзя считать универсальной защитой, особенно при вибрации и высоком усилии затяжки
Что проверить при подборе	Размеры, толщину, твёрдость, материал и требуемую опорную площадь	Исполнение, размеры, материал и обоснованность применения в узле

Можно ли устанавливать обе шайбы вместе

Если конструкция соединения предусматривает плоскую шайбу и гровер, их расположение задаётся чертежом или инструкцией оборудования. Встречается схема, где плоская шайба находится у поверхности детали, а гровер расположен между ней и гайкой. Но это не универсальный порядок для любого крепёжного узла и не доказательство его устойчивости к вибрации. У каждой опорной поверхности есть свои требования. Добавлять вторую шайбу по привычке, не проверив сборочную документацию, не следует.

Защищает ли гровер от откручивания гайки

В техническом руководстве NASA Fastener Design Manual описана важная особенность одновитковой пружинной шайбы: при полной затяжке она обычно оказывается расплющенной. В таком состоянии её нельзя рассматривать как надёжный стопорный элемент. Это объясняет, почему проверка «шайба пружинит в руках» не подтверждает работу собранного узла. Между свободной шайбой на столе и шайбой под затянутой гайкой большая разница по состоянию и нагрузке.

Из этого не следует, что нужно немедленно убирать все гроверы с уже работающего оборудования. Если шайба предусмотрена изготовителем, изменение узла требует проверки и согласования. Но выбирать её для нового соединения только по обещанию «гайка точно не открутится» тоже нельзя. Особенно когда речь идёт о креплении оборудования с переменными нагрузками. В таком случае нужна оценка соединения, включая способ сохранения требуемого прижима и защиты от самоотвинчивания.

Почему высокопрочный крепёж требует особого внимания

В технических материалах Böllhoff отдельно отмечена неэффективность обычных пружинных шайб как стопорных элементов в высокопрочных резьбовых соединениях. Высокое усилие прижима такого соединения нельзя заменить сравнительно небольшим пружинным усилием гровера. Установка разрезной шайбы под высокопрочный болт сама по себе не превращает узел в защищённый от ослабления. Надпись о классе прочности на болте характеризует болт, а пригодность всей сборки проверяют отдельно.

Что нужно учитывать при вибрации

Если соединение подвергается переменным нагрузкам и детали смещаются относительно друг друга, одного гровера недостаточно для уверенного вывода о надёжности. Сначала выясняют характер нагрузок, требуемое усилие затяжки и причины потери прижима. Затем выбирают предусмотренный для этих условий способ фиксации. У решения могут быть ограничения по температуре, материалам, повторной сборке и доступу для обслуживания. Подбирать его только по размеру резьбы было бы слишком упрощённо.

Практический пример: на оборудовании регулярно ослабевает один и тот же крепёж. Замена плоской шайбы гровером ещё не объясняет причину проблемы. Нужно проверить соединяемые детали, крепёж, опорные поверхности, способ затяжки и действующие нагрузки. Если проблема связана с конструкцией или условиями работы, перестановка маленькой шайбы может ничего не изменить. Такой случай стоит разбирать по данным узла, а не по общему совету из каталога.

Почему в каталогах до сих пор пишут DIN 127

DIN 127:1987-10, посвящённый пружинным разрезным шайбам, имеет статус отменённого стандарта. Это подтверждается официальной карточкой DIN Media. При этом обозначение DIN 127 продолжает использоваться в товарных каталогах как привычное указание на тип изделия. В каталоге NEWKEY такие шайбы также представлены. Покупателю важно различать обозначение детали в ассортименте и статус нормативного документа, особенно при комплектации нового оборудования по техническому заданию.

Для замены элемента по существующему чертежу требуется подтвердить нужное исполнение и характеристики поставляемой шайбы. Для новой конструкции нужно обосновать, подходит ли вообще этот тип детали. Ссылка на DIN 127 не должна превращаться в обещание надёжного стопорения при любых нагрузках. Если в техническом задании требуется защита от самоотвинчивания, поставщику нужно передать именно это требование вместе с условиями работы соединения. Одного названия гровера будет мало.

Как подобрать размер шайбы гровер

Обозначение шайбы М8 в каталоге указывает на номинальный размер крепежа, для которого она предназначена. Оно не означает, что любой измеренный диаметр шайбы должен равняться 8 мм. У изделия есть внутренний диаметр, наружный диаметр, размеры сечения и высота в свободном состоянии. Эти величины проверяют по документам нужного исполнения. Для заказа шайбы под болт М8 сначала выбирают соответствующий номинальный размер, затем сверяют остальные характеристики.

На странице NEWKEY представлены, например, пружинная шайба гровер М8 DIN 127 и плоская шайба М8 DIN 125. Размер у обеих М8, но форма и свойства различаются. Поэтому запрос «шайба М8» оставляет вопрос о типе изделия открытым. Чтобы получить нужную деталь, в заявке указывают плоскую или пружинную разрезную шайбу и её исполнение.

Какие размеры нужно проверить в узле

Внутреннее отверстие должно соответствовать крепежу, а наружный размер и геометрия шайбы должны подходить к месту установки. Важно учитывать опорную поверхность гайки или головки, доступное пространство и комплект деталей по чертежу. Если шайба не помещается в углубление или опирается на неподходящую поверхность, совпадение обозначения М8 не решит проблему. Если старую деталь невозможно уверенно определить, приложите её фотографию и доступные замеры с указанием точек измерения.

При замене крепежа также проверяют длину болта и зацепление резьбы в собранном узле. Новый набор шайб может изменить толщину пакета под головкой или гайкой. Поэтому добавлять детали без проверки нельзя, даже если каждая из них отдельно надевается на болт. Требуемое зацепление и допустимые размеры устанавливаются документацией соединения. Общую рекомендацию вроде «пусть наружу выступает сколько-нибудь витков» нельзя использовать вместо требований к конкретному креплению.

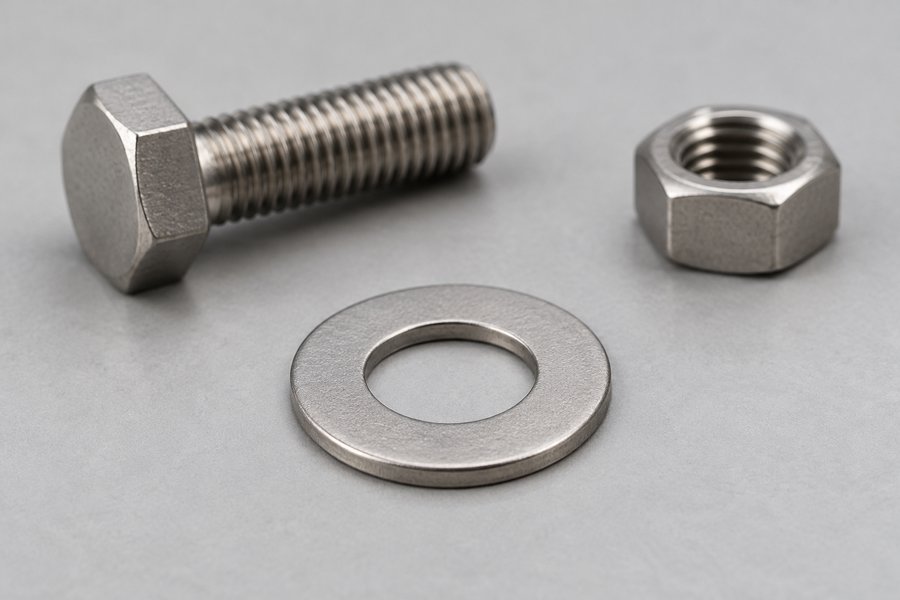

Материал шайбы и механические свойства

В ассортименте NEWKEY есть гроверы, в названиях которых указаны нержавеющие стали AISI 304 и AISI 316. Например, представлена пружинная шайба М12 DIN 127 с указанием AISI 316. Материал выбирают с учётом окружающей среды и материалов соседних деталей. Если узел подвергается воздействию химического раствора, влажности или повышенной температуры, условия нужно передать при подборе. Само слово «нержавеющая» не подтверждает пригодность для любой среды.

Почему класс прочности болта нельзя переносить на шайбу

У разных видов крепежа свои нормируемые свойства. ISO 3506-1 относится к нержавеющим болтам, винтам и шпилькам, а ISO 3506-7:2024 устанавливает требования к плоским нержавеющим шайбам. Это разные группы изделий. Поэтому нельзя автоматически приписывать шайбе свойства болта по похожей записи в названии или применять к гроверу требования для плоской шайбы. Для подтверждения характеристик используют документацию именно той детали, которую собираются установить.

При работе с каталогом полезно разделять три вопроса: из чего сделана шайба, какова её геометрия и какие механические свойства подтверждены. Название товара помогает найти позицию, но не заменяет документ на поставляемое изделие. Если для узла требуется определённая твёрдость, пружинная характеристика или подтверждённая совместимость с крепежом, перечислите эти требования в заявке. Не пытайтесь получить их из одного общего обозначения материала.

Как устанавливать гровер в предусмотренном для него соединении

Перед сборкой сверьте состав крепежа с чертежом или инструкцией. Если гровер предусмотрен под гайкой, его устанавливают в заданном месте; если указан другой вариант, следуют документации этого узла. Шайба должна быть исправной и правильно размещённой на опорной поверхности. Если в комплекте есть плоская шайба, её назначение и положение тоже нужно сохранить. Порядок деталей не стоит восстанавливать по случайной фотографии другого оборудования.

Не назначать момент затяжки по шайбе

Момент затяжки выбирают для всего резьбового соединения. На результат влияют размеры и свойства крепежа, состояние резьбы, трение и требования к прижиму деталей. Наличие гровера не задаёт отдельный универсальный момент. Поэтому фраза «затянуть, пока шайба не стала плоской» не подтверждает правильную сборку. Это наблюдение о форме одной детали, а не измерение достигнутого усилия. Для оборудования используют порядок и параметры затяжки, предусмотренные его документацией.

Можно ли использовать гровер повторно

После демонтажа осмотрите шайбу. Трещины, повреждённые концы, коррозия и остаточное изменение формы дают основание отказаться от установки этой детали. Если гровер после снятия остался расплющенным, нельзя считать его свойства восстановленными только потому, что он всё ещё надевается на болт. Оценка по внешнему виду при этом не подтверждает все характеристики исправной детали. Правила повторного применения определяют по требованиям изготовителя шайбы и оборудования.

Универсальное допустимое число повторных сборок для всех гроверов назначить нельзя. Материал, исполнение, история нагружения и условия работы различаются. Также не следует пытаться восстановить шайбу, разгибая её пассатижами: после такой операции исходные характеристики не подтверждены. При плановой замене удобнее заранее определить состав крепёжного комплекта и требования к его обновлению. Тогда решение не придётся принимать во время ремонта по принципу «другой шайбы сейчас нет».

Ситуация	Что проверить	Как поступить
Нужна замена шайбы по чертежу	Тип, исполнение, номинальный размер и материал	Подобрать предусмотренную деталь и подтвердить её характеристики
Гайка регулярно ослабевает	Конструкцию узла, нагрузки, прижим и способ затяжки	Выяснить причину; не считать добавление гровера готовым решением
Шайба повреждена или потеряла форму	Состояние детали и требования к замене	Использовать исправную деталь; не восстанавливать форму самостоятельно
Планируется установка вместо плоской шайбы	Назначение опорной шайбы и требования чертежа	Согласовать изменение комплекта крепежа
Проектируется узел с вибрацией	Характер нагрузок и требуемый способ фиксации	Выбрать обоснованное решение для данного соединения

Что указать при заказе шайб

Для заказа в разделе крепежа NEWKEY укажите тип шайбы, номинальный размер, исполнение, материал и количество. Если комплектуете оборудование по чертежу, приложите обозначение детали из спецификации. Если требуется замена в работающем узле, полезны фотографии старого крепежа и данные о его установке. А если задача состоит в защите от самоотвинчивания, опишите условия работы: такое требование нельзя заменить простой просьбой подобрать гровер под диаметр болта.

Что важно помнить о гровере

Гровер относится к крепежу и отличается от плоской шайбы разрезом, спиральной формой и пружинным поведением при сжатии. Его размер, материал и место установки должны соответствовать документации узла. При этом наличие гровера не доказывает защиту от самоотвинчивания при вибрации. Для замены подбирают предусмотренную деталь, а при повторяющемся ослаблении крепежа проверяют само соединение и причины потери прижима.
