Компенсатор или вибровставка: что ставить после насоса

После насоса ставят не просто гибкую деталь, а элемент под конкретную задачу. Если нужно снизить передачу вибрации от насосного агрегата на трубопровод, обычно рассматривают вибровставку. Если нужно воспринимать температурное расширение, смещение линии, подвижки трубопровода или другие деформации, нужен компенсатор. Снаружи эти изделия могут казаться похожими, особенно если оба идут с фланцами и гибкой частью, но работают они по разной логике. Запрос "компенсатор или вибровставка что ставить после насоса" чаще всего появляется там, где в насосной обвязке уже есть сомнения: труба вибрирует, фланцы получают лишнюю нагрузку, рядом стоит арматура, участок жёстко закреплён или линия работает с температурными изменениями. Ошибка начинается в тот момент, когда пытаются решить всё одной деталью. Вибровставку ставят вместо компенсатора, потому что она гибкая. Компенсатор ставят вместо вибровставки, потому что он тоже вроде бы "снимает напряжение". В итоге элемент работает не под свою задачу.

Правильный подход другой. Сначала нужно понять, что именно происходит после насоса: вибрация от агрегата, температурное удлинение трубы, смещение от опор, перекос при монтаже, нагрузка от веса трубопровода или сочетание нескольких факторов. Только после этого можно решать, что ставить после насоса: компенсатор или вибровставка. И иногда ответ будет не в выборе одной детали, а в пересмотре всей схемы обвязки: опор, креплений, места установки и нагрузки на насосные патрубки. Чаще всего ошибаются не потому, что не знают названия изделия. Ошибаются потому, что выбирают по привычке: "после насоса всегда ставим вибровставку" или "поставим компенсатор, он же гибкий". Для нормальной насосной линии этого мало. Элемент должен работать в понятной схеме и воспринимать именно ту нагрузку, под которую он выбран.

В чем разница между компенсатором и вибровставкой после насоса

Вибровставка после насоса нужна прежде всего для того, чтобы снизить передачу механических колебаний от насосного агрегата на трубопровод. Насос в работе может создавать вибрацию из-за вращающихся частей, режима работы, состояния основания, гидравлических процессов, частых включений или особенностей самой системы. Если жёстко связать такой агрегат с трубопроводом, колебания могут уходить дальше по линии и нагружать ближайшие соединения, арматуру, фланцы и опоры. Вибровставка помогает сделать эту связь менее жёсткой. Она не превращает проблемный насос в исправный и не убирает первопричину вибрации, если она связана с кавитацией, нарушением центровки, неверным режимом или дефектом оборудования. Её задача уже: уменьшить передачу колебаний на трубопроводную обвязку. Поэтому вопрос "нужна ли вибровставка после насоса" лучше задавать не отдельно от узла, а вместе с вопросами о состоянии насоса, основании, креплении, режиме работы и ближайшей арматуре.

При этом вибровставку нельзя воспринимать как мягкий участок трубы, который можно нагрузить всем подряд. Она не должна удерживать вес трубопровода, исправлять несоосность фланцев, компенсировать ошибки монтажа или работать вместо рассчитанного компенсатора. Когда её используют именно так, проблемы появляются уже не из-за самой вибровставки, а из-за неправильной роли, которую ей дали в узле.

Какую задачу решает компенсатор

Компенсатор после насоса нужен там, где трубопровод в работе меняет своё положение или размеры. Это может быть связано с температурным расширением, смещением участков линии, работой опор, особенностями трассы, пуском и остановкой системы, а также нагрузками, которые появляются в жёстко собранной обвязке. Компенсатор не ставят просто потому, что "после насоса надо что-то гибкое". Его выбирают, когда понятно, какие перемещения должен воспринимать элемент. В насосной линии это особенно важно, потому что насосные патрубки не должны становиться точкой, куда трубопровод сбрасывает лишние усилия. Если труба расширяется, смещается или тянет узел, нагрузка может уйти во фланцы, корпус насоса, арматуру и соединения. Снаружи сначала всё может выглядеть нормально: болты затянуты, прокладка стоит, насос запущен. Но при работе линия начинает жить своей жизнью, и слабое место постепенно проявляется. Когда спрашивают, нужен ли компенсатор после насоса, ответ зависит от схемы. Есть ли температурные деформации. Есть ли длинные участки трубопровода. Как стоят опоры. Куда должна двигаться линия. Не передаются ли усилия на насос. Какие смещения должен воспринимать элемент. Без этих данных компенсатор можно выбрать только условно, а условный подбор в насосной обвязке часто заканчивается переделкой.

Почему внешне похожие элементы могут работать по-разному

Вибровставка и компенсатор действительно могут быть похожи на первый взгляд: фланцы с двух сторон, гибкая средняя часть, установка в разрыв трубопровода. Именно эта внешняя похожесть и сбивает. На складе или в каталоге деталь кажется близкой по смыслу, но в рабочей линии решает совсем другую задачу. Вибровставка снижает передачу вибрации. Компенсатор воспринимает перемещения и деформации трубопровода. Разница между компенсатором и вибровставкой проявляется не в названии, а в нагрузке. Если гибкий элемент поставили в узел, где труба уходит в осевое смещение, боковой сдвиг или температурное расширение, нужно понимать, рассчитан ли он на такую работу. Если нет, он будет перегружен. Если же основная проблема в вибрации от насоса, компенсатор сам по себе не заменяет анализ вибрации и не всегда решает задачу виброгашения. Поэтому при выборе нельзя идти от внешнего вида. Нужно идти от вопроса: какую работу элемент должен выполнять после насоса. Если снижать колебания, смотрим вибровставку и причину вибрации. Если компенсировать перемещения линии, смотрим компенсатор, схему опор и тип деформации. Если в узле есть обе задачи, их нужно разделять, а не надеяться, что одна случайная гибкая деталь вытянет всю обвязку.

Что важно понять сразу

Вибровставка после насоса нужна для снижения передачи вибрации от насосного агрегата на трубопровод, но она не исправляет причину вибрации, если проблема в самом насосе, режиме работы или монтаже.
Компенсатор после насоса нужен, когда трубопровод должен безопасно воспринимать перемещения, температурные деформации или смещения, и эти задачи нельзя закрывать обычной вибровставкой "по внешнему виду".
Вопрос "вибровставка или компенсатор для насоса" нельзя решать по привычке. Один и тот же элемент может быть уместен на одном объекте и ошибочен на другом, если изменились температура, опоры, трасса или режим работы.
Ошибка монтажа способна испортить даже правильно выбранное изделие. Если фланцы стянуты с перекосом, труба висит на гибкой части, а опоры не держат линию, элемент будет работать в условиях, под которые его не выбирали.
Правильный выбор начинается с насосного узла в сборе: насос, трубопровод, арматура, опоры, крепления, среда, температура и место установки должны рассматриваться вместе.

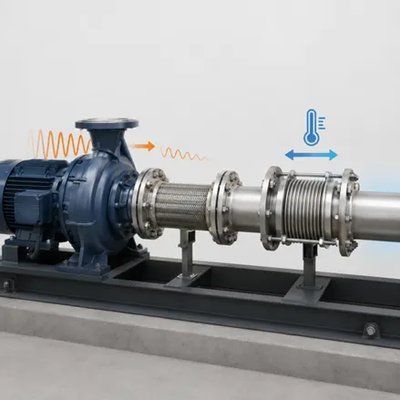

Когда после насоса нужна вибровставка

Вибровставка работает правильно там, где есть задача снизить передачу колебаний от насосного агрегата на трубопроводную линию. Например, насос стоит на основании, рядом подключена жёсткая обвязка, а при работе агрегата вибрация заметно уходит в трубу, фланцевые соединения и ближайшую арматуру. В такой ситуации вибровставка после насоса может быть обоснованным элементом, но только при условии, что сама линия нормально закреплена и не пытается использовать вставку как опору. Хорошая схема выглядит так: насос установлен корректно, трубопровод имеет свои опоры, фланцы сведены без перекоса, элемент стоит в рабочем положении и не компенсирует монтажные ошибки. Тогда вибровставка выполняет свою задачу: снижает передачу вибрации, а не борется за выживание под весом трубы или боковой нагрузкой. Это принципиальная разница, потому что в реальных обвязках гибкий элемент часто ставят "для спокойствия", а затем случайно нагружают всем, что не удалось решить конструкцией. Если стоит вопрос, как выбрать вибровставку после насоса, начинать нужно не с внешнего диаметра и не с привычной позиции в заявке. Сначала нужно понять, какая среда в линии, какое присоединение требуется, где стоит насос, как закреплён трубопровод, есть ли рядом арматура, какой характер вибрации и не пытается ли система передать на вставку усилия, не связанные с вибрацией.

Что именно она снижает в узле

Вибровставка снижает передачу механических колебаний дальше по трубопроводу. Это помогает уменьшить вибрационную нагрузку на фланцы, прокладки, крепёж, соседние участки трубы и арматуру в насосной обвязке. Особенно это важно в системах, где насос работает продолжительное время, часто включается, меняет режимы или стоит рядом с участками, чувствительными к вибрации. При этом важно не переоценивать её роль. Если вибрация вызвана неправильной работой насоса, плохим основанием, нарушением соосности, гидравлическими проблемами или эксплуатацией вне нормального режима, вибровставка не должна становиться единственным ответом. Она может снизить передачу колебаний, но не устранит источник. Это как поставить мягкую прокладку между проблемой и трубой: последствия станут меньше, но причина останется. Именно поэтому нужна ли вибровставка после насоса, решают после осмотра всей обвязки. Если вибрация действительно передаётся на линию, вставка уместна. Если же трубу тянет из-за температурного расширения, опоры стоят неправильно или фланцы собраны с перекосом, вибровставка может оказаться не решением, а местом, где ошибка проявится быстрее.

Когда вибровставка не решает проблему полностью

Вибровставка не решает проблему полностью, когда от неё ждут сразу несколько функций: снизить вибрацию, компенсировать температурное расширение, убрать перекос, принять вес трубы и разгрузить насос. В таком сценарии она оказывается не элементом насосной обвязки, а слабым местом, на которое повесили все недоработки линии. Сначала это может выглядеть терпимо, но при запуске, остановке, изменении температуры или режима работы нагрузка быстро покажет себя. Ещё один частый случай: вибровставку ставят в линию с заметными перемещениями трубопровода, потому что она гибкая и "должна сработать". Но гибкость сама по себе не означает, что изделие рассчитано на нужное осевое, угловое или поперечное перемещение. Если задача именно в компенсации подвижек, нужно смотреть компенсатор и схему опор, а не пытаться сделать из вибровставки универсальный элемент. Поэтому выбор вибровставки после насоса всегда должен идти рядом с проверкой причины вибрации. Если насосный агрегат работает неправильно, вставка не заменит наладку. Если линия плохо закреплена, она не заменит опоры. Если труба расширяется и смещается, она не заменит компенсатор. Это не недостаток изделия, а граница его нормального применения.

Когда после насоса нужен компенсатор

Компенсатор нужен там, где трубопровод в работе не остаётся неподвижным. Линия может удлиняться при нагреве, смещаться из-за схемы опор, менять положение при пуске и остановке, получать усилия от соседних участков или арматуры. Если эти перемещения некуда деть, они начинают нагружать ближайшие соединения и оборудование. После насоса это особенно нежелательно, потому что лишние усилия могут уходить на патрубки, фланцы, прокладки и корпус агрегата. Компенсатор после насоса должен воспринимать не абстрактную "гибкость", а конкретный тип деформации. Где-то важны осевые перемещения, где-то боковые, где-то угловые, а где-то сама схема трубопровода требует другого решения. Универсального ответа без схемы нет. То, что подходит для одного участка, может быть бесполезно или даже вредно на другом, если направление и характер перемещений отличаются. Как выбрать компенсатор после насоса, становится понятно только после оценки линии. Нужно смотреть температуру среды, длину и трассу трубопровода, расположение неподвижных и направляющих опор, место насоса, ближайшую арматуру, тип присоединения и допустимые нагрузки. Точные параметры зависят от конкретного изделия и схемы монтажа, поэтому их нельзя заменять общими фразами.

Почему температурное расширение и подвижки трубопровода нельзя игнорировать

Температурное расширение трубопровода часто недооценивают, особенно если визуально линия кажется жёсткой и "никуда не двигается". На деле при нагреве и охлаждении металл меняет размеры, а трубопровод пытается сместиться в пределах заданной схемы. Если опоры и компенсирующие элементы не дают ему сделать это безопасно, усилия уходят в соединения, насос, арматуру и участки с меньшей жёсткостью. В насосной обвязке такая ошибка может проявляться по-разному. Где-то начинает подтекать фланцевое соединение. Где-то появляется перекос. Где-то чаще выходят из строя прокладки. Где-то насос получает нагрузку от трубопровода, хотя не должен её воспринимать. При этом причина может быть не в качестве фланца, прокладки или насоса, а в том, что деформации линии не были нормально учтены. Нужен ли компенсатор после насоса, решает не сам факт наличия насоса, а условия работы трубопровода. Если есть температурные изменения, длинные участки, жёсткие закрепления и возможные смещения, компенсатор нужно рассматривать всерьёз. Если перемещения уже решены конструкцией трассы и опорами, его могут не ставить. Важно не наличие детали "на всякий случай", а правильная работа всей схемы.

Когда одного виброгасящего элемента уже недостаточно

Одного виброгасящего элемента недостаточно, если в насосной линии есть не только вибрация, но и перемещения трубопровода. Допустим, насос передаёт колебания на трубу, но при этом сама линия работает с нагретой средой и меняет положение при запуске. В такой ситуации вибровставка может снизить передачу вибрации, но она не должна автоматически брать на себя компенсацию температурных подвижек. Похожая проблема возникает, когда трубопровод после насоса собран жёстко, опоры расставлены без понимания направления перемещений, а гибкий элемент ставят как "слабое место", которое всё примет. На первом этапе это кажется удобным: линия собралась, фланцы стянули, насос запустили. Но дальше элемент получает нагрузку, под которую не подбирался, и ресурс узла становится непредсказуемым. Если в системе есть и вибрация, и деформации, нужно разделить задачи. Вибрацию снижает вибровставка при правильной схеме установки. Перемещения трубопровода воспринимает компенсатор, если они действительно есть и рассчитаны. Иногда требуется не один элемент, а грамотная насосная обвязка, где каждый участок работает по своей роли.

Основные документы, подтверждающие качество продукции

Элемент	Что он решает на практике
Вибровставка	Снижает передачу вибрации от насоса на трубопровод, фланцевые соединения, арматуру и ближайшие участки обвязки
Компенсатор	Воспринимает перемещения, температурные деформации и смещения трубопровода, если они предусмотрены схемой
Вибрация	Требует проверки насосного агрегата, основания, режима работы, крепления и необходимости вибровставки
Температурные деформации	Требуют проверки трассы трубопровода, опор, температурного режима и возможного применения компенсатора
Смещения трубопровода	Нельзя перекладывать на случайный гибкий элемент без понимания его назначения и допустимых условий работы
Ошибка выбора	Чаще всего возникает, когда элемент выбирают по внешнему виду, привычке или короткому названию в заявке

Можно ли ставить вибровставку вместо компенсатора

Ставить вибровставку вместо компенсатора ошибочно, если элемент должен воспринимать перемещения трубопровода. Особенно рискованно делать так на линиях с температурным расширением, длинными участками трубы, жёсткими опорами, боковыми смещениями или заметной нагрузкой на насосные патрубки. Вибровставка может быть гибкой, но это не делает её расчётным компенсатором для всех видов подвижек. Такая ошибка часто появляется из-за простой логики: "деталь мягкая, значит что-то компенсирует". Но в инженерной обвязке важна не мягкость сама по себе, а назначение изделия, допустимые перемещения, направление нагрузки и схема крепления. Если эти параметры не проверены, вибровставка будет работать в неизвестном режиме. Иногда она выдержит какое-то время, но это не значит, что узел собран правильно. Обратная замена тоже не всегда допустима. Компенсатор не стоит выбирать только ради снижения вибрации, если основная проблема в насосе и передаче колебаний на трубопровод. Нужно смотреть, какая функция нужна в узле: виброгашение, компенсация деформаций или обе задачи одновременно.

Что происходит с узлом при неправильной замене

При неправильной замене проблемы редко начинаются с громкой аварии. Чаще всё выглядит спокойнее: элемент установили, трубопровод собрали, насос запустили, линия работает. Потом появляются подтекания, перекосы, ускоренный износ прокладок, нестабильная работа соединений или повреждение самого гибкого элемента. Причина в том, что нагрузка идёт не туда, куда должна. Если вибровставку заставили воспринимать температурные подвижки, она может получать лишнее растяжение, сжатие, боковую нагрузку или перекос. Если компенсатор поставили без нормальной схемы опор, он может работать не как компенсирующий элемент, а как случайный шарнир, который принимает вес и усилия трубопровода. В обоих случаях страдает не только сама деталь, но и соседние элементы: фланцы, насос, арматура, крепёж, прокладки. Именно поэтому вопрос "что ставить после насоса компенсатор или вибровставка" лучше решить до закупки, а не после первых проблем на объекте. На бумаге разница кажется небольшой. В работающей линии она превращается в ресурс, герметичность и безопасность узла.

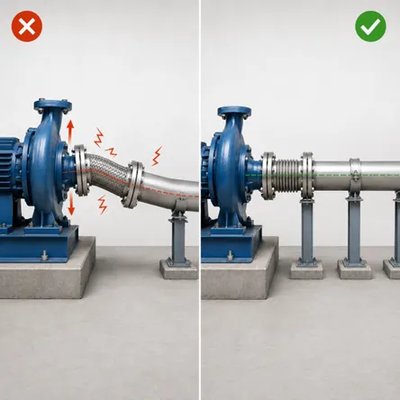

Почему правильный элемент может всё равно выйти из строя при плохом монтаже

Даже правильно выбранный элемент можно испортить установкой. Если фланцы сведены с перекосом, трубу подтянули болтами к нужному положению, гибкую часть предварительно растянули или сжали, а опоры не держат линию, изделие сразу начинает работать в плохих условиях. При этом в документах всё может выглядеть верно: тип выбран правильно, диаметр совпадает, присоединение подходит. Монтажная ошибка часто маскируется под плохое качество детали. Вибровставка "не выдержала", компенсатор "быстро устал", прокладка "почему-то потекла". Но если посмотреть на узел, выясняется, что элемент держал вес трубы, компенсировал несоосность, работал под боковой нагрузкой или стоял без нужной схемы опор. В таких условиях ресурс любого изделия становится ниже ожидаемого. Поэтому выбор и монтаж нельзя разделять. Правильно подобрать элемент, но поставить его в неправильную схему, почти то же самое, что подобрать неправильно. Насосная обвязка должна быть собрана так, чтобы каждый элемент выполнял свою функцию, а не спасал соседние ошибки.

Где чаще всего ошибаются при монтаже

Одна из частых ошибок: элемент ставят туда, где он физически поместился, а не туда, где он должен работать по схеме. После насоса линия может иметь разные зоны нагрузки: вибрация от агрегата, усилия от трубопровода, влияние арматуры, вес участка, температурные подвижки. Если не понимать, какая задача у конкретного места, легко поставить правильную деталь в неправильную точку. Например, вибровставку могут поставить в участок, где главная проблема не вибрация, а смещение трубопровода. Или компенсатор устанавливают там, где нет нормальных условий для его работы из-за неправильных опор. Внешне узел собран, но элемент не выполняет ожидаемую функцию. Он просто стоит в линии и принимает нагрузку, которая случайно на него пришла. Правильное место установки зависит от схемы насосной обвязки, конструкции изделия, типа соединения, направления нагрузок и требований к обслуживанию. Здесь опасно опираться только на фразу "после насоса обычно ставят вот так". Обычно, это не расчёт и не проверка конкретного объекта.

Отсутствие нормальной схемы опор и крепления

Гибкий элемент не заменяет опоры. Это одна из самых важных мыслей для насосной обвязки. Если трубопровод не закреплён и не направлен как нужно, нагрузка от веса, смещений и температурных изменений начинает уходить в ближайшее слабое место. Часто этим местом становится вибровставка или компенсатор. В такой схеме элемент работает не по назначению. Вместо снижения вибрации или компенсации расчётного перемещения он держит трубу, принимает перекос, воспринимает лишнее растяжение или сжатие. Для монтажа это удобно только в момент сборки: деталь помогла "свести" узел. Для эксплуатации это плохой сценарий, потому что изделие получает нагрузку, которую не должно было получать. Опоры и крепления нужны не для формальности. Они задают поведение линии: где трубопровод зафиксирован, где он может двигаться, куда уходят усилия, что воспринимает компенсатор, а что не должно передаваться на насос. Без этой логики выбор элемента после насоса превращается в угадывание.

Попытка нагрузить элемент тем, на что он не рассчитан

Иногда гибкую деталь используют как универсальный способ закрыть сразу всё: вибрацию, температурное расширение, несоосность, перекос фланцев, вес трубы и ошибку в расстоянии между патрубками. Такой подход выглядит практичным только на этапе монтажа. В работе он быстро показывает слабые места. Вибровставка не должна быть резиновой заплатой на неправильно собранный узел. Компенсатор не должен превращаться в случайный шарнир, который держит неучтённые перемещения. Если элементу дали задачу, на которую он не рассчитан, он может выйти из строя даже при нормальном качестве изделия и правильном присоединении. Чтобы этого не произошло, нужно заранее разделить нагрузки. Вибрация, это одна задача. Температурные подвижки, другая. Вес трубопровода, третья. Монтажная соосность, отдельный вопрос. Когда всё это пытаются повесить на один элемент, насосная обвязка становится непредсказуемой.

Почему даже правильный выбор можно испортить установкой

Правильный выбор изделия ещё не гарантирует нормальной работы. На монтаже можно перетянуть крепёж, собрать фланцы с перекосом, поставить элемент в напряжённое положение, забыть про опоры или не проверить, как линия ведёт себя после запуска. Все эти ошибки меняют условия работы элемента, и он уже не соответствует той ситуации, под которую его выбирали. Особенно часто это происходит в спешке. Насос нужно запускать, сроки поджимают, ответные участки уже смонтированы, и гибкий элемент используют как удобный способ "дотянуть" обвязку. Но если деталь изначально установлена с принудительным смещением, она начинает работать с лишней нагрузкой ещё до включения насоса. Поэтому проверка после монтажа не менее важна, чем подбор до закупки. Нужно смотреть, нет ли перекоса, не висит ли трубопровод на элементе, не зажат ли он в нерабочем положении, не нарушена ли схема опор и не передаются ли усилия на насосные патрубки.

Что проверять до закупки и до монтажа

Перед выбором нужно понять, есть ли в системе реальная вибрация от насосного агрегата и как она передаётся на трубопровод. Важно не просто заметить, что "труба дрожит", а разобраться, откуда идёт колебание: от насоса, основания, режима работы, гидравлических процессов, арматуры рядом или ошибок в установке. Вибровставка после насоса будет уместна только тогда, когда задача действительно связана со снижением передачи вибрации. Если вибрация имеет явную причину в неправильной работе оборудования, одной вставкой ограничиваться нельзя. Насос может работать вне нормального режима, иметь проблемы с центровкой, испытывать кавитацию или передавать колебания из-за плохого основания. В этом случае вибровставка снизит часть последствий, но проблема останется внутри узла. До закупки стоит описать не только наличие вибрации, но и условия: где она проявляется, на каких режимах, как закреплена линия, есть ли рядом чувствительная арматура, не передаётся ли колебание на другие участки. Это помогает выбрать элемент осознанно, а не по принципу "после насоса надо поставить что-то мягкое".

Есть ли температурные деформации и смещения

Второй вопрос: двигается ли трубопровод в работе. Если среда нагревается, линия запускается и остывает, есть длинные прямые участки, жёсткие закрепления или сложная трасса, температурные деформации нельзя игнорировать. Даже небольшие подвижки в жёсткой обвязке могут дать ощутимую нагрузку на насос и соединения. Если есть смещения, нужно определить их характер. Трубопровод может двигаться вдоль оси, уходить в сторону, менять угол или получать сложную комбинацию нагрузок. От этого зависит, нужен ли компенсатор после насоса и какой тип изделия вообще стоит рассматривать. Без понимания направления перемещения подбор получается случайным. Здесь важно не заменять проверку общими словами. Нельзя сказать: "у нас горячая среда, значит ставим любой компенсатор". Так же нельзя сказать: "труба немного двигается, вибровставка выдержит". Нужно смотреть схему, опоры, место установки и документацию на конкретный элемент.

Как устроена схема опор и крепления

Схема опор определяет, как трубопровод будет вести себя в работе. Где он зафиксирован. Где может двигаться. Куда пойдёт усилие при расширении. Что удерживает вес трубы. Какие нагрузки приходят на насосный агрегат. Без ответов на эти вопросы подбор вибровставки или компенсатора остаётся неполным. Если опоры стоят неверно, даже дорогой и правильно выбранный элемент может быстро получить лишнюю нагрузку. Например, компенсатор должен воспринимать определённое перемещение, но из-за неправильного крепления линия давит на него с другой стороны. Или вибровставка должна снижать вибрацию, а вместо этого держит вес участка трубы. До закупки и монтажа нужно проверять не только сам элемент, но и окружение: ближайшие опоры, расстояние до арматуры, направление трубопровода, состояние фланцев, доступ для обслуживания и возможность собрать узел без принудительного перекоса.

Что именно должен выдерживать элемент в узле

Перед заказом нужно сформулировать задачу элемента в одной простой фразе. Он должен снижать передачу вибрации. Или воспринимать перемещение трубопровода. Или работать в составе схемы, где вибрация и деформации решаются разными элементами. Если такой фразы нет, значит подбор ещё не готов. После этого проверяют рабочую среду, давление, температуру, тип присоединения, место установки, условия монтажа и требования к обслуживанию. Но эти параметры не должны заслонять главное: элемент выбирают не по названию, а по функции. Компенсатор после насоса и вибровставка после насоса могут стоять в похожей зоне, но их рабочие задачи отличаются. Если задача сформулирована неверно, все дальнейшие уточнения не спасают. Можно выбрать правильный диаметр, подходящий фланец и удобную длину, но получить изделие, которое в узле делает не то, что требуется.

Таблица-проверка

Что проверить	Почему это важно
Вибрацию насосного узла	Помогает понять, нужна ли вибровставка после насоса и действительно ли задача связана с передачей колебаний
Температурный режим	Показывает, есть ли риск расширения трубопровода и нужна ли компенсация перемещений
Возможные смещения трубопровода	Определяют, нужен ли компенсатор после насоса и какие деформации он должен воспринимать
Схему опор и креплений	Без нормальных опор гибкий элемент может получить вес, перекос или смещение, на которые он не рассчитан
Тип соединения и место установки	Влияют на совместимость элемента с насосной обвязкой, монтаж и дальнейшее обслуживание
Реальную задачу элемента	Не даёт перепутать виброгашение, компенсацию деформаций и попытку исправить монтажные ошибки одной деталью

Когда одного названия элемента недостаточно

По внешнему виду вибровставка и компенсатор могут казаться близкими изделиями. Особенно если оба элемента фланцевые, стоят в трубопроводе и имеют гибкую часть. Но в рабочей системе внешняя похожесть почти ничего не говорит о допустимых нагрузках и назначении. Одна деталь может быть рассчитана на снижение передачи вибрации, другая - на компенсацию перемещений. Выбор по внешнему виду опасен тем, что он создаёт ложное ощущение простоты. Кажется, что достаточно подобрать диаметр, фланец и поставить элемент после насоса. Но насосная обвязка работает не по фотографии. Она работает по нагрузкам, опорам, температуре, давлению, режиму и реальному поведению трубопровода. Поэтому разница между компенсатором и вибровставкой должна проверяться не на уровне "похоже или не похоже", а на уровне задачи. Что элемент должен сделать. Какие нагрузки принять. Что он не должен принимать. Как он встроен в линию. Только так можно избежать замены одного изделия другим без понимания последствий.

Почему нельзя смотреть только на "так раньше ставили"

Опыт прошлых объектов полезен, но он не заменяет проверку текущей схемы. На одном объекте после насоса ставили вибровставку, потому что основная проблема была в передаче вибрации. На другом объекте похожий насос может работать в линии с нагретой средой, длинным трубопроводом и заметными подвижками. Там прежнее решение уже не закрывает задачу. Фраза "так раньше ставили" особенно опасна для снабжения. В заявке появляется знакомая позиция, её быстро заказывают, а потом на монтаже выясняется, что условия другие: фланцы стоят иначе, опоры не совпадают, труба двигается, рядом другая арматура, температура выше или режим работы жестче. В итоге привычное изделие оказывается неудачным выбором. Правильнее использовать прошлый опыт как подсказку, какие вопросы задать. Что было источником нагрузки. Как была собрана линия. Почему тогда выбрали именно этот элемент. Совпадает ли новая схема с прежней. Если не совпадает, копировать решение нельзя.

Как связаны насос, трубопровод и обвязка в одном узле

Насос, трубопровод, арматура, опоры, крепёж, прокладки, вибровставка или компенсатор работают не отдельно, а как один узел. Если один элемент выбран неправильно или поставлен с ошибкой, нагрузка перераспределяется на соседние детали. Насос может получить усилия от трубы. Фланцы могут работать с перекосом. Прокладки могут обжиматься неравномерно. Арматура рядом с насосом может испытывать нагрузку, которую никто не закладывал. Именно поэтому выбор элемента после насоса нельзя сводить к одной строке в заявке. Нужно смотреть всю насосную обвязку: где стоит насос, как идёт трубопровод, какие есть опоры, какая среда, как меняется температура, есть ли вибрация, какие соединения рядом, что будет при запуске и остановке. В нормальной схеме каждый элемент делает свою работу. Насос перекачивает среду. Опоры держат и направляют трубопровод. Вибровставка снижает передачу колебаний. Компенсатор воспринимает предусмотренные перемещения. Когда эти роли смешивают, узел становится зависимым от случайности.

FAQ

Что поставить после насоса, если труба вибрирует?

Если вибрация идёт от насосного агрегата и передаётся на трубопровод, обычно рассматривают вибровставку. Но сначала стоит понять причину вибрации: насос, основание, режим работы, центровка или гидравлические процессы. Вибровставка снижает передачу колебаний, но не ремонтирует сам насосный узел.

Можно ли поставить вибровставку вместо компенсатора?

Можно только если задача действительно в снижении вибрации, а не в компенсации перемещений трубопровода. Если линия расширяется, смещается или тянет насос, нужна проверка компенсатора и схемы опор. Вибровставку нельзя выбирать как универсальную замену компенсатору.

Нужен ли компенсатор после насоса всегда?

Нет. Компенсатор нужен не из-за самого факта установки насоса, а из-за перемещений и деформаций трубопровода. Если схема линии, опоры и температурный режим не создают такой задачи, компенсатор могут не ставить.

Вибровставка или компенсатор для насоса, что выбрать в первую очередь?

В первую очередь выбирают не изделие, а задачу. Если нужно снизить передачу вибрации, проверяют вибровставку. Если нужно воспринимать температурное расширение или смещения трубопровода, смотрят компенсатор. Если есть обе задачи, их лучше разделить в схеме обвязки.

Что чаще всего забывают перед закупкой?

Чаще всего забывают проверить опоры, реальные перемещения трубопровода и источник вибрации. Из-за этого элемент заказывают по названию или по привычке, а на монтаже выясняется, что он должен выполнять совсем другую работу.

Итоги

После насоса ставят не "что-то гибкое", а элемент под конкретную нагрузку. Вибровставка нужна, когда основная задача - снизить передачу вибрации от насосного агрегата на трубопровод и соседние элементы обвязки. Компенсатор нужен, когда трубопровод должен безопасно воспринять температурные деформации, смещения или другие предусмотренные перемещения. Эти элементы не всегда взаимозаменяемы. Вибровставка не должна работать за компенсатор, а компенсатор не стоит ставить только потому, что он похож на вибровставку. Ошибка обычно появляется не в самом названии изделия, а в неправильном понимании того, что происходит в узле после насоса. До закупки и монтажа нужно проверить вибрацию, температурный режим, возможные смещения, схему опор, место установки и реальные нагрузки. Тогда выбор будет связан не с привычкой, а с работой насосной линии. Это снижает риск перекосов, подтеканий, лишней нагрузки на насос и преждевременного выхода элемента из строя.
