Игольчатый вентиль или шаровый кран для импульсной линии: что выбрать

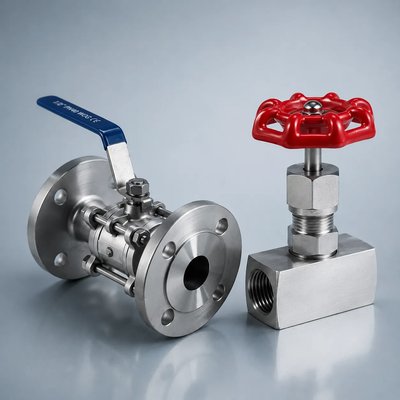

Перед манометром, датчиком давления или другим прибором арматуру ставят не просто "для перекрытия". Она нужна, чтобы отсечь прибор от процесса, безопасно снять его на обслуживание, заменить, проверить, стравить давление из участка, если схема это предусматривает, и не превратить обычную проверку в остановку всей линии. Если выбирать игольчатый вентиль или шаровый кран для импульсной линии, главный вопрос не в том, какой элемент "лучше вообще". Игольчатый вентиль обычно выбирают там, где важны плавное открытие, аккуратная работа с прибором, контроль при обслуживании и более спокойное подключение измерительного узла. Шаровый кран хорош как простая отсечная арматура, когда нужна понятная логика "открыто-закрыто", но он не всегда удобен там, где резкое открытие может дать лишнюю нагрузку на прибор или усложнить обслуживание.

Чаще всего ошибаются так: ставят шаровый кран для импульсной линии просто потому, что он привычный, недорогой и быстро перекрывает поток. А потом выясняется, что приборный узел неудобно обслуживать, давление подаётся слишком резко, нет нормальной логики стравливания или арматура не подходит под конкретную среду и условия работы. Главный вывод простой: что ставить на импульсную линию, нужно решать по прибору, рабочей среде, давлению, частоте обслуживания и требованиям к управлению. Для аккуратного приборного узла чаще нужен игольчатый вентиль для импульсной линии. Для простой отсечки в менее чувствительной схеме шаровый кран может быть допустим, но только если он не мешает безопасной эксплуатации прибора.

Зачем вообще ставят арматуру в импульсную линию

Импульсная линия связывает трубопровод или аппарат с прибором: манометром, датчиком давления, преобразователем, реле или другим измерительным устройством. Прибор должен видеть рабочую среду, но при этом его нужно уметь отделить от процесса. Именно для этого в узле ставят отсечную арматуру. Отсечка нужна при замене прибора, поверке, проверке, демонтаже, ремонте или диагностике. Без неё любое вмешательство превращается в более сложную операцию: нужно останавливать участок, сбрасывать давление шире, сливать среду или работать в неудобном и рискованном режиме. В нормальной схеме прибор должен быть доступен для обслуживания. Не "когда-нибудь, если получится", а штатно. Арматура в импульсной линии как раз и создаёт эту возможность: перекрыть связь с процессом и спокойно работать с приборной частью узла.

Зачем нужно стравливание и обслуживание

В приборных узлах часто важна не только отсечка, но и возможность снять давление с участка между арматурой и прибором. Это нужно перед демонтажем, проверкой, заменой манометра или подключением контрольного оборудования. Конкретная схема зависит от прибора, среды и требований объекта, поэтому нельзя автоматически считать, что любой вентиль или кран решит задачу стравливания. Иногда стравливание выполняют через отдельный элемент. Иногда используют специальные исполнения арматуры или приборные блоки. Иногда схема проще, и отдельный слив или сброс не предусмотрен. Но вопрос нужно задать заранее, а не тогда, когда прибор уже надо снять, давление есть, среда в линии есть, а безопасного способа сбросить участок нет. Вот почему выбор "вентиль или кран для импульсной линии" связан не только с перекрытием. Нужно понимать, как узел будут обслуживать в реальности: кто будет подходить к прибору, как часто, при каком давлении, с какой средой и какие операции нужно выполнять без полной остановки системы.

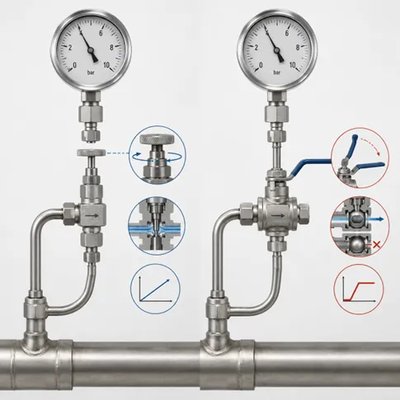

Почему вопрос не сводится только к "открыть или закрыть"

На первый взгляд задача простая: поставили арматуру перед прибором, открыли - прибор работает, закрыли - прибор отсечён. Но в эксплуатации важны детали. Насколько плавно открывается проход. Можно ли аккуратно подать давление на прибор. Удобно ли обслуживать узел. Понятно ли положение арматуры. Нет ли риска резкого воздействия на измерительный элемент. Шаровый кран даёт быстрое переключение. Это удобно в обычных трубопроводных узлах, где нужна простая отсечка. Но в импульсной линии резкое открытие не всегда желательно, особенно если прибор чувствителен к скачкам или если оператору нужно подать давление постепенно.

Игольчатый вентильработает иначе. Он позволяет открывать проход более плавно и точнее контролировать действие при обслуживании. Поэтому вопрос "что выбрать для импульсной линии игольчатый вентиль или шаровый кран" упирается не в название детали, а в то, как именно приборный узел должен работать.

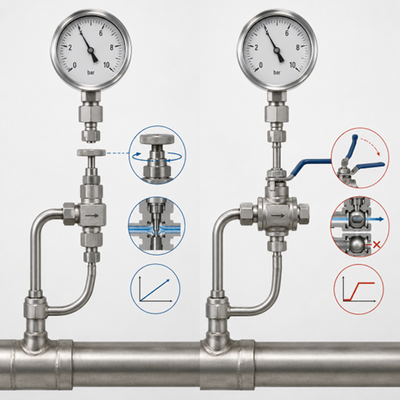

Что важно понять сразу

Игольчатый вентиль и шаровый кран могут оба выполнять отсечку, но делают это по-разному. Для приборного узла эта разница часто важна.
Игольчатый вентиль для импульсной линии выбирают там, где нужны плавность, аккуратное открытие и удобство работы с прибором.
Шаровый кран для импульсной линии допустим не в любой схеме. Он может подойти для простой отсечки, но не всегда удобен для точной и спокойной работы с КИП.
Ошибка выбора обычно появляется ещё до закупки, когда задачу описывают слишком грубо: "нужен кран перед манометром".
Перед выбором нужно проверить прибор, среду, давление, обслуживание, место установки и требования к безопасности узла.

В чем разница между игольчатым вентилем и шаровым краном

Игольчатый вентиль даёт более плавное управление проходом. Его запорный элемент позволяет открывать и закрывать линию постепенно, без резкого перехода из закрытого положения в полностью открытое. Для импульсной линии это удобно, потому что прибор часто требует аккуратного обращения, особенно при подаче давления после монтажа или обслуживания. В приборной обвязке это не про регулирование технологического процесса в широком смысле. Игольчатый вентиль не стоит воспринимать как универсальный регулятор для любой задачи. Его ценность в другом: он помогает спокойнее работать с небольшим приборным узлом, дозированно открывать линию, точнее контролировать момент подачи среды на прибор и удобнее выполнять обслуживание.

Поэтому игольчатый клапан или шаровый кран для КИП выбирают не по принципу "что проще купить", а по режиму работы узла. Если прибор нужно часто проверять, снимать, подключать к контрольной линии или аккуратно вводить в работу, игольчатый вентиль часто оказывается практичнее.

Что даёт шаровый кран

Шаровый кран даёт быструю и понятную отсечку. У него простая логика: ручка повернута в одно положение - проход открыт, в другое - закрыт. Это удобно там, где нужно быстро перекрыть линию и где нет требований к плавному открытию. Для части импульсных линий шаровый кран может быть рабочим вариантом. Например, если узел простой, прибор не требует аккуратной подачи давления, обслуживание редкое, среда и условия не создают дополнительных рисков, а проектная логика допускает именно такую отсечку. Но у шарового крана есть особенность, которую нельзя игнорировать: он открывается быстро. В приборном узле это может быть минусом. Если оператор резко подаст давление на манометр или датчик, узел получит более грубое воздействие, чем при плавном открытии игольчатого вентиля. Для одних схем это некритично, для других уже спорное решение.

Почему выбор зависит не только от факта отсечки, но и от режима эксплуатации

Если смотреть только на способность перекрыть поток, оба варианта могут показаться подходящими. И игольчатый вентиль, и шаровый кран способны отсечь прибор от процесса, если они правильно подобраны под среду, давление и присоединение. Но эксплуатация прибора не сводится к одному перекрытию. Нужно учитывать, как часто прибор обслуживают, кто выполняет операции, есть ли необходимость стравливать участок, насколько аккуратно нужно подавать давление, есть ли риск загрязнения, как расположен прибор, удобно ли оператору подходить к арматуре и что произойдёт при резком открытии. Поэтому вопрос "игольчатый вентиль или шаровый кран для импульсной линии" лучше задавать вместе с описанием узла. Один и тот же шаровый кран может быть нормальным решением в простой отсечной схеме и плохим выбором в узле, где нужна плавность, контроль и удобная работа с прибором.

Когда для импульсной линии лучше игольчатый вентиль

Игольчатый вентиль лучше там, где прибор нельзя просто резко подключить к процессу. Это может быть манометр, датчик давления, преобразователь или другой элемент КИП, который должен включаться в работу аккуратно. Плавное открытие помогает оператору контролировать момент подачи давления и не нагружать приборный узел грубым действием. В реальной эксплуатации это важно не только при первом запуске. Приборы снимают, меняют, поверяют, возвращают на место, проверяют после обслуживания. Каждый такой цикл требует нормальной арматуры перед прибором. Если открытие происходит слишком резко, узел становится менее удобным и менее предсказуемым. Когда нужен игольчатый вентиль, обычно видно по самой задаче: нужен контроль, плавность, аккуратная работа с измерительным прибором, а не просто быстрое перекрытие. Это особенно характерно для КИП-узлов, где цена ошибки выше, чем разница в удобстве между двумя типами арматуры.

Почему в КИП-узле это бывает важнее, чем скорость отсечки

В технологической линии скорость отсечки часто ценят: быстро закрыл, быстро открыл. В импульсной линии логика другая. Здесь рядом стоит прибор, а не просто участок трубы. Прибор нужно защитить от лишних воздействий, дать возможность спокойно обслуживать его и не создавать оператору неудобный сценарий. Шаровый кран выигрывает там, где нужна простая и быстрая отсечка. Игольчатый вентиль выигрывает там, где важно управляемое открытие. В КИП-узле это часто важнее, потому что речь идёт не о большом расходе, а о корректной работе измерения и безопасном обслуживании.

Основные различия

Параметр	Что это значит на практике
Игольчатый вентиль	Подходит для более аккуратной работы с прибором, плавного открытия и удобного обслуживания импульсной линии
Шаровый кран	Даёт простую и быструю отсечку, но не всегда удобен там, где нужна плавная подача давления на прибор
Плавность открытия	Помогает снизить риск грубого воздействия на приборный узел при вводе в работу
Удобство обслуживания	Важно при поверке, замене, проверке и снятии прибора без лишних операций
Отсечка прибора	Нужна для безопасного отделения прибора от процесса перед обслуживанием
Режим эксплуатации	Определяет, нужен ли простой запорный элемент или более аккуратная приборная арматура

Когда шаровый кран допустим, а когда уже нет

Шаровый кран может быть допустимым вариантом в простых импульсных линиях, где нужна только понятная отсечка прибора, а требования к плавному открытию не критичны. Например, если приборный узел обслуживают редко, среда не создаёт особых сложностей, давление и схема работы позволяют быстрое открытие, а проектом предусмотрена именно такая логика. В таких случаях шаровый кран для импульсной линии может быть удобен: он компактный, понятный для оператора, быстро перекрывает участок и не требует долгого вращения рукоятки. Для задач, где нужно просто отсечь прибор от процесса, это иногда достаточно.

Где шаровый кран становится спорным решением

Шаровый кран становится спорным, когда от арматуры ждут не только отсечки, но и аккуратного управления приборным узлом. Если прибор нужно плавно вводить в работу, если важно осторожно подавать давление, если обслуживание частое, если есть необходимость контролируемого стравливания через отдельную схему, простой шаровый кран может оказаться неудобен. Отдельный вопрос - резкое открытие. В обычной линии это не всегда проблема. В импульсной линии перед прибором такое поведение может быть нежелательным. Оператор повернул ручку, проход открылся быстро, давление пришло резко. Для некоторых узлов это не лучший сценарий.

Поэтому ответ на вопрос "можно ли ставить шаровый кран на импульсную линию" звучит так: можно, если такая схема подходит под прибор, среду и режим обслуживания. Но если узел требует плавности и аккуратной работы, лучше рассматривать игольчатый вентиль или другое приборное решение.

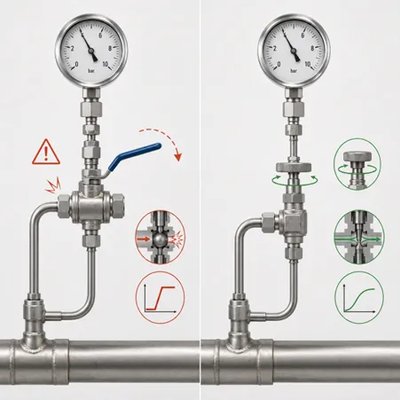

Где чаще всего ошибаются при выборе

Самая частая ошибка - назвать любую арматуру перед прибором "краном" и дальше не разбираться. В результате в импульсную линию ставят простой шаровый кран, хотя узлу нужна более аккуратная логика открытия, обслуживания и контроля. На этапе закупки это выглядит безобидно. В заявке есть диаметр, присоединение, материал, давление. Арматура пришла, встала на место, прибор подключили. Но при эксплуатации выясняется, что работать неудобно: открытие грубое, стравливание не продумано, прибор снимать сложно, оператору приходится действовать осторожнее, чем должна позволять нормальная схема.

Выбирают арматуру без учёта обслуживания прибора

Прибор почти всегда когда-нибудь обслуживают. Его снимают, проверяют, меняют, калибруют, сравнивают с контрольным, осматривают после сбоя. Если при выборе арматуры думали только о первом монтаже, обслуживание потом превращается в неудобную работу. Нужно заранее понимать, как оператор будет отсекать прибор, куда будет уходить давление из участка, есть ли доступ к рукоятке, не мешают ли соседние элементы, можно ли безопасно снять прибор и вернуть его в работу. Иногда именно эти вопросы решают, что лучше: игольчатый клапан или шаровый кран для КИП. Если обслуживание редкое и простое, требования могут быть одни. Если прибор важный, доступ к нему ограничен, проверка регулярная или среда требует осторожности, подход должен быть другим.

Не учитывают давление, среду и сам тип прибора

Арматура для импульсной линии должна подходить не только по присоединению. Нужно учитывать рабочую среду, давление, температуру, возможные загрязнения, материал корпуса и уплотнений, а также тип прибора. Без этого можно выбрать изделие, которое формально "встанет", но будет неудачным в работе. Например, одна задача - отсечь простой манометр на спокойной среде. Другая - работать с датчиком давления в узле, где важна стабильность измерения и аккуратная подача давления. Третья - линия с загрязнённой средой, где узел нужно обслуживать чаще. Во всех случаях вопрос "вентиль или кран для импульсной линии" будет иметь разный практический смысл. Точные требования нельзя выдумывать по общему названию. Их нужно брать из условий объекта, документации на прибор и требований к узлу.

Смотрят только на цену или привычный формат

Шаровый кран часто кажется более простым выбором: знакомая конструкция, понятная ручка, быстрая поставка, привычное название. Но если приборный узел потом обслуживать неудобно, экономия быстро теряет смысл. Игольчатый вентиль может быть дороже или требовать более внимательного подбора, но в ряде задач он делает узел спокойнее и удобнее. Особенно когда важно плавно открыть линию, аккуратно подать давление на прибор и не превращать каждое обслуживание в рискованную операцию. Цена важна, но она не должна быть единственным критерием. В приборной линии ошибка выбора может стоить не только стоимости арматуры, но и времени наладки, повторного монтажа, остановки участка и лишних вопросов к измерению.

Что проверять перед выбором арматуры для импульсной линии

Сначала нужно понять, какой прибор подключён к импульсной линии. Манометр, датчик давления, преобразователь, реле или другой элемент КИП могут требовать разного подхода к обслуживанию и вводу в работу. Для простого визуального контроля может хватить одной логики. Для датчика, который включён в систему управления, требования могут быть строже. Если прибор нужно регулярно проверять или снимать, арматура должна помогать обслуживанию, а не мешать ему. Поэтому выбор начинается не с вопроса "какой кран поставить", а с прибора. Что он измеряет. Как часто его трогают. Насколько он чувствителен к резкому воздействию. Нужно ли плавное открытие. Как будет выполняться проверка.

Какая рабочая среда и давление

Среда и давление определяют требования к материалам, исполнению и безопасности узла. Одна история - нейтральная среда в простой линии. Другая - среда с загрязнениями, агрессивными свойствами, высокой температурой или особыми требованиями к сбросу. Здесь нельзя подбирать арматуру только по названию. Игольчатый вентиль и шаровый кран могут иметь разные исполнения, материалы, уплотнения и ограничения. То, что подходит для одного участка, не обязательно подойдёт для другого. Давление тоже важно не как абстрактная цифра, а как часть работы прибора. Арматура должна выдерживать условия узла, нормально перекрывать линию и позволять безопасно обслуживать прибор. Конкретные параметры нужно сверять по документации на выбранное изделие.

Как будет обслуживаться прибор

Обслуживание лучше продумать до закупки. Будет ли прибор сниматься. Нужно ли стравливать давление из участка перед ним. Как оператор поймёт, что прибор отсечён. Можно ли безопасно подойти к арматуре. Не мешает ли рукоятка соседним элементам. Есть ли место для ключа, трубки, контрольного прибора или замены. Если эти вопросы не задать заранее, проблема всплывает уже на объекте. Прибор стоит, арматура стоит, но снять его неудобно. Или открытие слишком резкое. Или нет понятного способа сбросить давление. Или рукоятка упирается в соседнюю трубу. В хорошей схеме арматура не просто "есть". Она делает обслуживание понятным.

Что важно по габаритам и компоновке узла

Импульсная линия часто собирается в ограниченном пространстве: рядом трубопровод, стойка прибора, шкаф, кабельные трассы, теплоизоляция, другие элементы КИП. Поэтому габариты и расположение арматуры нельзя оставлять на потом. Шаровый кран может быть удобен своей наглядной ручкой, но ей нужно место для поворота. Игольчатый вентиль может быть компактнее в одной плоскости, но требует удобного доступа к маховику или рукоятке. Важно смотреть не только на размер в каталоге, но и на то, сможет ли человек нормально работать с арматурой на месте. Компоновка влияет и на безопасность. Если оператору приходится тянуться, работать вслепую или открывать арматуру в неудобном положении, риск ошибки растёт. Для приборного узла это особенно нежелательно.

Таблица-проверка

Что проверить	Почему это важно
Тип прибора	Манометр, датчик давления или другой прибор могут требовать разной логики отсечки и обслуживания
Рабочую среду	Среда влияет на материал, уплотнения, безопасность обслуживания и выбор исполнения арматуры
Давление	Арматура должна подходить под реальные условия узла и безопасно отсекать прибор
Частоту обслуживания	Чем чаще прибор проверяют или снимают, тем важнее удобство и плавность работы арматуры
Требования к отсечке	Нужно понять, достаточно ли простой отсечки или требуется более аккуратное управление приборным узлом
Компоновку узла	Габариты, доступ к рукоятке и расположение рядом с прибором влияют на удобство монтажа и эксплуатации

Когда одного названия арматуры недостаточно

Привычка помогает быстро ориентироваться, но в приборных узлах она часто подводит. Если на прошлом объекте перед манометром стоял шаровый кран, это не значит, что он подойдёт перед датчиком давления в другой системе. Если раньше ставили игольчатые вентили, это тоже не значит, что они автоматически нужны везде. Условия меняются: прибор, среда, давление, обслуживание, доступ, требования к системе. Вместе с ними меняется и правильный выбор. Поэтому вопрос "что ставить на импульсную линию" нельзя закрывать старой спецификацией без проверки. Лучше использовать прошлый опыт как основу для вопросов: почему тогда поставили именно так, какая была среда, какой прибор, как обслуживали узел, были ли проблемы. Если новая линия отличается, решение нужно пересматривать.

Почему нельзя смотреть только на тип "кран" или "вентиль"

Слово "кран" или "вентиль" само по себе мало что говорит о пригодности для конкретной импульсной линии. Важно исполнение, материал, присоединение, уплотнение, удобство управления, способ обслуживания и соответствие условиям работы. Можно выбрать шаровый кран, который по названию подходит, но по компоновке неудобен. Можно выбрать игольчатый вентиль, но не учесть среду или давление. Можно правильно выбрать тип арматуры, но ошибиться с присоединением к прибору или с местом установки. Поэтому название - это только начало. Реальный подбор начинается там, где появляется описание узла: какой прибор, какая среда, как обслуживают, какие риски есть при открытии и закрытии.

Как связаны прибор, среда и схема обслуживания

Прибор, среда и обслуживание связаны напрямую. Прибор определяет, насколько аккуратно нужно подавать давление и как часто узел будут трогать. Среда определяет требования к материалам, безопасности и возможности сброса. Схема обслуживания показывает, насколько удобно будет работать с арматурой после монтажа. Если рассматривать эти вещи отдельно, легко ошибиться. Например, выбрать хорошую арматуру по среде, но сделать узел неудобным для снятия прибора. Или выбрать удобный шаровый кран, но получить слишком резкое открытие для конкретной схемы. Или поставить игольчатый вентиль, но не предусмотреть стравливание там, где оно нужно. Нормальный приборный узел собирается не из отдельных "железок", а из согласованных элементов. Арматура должна помогать прибору работать и обслуживаться, а не просто занимать место в линии.

FAQ

Что лучше поставить перед манометром: игольчатый вентиль или шаровый кран?

Если нужно аккуратно подать давление, удобно обслуживать прибор и контролировать открытие, чаще выбирают игольчатый вентиль. Если задача только в простой отсечке и резкое открытие не создаёт проблем, шаровый кран может быть допустим.

Можно ли ставить шаровый кран на импульсную линию?

Можно, если он подходит под прибор, среду, давление и режим обслуживания. Но для узлов, где нужна плавность открытия и аккуратная работа с прибором, шаровый кран может быть спорным решением.

Когда нужен игольчатый вентиль?

Игольчатый вентиль нужен, когда важны плавное открытие, контроль подачи давления на прибор, удобство обслуживания и более аккуратная работа с КИП-узлом.

Игольчатый клапан или шаровый кран для КИП - что безопаснее?

Безопасность зависит от всей схемы: прибора, среды, давления, обслуживания и исполнения арматуры. В приборных узлах игольчатый вентиль часто удобнее за счёт плавного открытия, но окончательный выбор нужно делать по условиям объекта.

Что чаще всего забывают при выборе арматуры для импульсной линии?

Часто забывают обслуживание: как снять прибор, как сбросить давление из участка, удобно ли подойти к арматуре и не будет ли открытие слишком резким для конкретного узла.

Итоги

Для импульсной линии игольчатый вентиль чаще выбирают там, где важны плавность открытия, аккуратная подача давления на прибор, удобство обслуживания и контроль действий оператора. Это особенно актуально для КИП-узлов, где прибор нужно не только отсечь, но и безопасно обслуживать. Шаровый кран допустим там, где нужна простая отсечка, а резкое открытие не создаёт проблем для прибора и схемы. Он может быть рабочим решением, но его не стоит ставить автоматически только потому, что он привычный и понятный. Главные ошибки появляются, когда арматуру выбирают по названию, цене или прошлому опыту без проверки конкретного узла. До закупки и монтажа нужно понять тип прибора, рабочую среду, давление, частоту обслуживания, требования к отсечке и компоновку импульсной линии.
