Защита арматуры от износа: влияние абразивов и твёрдых частиц

бразивные частицы и твёрдые включения в рабочей среде — главные враги долговечности трубопроводной арматуры. Они вызывают эрозию, каверны, нарушение герметичности и преждевременный выход из строя. В этой статье разберём, как именно абразивы разрушают металл, какие материалы и покрытия помогают защитить внутренние поверхности, и какие эксплуатационные меры снижают износ оборудования.

Почему внутренние поверхности арматуры нуждаются в защите

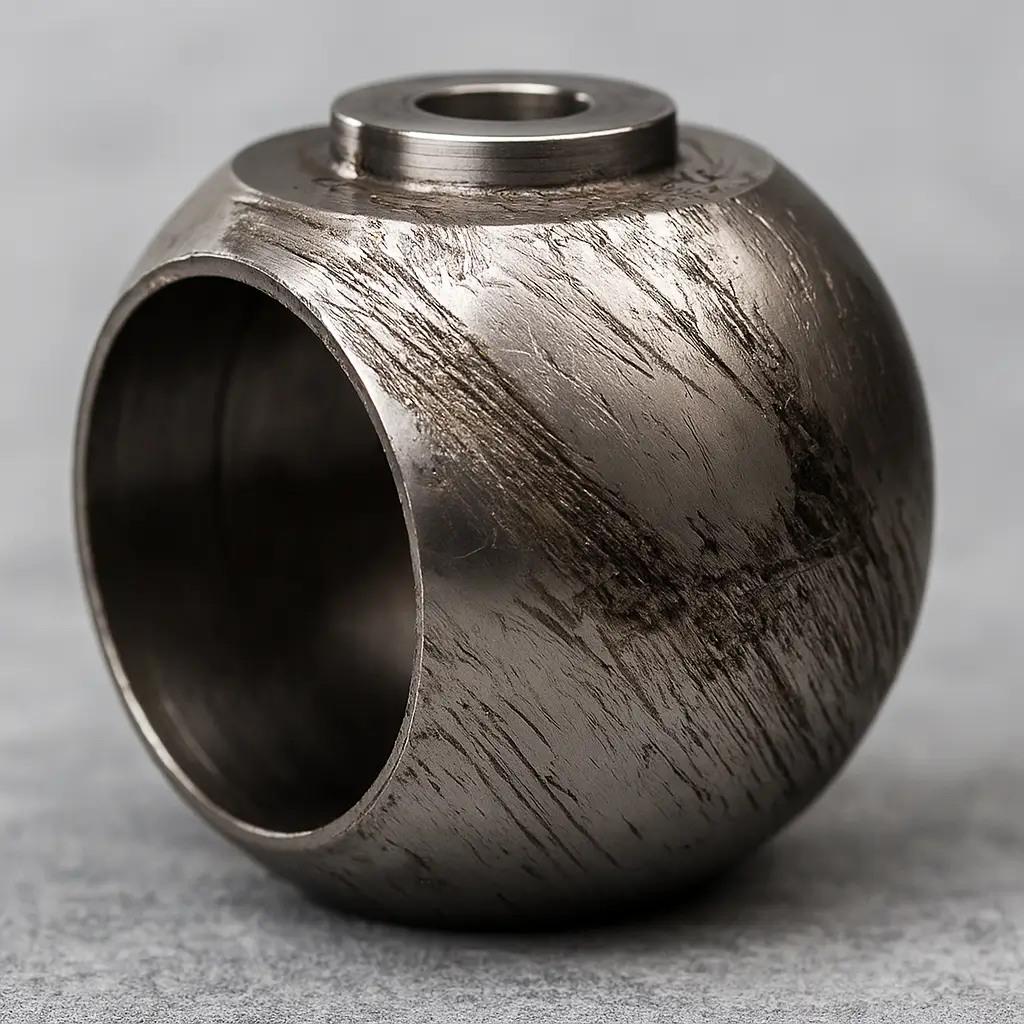

Абразивные частицы — это песок, окалина, шлам, продукты коррозии или мелкие фрагменты металла, которые попадают в поток рабочей среды. Они перемещаются с высокой скоростью и действуют как мелкие резцы, постепенно «съедая» металл. Особенно сильно страдают зоны изгиба, седла клапанов, затворы и кромки уплотнений, где поток меняет направление и частицы концентрируются. Даже при кажущейся чистоте воды или нефти абразивное воздействие способно вызвать локальный износ за несколько месяцев.

При высоких скоростях потока разрушение идёт по экспоненте: если увеличить скорость вдвое — износ возрастает вчетверо. Поверхность сначала теряет зеркальную гладкость, появляются микротрещины, а затем каверны и сквозные каналы. Без защитных мер герметичность нарушается, и оборудование приходится менять задолго до истечения срока службы. Поэтому внутренняя защита — это не роскошь, а необходимость для любой системы, где есть риск присутствия твёрдых частиц.

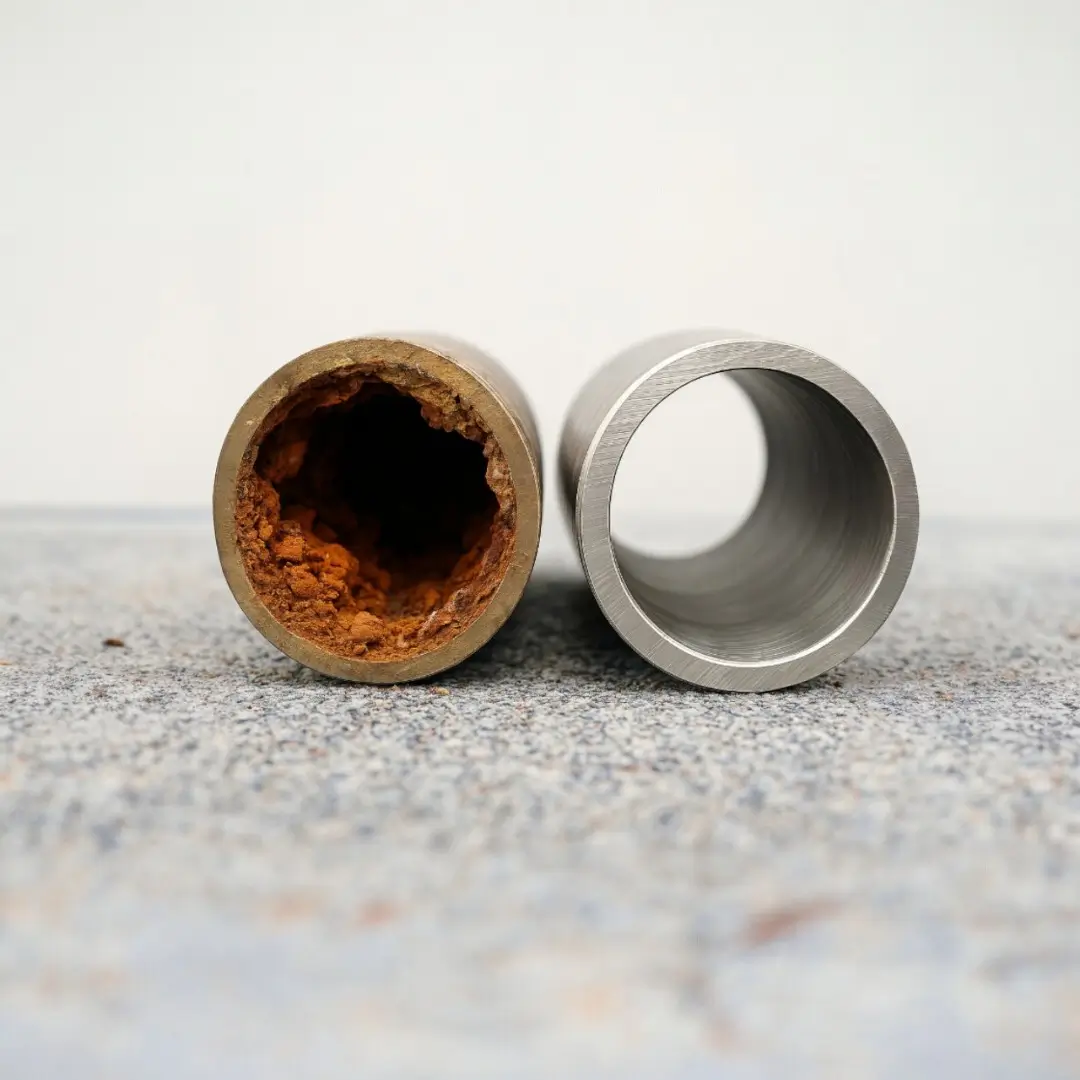

Виды абразивных повреждений

Основные причины абразивного износа

Состав рабочей среды и качество фильтрации

Главным источником абразива становится сама транспортируемая среда. Вода из скважин содержит песок и ил, нефтепродукты — частицы ржавчины и оксидов, а технологические растворы — шлам и пыль. Даже минимальная концентрация твёрдых частиц при длительной эксплуатации приводит к эрозии. Если не предусмотрена фильтрация, частицы попадают на седло клапана, царапают шток и постепенно разрушают уплотнения. Часто абразив появляется после ремонта — внутрь системы могут попасть остатки сварочного шлака, стружка или песок.

Проблема усугубляется, если поток неравномерный: на поворотах и сужениях частицы сталкиваются со стенками, ускоряя разрушение. Правильная фильтрация и очистка рабочей среды — самый простой способ продлить срок службы запорной арматуры. Фильтры грубой очистки перед клапанами и задвижками снижают концентрацию абразива до безопасного уровня.

Источники загрязнений потока

Скорость потока и давление — ключевые факторы эрозии

Даже при одинаковом составе среды интенсивность износа зависит от скорости движения потока и рабочего давления. Чем выше скорость, тем сильнее частицы ударяют по внутренним стенкам и кромкам затвора. При турбулентных потоках энергия распределяется неравномерно: на изгибах и в местах перехода диаметров возникают зоны повышенного износа. Давление усиливает эффект — частицы вдавливаются в металл, вызывая микропластические деформации. В результате материал устает, и даже без химической коррозии появляются каверны. Чтобы снизить разрушение, инженеры применяют регулирование скорости и специальные конструкции с плавными переходами. Использование дросселей, колец и защитных вставок также помогает перераспределить поток. Оптимизация гидравлического режима позволяет уменьшить износ в 2–3 раза, даже без смены материала или покрытия.

Материалы, устойчивые к абразивному износу

Для защиты внутренних поверхностей применяются сплавы с повышенным содержанием хрома, никеля и молибдена. Они обеспечивают не только твёрдость, но и устойчивость к коррозии. Наиболее распространённые материалы — сталь 20Х13, 12Х18Н10Т, AISI 420, дуплексные стали и сплавы с карбидными вставками. Упрочнение достигается закалкой, поверхностной термообработкой или нанесением твёрдых покрытий. Карбид вольфрама, например, обладает твёрдостью до 75 HRC и почти не подвержен истиранию даже при прямом воздействии песка. Дуплексные стали сочетают высокую прочность с коррозионной стойкостью и применяются в нефтегазовой и химической промышленности. Однако важно учитывать совместимость материала с рабочей средой — слишком твёрдые покрытия могут быть хрупкими при ударных нагрузках. Поэтому часто используют многослойные решения: основа — прочная сталь, а внутренняя поверхность — упрочнённый слой.

Сравнение износостойкости материалов

Технологии защиты внутренних поверхностей

Наплавка и напыление твёрдых сплавов

Одним из наиболее эффективных способов защиты является нанесение упрочняющих покрытий. Наплавка, плазменное и лазерное напыление позволяют создать твёрдый слой толщиной от 0,1 до 2 мм. Электродуговая наплавка используется для восстановления изношенных поверхностей задвижек и клапанов, плазменное напыление — для новых изделий, где нужна высокая стойкость. Современные технологии HVOF (высокоскоростное напыление) позволяют наносить покрытия при низкой температуре, не деформируя деталь. В результате создаётся плотный, ровный слой без пор, который значительно продлевает срок службы оборудования. При правильном подборе состава напыление увеличивает износостойкость в 5–10 раз. Однако важно соблюдать технологию — нарушение толщины слоя или перегрев может вызвать отслоение. Поэтому такие операции выполняются только в специализированных цехах с контролем адгезии и микроструктуры.

Способы нанесения защитных покрытий

Футеровка и антикоррозийные покрытия

Футеровка — это нанесение на внутреннюю поверхность слоя неметаллического материала, который защищает металл от абразивов и агрессивных сред. Применяют полиуретан, резину, керамику, фторопласт. Резиновые футеровки хорошо работают при низких температурах и водных потоках с песком, полиуретан устойчив к шламам и нефти, а керамика используется в пульпопроводах, где поток содержит крупные частицы. Фторопласт (PTFE) обладает исключительной химической стойкостью и низким коэффициентом трения, что предотвращает налипание и засорение. Толщина слоя обычно составляет 1–5 мм, но обеспечивает надёжную защиту при минимальных потерях проходного сечения. Кроме того, футеровка снижает шум, вибрацию и риск кавитации. Правильный выбор материала футеровки должен учитывать температуру, среду и ожидаемую скорость потока.

Нестандартные решения защиты арматуры

В последние годы активно развиваются инновационные методы защиты, которые раньше применялись только в аэрокосмической и оборонной промышленности. Например, эпоксидно-керамические покрытия создают гладкую, твёрдую поверхность с высокой адгезией, устойчивую к абразиву и химии. Они наносятся методом холодного напыления и подходят для ремонта без демонтажа арматуры. Композиты на основе Kevlar или углеродного волокна позволяют снизить вес изделия и повысить устойчивость к вибрациям.

Нанопокрытия с карбидом титана или нитридом бора обеспечивают самополировку и минимальный износ даже при микроскопическом контакте с частицами. Особое направление — самовосстанавливающиеся полимерные слои, которые при микроповреждениях заполняют царапины за счёт внутренних резервов смолы. Такие технологии уже применяются в автоматических клапанах, насосных установках и криогенных системах. Они дороже традиционных решений, но обеспечивают ресурс до 10 лет без капитального ремонта.

Эксплуатационные меры по снижению износа

Даже лучшие материалы и покрытия не спасут, если не соблюдать правильную эксплуатацию. Для снижения износа рекомендуется устанавливать фильтры грубой и тонкой очистки на входе в систему. Это удаляет большую часть абразива до того, как он попадёт на рабочие поверхности арматуры. Важно контролировать скорость потока — оптимально не превышать 3–5 м/с для жидкостей с частицами. При запуске и остановке системы клапаны следует открывать и закрывать плавно, чтобы избежать гидроударов. Регулярные осмотры и промывка трубопроводов предотвращают накопление отложений. Если система работает с абразивными средами постоянно, рекомендуется проводить инспекцию не реже одного раза в квартал. Такие профилактические меры не требуют значительных затрат, но могут увеличить срок службы оборудования в несколько раз.

Заключение

Защита внутренних поверхностей арматуры — это комплексная задача, включающая выбор материала, тип покрытия и грамотную эксплуатацию. Абразивный износ нельзя устранить полностью, но его можно минимизировать, если сочетать несколько методов: фильтрацию, футеровку, напыление и контроль параметров потока. При проектировании важно учитывать не только давление и температуру, но и состав среды, наличие песка, окалины или химических примесей. Современные материалы — от дуплексных сталей до нанокомпозитов — позволяют продлить срок службы оборудования в 3–5 раз, снизить расходы на ремонт и повысить безопасность эксплуатации. Чем тщательнее подбираются решения под конкретные условия, тем надёжнее и дольше работает трубопроводная система.
