Уплотнительные материалы в пищевой арматуре: требования, виды и выбор

Современная пищевая арматура — это не просто краны, клапаны или фитинги, а сложные инженерные устройства, от которых зависит безопасность и качество пищевой продукции. Одной из важнейших деталей в их конструкции являются уплотнительные материалы. Они обеспечивают герметичность, предотвращают утечку продуктов и защищают оборудование от загрязнений.

Если уплотнение теряет эластичность или подвергается деградации под воздействием температуры и химии, страдает не только герметичность, но и санитарная безопасность. В результате возможны потери продукта, нарушения гигиены и внеплановые остановки линий. Именно поэтому выбор уплотнительных материалов для пищевой арматуры должен учитывать температурный режим, химическую стойкость, гигиенические требования и совместимость с процессами CIP/SIP.

Значение уплотнителей в работе пищевой арматуры

Функции и принцип работы уплотнений

Главная функция уплотнения — обеспечение герметичности в соединениях арматуры. Простыми словами, уплотнители не дают продукту вытекать, а внешней среде — попасть внутрь. В пищевой промышленности это особенно важно: малейшая негерметичность может привести к загрязнению или росту микроорганизмов.

Кроме того, уплотнения компенсируют колебания давления и температуры, предотвращают износ металлических поверхностей и обеспечивают плавную работу клапанов и кранов. Правильно подобранные уплотнители помогают продлить срок службы оборудования и поддерживать высокий уровень гигиены в производственных линиях.

Где применяются уплотнения в санитарных системах

Уплотнители используются практически во всех элементах санитарной арматуры — кранах, клапанах, фитингах, насосах, дозаторах, а также в соединениях Clamp, DIN, SMS, RJT. Они обеспечивают герметичность не только в трубопроводах, но и в технологических ёмкостях и CIP-системах. От качества этих деталей напрямую зависит стабильность всей производственной линии.

Требования к уплотнительным материалам в пищевой промышленности

Гигиенические и санитарные нормы

Все материалы, контактирующие с продуктами питания, должны соответствовать санитарным стандартам — FDA, ЕС №1935/2004, 3-A Sanitary Standards, EHEDG. Эти нормативы регулируют состав, безопасность и качество поверхностей, которые не должны выделять вредных веществ или впитывать запахи. Для пищевых уплотнений важно также исключить микропоры и шероховатости, где могут скапливаться бактерии.

Основные нормативы и стандарты для уплотнительных материалов

Норматив / стандарт	Область действия	Основные требования	Где применяется
FDA 21 CFR 177.1550	США	Безопасность полимеров при контакте с пищей	PTFE, силикон
Регламент (ЕС) №1935/2004	ЕС	Материалы не должны выделять вредных веществ	Все типы арматуры
3-A Sanitary Standards	США	Гигиенический дизайн, CIP-совместимость	Молочная, пивная отрасль
EHEDG Guidelines	ЕС	Гладкость поверхности, отсутствие застойных зон	Любая санитарная арматура
ГОСТ Р 51641-2000	Россия	Требования к санитарной арматуре	Все пищевые предприятия

Химическая и термическая стойкость

Во время работы и санитарной обработки оборудование подвергается воздействию кислот, щёлочей, жиров и высоких температур. Поэтому материалы должны обладать высокой химической стойкостью и сохранять упругость при температурах от −40 до +150 °C (а для PTFE и FKM — до +200 °C). Нарушение этих свойств приводит к деградации, растрескиванию и потере герметичности.

Физико-механические характеристики

Качественные уплотнители сохраняют механическую прочность и эластичность даже после сотен циклов CIP/SIP. Они не должны деформироваться, терять форму или становиться хрупкими. Низкая остаточная деформация, высокая упругость и стабильность размеров — обязательные характеристики, влияющие на срок службы и безопасность эксплуатации.

Основные виды уплотнительных материалов

EPDM — этиленпропиленовый каучук. EPDM-резина используется там, где среда не содержит жиров. Она устойчива к воде, пару, щелочам и дезинфицирующим средствам. Эластичность сохраняется даже при частых CIP-циклах. Однако при контакте с жирами и маслами EPDM может разрушаться, поэтому материал не рекомендуется для мясоперерабатывающих производств.

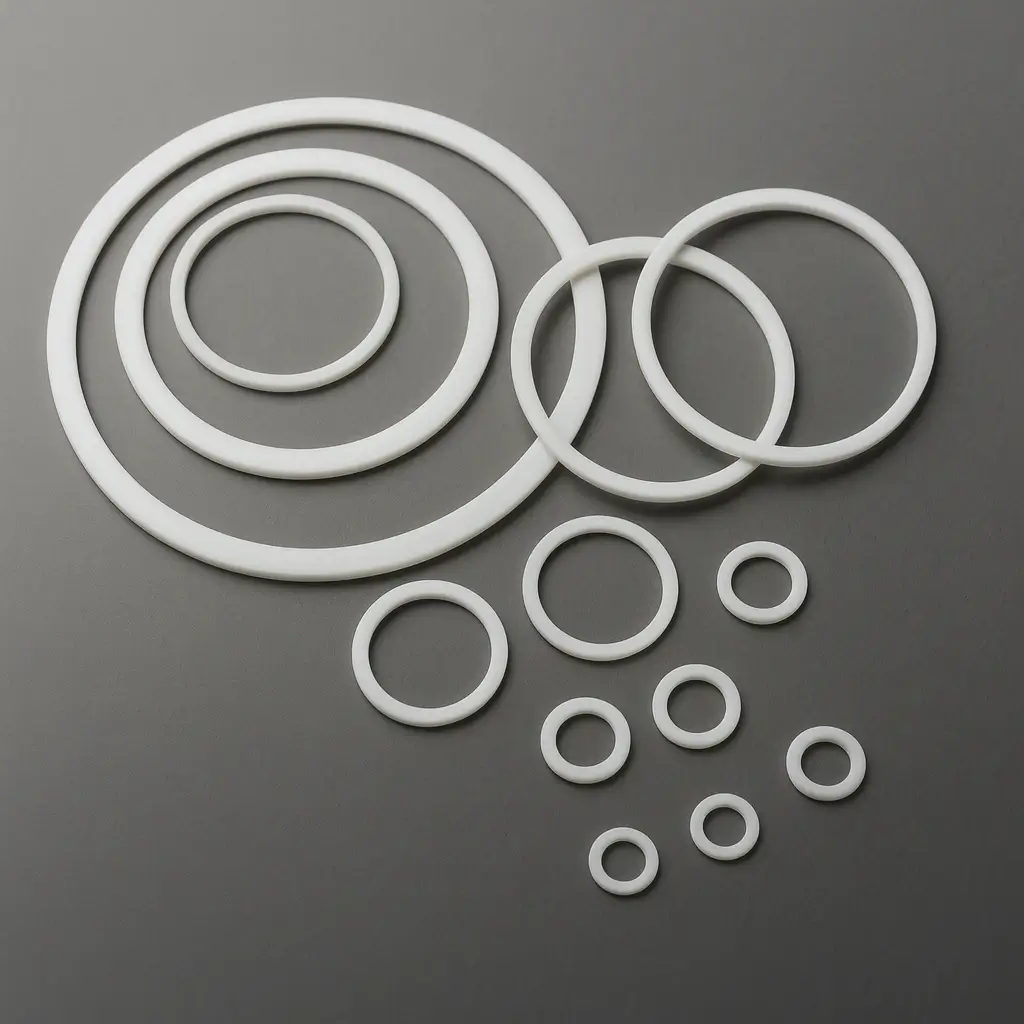

PTFE (фторопласт). Фторопласт (тефлон) — материал с уникальной химической инертностью. Он не впитывает влагу и запахи, не изменяет вкус продукта и устойчив к кислотам, щелочам и спиртам. Единственный минус — низкая гибкость, из-за чего часто используется в комбинации с резиновыми уплотнениями.
Силиконовые уплотнения. Силикон обладает высокой термостойкостью и чистотой. Он безопасен для пищевых и фармацевтических сред, легко очищается и не выделяет запахов. Недостаток — ограниченная стойкость к концентрированным щелочам, поэтому при частых CIP-циклах предпочтительнее PTFE или FKM.
FKM (витон). FKM используется там, где требуется максимальная устойчивость к маслам, жирам и растворителям. Материал выдерживает температуры до +200 °C и отлично подходит для систем CIP/SIP. Несмотря на высокую стоимость, срок службы FKM в 2–3 раза превышает показатели EPDM.

Сравнение свойств уплотнительных материалов

Материал	Температурный диапазон	Химическая стойкость	Совместимость с CIP/SIP	Применение	Особенности
EPDM (этиленпропилен)	−40…+140 °C	Отличная к щелочам, слабая к маслам	Да	Молочная, соковая отрасль	Эластичный, недорогой, не подходит для жиров
PTFE (фторопласт)	−60…+200 °C	Исключительная к кислотам, щёлочам, спиртам	Да	Химическая и стерилизационная арматура	Твёрдый, химически инертный, требует точной посадки
Силикон	−60…+200 °C	Средняя, неустойчива к концентр. щелочам	Частично	Молочная, фармацевтическая	Мягкий, прозрачный, гигиеничный
FKM (витон)	−20…+200 °C	Отличная к маслам, жирам, растворителям	Да	Мясо-, жиропереработка, пивоварение	Долговечный, дорогой, устойчив к спиртам

Совместимость уплотнителей с системами CIP/SIP

Что такое CIP и SIP:

CIP (Clean-in-Place) — система автоматической мойки без разборки оборудования.
SIP (Steam-in-Place) — стерилизация паром.

В процессе этих процедур арматура и уплотнения подвергаются температурным и химическим нагрузкам. Материалы должны быть устойчивыми к многократным циклам обработки.

Химическая стойкость и поведение при CIP/SIP

Среда	EPDM	PTFE	Силикон	FKM
Кислоты (до 10%)	✔✔	✔✔✔	✔	✔✔
Щёлочи	✔✔✔	✔✔✔	✖	✔
Масла, жиры	✖	✔✔	✖	✔✔✔
Спирты	✔✔	✔✔✔	✔✔	✔✔✔
Пар (до 130 °C)	✔✔	✔✔✔	✔✔✔	✔✔

✔ — совместимо; ✔✔✔ — полностью устойчиво; ✖ — не рекомендуется

После каждого цикла CIP/SIP необходимо проверять состояние уплотнителей. Признаки деградации — потемнение, потеря эластичности, микротрещины. При обнаружении таких дефектов уплотнения следует заменить. Использование оригинальных сертифицированных деталей обеспечивает безопасность и стабильность оборудования.

Практические рекомендации по обслуживанию и замене уплотнений

Регулярное обслуживание уплотнителей — это профилактика простоев и утечек. Осмотр и плановая замена обходятся дешевле, чем аварийный ремонт. При хранении важно избегать прямого солнечного света, высокой влажности и механических повреждений. Использование смазок, разрешённых для пищевой промышленности, также продлевает срок службы.

Регламент обслуживания и срок службы уплотнений

Тип материала	Проверка состояния	Замена при CIP/SIP	Средний срок службы
EPDM	После каждой мойки	Каждые 3–4 месяца	До 12 месяцев
PTFE	Раз в 6 месяцев	По необходимости	До 24 месяцев
Силикон	После 2–3 моек	Каждые 6 месяцев	До 18 месяцев
FKM	Раз в 3 месяца	Каждые 6–9 месяцев	До 24 месяцев

Заключение

Уплотнительные материалы — один из ключевых факторов надёжности пищевой арматуры. Правильный выбор уплотнений (EPDM, PTFE, силикон, FKM) обеспечивает герметичность, безопасность и длительный срок службы оборудования. Совместимость с CIP/SIP, соблюдение санитарных норм и регулярная замена — обязательные условия стабильного производства. Качественные материалы снижают эксплуатационные расходы, поддерживают высокий уровень гигиены и минимизируют риск простоев.
