Трубопроводные фильтры «НьюКей» / NEWKEY предназначены для механической очистки рабочей среды от твёрдых включений: песка, окалины, продуктов коррозии и технологических загрязнений. Установка фильтра является обязательным элементом инженерной логики трубопроводной системы и применяется для защиты запорной и регулирующей арматуры, насосного оборудования и измерительных приборов. Фильтры NEWKEY изготавливаются из нержавеющей стали и применяются в промышленных, энергетических и инженерных системах, где требуется надёжная и предсказуемая фильтрация без участия подвижных механизмов и приводов.
Назначение трубопроводных фильтров
Трубопроводный фильтр выполняет функцию первичной механической защиты оборудования и решает несколько ключевых инженерных задач:
предотвращает попадание твёрдых частиц в запорную и регулирующую арматуру;
снижает износ седел, уплотнений и штоков;
защищает насосы и теплообменное оборудование;
стабилизирует работу трубопроводной системы при длительной эксплуатации.
Отсутствие фильтра или его неправильный подбор приводит к ускоренному износу оборудования и росту эксплуатационных затрат.
Конструктивное исполнение фильтров NEWKEY
Y-образные (косые) фильтры
Все фильтры «НьюКей» / NEWKEY относятся к Y-образному (косому) типу. Y-образное исполнение является конструктивной особенностью корпуса, при которой фильтрующий элемент располагается под углом к оси трубопровода.
Такое решение обеспечивает:
компактность узла;
допустимые гидравлические потери;
удобство обслуживания;
стабильную работу при постоянном потоке среды.
Y-образные фильтры являются стандартным решением для защиты трубопроводной арматуры и насосных линий.
Исполнение по типу присоединения

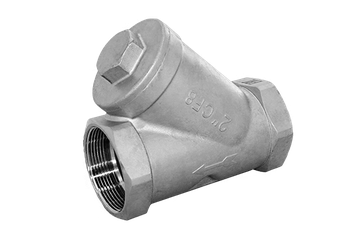

Муфтовые фильтры
Муфтовые фильтры применяются в трубопроводах малых и средних диаметров. Резьбовое соединение используется в локальных инженерных системах и вспомогательных технологических линиях.
Фланцевые фильтры
Фланцевые фильтры применяются в промышленных трубопроводах и системах с повышенными требованиями к герметичности и механической прочности соединений.
Исполнение фильтров по типу присоединения
Тип присоединения
Диапазон DN
Типовые области применения
Муфтовое
Малые и средние DN
Инженерные и вспомогательные системы
Фланцевое
Средние и большие DN
Промышленные трубопроводы
Фильтрующий элемент и степень фильтрации
Фильтры комплектуются сетчатым фильтрующим элементом из нержавеющей стали. Важно: тип фильтра один, различия касаются только степени фильтрации, а не конструкции корпуса.
Стандартная комплектация
На складе «НьюКей» / NEWKEY фильтры поставляются с типовым размером сетки, оптимальным для защиты запорной арматуры и насосного оборудования в большинстве инженерных задач. Фильтры не ориентированы на частую замену сетки в процессе эксплуатации.
Изготовление сеток под заказ
В отдельных проектах возможен запрос на нестандартную степень фильтрации. В таких случаях фильтрующий элемент может быть изготовлен под заказ, включая дальнейшую установку при сервисных или сварочных работах.
Обозначение степени фильтрации (Mesh)
В промышленной практике степень фильтрации чаще всего указывается по европейской системе Mesh — количеству ячеек на один дюйм длины сетки.
Соотношение Mesh и размера частиц
Обозначение Mesh
Примерный размер частиц, мм
Типовое назначение
Mesh 40
~0,40 мм
Грубая защита арматуры
Mesh 60
~0,25 мм
Защита насосного оборудования
Mesh 80
~0,18 мм
Универсальная промышленная фильтрация
Mesh 100
~0,15 мм
Повышенные требования к чистоте среды
Материалы корпуса и уплотнений
Материалы корпуса
Фильтры NEWKEY изготавливаются из нержавеющей стали, что обеспечивает коррозионную стойкость и стабильную работу в различных средах.
Материал
Международное обозначение
Российский аналог
Типовые среды
Нержавеющая сталь
AISI 304
08Х18Н10
Вода, нейтральные и пищевые среды
Нержавеющая сталь
AISI 316
03Х17Н14М2
Химические и агрессивные среды
Уплотнение корпуса
Стандартно фильтры комплектуются уплотнением из PTFE, что является промышленным решением для широкого диапазона температур и сред.
Под заказ возможно исполнение с альтернативными типами уплотнений.
Типы уплотнений корпуса
Тип уплотнения
Температурный диапазон
Особенности применения
PTFE
до +200 °C
Стандартное промышленное решение
Графит
до +450 °C
Повышенные температуры, термомасло
Спирально-навитая прокладка
до +500 °C
Высокое давление и температура
Параметры подбора фильтра
При подборе фильтра учитываются:
условный проход (DN);
номинальное давление (PN);
рабочая температура;
характер загрязнений;
допустимые потери давления;
условия обслуживания.
Подбор фильтра исключительно по DN и PN без анализа среды является распространённой инженерной ошибкой.
Области применения фильтров
Фильтры применяются в системах:
водоснабжения и водоотведения;
тепловых сетей;
насосных станций;
технологических трубопроводов;
общепромышленных инженерных систем.
Ассортимент фильтров NEWKEY
Ассортимент трубопроводных фильтров «НьюКей» / NEWKEY сформирован на основе реальных условий эксплуатации арматуры и насосного оборудования. Фильтры поставляются в муфтовом и фланцевом исполнении, из нержавеющей стали, с промышленным подходом к фильтрации без избыточных решений.
Сетчатый фильтр задерживает твёрдые примеси в рабочей среде: песок, окалину и частицы ржавчины. Он помогает защитить трубопроводную арматуру, насосы и приборы от загрязнения и повреждений. Растворённые вещества такая конструкция не удаляет.
Рабочая среда проходит через сетку, а частицы крупнее её отверстий остаются внутри корпуса. По мере накопления загрязнений сопротивление потоку увеличивается, поэтому элемент необходимо периодически очищать. Размер ячейки определяет, какие примеси будут задерживаться.
При подборе учитывают расход, давление, температуру, состав среды и размеры загрязняющих частиц. Корпус и уплотнения должны подходить для условий эксплуатации, а присоединение соответствовать трубопроводу. Также проверяют допустимые потери давления и оставляют место для извлечения сетки.
Стрелка на корпусе должна совпадать с направлением потока. Положение камеры с сеткой выбирают по инструкции изготовителя: на горизонтальной линии с жидкостью она обычно направлена вниз, а для пара и газа требования могут отличаться. К крышке нужен свободный доступ для обслуживания.
Можно, если такой монтаж разрешён для конкретной модели. Для обычных Y-образных конструкций вертикальная установка, как правило, допускается при потоке сверху вниз. При движении снизу вверх задержанные частицы могут возвращаться в трубопровод, поэтому допустимое положение проверяют по паспорту.
Периодичность зависит от загрязнённости среды и режима работы системы. Основной ориентир при наличии контрольных приборов: рост перепада давления относительно значения на чистой сетке при сопоставимом расходе. После запуска нового трубопровода проверка может потребоваться чаще из-за монтажного мусора.
Участок отключают, сбрасывают давление, сливают среду и при необходимости дают корпусу остыть. Затем открывают крышку, извлекают сетку и удаляют загрязнения способом, подходящим для её материала. Перед сборкой проверяют целостность элемента и состояние прокладки, после запуска контролируют герметичность соединения. Порядок разборки уточняют в инструкции конкретного изделия.
