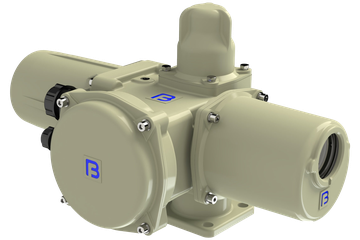

Электрические приводы применяются для автоматизации трубопроводной арматуры и предназначены для дистанционного и автоматического управления запорными и регулирующими элементами. Привод преобразует электрическую энергию в механическое усилие, обеспечивая поворот или линейное перемещение штока арматуры с заданной скоростью и контролируемым усилием.
Электроприводы используются в инженерных и промышленных системах, где требуется точное позиционирование, стабильная работа в автоматическом режиме и интеграция в системы управления. Они применяются совместно с шаровыми кранами, дисковыми затворами, задвижками и вентилями, включая арматуру из нержавеющей стали и чугуна.
Назначение и принцип работы электрических приводов
Основные задачи электроприводов
Электрические приводы применяются в системах, где необходимы:
- дистанционное управление арматурой;
- точное позиционирование запорного органа;
- работа в составе автоматизированных систем;
- стабильная эксплуатация при длительных циклах работы.
Такие приводы позволяют управлять трубопроводной арматурой без участия оператора и обеспечивают повторяемость режимов работы.
Принцип действия
Работа электрического привода основана на использовании электродвигателя и редукторного механизма. В зависимости от конструкции привод формирует крутящий момент для поворота штока или линейное усилие для его поступательного перемещения. Блок управления контролирует крайние положения, защищает привод от перегрузок и обеспечивает взаимодействие с системой автоматизации.
Типы электрических приводов по характеру движения
Четвертьоборотные электроприводы
Четвертьоборотные электроприводы применяются для управления арматурой с поворотом штока на 90°. К этой группе относятся решения для шаровых кранов и дисковых затворов. Привод обеспечивает контролируемый поворот и фиксацию крайних положений.
Многооборотные электроприводы
Многооборотные электроприводы используются для управления задвижками и вентилями, где требуется поступательное перемещение штока. Такие приводы рассчитаны на передачу значительных усилий и применяются на арматуре с большим ходом запорного элемента.
Тип электропривода и управляемая арматура
| Тип привода | Характер движения | Тип арматуры |
|---|
| Четвертьоборотный | Поворот 90° | Шаровые краны, дисковые затворы |
| Многооборотный | Поступательное | Задвижки, вентили |
Как подобрать электрический привод под конкретную арматуру
Для шаровых кранов
Для шаровых кранов применяются четвертьоборотные электроприводы. При подборе учитываются диаметр крана, рабочее давление и тип уплотнений. Крутящий момент выбирается с запасом, компенсирующим трение седел и возможные отложения в рабочей среде.
Для дисковых затворов
Для дисковых затворов ключевым параметром является требуемый момент на валу. Он зависит от диаметра затвора, типа уплотнения и давления среды. Для затворов средних и больших диаметров учитывается пусковой момент и необходимый запас по усилию.
Для задвижек и вентилей
Для задвижек и вентилей применяются многооборотные электроприводы. Подбор выполняется по осевому усилию и числу оборотов штока. Дополнительно учитываются тип резьбы штока, характеристики уплотнений и режим эксплуатации.
Тип арматуры и рекомендуемый тип электропривода
| Арматура | Тип электропривода | Комментарий |
|---|
| Шаровой кран | Четвертьоборотный | Учитывать момент закрытия |
| Дисковый затвор | Четвертьоборотный | Обязателен запас по моменту |
| Задвижка | Многооборотный | Подбор по усилию и ходу |
| Вентиль | Многооборотный | Контроль нагрузки на шток |
Крутящий момент и запас по усилию
Расчёт требуемого момента
Подбор электрического привода осуществляется по требуемому крутящему моменту или осевому усилию, которое зависит от типа арматуры, диаметра, давления среды и конструкции уплотнений. Недостаточный момент приводит к неполному закрытию и ускоренному износу узла.
Инженерный запас
При подборе закладывается запас по усилию не менее 20–30%. Он компенсирует старение уплотнений, загрязнение рабочей среды и изменение условий эксплуатации в процессе службы оборудования.
Факторы, влияющие на требуемый момент
| Фактор | Влияние |
|---|
| Увеличение DN | Рост крутящего момента |
| Повышенное давление | Увеличение нагрузки |
| Жёсткие уплотнения | Рост сопротивления |
| Загрязнённая среда | Повышенный пусковой момент |
Электропитание и управление
Напряжение питания
Электрические приводы применяются с различными вариантами питания:
- 24 В — для систем с повышенными требованиями к безопасности;
- 220 В — стандартное промышленное исполнение;
- 380 В — для мощных приводов и тяжёлых условий эксплуатации.
Выбор напряжения определяется проектом электроснабжения и требованиями системы управления.
Протоколы управления и автоматизация
Электроприводы могут интегрироваться в системы автоматизации с использованием протоколов HART, Modbus, Profibus и других. Это позволяет реализовать удалённое управление, контроль положения и диагностику состояния арматуры в составе АСУ ТП.
Материалы и условия эксплуатации
Корпус и конструкция
Корпуса электрических приводов выполняются из металлов и сплавов, обеспечивающих механическую прочность и защиту от внешних воздействий. Конструкция рассчитана на промышленную эксплуатацию при многократных циклах работы.
Температурные и климатические условия
Электроприводы подбираются с учётом температуры окружающей среды, влажности и условий установки. Для наружного монтажа и тяжёлых условий применяются исполнения с повышенной степенью защиты.
Когда электрический привод предпочтительнее пневматического
Отсутствие пневмоснабжения
При отсутствии стабильного источника сжатого воздуха электрический привод является базовым и наиболее рациональным решением.
Требования к точному позиционированию
Электроприводы позволяют точно контролировать положение запорного органа и реализовывать промежуточные положения, что важно для автоматизированных технологических процессов.
Типичные ошибки при выборе электрических приводов
Недостаточный запас по моменту
Подбор привода без запаса по усилию приводит к перегрузке двигателя, ускоренному износу редуктора и нестабильной работе арматуры.
Несоответствие системе управления
Игнорирование требований АСУ ТП и используемых протоколов связи усложняет интеграцию и снижает функциональность системы управления.
Области применения электрических приводов
Инженерные и промышленные системы
Электрические приводы применяются в системах водоснабжения, теплоснабжения, технологических трубопроводах, на промышленных объектах и в автоматизированных инженерных комплексах, где требуется надёжное и точное управление трубопроводной арматурой.
