Американки из нержавеющей стали DN8–DN100 PN10–PN40 для трубопроводных систем

Американка — это разъёмное резьбовое соединение с накидной гайкой, предназначенное для быстрого монтажа и демонтажа трубопроводов и оборудования без проворачивания труб. Герметичность американки обеспечивается уплотнением в зоне стыка, а резьба и гайка выполняют прижимную функцию.

Американки из нержавеющей стали применяются на трубопроводах DN8–DN100 с рабочим давлением PN10–PN40 в инженерных и промышленных системах, где важны ремонтопригодность, надёжность соединения и коррозионная стойкость.

Назначение и область применения

Американки применяются:

• при подключении насосов, фильтров, теплообменников и запорной арматуры;
• в системах водоснабжения и отопления;
• в технологических трубопроводах;
• на участках, где требуется регулярное обслуживание или замена оборудования;
• в местах с ограниченным монтажным пространством.

Разъёмное соединение позволяет обслуживать узел без демонтажа трубопровода и без сварочных работ.

Конструктивные особенности американок

Разъёмное соединение с накидной гайкой

Американка состоит из двух присоединительных частей и накидной гайки. При затяжке гайки уплотнение прижимается в зоне контакта, формируя герметичный стык. Конструкция рассчитана на многократный монтаж и демонтаж при условии корректного подбора уплотнения.

Типы резьбовых и конструктивных исполнений

В каталоге NewKey представлены следующие типы американок:

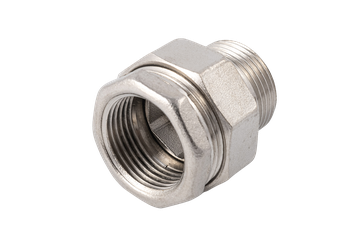

• Американки прямые НР/ВР
• Американки ВР/ВР
• Американки НР/ВР
• Американки НР/НР
• Американки С/С
• Американки С/ВР
• Американки С/НР
• Американки угловые ВР/ВР
• Американки ВР/ВР конусные

Такое разнообразие исполнений позволяет корректно подключать арматуру и оборудование к трубопроводам различной конфигурации.

Как выбрать американку

Основные параметры подбора

При выборе американки необходимо учитывать:

• номинальный диаметр трубопровода (DN8–DN100);
• рабочее давление системы (PN10–PN40);
• тип резьбы (ВР / НР / сварное окончание);
• конфигурацию узла (прямая или угловая);
• тип уплотнения;
• рабочую среду и температурный режим.

Корректный подбор обеспечивает герметичность соединения и длительный срок службы.

Материалы корпуса

Американки NewKey изготавливаются из нержавеющих сталей по стандарту AISI с указанием российских аналогов по ГОСТ, что упрощает подбор и согласование в проектной документации.

Применяемые марки стали и российские аналоги

Уплотнения и герметичность

Ключевой момент: американка не герметизируется резьбой. Герметичность создаётся уплотнением в зоне стыка, а гайка обеспечивает прижим.

Схемы уплотнения в американках

В практике применяются следующие варианты:

• плоское уплотнение (прокладка);
• кольцевое уплотнение (O-ring);
• конусное уплотнение металл по металлу (без эластомеров).

Типы применяемых уплотнений

• EPDM — вода, теплоносители, отопление;
• PTFE (тефлон) — универсальные технологические среды;
• FKM (Viton) — химически активные среды и повышенные температуры;
• Металл по металлу — конусные исполнения для высоких температур и спецзадач.

Соответствие уплотнений условиям эксплуатации

Давление и режим эксплуатации

Рабочие параметры

Американки применяются на трубопроводах:

• диаметры: DN8 – DN100;
• рабочее давление: PN10 – PN40.

Подбор осуществляется с учётом температуры, среды и частоты разборки соединения.

Особенности эксплуатации

Американки допускают многократный монтаж и демонтаж. При обслуживании рекомендуется контролировать состояние уплотнения и при необходимости заменять его.

Типичные ошибки при выборе американок

• Ожидание герметичности за счёт резьбы. Резьба и гайка не герметизируют соединение. Герметичность создаёт только уплотнение.
• Неправильный выбор типа американки. Ошибка в выборе ВР/НР или сварного окончания приводит к необходимости переходников и усложняет монтаж.
• Неправильный выбор уплотнения. Использование EPDM в неподходящей среде или при высокой температуре приводит к течи и преждевременному выходу соединения из строя.

Американки в каталоге NewKey

В каталоге NewKey представлены американки из нержавеющей стали различных конструктивных исполнений и типов резьбы. Возможен подбор под проект и комплектация узлов с учётом диаметра, давления и рабочей среды.
