Штуцер ёлочка: почему так называется и как выбрать под шланг

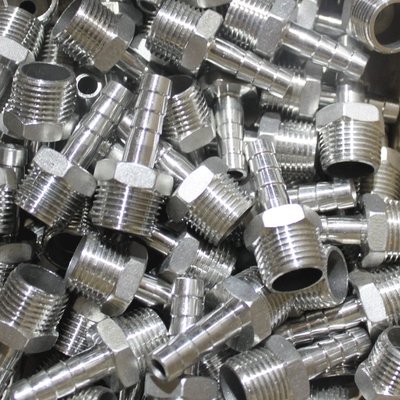

Штуцер ёлочка получил название из-за формы хвостовика. На части, которая входит в шланг, есть кольцевые выступы или ступени. Если смотреть сбоку, профиль напоминает маленькую ёлку: шланг надевается по направлению выступов, а обратно снимается уже с сопротивлением. Эти выступы нужны для удержания шланга на штуцере. Они создают механическое зацепление с внутренней поверхностью шланга. Но сама форма ёлочки не делает соединение автоматически надёжным. Если шланг подобран не по размеру, материал шланга не подходит к среде, хомут стоит неправильно или его вообще нет, соединение может потечь, подсасывать воздух или слететь под нагрузкой. Штуцер ёлочка применяют там, где нужно подключить гибкий шланг к резьбовому, штуцерному или другому присоединению. Такие фитинги встречаются в линиях воды, воздуха, технических жидкостей, вспомогательных контурах, сервисных подключениях и разных промышленных узлах. Конкретное применение всегда зависит от материала штуцера, шланга, давления, температуры и рабочей среды. Главная ошибка при выборе - смотреть только на внешний вид. Кажется, что любой штуцер с насечками подойдёт к любому шлангу похожего размера. На деле нужно сверять внутренний диаметр шланга, материал, тип резьбы с другой стороны, условия работы, способ фиксации и доступ для обслуживания.

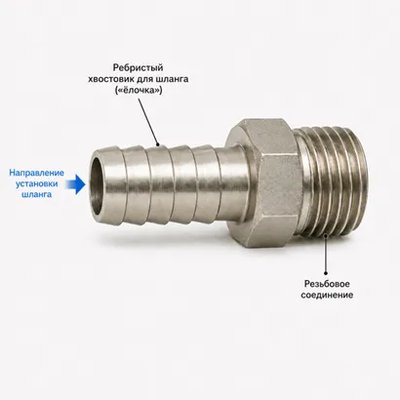

Что такое штуцер ёлочка

Штуцер ёлочка состоит из присоединительной части и хвостовика под шланг. Присоединительная часть может быть резьбовой, приварной, переходной или выполненной под конкретный тип соединения. Хвостовик имеет ступенчатую или ребристую форму. Именно он входит внутрь шланга. Выступы на хвостовике работают как зацепы. При надевании шланг растягивается и проходит через выступы. После этого материал шланга частично возвращается к исходной форме и обжимает хвостовик. Если сверху установлен хомут, он дополнительно прижимает шланг к поверхности штуцера и снижает риск срыва. Конструкция выглядит простой, но мелочей здесь много. Высота выступов, длина хвостовика, угол насечек, материал штуцера, жёсткость шланга и место установки хомута влияют на то, как соединение будет держаться в работе. Поэтому нельзя оценивать такой фитинг только по фотографии.

Почему его называют ёлочкой

Название пошло от внешнего сходства. Хвостовик с несколькими выступами напоминает ствол с ветками или ступенчатый профиль ёлки. В технической среде такое название закрепилось из-за простоты: сразу понятно, что речь о штуцере под гибкий шланг с ребристым хвостовиком. Встречаются и другие названия: штуцер под шланг, шланговый штуцер, штуцер с насечками, штуцер с хвостовиком под хомут. Но в заявках и на складе часто говорят именно ёлочка. Это нормальное рабочее название, если дальше в заказе указаны размеры, материал и присоединение. Проблема начинается, когда в заявке пишут только штуцер ёлочка, без диаметра шланга, резьбы, материала и условий работы. Для закупки такой формулировки мало. Внешне похожих изделий много, а работать они могут в разных условиях.

Чем ёлочка отличается от обычного штуцера

Обычный штуцер может иметь гладкий хвостовик, резьбовое присоединение, переход на трубку, сварной конец или другую форму. Ёлочка отличается именно хвостовиком под гибкий шланг. Её задача - дать шлангу посадку с механическим удержанием. Гладкий штуцер под шланг в ряде задач держится хуже, если его не фиксировать правильным способом. Ребристая форма у ёлочки повышает сопротивление срыву шланга, особенно вместе с хомутом. Но это не означает, что соединение подходит для любых давлений и сред. Пределы зависят от конкретной модели штуцера, типа шланга и способа фиксации. Для ответственных линий нужно проверять не название, а применимость всего соединения: штуцер, шланг, хомут, рабочая среда, температура, давление, вибрация и доступ к обслуживанию.

Где применяют штуцеры ёлочка

Основное применение штуцера ёлочка - подключение гибкого шланга к оборудованию, арматуре, трубопроводу или вспомогательному узлу. Шланг надевают на хвостовик, затем фиксируют хомутом, если это требуется условиями работы. Такие соединения удобны там, где нужна гибкая вставка, сервисное подключение, подвод воды, воздуха, технической жидкости или временная линия. При этом гибкость шланга не должна превращаться в способ компенсировать плохую компоновку. Если шланг постоянно перегнут, натянут или работает на излом рядом со штуцером, соединение будет нагружено сильнее. Штуцер ёлочка часто выбирают за простоту монтажа. Но простота работает только при нормальном подборе. Шланг должен подходить по внутреннему диаметру, материал шланга должен выдерживать среду, а фиксация должна соответствовать условиям линии.

Вспомогательные и сервисные линии

Штуцеры ёлочка часто встречаются в сервисных и вспомогательных подключениях: слив, промывка, подвод воздуха, подключение гибкого шланга к небольшому узлу, временная технологическая линия. В таких местах важны быстрый монтаж, доступность и понятное обслуживание. Но временная линия не значит любая линия. Даже для простой сервисной задачи нужно учитывать среду и условия. Одно дело - холодная вода при спокойном режиме. Другое - нагретая среда, пульсации, химический состав, вибрация или работа рядом с оборудованием. Если штуцер установлен в месте, где шланг часто снимают и надевают снова, стоит учитывать износ шланга. Со временем внутренняя поверхность может растянуться, потерять упругость или повредиться от насечек. В такой ситуации старый шланг может уже не держаться так же надёжно, как новый.

Узлы с ограниченным пространством

Штуцер ёлочка может быть удобен там, где жёсткая труба или сложное резьбовое соединение занимают слишком много места. Гибкий шланг позволяет проще обойти соседние элементы, подключиться к оборудованию или вывести линию в удобную точку. Здесь важно не уйти в другую ошибку: шланг не должен быть сильно перегнут сразу после штуцера. Если изгиб начинается прямо у хвостовика, нагрузка концентрируется в зоне посадки. Соединение может начать подтекать, шланг может треснуть или ослабнуть на хвостовике. Для компактных узлов лучше заранее смотреть радиус изгиба шланга, место под хомут, доступ к затяжке и возможность осмотра. Если к хомуту невозможно подлезть после монтажа, обслуживать соединение будет неудобно.

Как работает соединение шланга со штуцером ёлочка

Шланг держится за счёт плотной посадки на хвостовик, сопротивления выступов и дополнительного обжима хомутом. Когда внутренний диаметр шланга подобран правильно, он надевается с усилием и плотно обжимает выступы. Хомут фиксирует это положение и снижает риск срыва. Если шланг слишком свободный, выступы не помогут. Он может надеться легко, но при давлении, вибрации или рывке начнёт сползать. Если шланг слишком маленький, его трудно надеть, можно повредить внутренний слой, растянуть материал или получить неполную посадку. Правильная посадка означает, что шланг надет на рабочую длину хвостовика, не упирается с перекосом, не повреждён и зафиксирован в зоне, где хомут реально прижимает его к штуцеру.

Зачем нужен хомут

Хомут нужен для дополнительного обжатия шланга на штуцере. В спокойных низконагруженных линиях шланг иногда держится за счёт плотной посадки, но для промышленной эксплуатации полагаться только на насечки рискованно. Давление, вибрация, температура, старение материала и пульсации могут ослабить посадку. Хомут должен стоять на правильном участке. Если поставить его слишком близко к краю шланга, он может плохо прижимать рабочую зону. Если затянуть слишком сильно, можно повредить шланг. Если затянуть слабо, соединение будет держаться хуже. Тип хомута выбирают под шланг и условия работы. Для одних задач хватает обычного червячного хомута. Для других нужны более надёжные варианты фиксации. Универсального ответа без условий линии нет.

Почему соединение может потечь

Течь появляется не только из-за плохого штуцера. Часто причина в подборе или монтаже. Шланг может быть больше нужного размера. Хомут может стоять не там. Материал шланга может размягчаться от температуры или среды. Резьбовая часть штуцера может быть уплотнена неправильно. Шланг может быть натянут, перекручен или перегнут. Ещё одна частая причина - старение шланга. Материал теряет эластичность, появляются трещины, посадка ослабевает. Если такой шланг снять и снова надеть на штуцер, прежней плотности может уже не быть. Поэтому при течи нужно проверять весь узел: штуцер, шланг, хомут, резьбу, направление нагрузки, состояние материала и условия работы. Замена одного штуцера не всегда решает проблему.

Как выбрать штуцер ёлочка под шланг

Главный размер для штуцера ёлочка - внутренний диаметр шланга. Именно внутренняя поверхность шланга садится на хвостовик. Наружный диаметр шланга нужен для выбора хомута и оценки места в узле, но сам штуцер подбирают по посадке внутрь шланга. Ошибка возникает, когда шланг измеряют снаружи или выбирают штуцер примерно на глаз. В итоге хвостовик оказывается слишком маленьким или слишком большим. Слишком маленький даст слабую посадку. Слишком большой может повредить шланг при надевании. Если шланг армированный, жёсткий или рассчитан на конкретный тип соединения, посадку нужно проверять особенно внимательно. Не каждый шланг одинаково хорошо работает со штуцером ёлочка.

Выбрать материал штуцера

Материал штуцера должен подходить к рабочей среде и условиям эксплуатации. В промышленной практике встречаются штуцеры из нержавеющей стали, латуни, углеродистой стали, пластика и других материалов. У каждого варианта свои ограничения. Нержавеющую сталь часто выбирают для сред, где важна коррозионная стойкость и гигиеничность узла. Латунь часто встречается в водяных, воздушных и вспомогательных линиях, если она подходит к среде. Пластиковые штуцеры используют в задачах, где допустим такой материал по прочности, температуре и химической стойкости. Нельзя выбирать материал только по цене. Если среда агрессивная, горячая, загрязнённая или может вступать в реакцию с материалом фитинга, нужно подбирать исполнение внимательнее. Это касается и самого шланга.

Сверить тип присоединения

С другой стороны у штуцера может быть наружная резьба, внутренняя резьба, накидная гайка, переход под другое соединение или специальное исполнение. Нужно заранее понимать, куда он будет вкручиваться или подключаться. Ошибки с резьбой встречаются часто. Путают наружную и внутреннюю резьбу, цилиндрическую и коническую, метрическую и трубную, шаг, направление подключения. В результате штуцер вроде бы подходит по шлангу, но не собирается с ответной частью. Перед заказом нужно сверять не только диаметр шланговой части, но и присоединение со стороны оборудования или трубопровода. Лучше указать обе части в заявке: под какой шланг и к чему подключается.

Учитывать рабочую среду

Рабочая среда влияет на материал штуцера, материал шланга и способ фиксации. Вода, воздух, масло, технические жидкости, химические растворы и другие среды требуют разного подхода. Даже если штуцер физически подходит по размеру, он может не подойти по стойкости. Среда может размягчать шланг, вызывать набухание, ускорять старение, провоцировать коррозию штуцера или разрушать уплотнение на резьбовой части. При нагреве эти процессы могут идти быстрее.

Что проверить перед заказом

Что проверить	Почему это важно
Внутренний диаметр шланга	От него зависит посадка шланга на хвостовик штуцера
Наружный диаметр шланга	Нужен для выбора хомута и оценки места в узле
Материал штуцера	Должен подходить к среде, температуре и условиям работы
Материал шланга	Влияет на плотность посадки, стойкость и ресурс соединения
Тип присоединения	Определяет совместимость с оборудованием, арматурой или трубопроводом
Способ фиксации	Хомут или другой способ крепления снижает риск срыва шланга

Где чаще всего ошибаются

Самая простая ошибка - измерить шланг снаружи и подобрать штуцер по этому размеру. Для ёлочки это неверный подход. Хвостовик входит внутрь шланга, значит, основным размером будет внутренний диаметр. Из-за такой ошибки шланг может не налезть, налезть не до конца или сесть слишком свободно. На монтаже это иногда пытаются исправить силой: греют шланг, растягивают, ставят два хомута, затягивают сильнее. Но если размер выбран неправильно, такие меры не дают нормального соединения. Правильнее сразу уточнить размер шланга по маркировке или измерить внутренний диаметр подходящим способом. Если шланг старый и уже растянут, лучше учитывать его фактическое состояние.

Ставят шланг без нормальной фиксации

Ещё одна распространённая ошибка - надеть шланг на ёлочку и считать, что насечки всё удержат. Иногда это работает в спокойной линии без серьёзной нагрузки. Но при давлении, рывках, вибрации или нагреве соединение может ослабнуть. Хомут нужен не для красоты. Он помогает прижать шланг к хвостовику и удержать его на месте. При этом хомут должен подходить по размеру и стоять в рабочей зоне. Слишком широкий, слишком узкий, плохо затянутый или перекошенный хомут ухудшает фиксацию. Если соединение ответственное, стоит заранее выбрать тип фиксации, а не подбирать хомут уже на монтаже из того, что осталось на складе.

Не учитывают нагрев и старение шланга

Шланг в работе может нагреваться, размягчаться, терять эластичность, пересыхать или трескаться. Это влияет на посадку на штуцере. Соединение, которое держалось после монтажа, через время может ослабнуть. Особенно внимательно нужно относиться к участкам рядом с горячим оборудованием, насосами, компрессорами, нагретыми трубопроводами и местами, где шланг постоянно двигается. Если шланг работает в тяжёлых условиях, его состояние нужно проверять регулярно. Старый шланг лучше не использовать повторно без оценки. После снятия с ёлочки внутренняя поверхность может быть деформирована насечками, и новая посадка уже будет слабее.

Путают резьбу на ответной стороне

Штуцер может идеально подходить под шланг, но не подходить к ответной части. Это типичная проблема при заказе фитингов. В заявке пишут диаметр ёлочки, но забывают указать резьбу. Или указывают резьбу без уточнения типа. На монтаже выясняется, что резьба не та, переходник не подходит, уплотнение не работает или штуцер закручивается на пару витков и дальше не идёт. В итоге приходится искать переходники, менять фитинг или переделывать узел. Чтобы этого не было, в заказе нужно указывать обе стороны: шланговую часть и присоединение. Например, штуцер под внутренний диаметр шланга и конкретная резьба с другой стороны.

Используют ёлочку не в той задаче

Штуцер ёлочка не должен заменять специализированное соединение там, где нужна опрессовка, обжимная муфта, быстроразъёмное соединение, трубный фитинг или другой тип крепления. Если линия ответственная, работает с высокими нагрузками, опасной средой или жёсткими требованиями к герметичности, выбор нужно делать по требованиям узла. Иногда ёлочку ставят потому, что она есть в наличии и быстро монтируется. Это удобно, но не всегда правильно. Простота монтажа не должна быть главным аргументом, если условия работы требуют другого соединения.

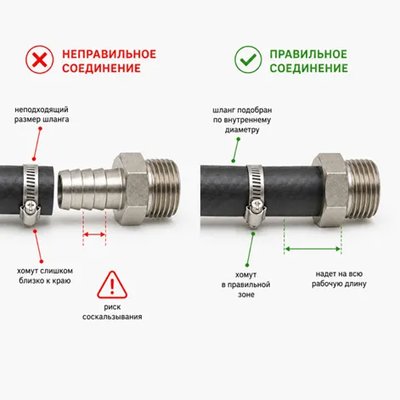

Почему шланг слетает со штуцера

Если внутренний диаметр шланга больше, чем нужно для выбранного штуцера, посадка получается слабой. Шланг может держаться при первом осмотре, но под давлением или при рывке начнёт сползать. Хомут частично помогает, но не исправляет большую ошибку по размеру. Если диаметр слишком маленький, монтаж тоже становится проблемным. Шланг надевают с большим усилием, повреждают внутренний слой или не доводят до нужной глубины. Потом соединение выглядит собранным, но рабочая зона хвостовика используется не полностью.

Плохая фиксация хомутом

Хомут может быть слабым, неправильно установленным или неподходящим по размеру. Если он стоит на самом краю шланга, прижим может быть недостаточным. Если он перекошен, давление распределяется неравномерно. Если затяжка слабая, шланг постепенно сползает. Перетяжка тоже вредна. Слишком сильный обжим может прорезать или деформировать шланг. Особенно если материал мягкий, старый или плохо переносит локальное давление.

Вибрация и пульсации

Вибрация и пульсации могут постепенно расшатывать соединение. Даже если при монтаже всё держалось, повторяющиеся нагрузки ослабляют посадку. Это часто встречается рядом с насосами, компрессорами, пневматическими линиями и оборудованием с циклической работой. В таких условиях нужно смотреть не только на штуцер, но и на трассу шланга. Если шланг висит на соединении, работает на изгиб или постоянно дёргает штуцер, риск срыва выше.

Материал шланга не подходит к среде

Если среда размягчает или разрушает шланг, посадка на штуцере ухудшается. Шланг может набухнуть, потерять жёсткость, потрескаться или начать пропускать среду через стенку. В такой ситуации замена только хомута не решит проблему. Материал шланга нужно подбирать вместе со штуцером. Металлический фитинг может быть полностью нормальным, но соединение всё равно выйдет из строя из-за неправильно выбранного шланга.

Какие материалы штуцера бывают

Нержавеющие штуцеры применяют там, где нужна стойкость к коррозии, аккуратная санитарная или промышленная сборка, работа с водой, пищевыми или технологическими средами, если конкретная марка стали подходит под задачу. Нержавейка хорошо смотрится в узлах, где важна долговечность и стойкость к влажной среде. Но нержавеющая сталь тоже не универсальна. Разные марки по-разному работают с хлорсодержащими средами, кислотами, щелочами и температурой. Поэтому материал нужно уточнять, особенно если среда агрессивная.

Латунь

Латунные штуцеры часто встречаются в водяных, воздушных и вспомогательных линиях. Их удобно применять там, где материал совместим со средой и условиями работы. Латунь хорошо обрабатывается и широко используется в фитингах. Но латунь нельзя автоматически ставить в любую техническую среду. Для агрессивных растворов, некоторых химических сред и специальных условий нужно проверять совместимость. Если есть риск коррозии или вымывания компонентов сплава, лучше рассматривать другой материал.

Пластик

Пластиковые штуцеры применяют в лёгких и химически подходящих задачах, где не требуется высокая механическая прочность металлического фитинга. Они могут быть удобны по весу, цене и стойкости к отдельным средам. Ограничения у пластика связаны с температурой, механической нагрузкой, старением и прочностью резьбовой части. Если узел нагружен, находится рядом с горячей линией или часто разбирается, пластиковое исполнение нужно оценивать осторожно.

Углеродистая сталь

Стальные штуцеры могут применяться в технических линиях, где важна прочность и материал подходит к среде. Но углеродистая сталь подвержена коррозии в ряде условий, поэтому защитное покрытие, среда и влажность имеют значение. Если соединение работает в коррозионной среде или во влажной зоне, материал нужно проверять заранее. Иначе внешний вид и посадка могут быстро ухудшиться.

Материал и практический смысл

Материал	Где смотреть особенно внимательно
Нержавеющая сталь	Марка стали, коррозионная стойкость, совместимость со средой
Латунь	Совместимость с рабочей средой и условиями эксплуатации
Пластик	Температура, механическая нагрузка, прочность резьбы
Углеродистая сталь	Коррозия, покрытие, влажность, техническая среда
Шланг	Совместимость со средой, эластичность, старение, армирование
Хомут	Размер, зона установки, сила обжима, стойкость к коррозии

Где штуцер ёлочка не лучший вариант

Если утечка среды опасна, дорого обходится или недопустима по условиям производства, обычное соединение шланга на ёлочке может быть недостаточным. В таких задачах часто применяют специализированные рукавные соединения, опрессовку, обжимные фитинги или другие решения, рассчитанные под конкретную нагрузку. Решение зависит от среды, давления, требований безопасности и схемы обслуживания. Ёлочка удобна, но удобство не должно заменять проверку надёжности.

Линии с постоянной вибрацией и рывками

Если шланг постоянно дёргает штуцер, соединение будет работать тяжелее. Вибрация, пульсации и частые механические нагрузки могут ослаблять посадку, расшатывать хомут и повреждать шланг у края штуцера. В таких случаях нужно смотреть трассу шланга, крепления, возможность разгрузить соединение и тип фиксации. Иногда требуется другое исполнение фитинга или рукава.

Среды, которые разрушают шланг или материал штуцера

Если среда не совместима с материалом шланга или штуцера, соединение будет проблемным даже при правильном размере. Шланг может разбухнуть, стать мягким, потрескаться или потерять прочность. Штуцер может корродировать или разрушаться. Перед применением нужно проверить совместимость материалов. Это особенно важно для химических сред, горячих жидкостей, масел, растворителей и агрессивных растворов.

Итоги

Штуцер ёлочка так называется из-за формы хвостовика с кольцевыми выступами. Эти выступы помогают удерживать шланг и вместе с хомутом создают более надёжную посадку, чем гладкий хвостовик в похожих условиях. Выбирать такой штуцер нужно по внутреннему диаметру шланга, материалу, рабочей среде, типу присоединения, давлению, температуре и способу фиксации. Наружный вид не даёт ответа, подойдёт ли изделие в конкретный узел. Основные ошибки простые: выбирают по наружному диаметру шланга, забывают про хомут, путают резьбу, не учитывают среду, ставят старый или неподходящий шланг, используют ёлочку там, где нужно другое соединение. Если соединение должно работать долго и без подтеканий, нужно смотреть весь узел: штуцер, шланг, хомут, резьбу, нагрузку, вибрацию и доступ к обслуживанию.
