Пищевая арматура для CIP-мойки: как режимы влияют на выбор

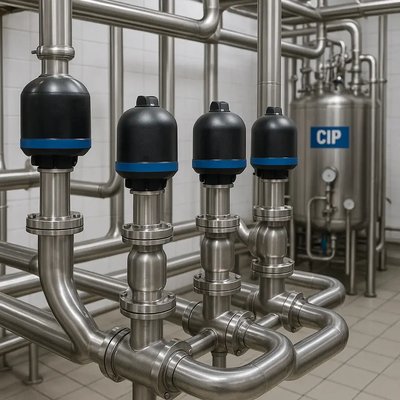

В современной пищевой промышленности уже невозможно представить производство без CIP-мойки (Cleaning in Place) — санитарной обработки трубопроводов и оборудования без разборки. Через одни и те же линии проходят молоко, соки, сиропы, пиво, а затем по ним же гоняют щелочные и кислотные растворы, горячую воду, дезрастворы. И всё это — через одни и те же клапаны, дисковые затворы и шаровые краны. Именно поэтому пищевая арматура для CIP-мойки должна изначально проектироваться как гигиеническая: без мёртвых зон, с правильными материалами и конструкцией, которая хорошо промывается при заданных режимах.

Ниже разберем, как режимы промывки (скорость потока, температура, химия, частота CIP-циклов) напрямую влияют на выбор конструкции арматуры, почему "обычные" промышленные клапаны часто не подходят и на что смотреть при подборе решений под конкретный пищевой процесс.

Что такое CIP-мойка и почему конструкция арматуры критична

CIP-мойка (Cleaning in Place) — это автоматизированная санитарная обработка внутренней поверхности оборудования и трубопроводов без их разборки. Через линию последовательно проходят вода, щёлочные и кислотные растворы, иногда — дезинфицирующие и стерилизующие среды. При этом важны и режимы промывки (скорость, температура, концентрация), и то, как именно смываются остатки продукта с внутренних поверхностей.

Если пищевая арматура имеет карманы, горизонтальные "полочки", недоступные зоны вокруг штоков и седел, то даже жёсткий CIP-режим не гарантирует полной очистки. В таких местах образуются отложения, растут микроорганизмы, ухудшается качество продукта и растёт риск брака. Поэтому арматура для CIP-мойки должна быть конструктивно приспособлена к санитарной обработке: гладкие проходные каналы, минимальное количество полостей, полная омываемость деталей.

Основные требования к пищевой арматуре под CIP-мойку

Ключевой принцип, которым должна соответствовать гигиеническая арматура, — отсутствие застойных объёмов. Мёртвой зоной считают участок внутреннего пространства клапана или затвора, куда моющий раствор практически не попадает или попадает со слишком низкой скоростью. Там остаются остатки продукта, образуются био-плёнки, а последующие CIP-циклы их только частично разрушают.

Гигиеничная конструкция обеспечивает плавные переходы диаметров, отсутствие торчащих резьб внутри, минимальное количество "карманов" под седлами и штоками. Важно, чтобы при CIP-мойке вся внутренняя поверхность арматуры обмывалась турбулентным потоком. Именно поэтому для пищевых линий используют специальные клапаны для CIP, дисковые затворы для CIP и шаровые краны в санитарном исполнении, а не стандартные промышленные модели.

Материалы, шероховатость и уплотнения

В пищевых системах почти всегда используют нержавеющую сталь, но и внутри этого класса есть нюансы. Для корпуса арматуры (нерж) стандартом является AISI 316L, реже AISI 304 — первая лучше держит агрессивные среды и высокие температуры CIP. Важна не только марка стали, но и качество поверхности: чем ниже шероховатость (Ra), тем меньше риск прилипания продукта и образования отложений. Часто применяется механическая полировка и электрохимполировка.

Отдельный вопрос — уплотнения. Материал должен выдерживать и продукт, и химические растворы, и температурные пики CIP-мойки. Используются EPDM, FKM, PTFE и их комбинации, подбираемые под конкретную химию и температурный профиль.

Материалы и их устойчивость к типичным CIP-режимам (условно)

Типы пищевой арматуры, применяемой в CIP-контур

Дисковые затворы для CIP

Дисковые затворы для CIP часто применяют в простых участках пищевых линий: на прямых трубопроводах, в обвязке резервуаров, в участках, где важно просто открыть или закрыть поток без сложной логики. Диск, прижатый к уплотнению, обеспечивает достаточно хорошую герметичность при невысоких перепадах давления, а сама конструкция компактна и легко автоматизируется.

Для CIP-мойки важно, чтобы диск и седло были выполнены без лишних полостей, а переходы между трубой и корпусом — максимально плавными. Правильная конструкция дискового затвора позволяет моющему раствору эффективно омывать диск и уплотнения, не оставляя застойных зон. Но в сложных узлах с пересечением потоков одного затвора уже недостаточно, и там применяют клапаны для CIP с более продуманной геометрией.

Клапаны: односедельные, двухседельные, переключающие

Клапанная арматура — "нервный центр" многих пищевых линий. Через неё распределяют продукт, воду, CIP-растворы, управляют потоками между линиями и резервуарами. Для простых задач достаточно односедельных клапанов, которые просто перекрывают или открывают поток. Для узлов, где рядом проходят продукт и моющий раствор, всё чаще используют двухседельные (mixproof) конструкции — они позволяют одновременно держать разделёнными две среды и проводить CIP без остановки соседних линий.

Здесь конструкция клапанов играет критическую роль. Внутренний объём, форма седла, расположение камеры утечек и промывочных каналов — всё это определяет, насколько эффективно будет проходить санитарная обработка. Правильные клапаны для CIP имеют внутренние контуры, которые гарантируют промывку штока, седел и уплотнений при каждом CIP-цикле, с минимальным риском застойных зон.

Обратные и предохранительные элементы в пищевых линиях

В пищевых системах используются и гигиенические обратные клапаны, и предохранительные устройства. Они предотвращают обратный поток продукта или моющего раствора, защищают оборудование от избыточного давления, и при этом тоже обязаны хорошо промываться CIP-мойкой.

Гигиенический обратный клапан отличается от обычного тем, что пружина, направляющие и седло выстроены так, чтобы моющий раствор полностью омывал все поверхности, контактирующие с продуктом. В противном случае пружина и внутренние полости быстро становятся зоной роста загрязнений, особенно при частых CIP-циклах.

Тип арматуры и особенности для CIP-мойки

Режимы CIP-мойки и их влияние на выбор конструкции арматуры

Для эффективной CIP-мойки важно обеспечить достаточную скорость и турбулентность потока в каждой зоне системы. Если в области арматуры — например, внутри дискового затвора или клапана — поток замедляется, моющий раствор плохо смывает остатки продукта. Слишком узкие каналы, глубокие карманы, невдалые переходы диаметров приводят к "слепым" зонам.

При выборе конструкции арматуры нужно учитывать коэффициент пропускной способности (Kv), форму проходного сечения и потери давления. В некоторых участках лучше применить полноходовые конструкции, чтобы режимы промывки не "ломались" на каждом клапане. В других — наоборот, требуется большее местное сопротивление, и режимы CIP подстраивают под это.

Температура и концентрация моющих растворов

Типичный CIP-цикл включает: предварительное ополаскивание, щёлочную мойку, кислотную фазу, финальное ополаскивание и иногда — горячую воду или пар для термической санитарной обработки. Температура может доходить до 80–90 °C и выше, концентрация щёлочи или кислоты — быть вполне ощутимой.

Материалы арматуры (нерж) и уплотнений должны выдерживать все этапы CIP без потери свойств. Если клапан или затвор рассчитан только на продуктовую температуру, но не на CIP-режимы, он будет быстро "стареть": уплотнения дубеют, трескаются, появляются течи. Поэтому при выборе важно исходить не только из параметров продукта, но и из полных режимов CIP-мойки: химия, температура, длительность цикла.

Частота CIP-циклов и ресурс арматуры

В ряде производств санитарная обработка идёт 1–2 раза в сутки, в других — каждые несколько часов. При таком режиме гигиеническая арматура постоянно испытывает циклические нагрузки: перепады температуры, давления, механические перемещения штока и диска.

Чем чаще CIP, тем выше требования к ресурсу механики и уплотнений. Это напрямую влияет на выбор производителя, серии, типа клапана или затвора. Иногда дешевое решение хорошо отрабатывает первые месяцы, а затем становится причиной регулярных простоев из-за ремонтов. Поэтому при подборе важно учитывать не только разовый CIP-режим, но и ожидаемую суммарную цикличность за год.

Примеры CIP-режимов и требования к арматуре (условно)

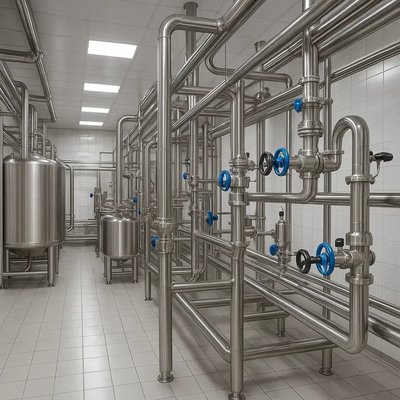

Гигиенические стандарты и санитарная обработка

Для пищевой арматуры всё чаще ключевым фактором выбора становятся не только чертежи, но и гигиенические сертификаты. Организации EHEDG и 3-A разрабатывают рекомендации и стандарты по "hygienic design", описывающие, как должна быть устроена арматура, чтобы хорошо промываться и не создавать условий для роста микроорганизмов.

Материалы, контактирующие с продуктом и CIP-средами, должны соответствовать требованиям к миграции веществ и стойкости. Часто дополнительно проверяют соответствие эластомеров нормам FDA (по составу и чистоте материалов). Наличие таких сертификатов особенно важно для молочной отрасли, пива и напитков, детского питания, где требования к санитарной обработке максимально жёсткие.

Принципы гигиенического дизайна

Для гигиенической арматуры действуют базовые конструкторские правила: отсутствие горизонтальных площадок, где может задерживаться жидкость; наличие сливных уклонов; дренируемость при остановке; отсутствие острых переходов и резких расширений/сужений в зоне потока.

Всё это влияет на стоимость — санитарные клапаны и затворы объективно дороже обычной промышленной арматуры. Но при этом такие конструкции сокращают риски по микробиологии и простои на мойку, а значит — экономят деньги в долгосрочной перспективе.

Примеры узлов с CIP и разный выбор арматуры

Примеры узлов и подходящей арматуры

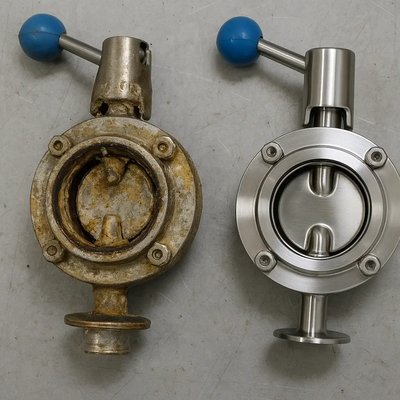

Молочный цех: клапанные станции и двухседельные решения

В молочных цехах часто используют целые гребенки из клапанов, которые распределяют продуктовые и CIP-потоки между резервуарами и линиями. Здесь критично, чтобы продукт и моющий раствор не пересекались, а CIP-мойка могла проводиться без полной остановки производства. Для этого применяют двухседельные (mixproof) клапаны с гигиенической конструкцией: они обеспечивают надёжное разделение сред и полноценную санитарную обработку седел и камер при каждом цикле.

Чем сложнее схема — тем больше значение приобретают корректно подобранные клапаны для CIP, их конструкция и ресурс. Неверный выбор быстро проявится по результатам смывов, количеству ручных дозачисток и вынужденным остановкам.

Пивоварня и напитки: дисковые затворы и простые CIP-контуры

В пивоваренных и напитковых производствах многие участки трубопроводов вполне допускают применение дисковых затворов в санитарном исполнении. Дисковые затворы для CIP в таких системах обеспечивают достаточную герметичность и хорошо промываются благодаря гладким поверхностям и простоте конструкции. Там, где требуется более сложное управление потоками или защита от смешения, уже подключаются клапанные блоки.

Для участков с вязкими и липкими продуктами (сусло, сиропы, концентраты) выбор конструкции особенно важен: чем меньше "карманов" и сложных зон вокруг диска или затвора, тем легче эти участки промываются при заданной скорости CIP-потока.

Типичные ошибки при выборе пищевой арматуры под CIP

Одна из самых распространённых ошибок — использовать обычную промышленную арматуру там, где требуется гигиеническая. На первых порах всё может работать приемлемо, но при переходе на полноценную CIP-мойку с горячими растворами и регулярными циклами конструкция быстро показывает слабые места: появляются отложения, в мёртвых зонах растёт микрофлора, CIP-результаты нестабильны.

Попытка компенсировать это усилением химии или повышением температуры лишь ускоряет износ уплотнений и приводов. Корректнее изначально закладывать арматуру для CIP-мойки, сделанную с учётом санитарной обработки.

Недооценка гидравлики и геометрии

Другая ошибка — смотреть только на размер под трубу и давление, игнорируя реальные режимы промывки. Если в зоне клапана или затвора скорость потока падает, моющий раствор не развивает нужную турбулентность и не "срывает" остатки продукта. Узкие проходы, длинные полости под штоками, непродуманные переходы диаметров становятся конструктивными ловушками для загрязнений.

В результате линия "по документам" соответствует требованиям, но по факту плохо отмывается и требует дополнительных вмешательств: ручного разборного мытья, удлинения CIP-циклов, увеличения химии.

Ошибка — последствие — решение

Заключение: как связать режимы CIP-мойки и выбор арматуры

Выбор пищевой арматуры для CIP-систем — это не просто подбор "красивых нержавеющих клапанов по диаметру". Чтобы санитарная обработка была эффективной, нужно рассматривать арматуру и CIP-мойку как единую систему: режимы промывки, скорость потока, температуру, химию, частоту циклов и реальную геометрию внутренних каналов.

Гигиеническая арматура, корректно подобранные клапаны для CIP, дисковые затворы и шаровые краны в санитарном исполнении, правильно выбранные материалы и уплотнения — всё это даёт предсказуемый результат: стабильное качество продукта, меньше ручного труда, меньше аварийных остановок. Если изначально выбирать конструкции с учётом CIP, санитарная обработка становится не "вечной проблемой", а нормальным управляемым процессом, который обеспечивает безопасность и эффективность всего производства.
