Пищевая арматура для вязких и сахарных сред: как избежать залипания и «мёртвых зон»

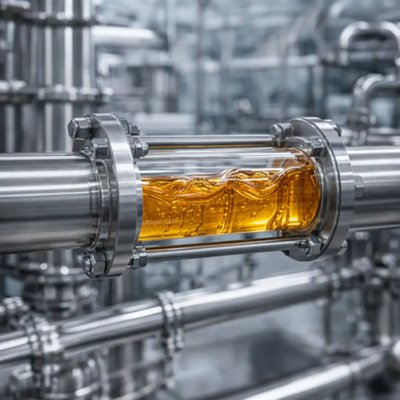

В пищевой промышленности вязкие и сахарные среды — это ежедневная реальность. Сиропы, патока, мёд, карамельные и фруктовые начинки, глазури, сгущёнка, густые кремы и концентраты ведут себя совсем не так, как вода. Там, где вода спокойно проходит через обычную арматуру, вязкий продукт налипает, задерживается и со временем буквально «цементирует» клапаны и краны.

Результат — рост усилия на приводе, подтеки из-за неплотного закрытия, проблемы с качеством мойки, риск микробиологии и падение выхода продукта. Часто источник всех бед один и тот же: неподходящая арматура и ошибки в её установке.

В этой статье разбирается, какие особенности должна иметь пищевая арматура для вязких и сахарных сред и как избежать залипания и «мёртвых зон» на стадии подбора и монтажа, а не уже по факту проблем на линии.

Почему вязкие и сахарные продукты «убивают» арматуру

Вязкий или сахаросодержащий продукт не просто плохо стекает — он:

налипает на шток, седло, шар, диск;
задерживается в небольших полостях и зазорах;
при охлаждении может густеть или кристаллизоваться.

Со временем это приводит к тому, что:

кран или клапан начинает «туго ходить», усилие на рукоятке или приводе растёт;
затвор закрывается не до конца, появляются подтеки;
уплотнения получают абразивный износ кристаллами сахара или твёрдыми включениями.

Чем выше вязкость и содержание сахара, тем заметнее эти эффекты.

«Мёртвые зоны»: невидимые карманы, где продукт застаивается

«Мёртвая зона» (dead leg) — это участок трубопровода или арматуры, где продукт может скапливаться и практически не обновляется потоком. Для воды это просто неудобство, для сахарных и вязких продуктов — серьёзный риск:

там остаются остатки продукта после слива и мойки;
при остановках линии эти остатки подсыхают, густеют, кристаллизуются;
в тёплой и сладкой среде активно развивается микрофлора.

Именно из таких карманов потом прилетает загрязнение в следующую партию продукта, даже если CIP-цикл вроде бы прошёл успешно.

Три главные причины проблем

Геометрия прохода и полостей
Любые карманы, «слепые» участки, резкие переходы диаметров, глубокие отводы под датчики и т. п. — идеальные ловушки для вязкого продукта.
Неподходящие уплотнения и материалы
Эластомеры, не рассчитанные на температуру и химию моющих растворов, теряют эластичность, трескаются, набухают. В микротрещинах опять же остаётся продукт.
Неправильный монтаж арматуры
Даже хорошую санитарную арматуру можно превратить в генератор «мёртвых зон», если поставить её «как удобно», без уклонов и самодренирования.

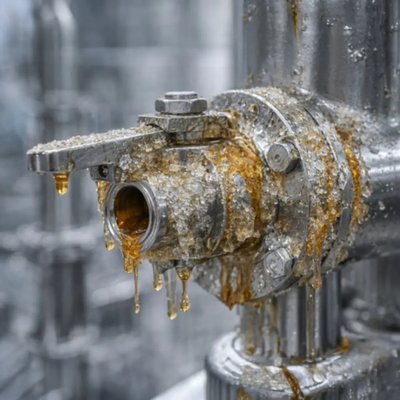

Ключевые требования к пищевой арматуре для вязких и сахарных сред

Чтобы линия с сиропом или мёдом работала стабильно, важно учитывать несколько принципов уже на этапе подбора.

Полнопроходность и минимальные полости
Проходное сечение должно быть максимально близко к диаметру трубопровода, без «бутылочных горлышек» и ненужных карманов.
Самодренируемость
Конструкция и ориентация арматуры должны позволять продукту и моющему раствору самотёком уходить из корпуса и прилегающих участков. Иначе остатки продукта будут «сидеть» до следующего демонтажа.
Гигиеничный дизайн
Минимум резьб и ступенек в зоне продукта, гладкие поверхности, отсутствие мёртвых полостей за уплотнениями. Санитарное исполнение — не маркетинговое слово, а набор конструктивных требований.
Совместимость с CIP/SIP
Пищевая арматура должна обеспечивать эффективную мойку и, при необходимости, паровую стерилизацию без частого разбора. Для вязких сред это особенно критично: если что-то отмывается «через раз», именно там и начнутся проблемы.
Материалы и качество обработки поверхности
Нержавеющая сталь подходящей марки, устойчивая к моющим растворам, и правильная шероховатость (достаточно гладкая, чтобы уменьшить налипание, но при этом технологичная).

Какие типы арматуры используют — и где они «проваливаются»

Клапаны широко применяются в пищевой отрасли, но в вязких и сахарных средах есть нюансы:

в несанитарных исполнениях внутри корпуса могут быть полости, где продукт застаивается;
конструкция седла и штока может образовывать «карманы» за уплотнениями;
при кристаллизации сахара на седле клапан перестаёт плотно закрываться.

При выборе клапана под такие среды важно смотреть именно на гигиеничный дизайн и самодренируемую геометрию, а не только на диаметр и давление.

Шаровые краны

Полнопроходные шаровые краны в санитарном исполнении хорошо подходят для вязких продуктов:

минимальное сопротивление потоку;
шар легко промывается при правильной организации CIP.

Но у стандартных, промышленных шаровых кранов часто есть:

полости вокруг шара, где продукт остаётся даже после слива;
зоны за седлами, труднодоступные для мойки;
конструкция штока, создающая «карман» в зоне уплотнения.

Для пищевого производства нужны именно санитарные полнопроходные исполнения, а не классические краны общего назначения.

Дисковые затворы

Дисковые затворы привлекательны по цене и компактности. Однако в вязких и сахарных средах:

продукт налипает на диск и уплотнение;
при неправильной ориентации затвора и отсутствии уклонов вокруг него образуются участки застоя;
при частых переключениях диска на нём может нарастать слой кристаллизовавшегося продукта.

Использовать их можно, но с аккуратным подходом к конфигурации линии и режимам работы.

Шиберные решения

Шиберная арматура иногда используется для очень густых масс с включениями. Здесь важно:

правильно подобрать материал уплотнений;
обеспечить удобный доступ для регулярной механической очистки;
учитывать, что подобные решения чаще требуют профилактического обслуживания.

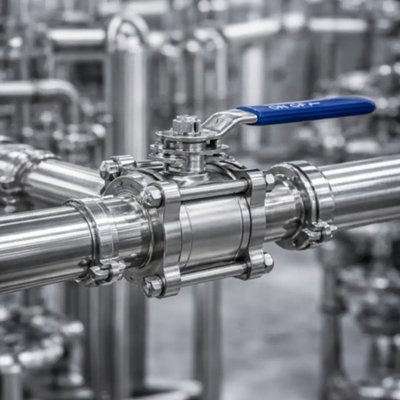

Конструктивные решения против залипания и «мёртвых зон»

Главная идея проста: продукт должен проходить через арматуру так же, как через трубу, без резких изменений сечения. Переходы, ступеньки, «кармашки» — все это точки риска:

продукт оседает в расширениях и зазорах;
при остановке движения остаётся в этих зонах, густеет и кристаллизуется.

При подборе арматуры для вязких сред имеет смысл отдавать приоритет полнопроходным исполнениям с плавными переходами.

Самодренируемая компоновка

Даже идеально подобранная арматура будет проблемной, если её неправильно установить. Для вязких и сахарных сред критично:

соблюдать уклоны трубопроводов в сторону дренажа;
ставить арматуру так, чтобы нижняя часть корпуса была ориентирована к сливу, а не образовывала «карман»;
продумывать расположение отводов к датчикам и промывочным точкам, чтобы в них не застаивалась масса.

Хорошая практика — ещё на стадии проектирования отвечать на вопрос:
«Если остановить линию и оставить её на ночь, где продукт останется в каждом элементе?»

Обогрев и греющие кожухи

Для ряда продуктов (патока, мёд, карамельные массы, некоторые сиропы) поддержание температуры — ключ к снижению вязкости и налипания. Термо-кожухи и обогреваемые участки позволяют:

обеспечивать стабильное течение продукта;
уменьшать риск образования «пробок» и кристаллизации сахара.

Важно, чтобы обогрев был равномерным, без локального перегрева — иначе на стенках и в полостях продукт может подгорать и образовывать твёрдые отложения.

«Скребки», обмыв штока и промывочные контуры

В некоторых конструкциях применяют:

специальные формы уплотнений, которые как бы «счищают» продукт при движении запорного органа;
обмыв штока и седла отдельной линией моющего раствора;
встроенные промывочные штуцера, через которые CIP-раствор заходит в зоны, недоступные для основного потока.

Это увеличивает начальную стоимость арматуры, но сильно экономит потом на простоях и ручной чистке.

Уплотнения и седла: особые требования для сахарных сред

Сахарная среда коварна тем, что:

при испарении влаги сахар кристаллизуется на уплотнениях и седлах;
кристаллы работают как абразив, разрушая мягкие материалы;
моющие растворы при высокой температуре могут ускорять старение неподходящих эластомеров.

Поэтому важно подбирать уплотнения, которые:

устойчивы к химии CIP/SIP;
выдерживают рабочие температуры продукта и мойки;
не теряют эластичность в диапазоне условий эксплуатации.

Типичные проблемы и решения

Проблема	Решение на уровне арматуры и монтажа
Залипание запорного органа (шар, диск, седло)	Выбор полнопроходной арматуры в санитарном исполнении, минимизация полостей, применение обогреваемых корпусов при необходимости и уплотнений со «скребущим» эффектом.
«Мёртвые зоны» в корпусе и обвязке	Проектирование самодренируемой схемы: уклоны труб, правильная ориентация корпуса, сокращение «слепых» участков и отводов, применение гигиеничных конструкций с гладкими внутренними поверхностями.
Быстрый износ и растрескивание уплотнений	Подбор материалов уплотнений под конкретный продукт и режим CIP/SIP: учёт температуры, химии моющих растворов и наличия сахара, отказ от эластомеров, неустойчивых к этим условиям.
Трудности с CIP-мойкой арматуры	Использование арматуры, рассчитанной на CIP: наличие промывочных контуров, хорошая обмываемость зоны седла и штока, отсутствие глубоких внутренних полостей и резьб в зоне продукта, удобный доступ при разборе.
Кристаллизация сахара в корпусе и на уплотнениях	Обеспечение равномерного подогрева в проблемных зонах, устранение участков застоя, оптимизация режимов слива и мойки, минимизация длительных остановок с продуктом в «нижних точках» системы.

Материалы и обработка поверхности: мелочи, которые решают

Для пищевых вязких и сахарных сред обычно применяют нержавеющие стали санитарных марок, устойчивые:

к самому продукту (органические кислоты, сахар, ароматизаторы);
к моющим растворам (щёлочи, кислоты, дезинфицирующие средства);
к повышенным температурам при мойке и стерилизации.

Коррозия на поверхности — это не только эстетика, но и появление микрошероховатостей, где цепляется продукт и микрофлора.

Шероховатость и полировка

Гладкая поверхность:

уменьшает налипание вязкого продукта;
облегчает его стекание и CIP-мойку;
снижает риск накопления отложений и биоплёнок.

Для пищевой арматуры обычно задают требования по допустимой шероховатости и уровню полировки — это не «премиум-опция», а реальный вклад в ресурс и гигиену системы.

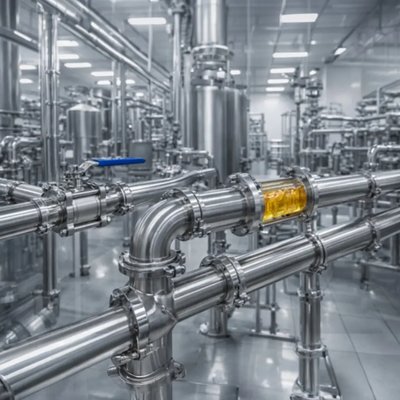

Как выбрать арматуру под конкретный продукт: короткий алгоритм

Зафиксировать свойства продукта: вязкость, содержание сахара, температуру подачи и хранения, склонность к кристаллизации.
Определить режим работы: непрерывный поток или частые пуски-остановки, сколько раз в смену переключается арматура, как долго продукт может стоять в линии.
Описать режим мойки: есть ли CIP, какая химия используется, температура моющих растворов, длительность и частота циклов, требуется ли SIP.
Уточнить требования по гигиене и стандартам на площадке: внутренние регламенты, ожидания аудиторов, требования заказчика к материалам и конструкции.
Подобрать тип арматуры и исполнение с учётом полнопроходности, самодренируемой геометрии, материалов корпуса и уплотнений, необходимости обогрева или промывочных контуров.
Проверить схему монтажа: на чертеже или 3D-модели заранее увидеть потенциальные мёртвые зоны и убрать их за счёт уклонов, разворота корпуса или изменения обвязки.

Чек-лист: есть ли у вас «мёртвые зоны» и залипание

Короткая самопроверка для действующей линии:

после остановки и слива остаётся ли продукт в отдельных участках арматуры или труб;
видны ли следы кристаллизации сахара на штоке, седле, диске или шаре;
растёт ли усилие на приводе или рукоятке со временем;
возвращается ли одна и та же проблема (подтеки, засоры) после нескольких циклов CIP;
замечается ли нестабильность качества партии без явных причин по рецептуре.

Если на часть вопросов ответ «да» — это сигнал пересмотреть конфигурацию арматуры и её установку.

Заключение

Работа с вязкими и сахарными средами всегда связана с повышенным риском залипания и образования «мёртвых зон». Чтобы линия была стабильной, а продукт — безопасным и качественным, важно:

выбирать арматуру с полнопроходной, гигиеничной и самодренируемой конструкцией;
обращать внимание на материалы корпуса и уплотнений, их стойкость к продукту и моющим растворам;
учитывать режимы CIP/SIP и продумывать, как моющий раствор попадёт во все потенциально опасные зоны;
проектировать трубопровод и монтаж арматуры так, чтобы исключить застой продукта.

Чем раньше эти вопросы учитываются — на этапе подбора арматуры и проектирования линии, тем меньше неожиданных простоев, аварийных разборов и потерь продукта приходится разруливать позже.
