Гигиенический дизайн арматуры: конструктивные решения без мёртвых зон

Гигиенический дизайн — это подход к проектированию арматуры и трубопроводной обвязки, при котором оборудование изначально создаётся так, чтобы на его поверхностях не задерживались продукт и моющие растворы, а очистка была полной и предсказуемой. Проще говоря, это «антилипкий» и легко моющийся дизайн, жизненно важный для пищевой промышленности. От конструктивных мелочей зависит санитарная безопасность: один острый угол, грубый сварной шов или неправильно выбранная прокладка превращают узел в «ловушку» для остатков продукта и бактерий.

Так возникают мёртвые зоны — участки, где жидкость застаивается, образуются биоплёнки, растут риски брака и сокращается срок годности. Цель гигиенического проектирования — полная дренируемость (самоотток) и отсутствие застойных карманов: правильные уклоны, плавные переходы, гладкая внутренняя поверхность (низкая шероховатость), корректный выбор материалов и уплотнений. Для пользователя, далёкого от инженерии, это значит простую вещь: арматура, сделанная «по уму», моется быстрее, служит дольше и помогает выпускать безопасный продукт без сюрпризов на проверках.

Принципы гигиенического дизайна пищевой арматуры

Гигиенический дизайн опирается на международные и национальные нормы: EHEDG, 3-A Sanitary, FDA, ГОСТ Р 51641-2000. Они требуют гладких поверхностей (обычно Ra ≤ 0,8 мкм), самодренирующейся геометрии и использования инертных материалов — чаще всего нержавеющая сталь AISI 316L, а среди уплотнений — EPDM, PTFE, FKM с пищевыми допусками. Простыми словами: внутренняя поверхность должна быть как полированная ложка, углы — скруглённые (радиусы), а контуры — без «карманов», чтобы продукт и моющие растворы стекали полностью. Важен и документооборот: паспорт материалов, сертификаты соответствия, протоколы измерения шероховатости. Всё это помогает быстро проходить аудит и подтверждать, что арматура реально безопасна для пищевой среды и совместима с CIP/SIP (мойка и стерилизация на месте).

Выбор материала: AISI 316Ti vs AISI 304 — что выбрать для пищевой среды

Чаще всего в пищевой среде встречаются нержавейки AISI 304 и AISI 316Ti. В чём разница «на пальцах»? 304 — «хорошая базовая нержавейка» для воды, нейтральных жидкостей и щадящих моющих средств. 316Ti — вариант 316, легированный титаном: он улучшает стойкость шва и всей детали к межкристаллитной коррозии при нагреве/стерилизации. Плюс система 316 (с молибденом) лучше держит хлориды (соли), кислоты и щёлочи, типичные для моек CIP/SIP. Если у вас молочка/пивоварение/напитки с частыми стерилизациями, агрессивной химией и температурами — 316Ti даст больший запас долговечности и «прощает» режимы. Если среды нейтральные и нагрузки мягче — 304 может быть экономичным выбором. Для человека «не из темы»: 316Ti — как обувь с мембраной для тяжёлой погоды; 304 — удобные кроссовки на каждый день. И те, и другие безопасны, но ресурс в «жёсткой» санитарии у 316Ti обычно выше.

Проблема «мёртвых зон» и пути её решения

Мёртвые зоны — это участки внутри корпуса арматуры, фитингов или трубопровода, где жидкость не омывается потоком и не вымывается при мойке. В результате там скапливаются остатки продукта, образуются биоплёнки, повышается общая микробная обсеменённость и ухудшается вкус/запах. Типичные «ловушки»: глубокие посадочные места под уплотнения, острые внутренние углы, резкие переходы диаметров, неполированные сварные швы. Визуально их сложно заметить, но последствия очень ощутимы: рост потребления химии и воды, увеличение времени CIP, риски рекламаций и штрафов. Для неспециалиста: мёртвая зона — это как кармашек в бутылке, где остаётся сок после полоскания; если его не убрать, там «живет» то, чего в пищевом производстве быть не должно.

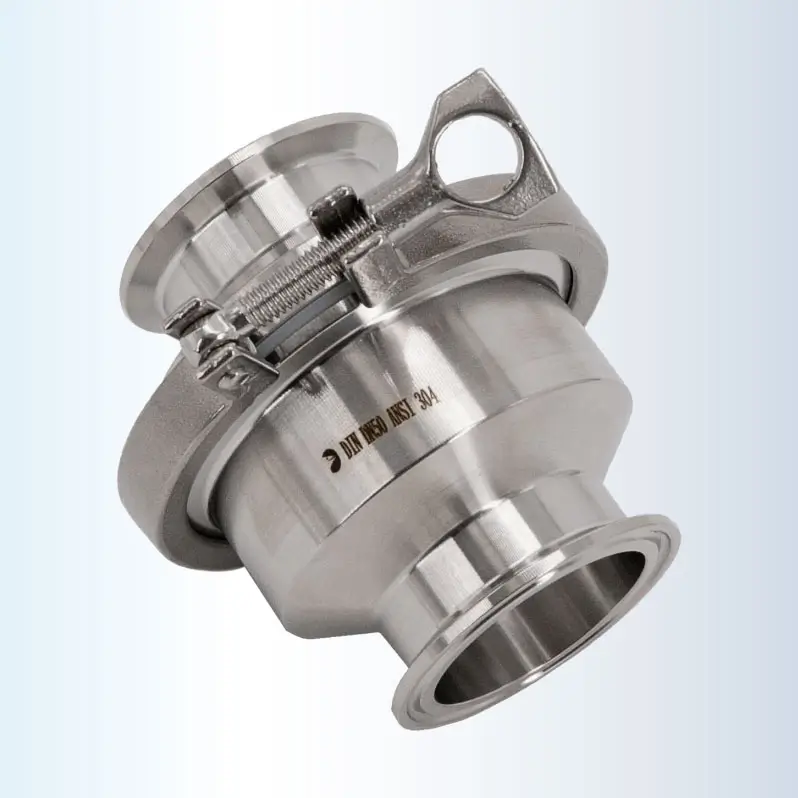

Основные ошибки — переусложнённая геометрия, «карманы» под прокладки, неровные швы без шлифовки/пассивации, отсутствие уклонов для самодренажа. Часто проблемы возникают при замене «промышленных» фитингов на пищевые: резьбовые карманы и несоосности дают зазор, где застаивается жидкость. Исправление — переход на гигиеничные стандарты соединений (Clamp, DIN 11864), плоские прокладки вместо «глубоких» посадок, шлифовка швов до Ra ≤ 0,8 мкм и закладка минимального уклона ≥ 3°.

Конструктивные решения без мёртвых зон

Самодренаж — базовый принцип гигиенического дизайна: продукт и моющие растворы должны полностью стекать под действием гравитации. Для этого закладывают уклоны (обычно ≥ 3°), подбирают корпус клапанов и фитингов с «правильной» геометрией канала, исключают горизонтальные карманы. Эффект для бизнеса — меньшее время CIP, экономия химии и воды, стабильное качество. Для «не-инженера»: представьте раковину, в которой вода уходит вся — без «луж» в углах. Переходы между деталями должны быть плавными, без ступенек и острых кромок; швы — зачищены и отполированы до заданного Ra, после чего проводится пассивация. Это устраняет центры коррозии, снижает адгезию белка и сахаров, облегчает отмыв. Хорошая практика — аргонодуговая сварка с контролем тепловложения и последующей обработкой поверхности. Уплотнения выбирают плоского профиля без выступов в поток. Материалы — EPDM, PTFE, силикон, FKM с пищевыми допусками. Посадочные места проектируют так, чтобы под прокладкой не было «карманов». Итог — герметично и легко моется, без остаточных «слепых зон».

Роль обработки поверхности

Механическая/электрохимическая полировка снижает микрошероховатости — на гладкой поверхности белки и сахара хуже «цепляются». Пассивация формирует устойчивую защитную плёнку оксидов на нержавейке (особенно актуально для 304), повышая коррозионную стойкость к моющим растворам и хлоридам. В режиме частых SIP (пар 121 °C) и «жёстких» CIP химий пассивация + сталь группы 316 (в т.ч. 316Ti) обеспечивают лучший ресурс. Контроль — это приборная проверка Ra, визуальный осмотр, эндоскопия сложных узлов и ведение протоколов. Для аудита важно иметь трассируемые данные: партия материала, метод обработки, результаты измерений. Это не «бумажная нагрузка», а доказательство того, что оборудование действительно гигиенично и моется как запланировано.

Очистка и санитарная обработка оборудования

CIP (Clean-in-Place) — автоматическая циркуляционная мойка без разборки, SIP (Steam-in-Place) — стерилизация паром. Гигиенический дизайн как раз и нужен, чтобы CIP/SIP действительно вымывали всё: самодренаж, гладкие каналы, правильные уплотнения. Для неспециалиста: оборудование моется «изнутри» автоматически, как посудомоечная машина — но только если его форма этому не мешает. Важны регламент и проверка эффективности: визуальный осмотр, экспресс-тесты на белок/моющее, микробиология. Результаты фиксируют в журнале — это и производственная дисциплина, и доказательная база на аудитах. Если где-то выявляется задержка продукта — это сигнал к доработке узла (геометрия, уплотнение, уклон).

Преимущества гигиенического дизайна

Гигиеничный дизайн даёт практические выгоды: сокращает время и стоимость мойки, снижает расход воды и химии, продлевает ресурс уплотнений и самой арматуры, упрощает прохождение проверок, повышает стабильность качества. Для бизнеса это меньше простоев, меньше списаний из-за брака, выше доверие заказчика. Для специалиста «не из темы» — это просто более «чистая» и надёжная арматура, которая моется сама и не преподносит сюрпризов.

Заключение

Соблюдение принципов гигиенического дизайна при создании пищевой арматуры становится ключевым требованием для предприятий отрасли. Конструкции без мёртвых зон в сочетании с правильным выбором материала (AISI 316Ti для «жёстких» режимов CIP/SIP и хлоридов; AISI 304 — для нейтральных сред) обеспечивают полную очистку, безопасность продукта и предсказуемую эксплуатацию. Если суммировать: гладкая поверхность, самодренаж, грамотные уплотнения и подтверждённые стандарты — фундамент санитарной надёжности линии.
