Как устроены санитарные обратные клапаны и где их используют

В современной промышленности обратные клапаны играют важную роль в обеспечении безопасности и стабильности технологических процессов. Особенно востребованы санитарные модификации, применяемые в пищевой, фармацевтической и косметической отраслях. Эти устройства предотвращают обратный поток жидкости в трубопроводах, защищают оборудование от загрязнений и помогают поддерживать гигиену производственных линий. В отличие от обычных промышленных решений, санитарные обратные клапаны изготавливаются из нержавеющей стали с высокой степенью полировки и сертифицированными уплотнениями, безопасными для контакта с продуктами. Их конструкция рассчитана на работу в условиях регулярной мойки и стерилизации (CIP/SIP), что делает их незаменимыми в системах с повышенными санитарными требованиями. С точки зрения инженеров, это компактное, но крайне важное устройство, обеспечивающее одностороннее движение среды — будь то молоко, пиво, сок или фармацевтический раствор. Без них любая технологическая линия рискует столкнуться с проблемами давления, загрязнения или даже аварийного затопления.

Что такое санитарный обратный клапан

Принцип работы санитарного обратного клапана прост, но исключительно важен. Это устройство пропускает жидкость только в одном направлении, блокируя поток при попытке обратного движения. В основе работы лежит пружинный или гравитационный механизм: когда поток движется в нужную сторону, давление приподнимает затвор, и жидкость проходит. При снижении давления или его обратном направлении пружина мгновенно возвращает затвор на место, перекрывая седло.

Таким образом, обеспечивается предотвращение обратного потока и защита оборудования. Санитарные клапаны широко применяются в производственных линиях, где необходимо исключить смешение чистой и загрязнённой среды, например, между пастеризованным и сырым молоком. В отличие от обратных клапанов для канализации, которые защищают от затопления, санитарные модели рассчитаны на стерильные среды и соответствуют международным санитарным нормам EHEDG и 3-A. Простыми словами — это «умный барьер», который открывается только в нужный момент, защищая продукт, оборудование и весь технологический процесс.

Конструкция санитарного обратного клапана

Конструкция санитарного обратного клапана включает несколько ключевых элементов: корпус, затвор, уплотнение, пружину и седло. Корпус изготавливается из нержавеющей стали AISI 316L, которая отличается устойчивостью к коррозии и совместимостью с дезинфицирующими растворами. Затвор может быть дисковым, шаровым или тарельчатым — выбор зависит от среды и условий эксплуатации. Уплотнения выполняются из EPDM, PTFE или FKM, сертифицированных FDA и EC 1935/2004, чтобы гарантировать безопасность при контакте с продуктами. Пружина из нержавеющей стали обеспечивает возврат затвора после прекращения потока. Эта простая, но надёжная конструкция позволяет клапану работать даже при высоком давлении и температуре. Благодаря полировке до шероховатости Ra ≤ 0,8 мкм, внутренняя поверхность исключает скопление остатков продукта и идеально подходит для санитарной мойки.

Типовая конструкция санитарного обратного клапана

Виды санитарных обратных клапанов

По конструкции

Существуют три основных типа санитарных клапанов: дисковые, пружинные и шаровые.

• Дисковый обратный клапан — самый простой: диск, закреплённый на оси, открывается под давлением потока и закрывается при обратном направлении. Такие клапаны надёжны и долговечны, но требуют горизонтальной установки.
• Пружинный (осевой) клапан применяется на вертикальных участках трубопроводов и обеспечивает быстрое закрытие, что особенно важно для жидкостей с низкой вязкостью.
• Шаровой клапан используется для вязких и плотных сред — сиропов, пивного сусла, шоколадных масс. Он менее чувствителен к загрязнениям и легко очищается. Каждый тип имеет свои преимущества и выбирается исходя из технологических требований предприятия.

Классификация санитарных обратных клапанов

По типу присоединения

Санитарные обратные клапаны могут иметь разные типы соединений — Clamp (Tri-Clamp), DIN, SMS или IDF. Кламповые соединения обеспечивают быстрое снятие и установку без инструмента, что идеально подходит для производств с частыми CIP/SIP-мойками. DIN и SMS — резьбовые стандарты, обеспечивающие повышенную герметичность и устойчивость к давлению. Все соединения изготавливаются из нержавеющей стали и полностью совместимы с санитарными трубопроводами. Такой подход обеспечивает универсальность оборудования: клапан можно установить в любую часть линии, где требуется защита от обратного потока или перепада давления.

Особенности санитарного исполнения

Санитарное исполнение — это главный отличительный признак таких клапанов. Каждый элемент проходит тщательную механическую и химическую обработку, чтобы соответствовать гигиеническим нормам. Корпус полируется до зеркального блеска, сварные швы шлифуются, а резиновые детали проходят сертификацию FDA. Благодаря такой обработке обеспечивается не только чистота, но и долговечность устройства: отсутствие шероховатостей снижает износ и облегчает очистку. Все санитарные обратные клапаны рассчитаны на автоматическую мойку без демонтажа — CIP и стерилизацию паром (SIP). Это снижает трудозатраты и исключает риск ошибок при сборке.

Материалы и стандарты санитарных клапанов

Применение санитарных обратных клапанов

Обратные клапаны применяются во всех сферах, где нужно предотвратить обратное движение продукта и защитить технологическую линию от загрязнения или затопления. В молочной промышленности они защищают пастеризационные линии от смешения сырого и готового молока. В пивоварении предотвращают попадание воздуха и бактерий в ёмкости. В производстве соков — стабилизируют давление и исключают подсос воздуха. В фармацевтике обеспечивают стерильность, предотвращая перекрёстное загрязнение между линиями. Применение санитарных клапанов гарантирует стабильную работу оборудования, экономию ресурсов и снижение риска брака.

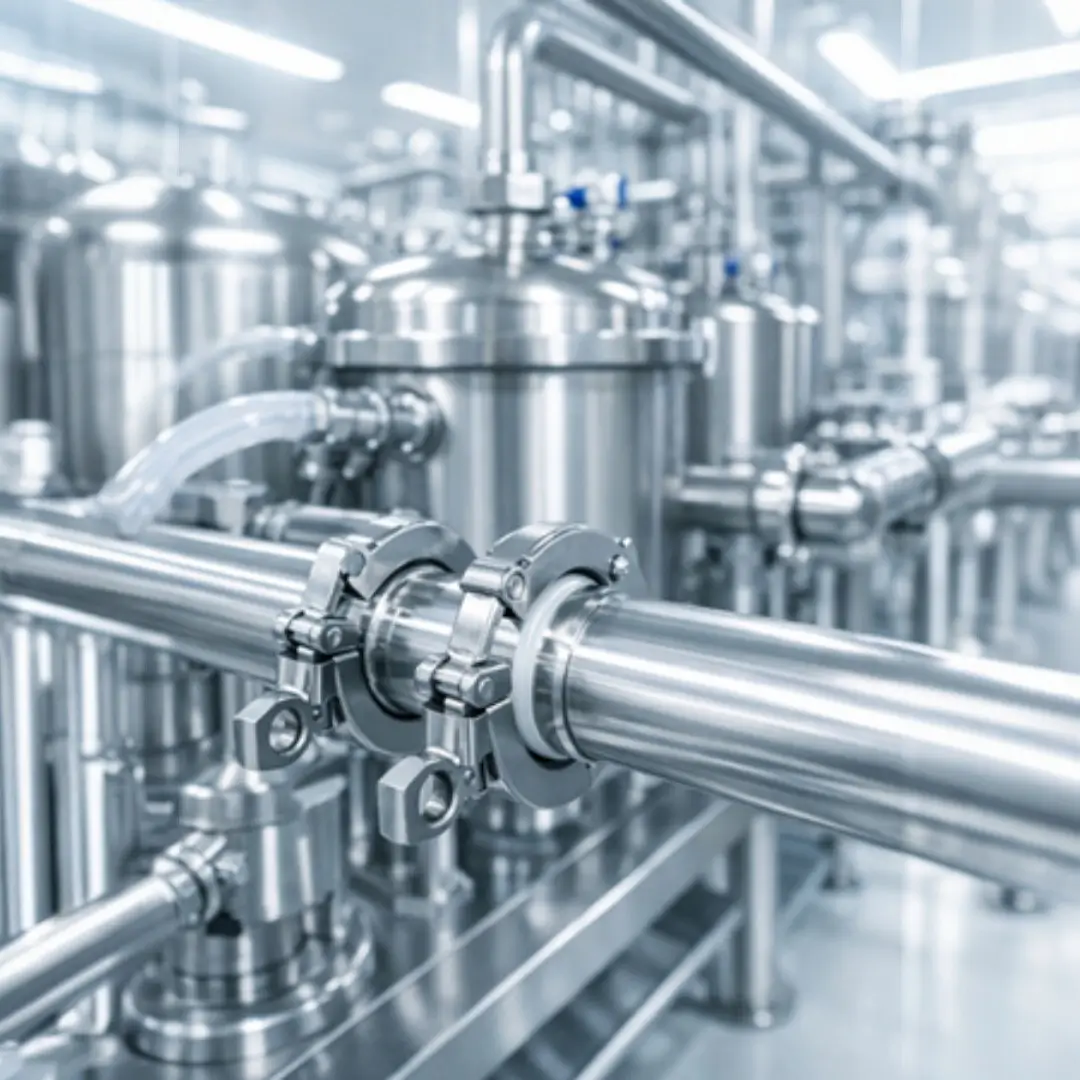

Применение санитарных клапанов по отраслям

Монтаж и обслуживание

Правильный монтаж и регулярное обслуживание напрямую влияют на эффективность работы. Клапаны следует устанавливать строго по направлению стрелки на корпусе — она указывает направление потока. Для пружинных моделей предпочтительно вертикальное положение. Все соединения должны быть санитарными — Clamp, DIN или SMS. Перед установкой проверяют чистоту уплотнений, а после CIP/SIP-циклов проводят визуальный контроль герметичности. При необходимости уплотнения заменяются — обычно каждые 6–12 месяцев. Очистка должна проводиться мягкими моющими средствами, чтобы не повредить зеркальную поверхность стали.

Рекомендации по обслуживанию санитарных обратных клапанов

Преимущества использования санитарных клапанов

Санитарные обратные клапаны — это не просто элемент трубопровода, а гарантия безопасности и стабильности производства. Они обеспечивают надёжную защиту от обратного потока, предотвращают затопление и загрязнение оборудования, повышают эффективность технологических линий. Дополнительно они снижают риск перекрёстного загрязнения и продлевают срок службы насосов и дозаторов. Благодаря модульной конструкции клапаны легко разбираются и обслуживаются. Все изделия соответствуют международным стандартам EHEDG, 3-A, FDA и DIN, что делает их идеальным выбором для предприятий пищевой и фармацевтической отраслей.

Заключение

Обратные клапаны — это надёжные и технологичные устройства, без которых невозможно представить безопасное производство. Они обеспечивают гигиену, стабильность давления и защиту от аварийных ситуаций. При выборе пищевой запорной арматуры важно учитывать тип среды, давление, температуру и частоту санитарных циклов. Использование качественных санитарных клапанов позволяет сократить потери, повысить производительность и гарантировать безопасность конечного продукта.
