Американка с конусным и плоским уплотнением: в чём разница и что выбрать

У американки с плоским уплотнением герметичность разъёмного стыка обеспечивает прокладка между торцевыми поверхностями. В конусном соединении сопрягаются детали с конической посадкой; в зависимости от конструкции стык уплотняется по металлическим поверхностям или с помощью отдельного кольца. Выбор зависит от рабочей среды, температуры, давления и устройства ответной части. Разберём, какая американка подойдёт для нового узла и что проверить при замене уже установленной.

Где находится уплотнение американки

Что стягивает накидная гайка

Американка состоит из двух присоединительных частей, которые стягиваются накидной гайкой. Внутри этого разъёма находится место уплотнения. Гайка создаёт прижим, необходимый для герметичности: сжимает предусмотренную конструкцией прокладку либо прижимает сопрягаемые поверхности. По внешнему виду собранного фитинга не всегда понятно, что находится внутри. Для определения исполнения нужны описание, чертёж или осмотр разобранного изделия при безопасно отключённом трубопроводе.

Почему важно отличать разъём от подключения к трубе

У резьбовой американки есть ещё соединения с трубой или арматурой по обе стороны от гайки. Их способ герметизации определяется типом присоединения. При этом уплотнение разъёма работает отдельно от уплотнения трубной резьбы. Поэтому вопрос, нужно ли наматывать ФУМ-ленту на американку, требует уточнения места: накидная гайка и резьбовой конец фитинга выполняют разные задачи. Намотка на резьбу гайки не заменяет отсутствующее кольцо, повреждённую прокладку или исправную металлическую посадку.

Общее устройство и примеры применения разобраны в статье о том, где фитинг американка упрощает монтаж и обслуживание арматуры. Здесь сосредоточимся на выборе уплотнения: какие детали должны соприкасаться, что потребуется при разборке и почему одинаковый размер резьбы ещё не делает два соединения взаимозаменяемыми.

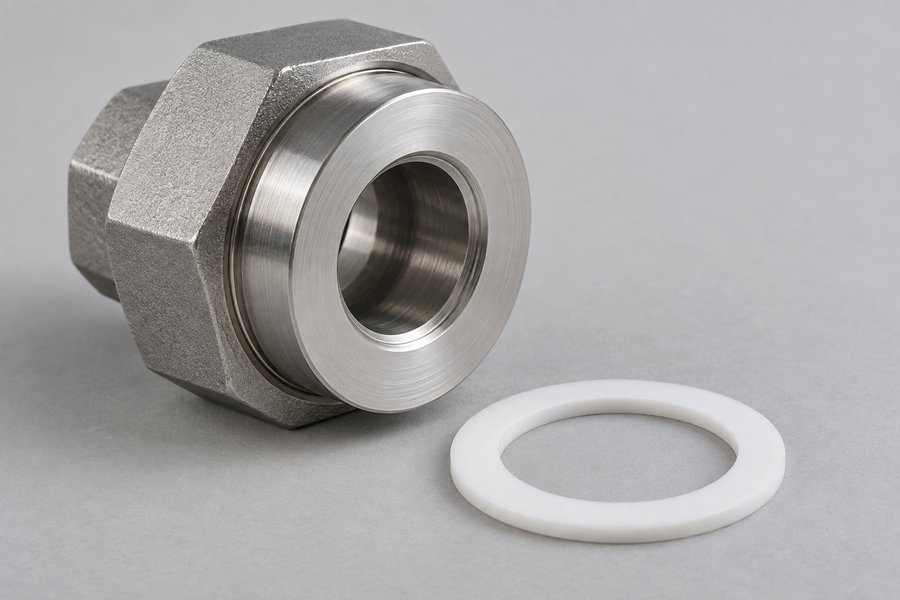

Как устроена американка с плоской прокладкой

В соединении с плоской прокладкой предусмотрены ответные торцевые поверхности. Между ними располагается уплотнитель нужного размера и толщины. При затяжке гайки он сжимается и перекрывает путь для утечки. На герметичность влияют состояние обеих поверхностей, положение прокладки и приложенное усилие. Если кольцо смещено, имеет надрыв или попало на неподходящую кромку, увеличение затяжки может только ухудшить ситуацию.

Что учитывать при замене прокладки

Для подбора нужны наружный и внутренний диаметры, толщина, материал и условия работы. Уплотнитель должен занимать предусмотренное место, не перекрывать проход и не выдавливаться из стыка. Обозначение размера американки, например 1 дюйм, само по себе не задаёт все размеры её прокладки. У разных серий посадочные места могут отличаться. Надёжнее подбирать расходную деталь по артикулу соединения или размерам, указанным изготовителем. Материал также нельзя выбирать только по внешнему виду. Белое кольцо не даёт достаточно сведений о составе, а чёрное может быть изготовлено из разных эластомеров. Для воды, растворов, масел и других сред требования различаются. В документации проверяют совместимость уплотнения с конкретной жидкостью или газом и допустимую температуру. Если используется раствор, имеют значение его состав и концентрация. Замена штатной детали на внешне похожую требует проверки этих условий.

Конусная американка: два разных способа уплотнения

Контакт металл по металлу

В таком исполнении герметичность создаётся при прижатии предусмотренных конструкцией металлических поверхностей. Отдельной мягкой прокладки в этом стыке нет. Рабочие участки должны оставаться чистыми и неповреждёнными: частица загрязнения или царапина в зоне контакта может стать причиной утечки. При разборке детали нужно защищать от ударов и попадания стружки. Произвольно шлифовать посадку или добавлять в неё самодельное кольцо нельзя: это меняет геометрию соединения.

Конус с уплотнительным кольцом

У другой конструкции коническая посадка сочетается с отдельным кольцом, установленным в предусмотренном для него месте. Оно участвует в герметизации и является необходимой деталью. Такое соединение нельзя собирать без уплотнителя в расчёте на то, что металлические части сами перекроют утечку. Если кольцо потеряно или повреждено, требуется подходящая замена. Возможность работы, температура и допустимые среды зависят в том числе от его материала. Поэтому выражение конусная американка без прокладки подходит только к исполнению, в котором изготовитель действительно предусмотрел металлическое уплотнение. Само слово «конусная» отсутствия кольца не гарантирует. При покупке полезно прямо спросить, чем обеспечивается герметичность разъёма, и попросить изображение посадки либо чертёж. Это особенно важно, когда в кратком названии товара указан лишь материал корпуса и размер.

Конусная посадка и коническая резьба

Конус внутри американки относится к форме сопрягаемых деталей разъёма. Коническая трубная резьба описывает другую часть изделия: резьбовое присоединение к трубопроводу. Эти признаки проверяют отдельно. Фитинг с конусной посадкой может иметь цилиндрические присоединительные резьбы. По одному слову «конусная» в названии нельзя определить ни обозначение резьбы, ни способ её герметизации на трубе.

Сравнение конусного и плоского уплотнения

Что сравниваем	Плоская прокладка	Конус металл по металлу	Конус с кольцом
Что обеспечивает герметичность	Прокладка между торцами	Сопрягаемые металлические поверхности	Предусмотренное конструкцией уплотнительное кольцо
Что осмотреть при разборке	Прокладку и обе опорные поверхности	Рабочие поверхности посадки	Кольцо, его посадочное место и сопрягаемую деталь
Что подбирать для обслуживания	Прокладку нужного материала и размеров	При повреждении посадки может потребоваться замена соединения	Совместимое кольцо нужного профиля и материала
Можно ли убрать мягкое уплотнение	Нет	Оно изначально не предусмотрено	Нет
Можно ли определить рабочее давление по типу стыка	Нет, нужны данные изделия	Нет, нужны данные изделия	Нет, нужны данные изделия
Достаточно ли совпадения резьбы гайки для замены половины	Нет	Нет	Нет

Таблица помогает определить, что именно проверять у каждого исполнения. Она не устанавливает рейтинг надёжности. Исправный фитинг с плоской прокладкой, подобранный под условия работы, может полностью решать задачу. Конусное соединение тоже требует совместимых деталей, корректной сборки и соблюдения паспортных ограничений.

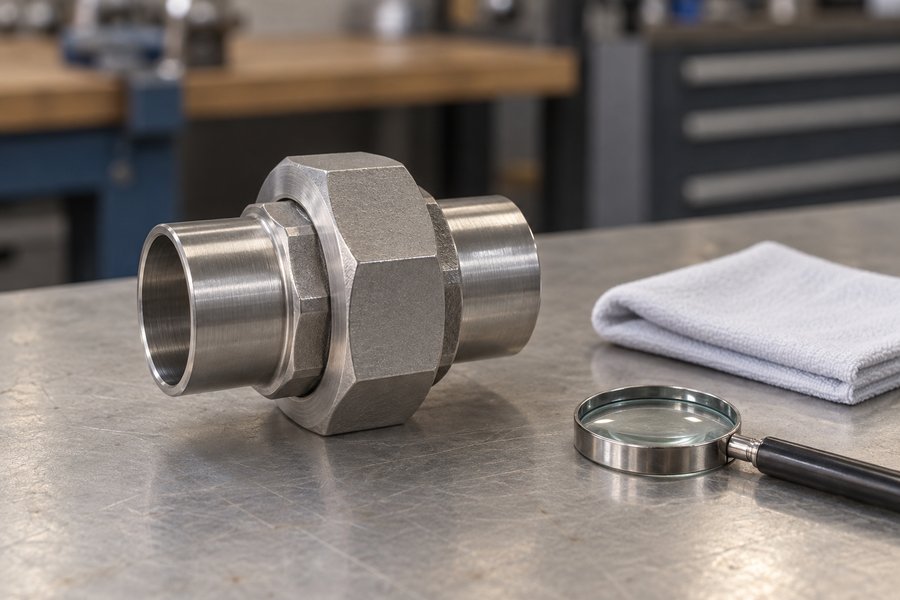

Какая американка лучше для конкретного узла

При замене существующего соединения

Сначала определяют, что остаётся на трубопроводе. Если меняется только одна половина американки, она должна подходить к сохранившейся части по всем сопрягаемым размерам. Совпадения дюймового обозначения недостаточно. Нужно проверить резьбу накидной гайки, глубину соединения, форму посадки и расположение уплотнителя. Когда артикул неизвестен и подтвердить совместимость нечем, разумнее рассмотреть замену фитинга в сборе, одновременно проверив его длину и присоединения к трубе. Если заменяется вся американка, выбор шире. Однако новая деталь должна помещаться между существующими участками без принудительного стягивания труб. Изменение строительной длины может потребовать переделки узла. Поэтому перед заказом полезно зафиксировать не только резьбу и диаметр, но и расстояние между точками подключения, доступ для ключа и возможность раздвинуть части при будущем обслуживании.

Для нового трубопровода

В новом узле сначала задают рабочую среду, давление и температуру, затем рассматривают подходящие серии. Среди вариантов с подтверждёнными характеристиками оценивают обслуживание: можно ли купить запасные кольца, удобно ли осматривать посадку, есть ли доступ к гайке. Если оборудование уже имеет свою ответную часть, выбор ограничивается её конструкцией. Для самостоятельного разъёмного фитинга между двумя трубами можно подобрать комплект целиком.

Для отопления и горячей воды

По назначению системы нельзя заранее объявить победителем конусное или плоское уплотнение. Важно проверить допустимый режим конкретного изделия при рабочей температуре, включая материал прокладки или кольца. Для отопления с незамерзающим теплоносителем дополнительно учитывают состав жидкости. Указание о пригодности для воды не всегда отвечает на вопрос о совместимости с конкретной смесью и её присадками. Данные по материалам и ограничениям получают из документации производителя.

Для частой разборки

Если узел планируется регулярно обслуживать, стоит заранее узнать артикул сменного уплотнения и приобрести расходные детали. У металлической посадки отдельного мягкого кольца нет, но её состояние всё равно придётся контролировать после разъединения. Ни одному типу нельзя обещать неограниченное число сборок. Решение о повторном использовании принимают по инструкции и результатам осмотра, а повреждённые элементы заменяют.

Давление, температура и материал корпуса

Почему название конструкции не задаёт PN

Обозначение PN относится к конкретному изделию. Из слов «плоская» или «конусная» нельзя вывести допустимое рабочее давление. Также нельзя переносить характеристики похожего латунного фитинга на нержавеющий или значения одной серии на другую. При подборе сопоставляют условия системы с паспортом выбранного артикула. Если документация приводит зависимость допустимого давления от температуры, используют значение для своего режима, а не только наиболее заметную цифру в названии.

Что означает PTFE в карточке товара

PTFE обозначает политетрафторэтилен, который также называют фторопластом-4. Эта запись сообщает материал уплотняющей детали, но не описывает её профиль. По ней нельзя уверенно решить, что перед нами именно плоская прокладка. Для определения формы нужен чертёж или подробная спецификация. Аналогично AISI 304 и AISI 316 характеризуют сталь деталей, а не принцип герметизации американки. Материал корпуса и устройство уплотнения нужно рассматривать как отдельные параметры.

Что проверить перед сборкой

Части соединения должны подходить друг к другу без принудительного изгиба труб. Американку нельзя использовать как средство исправления заметного перекоса или недостаточной длины участка. До затяжки проверяют взаимное положение деталей и чистоту рабочих поверхностей. Если для совмещения приходится тянуть трубу ключом или сильно прижимать оборудование, сначала исправляют компоновку и крепления. Возможный угловой допуск учитывают только тогда, когда он прямо предусмотрен изготовителем конкретного соединения.

Уплотнитель и накидная гайка

Прокладку или кольцо устанавливают в штатное место без перекручивания и посторонних частиц. Две прокладки вместо одной, случайно подобранная толщина и добавленный герметик изменяют условия работы стыка. Такие способы нельзя считать штатным ремонтом. Резьба гайки должна входить в зацепление без перекоса. Если она заедает с первых оборотов, сборку останавливают и проверяют детали, вместо того чтобы продолжать затяжку инструментом. Универсального момента затяжки для всех американок нет. Он зависит от конструкции, размера и требований производителя. Кроме того, допустимое усилие для присоединительной резьбы может отличаться от значения для накидной гайки. Для монтажа используют предусмотренные грани или специальный инструмент, а соседнюю деталь удерживают от проворачивания. После сборки соединение проверяют на герметичность по процедуре, принятой для данной системы, с соблюдением ограничений её компонентов.

Почему нельзя менять плоскую прокладку на конусную

Профиль уплотнения связан с формой посадочного места. Плоское кольцо должно опираться на подходящие торцы, а профильное или круглое кольцо работает в предусмотренной для него геометрии. Если положить случайную прокладку между несовместимыми поверхностями, её может пережимать, выдавливать или повреждать кромкой. То, что гайка закрутилась и первая проверка не обнаружила капель, не подтверждает правильность переделки.

Переход с одной конструкции на другую выполняют заменой совместимого узла либо с помощью специально предназначенного адаптера, если он предусмотрен для этих деталей. Универсального переходника для любой американки нет. Особенно внимательно нужно относиться к попытке соединить половины разных марок: резьба может совпасть, а глубина посадки и положение уплотняющих поверхностей оказаться другими. Для сохранения одной половины требуется подтверждённая совместимость со второй.

Если американка течёт после сборки

Сначала определяют место утечки: разъём под гайкой, подключение к трубе или повреждение корпуса. Вода может стекать по поверхности, поэтому мокрая гайка ещё не доказывает неисправность её уплотнения. Перед разборкой участок отключают, исключают повторную подачу среды, сбрасывают давление и при необходимости охлаждают и опорожняют. Ослаблять соединение под давлением для проверки прокладки нельзя.

Что обнаружено	Что проверить	Как действовать
Плоская прокладка смята, надорвана или смещена	Её размеры, опорные торцы и взаимное положение деталей	Устранить причину повреждения и установить совместимую новую прокладку
На конусе с кольцом уплотнитель отсутствует или повреждён	Комплектность, профиль кольца и состояние посадочного места	Подобрать штатную замену; не собирать без необходимого кольца
На металлической посадке загрязнение или повреждение	Обе сопрягаемые поверхности после очистки допустимым способом	Оценить пригодность деталей; при повреждении обратиться к изготовителю или заменить соединение
Гайка затянута, но части стоят с перекосом	Соосность, крепления и нагрузку от трубопровода	Исправить положение узла и проверить, не повреждено ли уплотнение
Течь появилась после замены одной половины	Совместимость деталей, глубину и форму посадки	Использовать подтверждённую пару либо заменить американку в сборе

Эти признаки помогают выбрать направление проверки, но не заменяют осмотр. Если на корпусе или гайке есть трещина, дальнейшая затяжка недопустима. При повторяющейся утечке после замены уплотнителя нужно проверить условия работы и нагрузку на узел. Постоянное подтягивание без выяснения причины может повредить уже исправные детали.

Вопросы о выборе американки

Какая американка надёжнее: конусная или плоская?

Универсального ответа нет. Для конкретного трубопровода выбирают изделие с подходящими характеристиками и совместимыми ответными деталями. Затем оценивают обслуживание и доступность расходников. Сам по себе конус не гарантирует большего ресурса, а наличие плоской прокладки не означает, что соединение обязательно будет подтекать.

Можно ли повторно использовать снятую прокладку?

Это зависит от материала, состояния и требований к данному соединению. Повреждённый, затвердевший или заметно деформированный уплотнитель возвращать в узел нельзя. При плановом обслуживании лучше иметь подходящую новую деталь заранее: так решение не придётся принимать только потому, что замены нет под рукой.

Можно ли поставить любую американку того же диаметра?

При замене изделия целиком проверяют присоединения, строительную длину и рабочие параметры. При замене половины дополнительно требуется совместимость внутреннего разъёма. Размер 1/2, 3/4 или 1 дюйм не описывает всю конструкцию и не служит достаточным основанием для такой замены.

Нужно ли наматывать ленту на конус?

Для исправного штатного разъёма с металлической посадкой или кольцом такая намотка не является предусмотренным способом уплотнения. У конуса должна работать его собственная конструкция. Уплотнение присоединительной трубной резьбы выбирают отдельно по инструкции к фитингу и требованиям системы.

Как заказать подходящее соединение

В заявке укажите размер и тип присоединений, материал корпуса, рабочую среду, температуру и давление. Добавьте требуемое исполнение разъёма: плоская прокладка, металлическая конусная посадка или конус с кольцом. При замене существующей детали приложите артикул и фотографию её сопрягаемых поверхностей. Если сохраняется половина фитинга, сообщите об этом до подбора.
