Дисковые затворы с приводами в сборе представляют собой полностью укомплектованный арматурный узел, включающий корпус затвора, запорный диск, уплотнение и привод (пневматический, электрический или механический). Такое исполнение используется в трубопроводных системах, где требуется дистанционное, автоматизированное или силовое управление потоком без дооснащения оборудования на месте монтажа.
В каталоге NewKey представлены дисковые затворы с приводами в сборе на базе межфланцевых и фланцевых дисковых затворов, выполненные из чугуна и нержавеющей стали, с возможностью подбора привода под конкретные условия эксплуатации.
Что представляет собой дисковый затвор с приводом в сборе
Концепция «в сборе»
Затвор с приводом в сборе — это не просто дисковый затвор и отдельный привод. Узел подбирается и комплектуется с учётом:
- крутящего момента затвора;
- диаметра (DN);
- давления (PN);
- типа уплотнения;
- режима работы (частота циклов, аварийное закрытие и т.д.).
Привод устанавливается на затвор через монтажный комплект (переходная плита, вал, крепёж), что обеспечивает корректную передачу усилия и исключает ошибки при самостоятельной сборке на объекте.
Почему применяют именно готовые сборки
Исполнение «затвор + привод» снижает:
- риски неправильного подбора привода;
- ошибки при монтаже;
- время ввода оборудования в эксплуатацию.
Это особенно важно для промышленных объектов, где узел должен быть готов к работе сразу после установки в трубопровод.
Типы дисковых затворов, на которые устанавливаются приводы
Межфланцевые дисковые затворы с приводами
Межфланцевые дисковые затворы с приводами применяются там, где важны компактность и минимальная строительная длина. Привод устанавливается на корпус затвора без изменения его принципа монтажа между фланцами трубопровода.
Такое решение распространено:
- в насосных станциях;
- в системах водоснабжения и теплоснабжения;
- в технологических линиях с ограниченным монтажным пространством.
Фланцевые дисковые затворы с приводами
Фланцевые дисковые затворы с приводами образуют более жёсткий и самостоятельный узел. Интегрированные фланцы корпуса обеспечивают устойчивость к монтажным нагрузкам, а привод позволяет автоматизировать управление на средних и больших диаметрах.
Фланцевое исполнение чаще применяется:
- на ответственных промышленных трубопроводах;
- при повышенных нагрузках;
- в системах с высокими требованиями к надёжности соединения.
Тип затвора и особенности установки привода
| Тип затвора | Особенности | Где применяется |
|---|
| Межфланцевый | Компактный узел, зажим между фланцами | Насосные, компактные линии |
| Фланцевый | Жёсткий самостоятельный узел | Промышленные и магистральные линии |
Материалы корпуса дисковых затворов в сборе

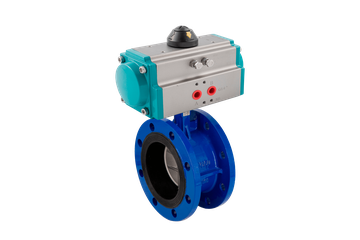

Чугунные дисковые затворы с приводами
Чугун используется для систем с нейтральными и слабоагрессивными средами. Чугунные корпуса обеспечивают прочность, устойчивость к вибрациям и длительный ресурс при стандартных температурах и давлениях.
Типовые области применения:
- водоснабжение и водоотведение;
- тепловые сети;
- коммунальная инфраструктура;
- насосные и распределительные станции.
Нержавеющие дисковые затворы с приводами
Нержавеющая сталь применяется там, где требуется повышенная коррозионная стойкость и стабильность параметров при агрессивных средах.
В практике используются следующие марки:
- AISI 304 / 08Х18Н10 — универсальное промышленное исполнение;
- AISI 304L — для температурно нагруженных узлов;
- AISI 316 / 03Х17Н14М2 — для химически активных сред;
- AISI 316L / 316Ti — для агрессивных и высокотемпературных условий.
Материал корпуса и область применения
| Материал | Марка | Типовые среды |
|---|
| Чугун | — | Вода, теплоносители |
| Нержавеющая сталь | AISI 304 / 304L | Нейтральные технологические среды |
| Нержавеющая сталь | AISI 316 / 316L / 316Ti | Агрессивные и химические среды |
Типы приводов, применяемых в сборках
Пневматические приводы
Пневматические приводы применяются в системах, где требуется высокая скорость срабатывания и надёжность при частых циклах. Возможны исполнения:
- нормально-закрытые;
- нормально-открытые;
- двустороннего действия.
Электрические приводы
Электроприводы используются при необходимости точного позиционирования и интеграции в системы автоматизации. Доступны различные напряжения питания (220 В, 380 В, 24 В) и интерфейсы управления.
Механические редукторы
Редукторы применяются на больших диаметрах, где ручное управление невозможно без усиления.
Уплотнения дисковых затворов с приводами
Основные типы уплотнений
В зависимости от среды и температуры применяются:
- EPDM — вода, теплоносители;
- NBR — масла и нефтепродукты;
- FKM — химически активные среды;
- PTFE — высокие температуры и агрессивные среды.
Уплотнение и условия эксплуатации
| Уплотнение | Рабочая среда | Температурный диапазон |
|---|
| EPDM | Вода, пар | Средний |
| NBR | Масла | Средний |
| FKM | Химия | Повышенный |
| PTFE | Химия, высокие температуры | Высокий |
Типичные ошибки при выборе затвора с приводом
- Недооценка крутящего момента. Частая ошибка — выбор привода «по диаметру», без учёта момента, создаваемого давлением и типом уплотнения.
- Неверный выбор материала. Использование чугунного затвора в агрессивной среде или при повышенных температурах приводит к ускоренному износу и отказу узла.
Итог
Дисковые затворы с приводами в сборе — это готовое инженерное решение для автоматизации трубопроводов. Возможность установки привода как на межфланцевые, так и на фланцевые дисковые затворы, а также выбор между чугунными и нержавеющими корпусами позволяет адаптировать узел под конкретные условия эксплуатации без компромиссов по надёжности.
