Почему стучит обратный клапан: причины нестабильной работы и как избежать быстрого износа

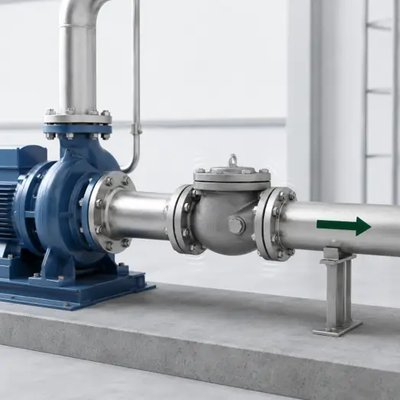

Обратный клапан должен работать тихо. В нормальном режиме поток открывает запирающий элемент, клапан остается в устойчивом положении, а при остановке или развороте потока закрывается. Без ручки, без привода, без команды оператора. Но на объектах часто встречается другая картина: клапан дребезжит, быстро щелкает, хлопает, вибрирует или издает повторяющийся металлический звук. Иногда это слышно как частое «клац-клац-клац». Такое явление называют стуком, дребезгом, хлопаньем или нестабильной работой обратного клапана.

Главная мысль здесь простая: если обратный клапан стучит постоянно, это не нормальный рабочий звук. Чаще всего запирающий элемент не открыт полностью. Он зависает в промежуточном положении, поток то поднимает его, то отпускает, и деталь начинает ударяться о седло, направляющую, ограничитель или корпус. Такой режим опасен. Клапан может изнашиваться быстрее, чем должен. Повреждаются седло, диск, тарелка, шар, пружина, ось или направляющие. Растет перепад давления, появляются шум и вибрация. В итоге обратный клапан, который должен спокойно защищать систему от обратного потока, сам становится источником проблемы.

Что такое нестабильное колебание обратного клапана

Нестабильное колебание — это режим, при котором запирающий элемент внутри обратного клапана постоянно движется и не может занять устойчивое положение. Он не находится уверенно ни в открытом, ни в закрытом состоянии. У поворотного обратного клапана может дрожать створка. У двухстворчатого — створки. У пружинного тарельчатого — тарелка или диск. У шарового — шар. У поршневого — поршень или направляемый запирающий элемент.

Причина почти всегда связана с тем, что поток не создает условий для полного открытия клапана. Расход слишком мал, скорость недостаточная, перепад давления не дотягивает до нужного значения, пружина слишком жесткая, клапан слишком большой по размеру или выбран тип, который не подходит к этому участку. В нормальном режиме обратный клапан должен быть либо полностью открыт, либо закрыт. Частично открытое положение для него плохое. Поток проходит через уменьшенное сечение, возникает дополнительное сопротивление, а внутренние детали работают на удар и вибрацию.

Как выглядит проблема	Что может происходить внутри
Клапан часто щелкает	Запирающий элемент ударяется о седло или ограничитель
Есть дребезг при работе насоса	Расхода не хватает для полного открытия
Слышны хлопки при остановке	Клапан закрывается поздно и ударно
Труба вибрирует рядом с клапаном	Поток нестабилен, элемент колеблется
Клапан быстро износился	Он долго работал частично открытым

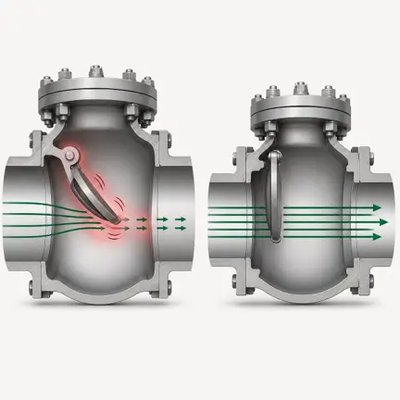

Сам по себе звук — уже повод проверить схему. Обратный клапан не должен постоянно находиться в промежуточном положении.

Почему клапан может быть слишком большим для системы

Одна из самых частых ошибок — выбирать обратный клапан по размеру трубы. Например, труба DN 50, значит и клапан DN 50. Вроде логично. Но для обратного клапана этого мало. DN показывает присоединительный размер. Он не говорит, какой расход реально идет по системе и достаточно ли этого расхода, чтобы открыть конкретный клапан полностью. Если клапан слишком большой для фактического расхода, поток не может удержать запирающий элемент в полностью открытом положении. Диск или тарелка приоткрываются, но не доходят до нормального рабочего положения. Дальше начинается дрожание: поток толкает элемент, элемент возвращается назад, потом поток снова пытается его открыть. Для запорной арматуры большой проход часто кажется плюсом. Меньше сопротивление, меньше потери давления. Но для обратного клапана слишком большой проход может стать проблемой. Ему нужен поток, который не просто пройдет через корпус, а откроет внутренний элемент и удержит его открытым.

Поэтому правильный вопрос при подборе звучит так: какой расход будет через клапан в нормальном режиме? А не только какой диаметр трубы.

Подход	Почему может быть ошибка
Берем клапан по DN трубы	Не учитываем фактический расход
Берем «с запасом»	Запирающий элемент может не открываться полностью
Смотрим только PN	Давление не показывает устойчивость открытия
Не уточняем Kv или Cv	Не понимаем, как клапан работает в потоке
Не смотрим минимальный расход	Риск нестабильной работы остается незамеченным

Если клапан уже установлен и стучит, замена на такой же новый часто не решает проблему. Новый клапан будет работать в том же режиме и снова начнет дребезжать.

Минимальная скорость потока: почему она важна

Для поворотных и двухстворчатых обратных клапанов важна минимальная скорость потока. Поток должен быть достаточно сильным, чтобы поднять створку или створки до устойчивого открытого положения. Если скорость меньше нужной, створка остается частично открытой. Она попадает в зону нестабильного потока и начинает колебаться. Это особенно заметно в системах с переменным расходом: насос работает не на полной производительности, часть потока уходит через обводную линию, расход меняется по режиму, а клапан все время находится на границе открытия.

Минимальная скорость зависит от конструкции, размера, массы створки, положения установки, среды и конкретной серии клапана. Ее нельзя определить на глаз по DN. У разных производителей и разных типов обратных клапанов требования могут отличаться. На практике это значит: если клапан поворотный или двухстворчатый, нужно понимать, хватит ли скорости потока для полного открытия. Если не хватает, можно получить постоянный стук и быстрый износ.

Что влияет на открытие поворотного клапана	Почему это важно
Расход	Создает усилие на створку
Скорость потока	Помогает удерживать створку открытой
Масса створки	Чем тяжелее элемент, тем больше нужно усилие
Положение монтажа	Горизонтально и вертикально клапан может вести себя по-разному
Турбулентность	Может раскачивать створку
Вязкость среды	Меняет поведение потока и сопротивление

Если расход в системе небольшой или сильно меняется, поворотный клапан не всегда лучший выбор. Иногда лучше рассмотреть пружинное или осевое исполнение, но тоже на основании расчета, а не привычки.

Пружинные клапаны: почему важен перепад давления

У пружинных обратных клапанов есть другой важный параметр — давление начала открытия. Это перепад, при котором клапан начинает открываться. Но «начал открываться» и «полностью открыт» — разные состояния. Клапан может приоткрыться при небольшом перепаде, но для полного открытия ему часто нужен больший перепад давления. Если система дает меньше, тарелка, диск или шар остаются в промежуточном положении. Итог тот же: дребезг, неполное открытие, увеличенные потери давления и ускоренный износ. Здесь часто ошибаются. В заявке смотрят только на давление начала открытия и думают: если система создает больше, клапан подойдет. Но нужно уточнять, какой перепад нужен именно для полного открытия. Для некоторых пружинных конструкций рабочий перепад для устойчивого полного открытия может быть во много раз выше давления начала открытия.

Что можно сделать, если клапан стучит из-за пружины:

Возможная мера	Когда помогает
Подобрать клапан меньшего размера	Если нужно повысить скорость и перепад через клапан
Выбрать пружину с меньшим давлением открытия	Если поток не может уверенно открыть текущую пружину
Проверить фактический расход	Чтобы не устранять следствие вместо причины
Проверить положение установки	Некоторые конструкции чувствительны к ориентации
Уточнить данные производителя	Требования к полному открытию зависят от серии

Важно не ослаблять пружину наугад. Пружина отвечает за закрытие. Если сделать ее слишком слабой, клапан может закрываться поздно или хуже удерживать обратный поток.

Почему частично открытый клапан изнашивается быстрее

Когда обратный клапан полностью открыт, запирающий элемент находится в устойчивом положении. Поток проходит через корпус с расчетным сопротивлением. Клапан работает спокойно. Когда элемент частично открыт, ситуация другая. Проходное сечение меньше, поток ускоряется, меняется распределение давления. Запирающий элемент получает переменную нагрузку. Он может ударяться о седло, направляющую или ограничитель. Поверхности постепенно разбиваются, уплотнение повреждается, пружина устает, ось или шарнир изнашиваются. Еще один важный момент — расчетный перепад давления. В каталогах часто указывают Kv или Cv для полностью открытого клапана. Если клапан открыт только частично, фактическая пропускная способность ниже. Значит, реальный перепад давления будет выше, чем рассчитали по полному открытию.

Получается неприятный круг:

Клапан не открывается полностью.
Фактический проход меньше расчетного.
Потери давления растут.
Поток становится нестабильнее.
Запирающий элемент дребезжит сильнее.
Износ ускоряется.

Поэтому нестабильное колебание — это не просто неприятный звук. Это признак неправильной работы, который может быстро сократить ресурс клапана.

Почему обратный клапан зависит от потока сильнее другой арматуры

У шарового крана есть ручка или привод. У задвижки есть маховик или привод. У регулирующего клапана есть исполнительный механизм. Эти типы арматуры можно принудительно открыть, закрыть или поставить в нужное положение. У обычного обратного клапана такого механизма нет. Он полностью зависит от потока. Его открывают скорость, давление, перепад, плотность среды и направление движения. Его закрывают обратный поток, пружина, вес запирающего элемента или сочетание этих факторов. Поэтому обратный клапан нельзя выбирать как пассивную вставку в трубопровод. Он хоть и работает автоматически, но очень чувствителен к режиму. Если режим системы меняется, клапан тоже меняет поведение.

Особенно внимательно нужно смотреть:

насосные линии с частыми пусками и остановами;
системы с переменным расходом;
обводные линии;
участки после частотного регулирования насоса;
пульсирующий поток после компрессоров или дозирующих насосов;
линии с малым расходом относительно диаметра трубы;
участки с турбулентностью после поворотов, тройников и арматуры.

Если расход падает ниже устойчивого режима, обратный клапан может начать стучать даже при правильном DN и PN.

Что делать, если обратный клапан уже стучит

Стук нельзя игнорировать в надежде, что клапан сам приработается. Если клапан дребезжит постоянно, он уже работает в неправильном режиме. Сначала нужно понять, когда появляется звук. Если стук есть только при остановке насоса, проблема может быть связана со скоростью закрытия и обратным потоком. Поворотный клапан может закрываться поздно и хлопать по седлу. Тогда смотрят тип клапана, расстояние до насоса, риск гидроудара и возможность применения быстрозакрывающегося исполнения.

Если дребезг идет во время нормальной работы, вероятнее всего клапан не открыт полностью. Тогда проверяют расход, скорость потока, размер клапана, пружину, перепад давления и турбулентность перед клапаном. Если стук появляется только на малой нагрузке, причина может быть в переменном расходе. Например, насос работает через частотный преобразователь, система периодически снижает потребление, а клапан подобран под максимальный расход. На малом режиме он остается частично открытым.

Что проверить по порядку:

Шаг	Что проверить
1	Когда появляется стук: на пуске, в работе, на останове
2	Фактический расход через клапан
3	Достаточна ли скорость потока для выбранного типа
4	Достаточен ли перепад давления для полного открытия
5	Не слишком ли большой клапан для системы
6	Какая пружина установлена, если клапан пружинный
7	Есть ли турбулентность перед клапаном
8	Совпадает ли положение установки с требованиями производителя
9	Нет ли грязи, окалины или повреждений седла
10	Не повторяется ли причина, из-за которой вышел из строя старый клапан

Иногда помогает замена на меньший размер. Иногда — другая пружина. Иногда нужен другой тип обратного клапана. А иногда требуется изменить место установки или схему обвязки, потому что текущий поток изначально нестабилен.

Можно ли ставить обратный клапан меньшего DN

В некоторых случаях да, но не автоматически. Уменьшение размера может повысить скорость потока и помочь запирающему элементу полностью открываться. Поэтому для поворотных и двухстворчатых клапанов иногда рассматривают размер меньше диаметра линии. Но это решение требует проверки. Меньший клапан даст больший перепад давления. Если система чувствительна к потерям, это может стать проблемой. Также нужно проверить допустимую скорость, шум, эрозию, риски кавитации на жидкостях, присоединение и монтаж.

Для пружинных клапанов уменьшение размера тоже может помочь, потому что перепад через клапан вырастет и внутренний элемент откроется увереннее. Но если перепад станет слишком большим, насос или система могут потерять эффективность. Правильный подход такой: сначала определить фактический расход, потом подобрать клапан под этот расход, а уже затем смотреть, совпадает ли он с размером трубы. Иногда совпадает. Иногда нет.

Решение	Когда может помочь	Что проверить
Меньший DN клапана	Расход не открывает текущий клапан	Потери давления и допустимую скорость
Другая пружина	Текущий клапан начинает открываться, но не доходит до полного открытия	Закрытие при обратном потоке
Другой тип клапана	Поворотная конструкция хлопает или дребезжит	Монтаж, среду, расход, давление
Изменение места установки	Перед клапаном турбулентный поток	Прямые участки и компоновку
Чистка или фильтрация	Седло загрязняется и клапан пропускает	Причину загрязнения

Нельзя просто поставить клапан меньше только для устранения стука. Нужно убедиться, что система выдержит новые потери давления, а клапан будет работать в расчетном диапазоне.

Какие данные нужны для нормального подбора

Чтобы подобрать обратный клапан без гадания, нужно собрать данные по системе. Одной фразы «нужен обратный клапан DN 80 PN 16» мало. Она показывает присоединение и номинальное давление, но не показывает, как клапан будет открываться.

Для нормального подбора нужны:

Данные	Зачем нужны
Среда	Влияет на выбор материала, уплотнений и конструкции
Расход (минимальный, рабочий, максимальный)	Позволяет понять, будет ли клапан полностью открываться
Давление в системе	Нужно для проверки рабочего режима и прочности
Перепад давления на клапане	Важен для открытия и устойчивой работы
Температура	Ограничивает выбор материалов и уплотнений
Диаметр трубопровода	Нужен для присоединения и компоновки
Положение установки	Некоторые конструкции чувствительны к ориентации
Тип насоса или источника потока	Помогает оценить пульсации и режим работы
Наличие частотного регулирования	Позволяет учесть работу на пониженных расходах
Требования по шуму и гидроудару	Влияют на выбор конструкции клапана

Если система работает в нескольких режимах, важно учитывать не только максимальный расход. Очень часто проблемы возникают именно на минимальном расходе, когда клапан перестает удерживаться в полностью открытом положении.

Расход, Kv и перепад давления

Для оценки работы клапана полезно понимать связь между расходом, пропускной способностью и перепадом давления.

Для жидкостей часто используют зависимость:

Q = Kv × √(ΔP / ρотн)

где:

Q — расход;
Kv — коэффициент пропускной способности;
ΔP — перепад давления на клапане;
ρотн — относительная плотность среды.

Важно понимать, что значения Kv в каталогах обычно относятся к полностью открытому клапану. Если обратный клапан открыт лишь частично, его фактическая пропускная способность становится ниже паспортной. При том же расходе перепад давления возрастает. Это дополнительно ухудшает режим работы и может усиливать колебания запирающего элемента.

Поэтому при анализе проблемы недостаточно посмотреть только на DN или давление открытия. Нужно понимать, какой расход реально проходит через клапан и в каком положении находится его внутренний механизм.

Типичные ошибки при выборе обратного клапана

На практике большинство случаев стука связано не с заводским браком, а с ошибками подбора или эксплуатации.

Наиболее распространенные ошибки:

Ошибка	Возможное последствие
Выбор только по DN трубы	Клапан не открывается полностью
Выбор «с запасом» по размеру	Недостаточная скорость потока
Игнорирование минимального расхода	Дребезг на частичных режимах
Учет только давления открытия	Клапан не доходит до полного открытия
Отсутствие данных по перепаду давления	Нестабильная работа
Установка после зоны сильной турбулентности	Колебания запирающего элемента
Замена старого клапана на такой же без анализа причины	Повторение проблемы
Выбор конструкции по привычке	Несоответствие реальному режиму работы

Чем раньше выявлена причина, тем дешевле обходится решение. Замена седла, диска или всего клапана обычно стоит значительно дороже, чем корректный подбор на этапе проекта.

Вывод

Если обратный клапан постоянно стучит, дребезжит или хлопает, это обычно говорит о том, что он работает вне расчетного режима.

Чаще всего причина связана с одним из следующих факторов:

клапан слишком большой для фактического расхода;
скорость потока недостаточна для устойчивого открытия;
перепад давления не обеспечивает полное открытие;
неправильно выбрана пружина;
конструкция клапана не подходит для режима работы;
поток перед клапаном слишком турбулентный;
система регулярно работает на малых нагрузках.

Сам звук редко является основной проблемой. Гораздо важнее то, что за ним стоит: повышенный износ, рост потерь давления, вибрация, повреждение внутренних деталей и сокращение срока службы оборудования. Поэтому при появлении стука стоит не просто менять клапан на новый, а проверить фактический расход, перепад давления, скорость потока и соответствие конструкции условиям эксплуатации. В большинстве случаев именно эти параметры позволяют найти настоящую причину нестабильной работы и подобрать решение, которое устранит проблему надолго.
