Обратный клапан и гидроудар: как время закрытия влияет на безопасность системы

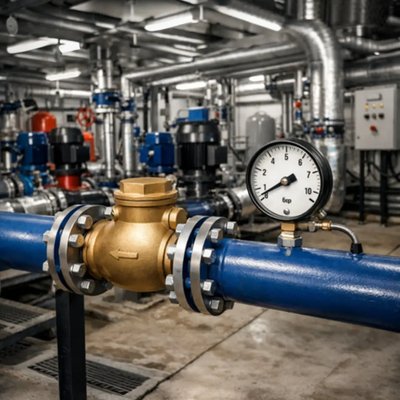

Обратный клапан чаще всего воспринимают как нечто простое: поставили по стрелке, проверили герметичность, забыли. Его роль сводят к одному: «чтобы вода не пошла назад». Но как только система сталкивается с гидроударом, выясняется, что именно поведение обратного клапана при закрытии может стать либо частью проблемы, либо частью решения. Время закрытия влияет не только на комфорт (шум, хлопки в трубах), но и на реальные риски: разгерметизация, повреждение насосов, выход из строя фланцевых соединений и опор.

Чтобы избежать этого, важно смотреть на обратный клапан не как на «железку на пружинке», а как на динамический элемент системы. Масса движущейся жидкости, длина трубопровода, скорость потока и характер остановки насоса вместе с временем закрытия формируют картину того, насколько система уязвима к гидроудару.

Что такое гидроудар и почему он опасен

Гидроудар — это резкий скачок давления в трубопроводе при быстром изменении скорости потока. Проще говоря, поток жидкости с определённой массой и скоростью внезапно тормозят или разворачивают, и это торможение превращается в ударную волну, которая распространяется по системе. С точки зрения физики всё довольно прозрачно: энергия движения потока должна куда-то деться, и если её не поглотить плавно, она превращается в кратковременный, но очень высокий импульс давления.

Последствия гидроудара зависят от прочности системы и запаса безопасности, но типичная картина выглядит так: на фланцах появляются протечки, прокладки начинают «поддувать», возникают микротрещины в сварных швах, расшатываются опоры трубопроводов. При сильных ударах возможен выход из строя насосов, деформация корпусов арматуры, разрушение слабых участков труб. Часто первым «сигналом» становится глухой удар или серия хлопков в трубопроводе при остановке насоса — это уже повод задуматься, что не всё в порядке с динамикой потока.

Особенно чувствительны к гидроудару длинные магистрали с высокой скоростью потока и системами, где есть резкие остановки: аварийное отключение насосов, быстрозакрывающаяся арматура, внезапное перекрытие потока. Обратный клапан стоит как раз на стыке этих событий: он должен быстро отсечь обратный поток, но при этом не спровоцировать ударную волну своим «хлопком».

Роль обратного клапана в динамике потока

Обратный клапан встраивают в систему с понятной задачей: не допустить движение среды в обратном направлении. В типовом случае это защита насоса от обратного вращения и гидравлической нагрузки при остановке, а также разделение контуров, чтобы одна линия не «подпирала» другую обратным потоком.

Однако в реальности обратный клапан не просто «есть/нет», а активно участвует в переходных процессах. Пока насос работает и поток направлен правильно, клапан открыт. Как только насос останавливается, давление на стороне напора падает, а со стороны системы ещё некоторое время держится. В этот момент поток стремится поменять направление, а обратный клапан начинает закрываться.

Если закрытие происходит слишком быстро, поток фактически «натыкается» на внезапно возникшую стенку, и избыток энергии превращается в гидроудар. Если же клапан закрывается слишком медленно, успевает разогнаться обратный поток, который затем будет резко остановлен — либо этим же клапаном на последних градусах хода, либо другими элементами системы. В обоих сценариях ударные нагрузки возрастают, вопрос только в том, где именно они «выстрелят».

Время закрытия: слишком быстро, слишком медленно или «как надо»

С точки зрения безопасности системы критично именно время закрытия обратного клапана. Это время можно условно представить как отрезок, за который запорный элемент проходит от полностью открытого положения до посадки на седло после того, как поток начинает падать или меняться по направлению.

Если закрытие происходит почти мгновенно, запорный орган «рубит» поток. Для оператора это может звучать как резкий хлопок, для системы — выглядеть как скачок давления, особенно заметный на длинных участках с высокой скоростью. При этом сам клапан испытывает значительные динамические нагрузки: удар по седлу, вибрацию, возможный отскок.

Если же клапан слишком «ленивый», он позволяет массе жидкости пройти значительный путь в обратном направлении. Поток разгоняется, и в какой-то момент всё равно должен быть остановлен. Результат может быть не менее неприятным: многократные колебания затвора (открытие-закрытие), серия более мелких ударов, нестабильное давление.

В реальности оптимальный режим лежит между этими двумя крайностями. Клапан должен успеть перекрыть поток до того, как обратный разгон станет значительным, но закрытие должно быть достаточно плавным, чтобы не превращать окончание движения в удар.

Сравнение вариантов закрытия

Вариант закрытия	Потенциальные последствия для системы
Слишком быстрое закрытие	Резкий скачок давления, гидроудар, ударные нагрузки на трубопровод, арматуру и опоры, шум, вибрация
Слишком медленное закрытие	Значительный обратный поток, последующее резкое торможение, «долбёж» по клапану, нестабильное давление и ускоренный износ

Типы обратных клапанов и их характер закрытия

Выбор конструкции существенно влияет на то, как быстро и в какой манере будет закрываться обратный клапан.

Подпружиненные обратные клапаны обычно отличаются быстрым срабатыванием. Пружина помогает затвору «догнать» падающий поток, и клапан закрывается практически сразу, как только давление и скорость снижаются. Это плюс с точки зрения ограничения обратного потока, но минус с точки зрения риска гидроудара, особенно если система не рассчитана на столь резкое торможение потока.

Поворотные (створчатые) клапаны используют массу створки, поток и гравитацию. Их поведение более инерционное: створка закрывается не только под действием обратного давления, но и под собственным весом. В некоторых исполнениях применяют противовес или демпфер, чтобы управлять траекторией и временем закрытия. Такие решения позволяют сделать процесс менее резким и лучше адаптировать клапан к конкретной системе.

Двухстворчатые и дисковые конструкции имеют меньший ход запорного органа, поэтому закрываются быстрее, чем классические поворотные с большой створкой. Это помогает быстрее отреагировать на изменение потока, но при неправильном подборе может усилить ударный характер закрытия.

Отдельно стоят клапаны с демпферами, гидроприводами и регулируемыми противовесами. Они применяются там, где риск гидроудара особенно высок: большие диаметры, высокие скорости, длинные магистрали, дорогое или чувствительное оборудование. Возможность «подстроить» время и характер закрытия под реальные режимы даёт серьёзный плюс к безопасности системы, хотя такие решения сложнее и дороже.

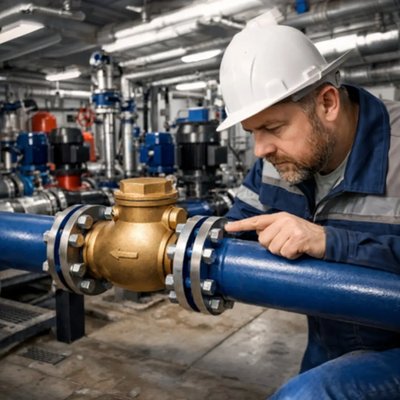

Как параметры системы меняют требования к времени закрытия

Одного выбора конструкции мало: на поведение обратного клапана сильно влияют условия, в которых он работает. Чем выше скорость потока и больше диаметр трубопровода, тем больше масса движущейся среды и тем болезненнее система реагирует на резкие изменения. Там, где по узкой трубе медленно течёт вода, быстрый клапан может не создать серьёзной проблемы, а в крупной магистрали с высокой скоростью тот же тип арматуры спровоцирует серьёзный гидроудар.

Длина трубопровода тоже играет свою роль. В длинных линиях волновые процессы проявляются сильнее: возникший скачок давления «гуляет» по системе, отражается от ответвлений, изменённых сечений и закрытых запорных органов. Обратный клапан, установленные на конце длинной магистрали или сразу после насоса, может стать ключевой точкой, в которой решается, будет ли остановка плавной или сопровождающейся ударами.

Нельзя забывать и о свойствах среды. Вода, смеси, нефтепродукты, химические растворы отличаются плотностью, вязкостью и сжимаемостью. Для тяжёлых или вязких сред характер потока и форма волны могут отличаться, что требует более тщательного подбора как конструкции клапана, так и времени закрытия. В некоторых случаях дополнительные меры по демпфированию (гидроаккумуляторы, воздушные колпаки, плавная остановка насоса) рассматриваются в связке с выбором обратного клапана.

Как подобрать оптимальное время закрытия на практике

Идеальный сценарий — когда время закрытия задаётся не «по ощущениям», а исходя из анализа системы. На практике это может быть как полноценный гидравлический расчёт с моделированием переходных процессов, так и опора на опыт и рекомендации производителя арматуры.

В качестве исходных данных нужны: диапазон расходов и скоростей, геометрия трубопровода (длина, диаметр, отметки по высоте, характерные сужения и расширения), тип насоса и характер его остановки (плавная, ступенчатая, мгновенная). Понимая, как быстро падает расход при отключении насоса и как себя ведёт давление, можно оценить, в какие временные интервалы клапану лучше всего «вписаться», чтобы ограничить обратный поток, но не создать удар.

Если система ответственно относится к управлению риском гидроударов, на критичных участках используют обратные клапаны с регулируемым демпфированием или осознанно выбирают конструкции с более мягкой характеристикой закрытия. Там, где риск невелик (короткие линии, невысокие скорости, малые диаметры), разумной может быть установка более простых и быстрых решений.

Типичные ошибки при выборе и монтаже обратных клапанов

Распространённая ошибка — рассматривать обратный клапан исключительно через призму «подходит по DN и PN». То есть, если условный проход и давление совпали с линией, клапан считается подходящим. При таком подходе динамика потока и риск гидроудара остаются «за кадром», пока не проявятся в эксплуатации.

Другая крайность — стремление поставить «максимально быстрый» подпружиненный клапан везде, где есть опасение обратного потока. Для коротких участков и малых диаметров это может работать, но на магистралях и насосных станциях такое решение нередко усиливает ударный характер закрытия и перегружает систему.

Ошибки монтажа тоже играют роль. Неправильная ориентация клапана относительно направления потока и гравитации, установка в зоне сильной турбулентности или сразу после резкого поворота могут приводить к тому, что затвор будет раньше времени «дрожать», закрываться и открываться, фактически разбивая поток на серии ударов. Несоблюдение рекомендаций производителя по минимальной длине прямых участков до и после клапана усиливает нерегулярность работы.

Чек-лист: что учесть, чтобы снизить риск гидроудара из-за обратного клапана

Чтобы не упустить важное, удобно пройтись по короткому чек-листу при выборе и проектировании:

Понимаете ли вы, какие участки системы наиболее чувствительны к гидроудару (длинные магистрали, напорные линии от насосов, большие диаметры)?
Учитывались ли скорость потока, диаметр и длина трубопровода при выборе типа обратного клапана, а не только DN и PN?
Есть ли представление о том, каким должно быть желательное время закрытия в данном узле: «очень быстро» здесь точно благо или нужен более плавный вариант?
Рассматривались ли клапаны с демпфированием или регулируемым закрытием там, где риск гидроудара особенно высок?
Анализировалось ли фактическое поведение системы: как ведёт себя давление при пусках и остановках, слышен ли «хлопок» при закрытии?
Соблюдены ли рекомендации производителя по монтажу: ориентация, длина прямых участков, удалённость от насосов, запорной арматуры и сильных возмущений потока?

Если на несколько вопросов честный ответ «нет» или «об этом не думали», вероятность того, что обратный клапан стал или станет источником гидроударов, заметно возрастает.

Заключение

Обратный клапан — это не только защита от обратного потока, но и активный участник переходных процессов в трубопроводной системе. Время его закрытия напрямую влияет на то, насколько мягко или жёстко система переживает остановку насоса и изменение режима. Слишком быстрый «хлопок» приводит к гидроудару и ударным нагрузкам, слишком медленное закрытие позволяет разогнаться обратному потоку и создаёт свои проблемы.

Грамотный подход к выбору обратного клапана — это учёт не только давления и диаметра, но и динамики потока, длины трубопровода, свойств среды и характера остановки оборудования. В критичных системах стоит рассматривать конструкции с управляемым временем закрытия и демпфированием, а также использовать результаты расчётов или опыт эксплуатации аналогичных объектов. Такой подход позволяет превратить обратный клапан из возможного источника гидроударов в инструмент повышения безопасности и надёжности всей системы.
