Электромагнитный клапан для грязной среды: когда лучше отказаться от соленоидного решения

Электромагнитные (соленоидные) клапаны являются стандартным решением для автоматизации: они компактны, обладают высоким быстродействием, легко управляются от шкафа или контроллера и эффективно работают с чистыми и нейтральными средами, такими как вода или воздух.

Однако при работе с загрязнёнными средами, содержащими взвеси твёрдых частиц, ржавчину, шлам, волокна, накипь или вязкие смеси, стандартный соленоидный клапан начинает выходить из строя: клинит, течёт и требует постоянного обслуживания. В результате устройство, предназначенное для автоматизации, становится источником простоев.

В данном материале рассмотрены причины низкой эффективности электромагнитных клапанов в грязных средах, признаки, указывающие на необходимость выбора альтернативы, и доступные варианты замены соленоидной арматуры.

Почему электромагнитные клапаны не любят грязные среды

Конструкция классического электромагнитного клапана включает в себя ряд прецизионных элементов:

катушка, создающая магнитное поле;
якорь (шток), перемещающийся под действием поля для открытия или закрытия прохода;
в некоторых моделях — малые пилотные отверстия и каналы для управления основным потоком;
множество узких сечений, небольших зазоров и плотно прилегающих поверхностей.

Такая конструкция надёжно работает с чистыми средами (фильтрованная вода, воздух, инертные газы). При попадании внутрь механических примесей возникают проблемы.

Что происходит в грязной среде

При работе с загрязнённой средой электромагнитный клапан подвержен следующим типичным сценариям отказа:

частицы загрязнений забивают малые пилотные каналы — клапан перестаёт открываться или закрываться;
мелкий мусор попадает в зазор между якорем и седлом — появляется утечка, клапан не держит давление;
абразивные включения (песок, окалина) вызывают ускоренный износ уплотнений и седла;
вязкие или липкие среды приводят к залипанию подвижных частей, вызывая заедание якоря и штока.

В результате работа клапана становится нестабильной: возможны неполное открытие или закрытие, а также перегрев и выход из строя катушки.

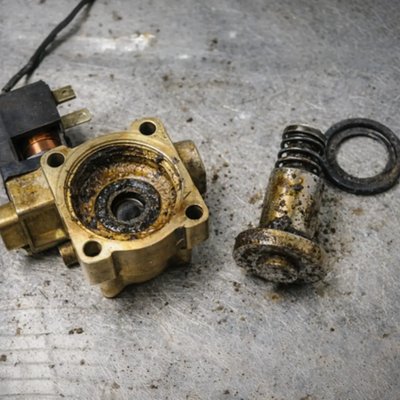

Что считать «грязной» средой для соленоидного клапана

Часто среда, считающаяся условно нормальной, является критичной для электромагнитной арматуры.

Типы загрязнений и факторы риска

К грязным средам, непригодным для стандартных электромагнитных клапанов, относятся:

жёсткие частицы — песок, стружка, окалина, продукты коррозии;
шлам и суспензии — осадки, пульпа, взвесь твёрдой фазы;
волокнистые включения — ворс, волокна, остатки прокладок;
вязкие и липкие среды — эмульсии, загрязнённые масла, густые растворы.

Даже наличие постоянного осадка или заметной мутности среды может служить сигналом о несовместимости с соленоидным клапаном.

Дополнительные отягчающие факторы

Риск отказа возрастает в следующих условиях:

низкое давление и малый перепад — пилотные модели работают нестабильно;
высокая температура в сочетании с загрязнениями — ускоренное старение уплотнений и эрозия поверхностей;
отсутствие фильтрации и промывки — весь мусор поступает непосредственно на клапан.

Признаки того, что среда слишком грязная для соленоида

Признак	Чем это грозит соленоидному клапану
Видимая мутность, осадок, абразивные частицы в потоке	Забиваются пилотные каналы и малые проходы, заедает якорь, ускоренный износ седла и уплотнений
Частые засоры и «клининг» арматуры в этой линии	Электромагнитный клапан превращается в расходник, растёт частота отказов и потребность в обслуживании

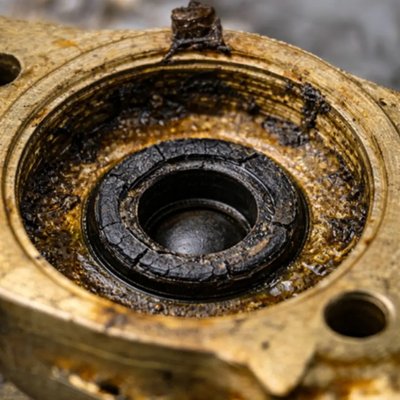

Типичные отказы электромагнитных клапанов в грязной среде

Клапан не открывается или открывается не до конца

Характерные ситуации:

катушка срабатывает, но поток не идёт;
клапан открывается частично, расход недостаточен.

Причины:

забит пилотный канал или малое проходное сечение;
частицы блокируют ход якоря.

Клапан не держит, течёт в закрытом состоянии

Характерные ситуации:

клапан закрыт по схеме, но линия продолжает «подтягивать»;
давление медленно выравнивается по обе стороны.

Причины:

частица застряла между седлом и уплотнением;
уплотнение повреждено абразивом.

Нестабильная работа и проблемы с катушкой

При неполном перемещении якоря катушка работает с перегрузкой:

повышенный ток, локальный перегрев;
сокращение ресурса и преждевременный выход из строя.

«Симптом ⇒ причина» в контексте грязной среды

Симптом	Возможная причина
Клапан щёлкает, но не пропускает среду	Засор пилотного канала, загрязнение вокруг якоря, частицы в зоне малого прохода
Клапан закрыт, но давление всё равно растёт «за ним»	Частица на седле или повреждение уплотнения абразивными включениями

Когда соленоидное решение всё ещё можно использовать

В некоторых случаях применение электромагнитного клапана возможно при соблюдении определённых условий.

Ситуации, где соленоид ещё живой вариант

Среда условно загрязнённая, но перед клапаном установлен фильтр или грязевик с налаженным сервисным обслуживанием.
Используются клапаны прямого действия (без тонких пилотных каналов) с увеличенным проходным сечением.
Клапан срабатывает нечасто, доступ к нему обеспечен, обслуживание проводится регулярно.

Меры защиты, если соленоид всё-таки нужен

При необходимости использования электромагнитного клапана в неидеальных условиях рекомендуется:

установить фильтр или грязевик перед клапаном с включением его промывки в регламент;
подобрать материал корпуса и уплотнений в соответствии с агрессивностью и температурой среды;
обеспечить удобный доступ для обслуживания, включая съёмную катушку и возможность быстрой очистки.

Когда от электромагнитного клапана лучше отказаться

Существуют условия, при которых использование соленоидного клапана является заведомо неэффективным решением.

Сильно абразивные и шламовые среды

При высоком содержании твёрдых частиц (песок, шлам, пульпы, суспензии, сточные воды) ресурс соленоидного клапана резко сокращается из-за ускоренного износа седла, уплотнений и заклинивания подвижных частей.

Вязкие, липкие, кристаллизующиеся продукты

Грязные масла, эмульсии, густые смеси, продукты, склонные к кристаллизации или налипанию, затрудняют движение якоря и забивают малые проходы, что приводит к некорректной работе клапана.

Отсутствие фильтрации и возможность прихода крупного мусора

В старых или загрязнённых трубопроводных системах с вероятностью попадания крупного мусора и отсутствием фильтрации соленоидный клапан становится расходным материалом, требующим частой замены.

Низкие давления и маленький перепад

Пилотные электромагнитные клапаны критично зависят от перепада давления. В условиях низкого напора или малого перепада, особенно в сочетании с загрязнениями, вероятность отказа значительно возрастает.

Критичные по безопасности или надёжности узлы

Если отказ клапана может привести к аварийному проливу, остановке ответственного агрегата или созданию рисков для персонала и окружающей среды, использование электромагнитной арматуры в грязной среде недопустимо.

Какие решения вместо соленоида работают лучше

Для замены соленоидного клапана в тяжёлых условиях применяются более устойчивые типы арматуры и приводов.

Полнопроходные шаровые краны

Шаровые краны с пневмо- или электроприводом обладают большим проходным сечением, менее чувствительны к отдельным частицам и взвесям и при корректном подборе материалов хорошо работают в загрязнённых средах.

Ножевые задвижки и шиберная арматура

Для шламов, пульп, волокнистых и густых сред часто применяются ножевые задвижки и шиберные клапаны. Их преимущества — простая конструкция с крупным проходом и способность «разрезать» поток с включениями.

Мембранные и седельные клапаны с пневмоуправлением

Для некоторых загрязнённых и агрессивных сред подходят мембранные или седельные клапаны в специальном исполнении. Привод и механика в таких конструкциях находятся вне контакта со средой, а рабочая часть отделена подобранной мембраной.

Условия эксплуатации и альтернативы

Условия эксплуатации	Альтернатива соленоидному клапану
Грязная, абразивная жидкость, шлам, пульпа	Шаровый кран с приводом, ножевые задвижки/шиберные клапаны, специально рассчитанные на работу с твёрдыми включениями
Вязкие, липкие, склонные к налипанию среды	Полнопроходные шаровые краны, мембранные или седельные клапаны с вынесенным приводом и правильно подобранными материалами

Чек-лист: подходит ли электромагнитный клапан для вашей среды

Перед выбором соленоидного клапана рекомендуется ответить на следующие вопросы:

Среда достаточно чистая или её можно эффективно отфильтровать до клапана?
Отсутствует ли крупный абразивный и волокнистый мусор в потоке?
Достаточны ли давление и перепад для выбранного типа соленоидного клапана?
Не является ли этот узел критичным по безопасности или надёжности?
Есть ли удобный доступ для обслуживания — возможность разобрать и почистить клапан?
Продуман ли регламент обслуживания фильтров и самого клапана?
Рассмотрен ли альтернативный вариант (шаровый кран с приводом, ножевой затвор, мембранный клапан) и осознанно ли от него отказались?

Если на несколько вопросов ответ отрицательный или неуверенный, следует пересмотреть целесообразность применения электромагнитного клапана.

Заключение

Электромагнитный клапан — эффективное решение для чистых сред, стандартного давления и некритичных задач автоматизации. Однако в загрязнённых средах его конструктивные особенности становятся слабым звеном.

Вместо частой замены и обслуживания соленоидных клапанов, на этапе проектирования целесообразно оценить совместимость среды с этим типом арматуры. Во многих случаях более надёжным решением являются шаровые краны с приводом, ножевые задвижки или мембранные клапаны, изначально рассчитанные на работу в тяжёлых условиях. Это позволяет снизить эксплуатационные расходы, уменьшить количество простоев и повысить общую надёжность системы управления потоком.
