Обратный клапан: как он работает, почему стучит и что проверить перед выбором

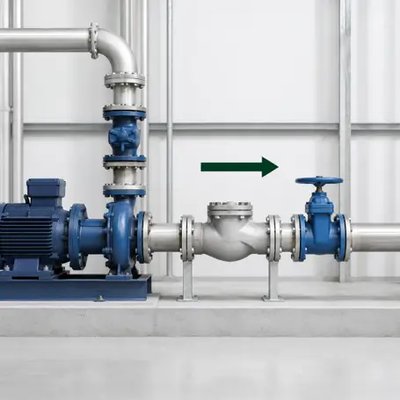

Обратный клапан часто считают простой деталью: поставили в трубопровод, и он сам не дает потоку пойти назад. Без привода, без ручки, без оператора, без питания. Среда идет в нужную сторону - клапан открыт. Поток останавливается или пытается развернуться - клапан закрывается. Из-за этой простоты к обратным клапанам часто относятся слишком легко. Их выбирают по DN, по присоединению и по наличию на складе. Потом на объекте появляется стук, хлопки, вибрация, обратный поток, износ седла или разрушение внутренних деталей. После этого обычно говорят: обратный клапан не работает.

На практике сам клапан не всегда виноват. Обратная арматура очень чувствительна к условиям потока. В отличие от шарового крана, задвижки или вентиля, у нее нет оператора и привода, которые принудительно ставят запирающий элемент в нужное положение. Диск, тарелка, шар или створка работают от потока, перепада давления, собственного веса и иногда от пружины. Если расхода недостаточно, если перед клапаном турбулентность, если неправильно выбрано положение монтажа или тип конструкции, запирающий элемент начинает "болтаться" в потоке. Отсюда стук, хлопки и быстрый износ. Поэтому обратный клапан выбирают не по принципу "такой же DN, значит подойдет". Нужно понимать среду, направление потока, расход, давление или PN, перепад давления, место установки, наличие насоса, риск гидроудара, требования к герметичности и тип самой конструкции.

Зачем нужен обратный клапан

Задача обратного клапана - автоматически предотвратить обратный поток среды. Он нужен там, где поток должен идти только в одну сторону: после насоса, на напорных линиях, в системах водоснабжения, отопления, конденсатных линиях, воздушных и газовых участках, химических дозирующих системах, технологических контурах. Простой пример - насосная линия. Пока насос работает, поток идет вперед и открывает клапан. Если насос остановился, давление может попытаться вернуть среду обратно. Обратный клапан должен закрыться и не дать потоку пойти назад через насос. Это защищает оборудование от обратного вращения, гидроудара, перетока между линиями и неправильной работы системы.

Но обратный клапан не является универсальной защитой от всех проблем схемы. Он не исправляет плохой уклон трубопровода, неверно подобранный насос, резкое закрытие арматуры, кавитацию, грязь в линии или неправильное расположение относительно поворотов и тройников.

Где ставят обратный клапан	Что он должен предотвратить
После насоса	Обратный поток через насос при останове
На напорной линии	Опорожнение или разворот потока
В конденсатной системе	Возврат конденсата или пара в неправильную сторону
В дозирующей линии	Попадание основной среды обратно в насос или емкость
В воздушной или газовой линии	Обратный переток между участками
В системах подпитки	Возврат среды в источник подпитки

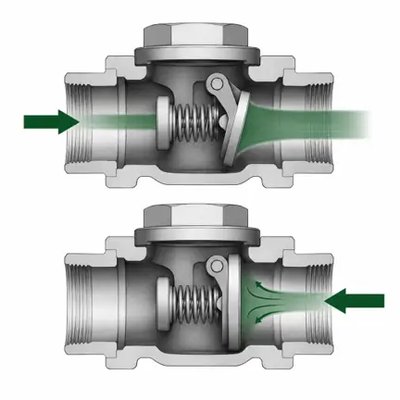

Главная особенность обратного клапана: он работает сам. Это плюс, потому что ему не нужен привод. Но это же и ограничение: если поток не создает нормальные условия для открытия и закрытия, клапан не будет вести себя стабильно.

Как работает обратный клапан

У обратного клапана есть корпус, седло и запирающий элемент. В зависимости от конструкции запирающим элементом может быть диск, тарелка, створка, шар или подпружиненный элемент. Когда среда движется в правильном направлении, давление и скорость потока открывают клапан. Когда поток падает, останавливается или меняет направление, запирающий элемент возвращается к седлу и закрывает проход. Возврат может происходить под действием обратного давления, силы тяжести, пружины или их сочетания.

В нормальном режиме запирающий элемент должен занимать устойчивое положение. Либо он полностью открыт и не дрожит в потоке, либо закрыт и сидит на седле. Самый неприятный режим - промежуточный. Когда расхода не хватает для полного открытия, диск или створка начинают колебаться. Это называют хлопаньем, дребезгом, стуком, вибрацией или chatter.

Что происходит при нестабильной работе:

Признак	Что может происходить внутри
Клапан стучит	Диск или створка ударяются о седло или ограничитель
Есть вибрация	Запирающий элемент не держит устойчивое положение
Появился шум	Поток идет через частично открытый проход
Клапан быстро изнашивается	Металл или уплотнение постоянно получают удары
Появилась утечка назад	Седло, диск или уплотнение повреждены либо загрязнены

Именно поэтому обратный клапан нельзя подбирать как обычную запорную арматуру. У шарового крана или задвижки оператор открыл проход, и запирающий элемент ушел из зоны потока. У обратного клапана внутренние детали постоянно зависят от расхода.

Почему обратный клапан часто "виноват", хотя проблема в схеме

На объекте обратный клапан обычно замечают только тогда, когда он начинает шуметь или не держит обратный поток. Поэтому его легко обвинить: поставили клапан, он стучит, значит плохой клапан. Но часто проблема не в качестве изделия, а в применении. Клапан может быть слишком большим для фактического расхода. Может стоять слишком близко к насосу, отводу, тройнику или задвижке. Может быть выбран не тот тип: поворотный там, где нужен быстрозакрывающийся, или пружинный там, где поток не может уверенно его открыть. Может быть нарушено направление установки. Может быть грязь в седле.

Главный принцип такой: обратный клапан должен быть подобран под поток, а не просто под диаметр трубы. DN показывает присоединительный размер, но не гарантирует стабильную работу запирающего элемента. Если клапан слишком крупный по пропускной способности, при малом расходе он не открывается полностью. Внутренний элемент остается в промежуточном положении и начинает колебаться. Это ускоряет износ и повышает потери давления.

Если клапан слишком мал, поток проходит через него с большой скоростью. Это дает высокий перепад давления, шум, эрозию и нагрузку на седло.

Ошибка	Что происходит
Клапан выбран только по DN	Фактический расход может не открыть его полностью
Слишком большой Cv или Kv	Диск работает в промежуточном положении и стучит
Слишком маленький проход	Растет скорость, шум и потери давления
Установка сразу после поворота	Турбулентный поток раскачивает запирающий элемент
Неподходящий тип клапана	Он не успевает закрыться или не открывается стабильно

Поэтому при замене обратного клапана важно спросить не только "какой стоял", а еще "что с ним произошло". Он стучал? Не закрывался? Пропускал? Разрушились внутренние детали? Сгорел насос из-за обратного потока? Ответ на этот вопрос часто сразу показывает, что менять нужно не просто изделие, а подход к подбору.

Поворотный обратный клапан

Поворотный обратный клапан, или обратный затвор в более точной терминологии для части конструкций, работает за счет диска или створки на оси. Поток поднимает створку и открывает проход. При остановке потока створка возвращается на седло под действием собственного веса и обратного давления. Это простая и распространенная конструкция. У нее хорошая пропускная способность, сравнительно небольшое сопротивление и понятное обслуживание. Поворотные клапаны часто применяют на воде, технологических жидкостях, некоторых паровых и конденсатных линиях, если условия подходят по материалу, температуре и давлению.

Но у поворотной конструкции есть слабое место: длинный ход до закрытия. Створка должна пройти путь от открытого положения до седла. Если поток резко меняется, она может закрыться с ударом. Так появляются хлопки и гидроудар. Поворотный клапан лучше работает там, где поток устойчивый, а закрытие не должно быть мгновенным. Если система склонна к резкому развороту потока, частым остановам насоса или гидроударам, стоит рассматривать быстрозакрывающиеся конструкции.

Плюсы поворотного клапана	Ограничения
Простая конструкция	Может закрываться с хлопком
Хорошая пропускная способность	Чувствителен к резкому развороту потока
Удобен для обслуживания	Не всегда подходит для вертикального монтажа
Подходит для многих чистых сред	При малом расходе створка может дрожать

Для поворотных конструкций особенно важно направление установки и положение трубопровода. Не каждый такой клапан корректно работает на вертикальной линии или при потоке вниз. Это нужно проверять по паспорту конкретного изделия.

Пружинный обратный клапан

Пружинный обратный клапан закрывается с помощью пружины. Поток открывает запирающий элемент, а когда скорость падает, пружина помогает вернуть его на седло еще до сильного обратного потока. За счет этого такие клапаны часто называют более "тихими" по сравнению с поворотными в системах, где важна быстрая реакция. Короткий ход и пружина помогают уменьшить хлопок и снизить риск гидроудара.

Но пружина тоже требует подбора. Если усилие слишком большое, поток может не открыть клапан полностью. Тогда появятся лишние потери давления и нестабильная работа. Если усилие слишком слабое, клапан может закрываться поздно или плохо держать обратный поток при малом давлении. Пружинные клапаны часто ставят после насосов, на вертикальных участках, в компактных узлах, в системах воды, воздуха, технологических сред. Вариантов много: муфтовые, фланцевые, межфланцевые, осевые, подъемные, с разными материалами корпуса и уплотнений.

Что проверить	Почему это важно
Давление открытия	Поток должен уверенно открыть клапан
Направление монтажа	Не все исполнения одинаково работают в любом положении
Материал пружины	Он контактирует со средой и должен быть совместим
Температура	Влияет на пружину, уплотнения и корпус
Перепад давления	Определяет стабильность открытия и закрытия

Пружинный обратный клапан не выбирают просто потому, что он "лучше". Он лучше только там, где его закрытие и усилие пружины совпадают с режимом системы.

Подъемный, осевой и шаровой обратный клапан

Кроме поворотных и пружинных конструкций встречаются подъемные, осевые и шаровые обратные клапаны. Подъемный обратный клапан работает так: запирающий элемент поднимается потоком от седла, а при снижении расхода опускается обратно. Такая схема требует правильного положения установки и чистой среды. Если в потоке есть грязь, окалина или твердые частицы, они могут попасть между седлом и запирающим элементом.

Осевой обратный клапан устроен так, что запирающий элемент движется вдоль оси потока. Часто он имеет пружину и короткий ход. Такая конструкция может быстро закрываться и работать тише, если она правильно подобрана по расходу и перепаду давления. Шаровой обратный клапан использует шар как запирающий элемент. Поток поднимает или смещает шар, открывая проход, а при обратном потоке шар садится на седло. Такие клапаны могут быть удобны для вязких сред и сточных вод, если конструкция рассчитана на такие условия. Но у них может быть выше сопротивление, и подбирать их нужно по конкретной среде.

Тип	Как работает	Где уместен
Подъемный	Запирающий элемент поднимается от седла	Чистые среды, подходящее положение монтажа
Осевой	Элемент движется вдоль потока, часто с пружиной	Быстрое закрытие, компактные узлы, насосные линии
Шаровой	Шар садится на седло при обратном потоке	Вязкие среды, отдельные сточные и технологические линии
Межфланцевый	Компактная установка между фланцами	Ограниченное место, фланцевые трубопроводы

Нельзя сказать, что один тип лучше всех. Обратный клапан выбирают под режим. Чистая вода после насоса, вязкая среда, пароконденсатная линия и химическое дозирование требуют разных решений.

Герметичность: почему обратный клапан не всегда закрывается "в ноль"

Еще одна частая ошибка - ждать от любого обратного клапана абсолютной герметичности. На практике герметичность зависит от конструкции, материала седла, давления обратного потока, чистоты среды и состояния рабочих поверхностей. Металлическое седло обычно допускает некоторую утечку в пределах норм конкретного изделия. Эластомерное уплотнение может давать более плотное закрытие, но только если материал совместим со средой, температурой и давлением. Если между седлом и запирающим элементом попала грязь, клапан может пропускать даже при хорошей конструкции. Для газа, воздуха, низкого давления и задач, где критична минимальная утечка, особенно важно смотреть материал уплотнения и требования к герметичности. Для грязной воды, стоков или среды с частицами нужно учитывать риск засорения и повреждения седла.

Условие	Как влияет на герметичность
Низкое обратное давление	Может не хватить усилия для плотного прижатия
Металлическое седло	Возможна нормируемая утечка
Эластомерное седло	Может закрываться плотнее, если подходит по среде
Грязь и окалина	Мешают посадке запирающего элемента
Износ диска или шара	Увеличивает обратную утечку

Если система требует почти полного отсутствия обратной утечки, это нужно указывать в заявке. Просто слово "обратный клапан" не гарантирует нужный класс герметичности.

Почему обратный клапан стучит

Стук обратного клапана чаще всего связан с нестабильным положением запирающего элемента. Поток то открывает его, то не удерживает в открытом положении. Диск, створка или тарелка начинают ударяться о седло, ограничитель или корпус.

Причины могут быть разными:

расход меньше, чем нужен для полного открытия;
клапан выбран слишком большим по пропускной способности;
перед клапаном стоит насос, отвод, тройник или другая арматура, создающая турбулентность;
клапан установлен в неправильном положении;
выбран тип, который плохо подходит для этого участка;
поток пульсирующий, например после некоторых насосов или компрессоров;
внутри есть грязь, износ или повреждения.

Стук нельзя лечить только заменой "на такой же новый". Если причина в расходе или схеме, новый клапан начнет вести себя так же.

Симптом	Что проверить
Хлопает при остановке насоса	Скорость закрытия, тип клапана, риск гидроудара
Дребезжит при работе	Достаточен ли расход для полного открытия
Вибрирует после поворота трубы	Есть ли прямой участок перед клапаном
Пропускает назад	Седло, грязь, обратное давление, уплотнение
Быстро износился	Размер, тип, пульсации, положение монтажа

Гидроудар и обратный поток: где связь

Гидроудар возникает, когда поток резко меняет скорость или направление, а давление в трубопроводе скачкообразно растет. Обратный клапан может как снизить риск гидроудара, так и усилить проблему, если выбран неправильно. Поворотная створка с длинным ходом может закрыться поздно. Если обратный поток уже успел развиться, створка ударяется о седло с хлопком. Это дает шум, вибрацию и ударную нагрузку на трубопровод.

Быстрозакрывающиеся пружинные или осевые конструкции могут закрываться раньше, еще до сильного обратного потока. Поэтому их часто рассматривают на насосных линиях, где важно предотвратить обратное вращение насоса и удар при останове. Но и здесь нет универсального ответа. Если пружина слишком жесткая, клапан будет создавать лишнее сопротивление. Если клапан стоит сразу после насоса без нормального участка потока, он может работать нестабильно. Если система сама склонна к гидроударам, один клапан не решит проблему без проверки всей схемы.

Для насосной линии нужно смотреть:

Параметр	Почему важен
Тип насоса	Поток может быть стабильным или пульсирующим
Расход	Должен открывать клапан полностью
Скорость остановки	Влияет на риск обратного потока
Расстояние до клапана	Турбулентность ухудшает работу
Тип клапана	Поворотный, пружинный, осевой закрываются по-разному
Давление и PN	Должны соответствовать рабочему режиму

Если обратный клапан хлопает после каждой остановки насоса, это не нормальная особенность. Это сигнал, что нужно смотреть подбор и схему.

Монтаж: почему направление стрелки и место установки важны

У обратного клапана всегда есть направление потока. На корпусе обычно указывают стрелку. Если поставить клапан наоборот, он не выполнит свою функцию: не откроется при нормальном потоке или не закроется при обратном. Но одной стрелки мало. Нужно проверить, может ли конкретная конструкция работать в выбранном положении: горизонтально, вертикально вверх, вертикально вниз. Не каждый поворотный клапан подходит для вертикального участка. Не каждый подъемный клапан будет нормально закрываться без помощи пружины. Некоторые исполнения требуют строго определенного положения.

Еще один важный момент - прямой участок перед клапаном. Если перед ним сразу стоит отвод, тройник, насос, регулирующая арматура или резкое сужение, поток может быть закрученным и нестабильным. Такой поток раскачивает диск или створку и ускоряет износ. В идеале перед обратным клапаном нужен спокойный поток. На практике место есть не всегда, особенно в насосных узлах. Но если клапан уже работает шумно, первым делом стоит проверить, что стоит перед ним и как поток входит в корпус.

Что проверить при монтаже	Зачем
Стрелка на корпусе	Направление должно совпадать с потоком
Положение установки	Горизонтально, вертикально вверх или вниз, по паспорту
Прямой участок перед клапаном	Меньше турбулентности и вибрации
Доступ к обслуживанию	Нужен для проверки, очистки и замены
Совместимость присоединения	Резьба, фланцы, межфланцевое исполнение, сварка
Место для хода внутренних деталей	Некоторые диски выходят в поток или за габарит корпуса

Если клапан ставят при замене старого изделия, важно проверить строительную длину и присоединение. Обратные клапаны одного DN могут сильно отличаться по габаритам и внутренней конструкции.

Что проверить перед заказом обратного клапана

Правильная заявка на обратный клапан должна описывать не только размер, но и режим. Если указать "обратный клапан DN 50 PN 16", поставщик поймет присоединение и давление, но не поймет, будет ли клапан стабильно работать в системе.

Минимально нужно указать:

Что указать	Почему это важно
Среда	Вода, пар, воздух, газ, химия, конденсат, вязкая или загрязненная среда
Расход	Клапан должен открываться полностью и стабильно
Давление или PN	Нужно для прочности корпуса и присоединения
Перепад давления	Влияет на открытие, закрытие и потери
Температура	Определяет материалы корпуса, седла, пружины и уплотнений
Тип установки	Горизонтально, вертикально вверх, вертикально вниз
Место в схеме	После насоса, перед емкостью, на байпасе, на конденсатной линии
Риск гидроудара	Может потребоваться быстрозакрывающаяся конструкция
Требования к герметичности	Металлическое или эластомерное седло, допустимая утечка
Присоединение	Муфтовое, фланцевое, межфланцевое, приварное
Материал	Подбирается под среду, температуру и коррозию

Если клапан нужен после насоса, стоит указать тип насоса и режим работы: постоянный, частые пуски, переменный расход, возможны ли пульсации. Если клапан ставят вместо старого, полезны фото маркировки, паспорт, габариты и описание проблемы: стучал, пропускал, заклинил, разрушились внутренние детали.

Давление можно указывать в барах или через PN, в зависимости от документации. Но лучше не ограничиваться одним PN. Для подбора важны фактические рабочие условия: сколько бар в системе, какая температура, какой расход и что происходит при останове.

Частые ошибки при выборе обратного клапана

Первая ошибка - выбирать по размеру трубы. DN нужен, но он не показывает, будет ли запирающий элемент полностью открываться при реальном расходе.

Вторая ошибка - гнаться за большим проходом и высоким Kv. Для запорной арматуры высокая пропускная способность часто плюс. Для обратного клапана слишком высокий Kv может означать, что при малом расходе клапан не откроется полностью и начнет стучать.

Третья ошибка - не учитывать положение установки. Клапан, который нормально работает на горизонтальном участке, может плохо работать на вертикальной линии, особенно при потоке вниз.

Четвертая ошибка - ставить клапан сразу после насоса, отвода или тройника без учета турбулентности. Иногда это неизбежно из-за места, но тогда тип клапана нужно выбирать особенно внимательно.

Пятая ошибка - ждать полной герметичности от металлического седла на грязной среде или при низком обратном давлении.

Шестая ошибка - менять клапан на такой же, не выяснив причину отказа. Если старый клапан разрушился из-за chatter, новый такого же типа часто проживет недолго.

Ошибка	Последствие
Подбор только по DN	Клапан может не открываться стабильно
Слишком большой Kv	Дребезг и ускоренный износ
Неподходящий тип	Хлопки, гидроудар, обратный поток
Неправильное положение	Клапан не закрывается или не открывается нормально
Грязь в системе	Утечка, заклинивание, повреждение седла
Игнорирование причины старой поломки	Повторный отказ после замены

Обратный клапан редко ломается "просто так". Чаще всего он показывает проблему подбора или схемы.

Как понять, какой тип нужен

Начинать лучше с вопроса: какую проблему должен решить клапан?

Если нужно защитить насос от обратного потока при останове, смотрят скорость закрытия, расход, место установки и риск гидроудара. Часто здесь рассматривают пружинные или осевые конструкции.

Если нужна простая защита на стабильной горизонтальной линии с чистой средой, может подойти поворотный клапан. Но нужно проверить, нет ли резких остановов, малых расходов и требований к быстрому закрытию.

Если среда вязкая или содержит загрязнения, иногда смотрят шаровые обратные клапаны или специальные исполнения. Но здесь особенно важны материал, проход, возможность очистки и допустимые потери давления.

Если нужно минимальное пространство между фланцами, рассматривают межфланцевые варианты. Но для них проверяют направление, габариты, совместимость с ответными фланцами и доступ к обслуживанию.

Задача	Что рассмотреть
Защита насоса	Пружинный, осевой или другой быстрозакрывающийся клапан
Стабильный поток на горизонтальной линии	Поворотный клапан при подходящих условиях
Компактный фланцевый узел	Межфланцевый обратный клапан
Вязкая или загрязненная среда	Шаровой или специальный обратный клапан
Низкое обратное давление и высокая герметичность	Эластомерное седло при совместимости со средой
Пульсирующий поток	Специальная конструкция, иногда с демпфированием

Если данных по расходу нет, точный выбор становится трудным. Для обратного клапана это критичнее, чем для многих других типов арматуры.

Вывод

Обратный клапан часто недооценивают. Он выглядит простой арматурой, но работает в сложном режиме: открывается и закрывается только за счет потока, перепада давления, пружины или собственного веса запирающего элемента. Поэтому он сразу реагирует на ошибки в подборе и монтаже. Если клапан стучит, хлопает, вибрирует или быстро изнашивается, не стоит сразу обвинять изделие. Нужно проверить расход, тип конструкции, положение установки, место в схеме, прямые участки, давление, температуру, среду и риск гидроудара. Правильный обратный клапан не выбирают только по DN. Его подбирают по задаче. Для насоса, конденсатной линии, воздуха, пара, грязной воды или химии могут понадобиться разные конструкции. Когда это учитывают заранее, обратный клапан работает спокойно: пропускает поток в нужную сторону и не дает ему вернуться обратно.
