Одностворчатый или двухстворчатый межфланцевый обратный клапан: чем отличаются и какой выбрать

Одностворчатый и двухстворчатый межфланцевые обратные клапаны решают одну задачу: пропускают среду в заданном направлении и закрывают проход при изменении условий потока. Оба устанавливаются между фланцами трубопровода, поэтому на первый взгляд могут казаться взаимозаменяемыми. Но внутри одного корпуса поворачивается цельный диск, а внутри другого работают две створки. Это различие нужно учитывать при подборе и проверке монтажного места. Выбирать только по числу створок неудобно: оно не сообщает допустимую температуру, потери давления или условия вертикальной установки. Для обоснованного выбора понадобятся характеристики конкретных изделий и сведения о трубопроводе. Ниже разберём, что действительно различается у двух конструкций, какие параметры сравнивать в паспортах и почему подходящий по диаметру клапан иногда не подходит для существующего узла.

Какие обратные клапаны мы сравниваем

Одностворчатый: один поворотный диск

У одностворчатого межфланцевого клапана проход перекрывается цельным диском, закреплённым на шарнире. При открытии диск поворачивается, освобождая путь среде. Такие изделия часто называют клапанами-хлопушками. Название описывает устройство, но само по себе не означает, что исправный клапан должен постоянно хлопать при работе. Для сравнения важны способ возврата диска, его ход и условия, при которых он занимает устойчивое открытое положение.

Одностворчатые модели бывают с возвратной пружиной и без неё. Поэтому фраза «одностворчатый всегда закрывается только собственным весом» неверна. Например, в паспорте межфланцевых клапанов NEWKEY серии NK-CSD указано исполнение без возвратной пружины. Эту характеристику можно относить к описанной серии, но переносить её на любые клапаны с одной створкой нельзя. В каталоге такие изделия собраны в разделе обратных клапанов-хлопушек.

Двухстворчатый: две поворотные половины

В двухстворчатом межфланцевом обратном клапане проход закрывают две створки, расположенные по сторонам центральной части корпуса. Под действием прямого потока они поворачиваются в сторону открытия. В распространённых конструкциях возврату помогают пружины. Устройство осей и количество пружин зависят от серии: по внешнему виду или общему названию нельзя определить все детали механизма.

Не следует смешивать это сравнение с выбором между поворотным и тарельчатым клапаном. У тарельчатой конструкции запорный элемент может перемещаться вдоль оси потока. Здесь речь идёт именно о поворотных межфланцевых исполнениях с одной или двумя створками. Такое уточнение полезно и при заказе: слова «дисковый» или «межфланцевый» без обозначения конструкции недостаточно, чтобы поставщик однозначно понял требуемое изделие.

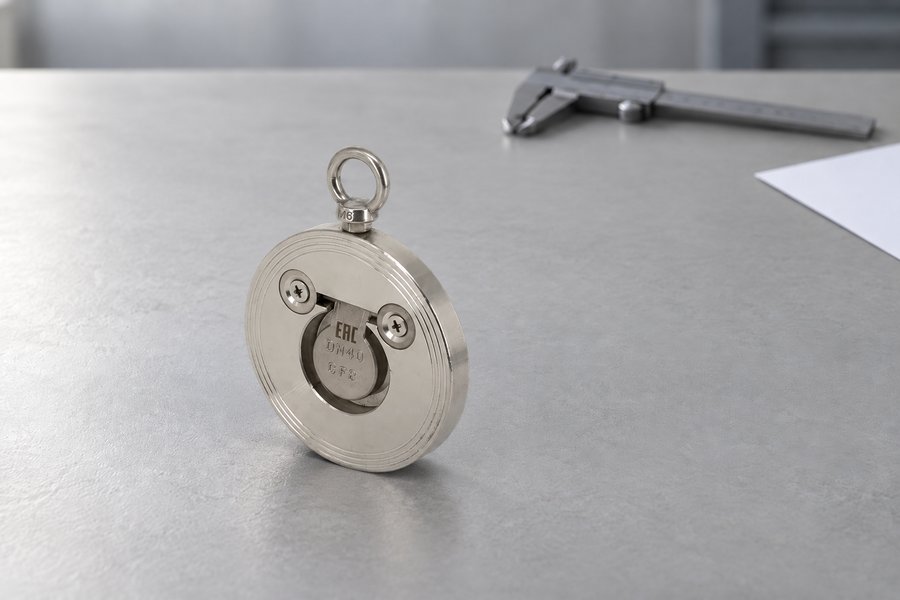

Чем одностворчатый клапан отличается от двухстворчатого

Что сравниваем	Одностворчатый клапан	Двухстворчатый клапан
Запорный элемент	Один цельный поворотный диск	Две поворотные створки
Возвратный механизм	Встречаются исполнения с пружиной и без неё	Распространены исполнения с возвратными пружинами; состав механизма проверяют по документации
Пространство для открытия	Проверяют траекторию цельного диска и его выход за торец корпуса	Проверяют ход обеих створок и расстояния до соседних деталей
Монтажное положение	Определяется конструкцией и инструкцией конкретной серии	Также определяется инструкцией; наличие пружин не разрешает автоматически любое положение
Потери давления	Оценивают по характеристике выбранной модели при заданном расходе	Сравнивают при тех же условиях, без вывода по числу створок
Замена в существующем узле	Нужны присоединительные размеры, строительная длина и проверка хода диска	Нужны те же проверки, даже если DN и PN совпадают
Закрытие после остановки насоса	Зависит от механизма клапана и изменения потока в системе	Также требует оценки режима; две створки не гарантируют отсутствия гидроудара

Таблица помогает разделить видимые отличия и параметры, которые придётся искать в документации. По фотографии можно увидеть одну или две створки. По ней нельзя достоверно определить рабочий диапазон расходов, допускаемую утечку через закрытый затвор или пригодность к потоку сверху вниз. Если эти сведения важны для проекта, их нужно получить до покупки, вместе с обозначением конкретного исполнения.

Почему одинаковые DN и PN не означают одинаковую работу

DN обозначает номинальный размер арматуры. Он нужен для согласования элементов трубопровода, но не равен точному внутреннему диаметру каждой детали. У двух клапанов одного DN могут отличаться проходное сечение, форма корпуса и положение открытых створок. Следовательно, одинаковая маркировка размера ещё не показывает, как изделия поведут себя при одном и том же расходе. Представим замену клапана на действующей линии. На старом корпусе указан нужный DN, и новый клапан имеет такую же маркировку. До заказа всё равно следует сопоставить чертежи: войдёт ли корпус между крепежом, хватит ли расстояния между фланцами, не упрётся ли открывающаяся створка в трубу или соседнюю арматуру. Установка без такой проверки может закончиться тем, что клапан удастся закрепить, но он не сможет нормально открываться.

PN не является давлением открытия

PN относится к номинальному давлению и используется при обозначении арматуры и соединений. Допустимое рабочее давление при конкретной температуре проверяют по документации изделия. Давление начала открытия описывает другое: какой перепад между входом и выходом необходим, чтобы запорный элемент начал двигаться. Эти два параметра нельзя подменять друг другом. Даже значительное давление в трубопроводе само по себе не означает, что клапан полностью откроется. Важны разность давлений по его сторонам и расход через него. Для подбора полезно задавать поставщику отдельные вопросы: выдерживает ли изделие рабочие условия, при каком перепаде начинается открытие и какой расход требуется для устойчивой работы. Ответ «клапан рассчитан на нужное PN» закрывает только часть задачи.

У какого клапана меньше потери давления

Потери давления показывают, какую часть напора система расходует на прохождение среды через клапан. Для сравнения двух моделей нужны одинаковые исходные условия: среда, температура, расход и монтажное положение, если оно учитывается в характеристике. Утверждение «двухстворчатый всегда имеет меньшее сопротивление» слишком общее. Результат зависит от геометрии прохода, положения створок и конкретного исполнения. Попросите график зависимости потерь давления от расхода или данные, по которым можно выполнить расчёт. Если в документации указан коэффициент пропускной способности Kv, уточните, для какого состояния клапана он приведён и как его использовать для выбранной среды. Один коэффициент не описывает движение створок во всех режимах. Особенно осторожно следует оценивать участок малых расходов, где клапан может быть открыт лишь частично.

Важен весь диапазон работы

Насосная установка часто работает с разной подачей. Например, днём потребление выше, ночью ниже, а при переключении насосов меняется режим линии. Поэтому сравнивать клапаны только по максимальному расходу недостаточно. В подборе должны присутствовать минимальный, обычный и максимальный расходы. Так можно проверить и допустимые потери на большой подаче, и устойчивость створок при малой. Увеличивать размер клапана «для запаса» без расчёта тоже не стоит. При малом расходе через слишком большой проход запорный элемент может не удерживаться в устойчивом положении. При этом просто уменьшать DN по собственному решению нельзя: изменятся потери и условия присоединения. Если диапазон расходов широк, попросите проверить выбранную модель во всех режимах. Причины колебаний и стука подробнее разобраны в статье о нестабильной работе обратного клапана.

Что учитывать после насоса

После отключения насоса расход снижается, а затем при определённых условиях может возникнуть обратное движение жидкости. В этот момент важно, как быстро и при каком режиме закроется клапан. Возвратная пружина влияет на движение створок, однако по одному факту её наличия нельзя оценить поведение всей линии. Нужно учитывать параметры клапана и то, как меняется поток при остановке оборудования. Поэтому для насосного узла полезнее сформулировать задачу через условия работы: как часто отключается насос, есть ли параллельные насосы, насколько длинна напорная линия, наблюдались ли удары. Такой набор сведений даёт основу для подбора. Формулировка «нужен двухстворчатый, чтобы точно не было гидроудара» обещает результат, который конструкция сама по себе не гарантирует.

Когда требуется отдельная проверка переходного режима

Для ответственной линии с резкими изменениями подачи выбор обратного клапана включают в оценку переходных процессов. Это режимы пуска, остановки и переключения оборудования. Здесь недостаточно сравнить цену и строительную длину двух изделий. Требуется понять, как выбранный клапан взаимодействует с потоком именно в этой системе. Если данных производителя для проверки нет, вывод о защите от ударов делать рано.

В обычной заявке на подбор не обязательно самостоятельно рассчитывать каждый переходный процесс. Достаточно не скрывать особенности объекта: частые пуски, аварийные отключения, перепад высот, ранее возникавшие удары. Эти сведения помогут определить, достаточно ли стандартного подбора или нужен дополнительный расчёт. Подробное объяснение роли закрытия приведено в материале об обратном клапане и гидроударе.

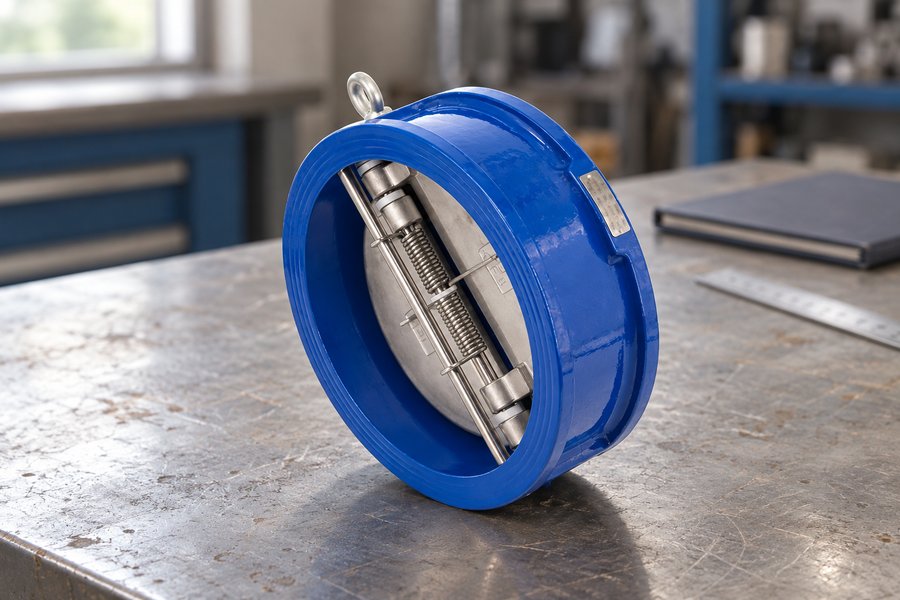

Можно ли ставить оба клапана вертикально

Для вертикальной трубы обязательно указывают, куда направлен поток: снизу вверх или сверху вниз. Разрешение на один вариант не означает разрешения на другой. Кроме того, инструкция может задавать расположение шарнира или осей створок. Это отдельное требование, которое нельзя заменить проверкой стрелки на корпусе. Стрелка показывает разрешённое направление прямого потока, но не содержит всех монтажных условий. У клапана без возвратной пружины действие собственного веса диска особенно важно. У пружинного исполнения также есть ограничения, связанные с конструкцией и параметрами пружины. Поэтому универсального ответа «одностворчатый только горизонтально, двухстворчатый как угодно» нет. В отдельных сериях даже предусмотрены разные исполнения для разных направлений потока. Разрешённое положение должно относиться к выбранной модели и её комплектации.

Если паспорт говорит об установке «в любом положении», но не показывает схему для нужного направления потока, полезно запросить уточнение изготовителя или поставщика. Особенно это касается клапана-хлопушки без пружины на вертикальной линии с потоком вниз. Общая фраза не объясняет, как будет возвращаться диск в конкретном узле. Порядок проверки документации изложен в статье об обратных клапанах для вертикальной установки.

Для открытия требуется свободное пространство

У межфланцевого клапана подвижные детали могут выходить за торец корпуса при открытии. Поэтому короткая строительная длина не означает, что изделие можно поставить вплотную к любой соседней детали. Нужно проверить ход створок по чертежу и внутренний проход примыкающих элементов. Возможное препятствие бывает незаметно снаружи: например, выступающая прокладка, узкий проход ответного элемента или деталь соседней арматуры. Особого внимания требует соседство с дисковым затвором: его диск тоже движется внутри трубопровода. Совместимость проверяют для рабочих положений обоих изделий. Если нужна вставка между ними, её размер выбирают по чертежам и требованиям изготовителей. Произвольный зазор «на глаз» не подтверждает, что обе детали смогут проходить весь предусмотренный ход без касания.

Прямые участки и крепление определяет инструкция

Отвод, переход или выход насоса влияют на распределение потока перед клапаном. Требования к размещению относительно таких элементов следует брать из руководства выбранной серии. Единую длину прямого участка для всех одностворчатых или всех двухстворчатых моделей назначать нельзя. Если монтажное место тесное, лучше показать поставщику схему с расстояниями до ближайших деталей, чем описывать его словами «обычная насосная обвязка». Перед монтажом трубопровод очищают, а корпус устанавливают без перекоса и недопустимых нагрузок от труб. Прокладки и крепёж выбирают по типу соединения и рабочим условиям. Порядок затяжки и моменты берут из документации узла. Работы с разъединением трубопровода выполняют после его безопасного отключения, сброса давления и подготовки к обслуживанию. Проверка створок не должна превращаться в попытку открыть находящийся под давлением узел.

Как учитывать материал и герметичность

При подборе для воды, раствора или другой среды проверяют материалы всех контактирующих деталей: корпуса, створок, осей, пружин и уплотнения. Надпись «нержавеющий» на корпусе не подтверждает совместимость каждого элемента с конкретным составом. Аналогично нельзя считать любой чугунный клапан подходящим для всей группы инженерных сред. В заявке нужны состав, концентрация при наличии растворённых веществ и температура. Если в среде присутствуют механические примеси, укажите их характер и размер. Общее слово «загрязнённая» мало помогает: песок, волокна и отдельные крупные частицы создают разные условия. Одна створка сама по себе не делает изделие пригодным для неочищенных стоков. Допустимость такой работы должна следовать из назначения модели и рекомендаций изготовителя. Без этих сведений выбирать между двумя стандартными клапанами для чистой среды преждевременно.

Число створок не задаёт класс герметичности

Если требуется ограничить обратную утечку, в документации ищут норму герметичности и условия испытаний. Тип уплотнения важен, но фразы «мягкое седло» или «металл по металлу» не заменяют установленного требования. Также нельзя обещать полное отсутствие утечки у любого нового клапана. Сравнивать следует заявленные характеристики конкретных исполнений при условиях, относящихся к задаче. Обратный клапан работает автоматически и предназначен для противодействия обратному потоку. При подготовке участка к ремонту схему безопасного отключения определяют отдельно. Наличие закрытого обратного клапана не следует принимать за достаточное подтверждение изоляции рабочей зоны. Это относится к обеим рассматриваемым конструкциям и не зависит от того, насколько плотно створки прилегают при обычной эксплуатации.

Можно ли заменить одностворчатый клапан двухстворчатым

Такая замена возможна, если новое изделие подходит по условиям работы и монтажу. Автоматической взаимозаменяемости нет. Сначала сравнивают точные обозначения моделей и чертежи, затем проверяют гидравлические характеристики. Особенно полезно выяснить причину замены: износ после длительной службы, изменение режима или повторяющаяся неисправность. Во втором и третьем случаях копирование только размера старого клапана не решает задачу подбора.

Проверка перед заменой	Что должно быть известно
Соединение	DN, стандарт и исполнение ответных фланцев, размеры для размещения корпуса и крепежа
Место в узле	Строительная длина, внутренний проход соседних деталей, пространство для полного хода створок
Рабочие условия	Среда, температура, рабочее давление, допустимые материалы и уплотнение
Монтаж	Ориентация трубы, направление потока, требуемое положение осей и расположение соседнего оборудования
Режим	Минимальный, обычный и максимальный расходы, пуски и остановки насосов
Результат	Допустимые потери давления, требуемая герметичность и при необходимости оценка закрытия

Если хотя бы одна строка остаётся неизвестной, её стоит уточнить до демонтажа. Например, совпадение строительной длины удобно для монтажа, но ничего не говорит о работе при малой подаче. Подходящая характеристика расхода тоже не компенсирует несовместимость с ответными фланцами. Здесь нет одного параметра, которым можно заменить остальные проверки.

Какой межфланцевый обратный клапан выбрать

Когда рассматривать одностворчатое исполнение

Одностворчатый клапан стоит включить в подбор, если его документация подтверждает нужные рабочие условия, монтажное положение и подходящую характеристику расхода. Для существующего узла дополнительно проверяют место под открывающийся диск. Простое на вид устройство удобно для понимания, но не освобождает от проверки. Если в проекте предусмотрена хлопушка без пружины, замена на другую конструкцию должна учитывать причину такого решения.

Когда рассматривать двухстворчатое исполнение

Двухстворчатый клапан имеет смысл рассматривать, когда его размеры, материалы, возвратный механизм и гидравлические данные соответствуют задаче. Он может оказаться подходящим вариантом для насосной линии, но это подтверждают параметрами конкретной модели. В каталоге NEWKEY есть раздел двухстворчатых межфланцевых обратных клапанов. Характеристики выбранного исполнения следует сверить с паспортом перед заказом.

Что делать, если подходят оба варианта

Если обе модели проходят технические проверки, можно сравнить стоимость всего решения: самого изделия, необходимых вставок или крепежа, монтажа и последующего обслуживания. Для постоянно работающей линии имеет смысл оценить потери давления при обычном расходе. Для оборудования с частыми переключениями важнее подробно проверить соответствующий режим. Такой порядок позволяет обосновать выбор конкретными условиями объекта.

Какие данные передать для подбора

Начать можно с короткой заявки: «Нужен межфланцевый обратный клапан для указанной среды. Труба расположена горизонтально или вертикально, поток направлен так-то. Рабочая температура и давление такие-то, расходы минимальный, обычный и максимальный такие-то. На схеме показаны насос, отводы и соседняя арматура». К заявке прикладывают требования к фланцам и ограничения по месту. Для замены полезны фотография маркировки старого клапана и его чертёж, если он сохранился.

От поставщика стоит получить обозначение предлагаемой модели, паспорт, габаритный чертёж и подтверждение пригодности для заданного положения и режима. Если нужны данные по потерям давления или закрытию, это лучше указать сразу. Тогда сравнение одностворчатого и двухстворчатого клапанов закончится проверяемым выбором: будет понятно, почему конкретное изделие подходит к трубопроводу и какие условия нужно соблюсти при установке.
