Взрывозащищённые приводы для трубопроводной арматуры

Взрывозащищённые приводы применяются для управления трубопроводной арматурой на объектах с взрывоопасными зонами, где возможно образование газо-, паро- или пылевоздушных смесей. Такие приводы используются в условиях, при которых стандартные исполнения оборудования не допускаются требованиями промышленной безопасности и нормативных документов.

В ассортименте NewKey представлены взрывозащищённые приводы, предназначенные для работы с запорной и регулирующей арматурой: шаровыми кранами, дисковыми затворами, задвижками и вентилями. Приводы применяются как в составе готовых узлов «арматура + привод», так и для автоматизации уже существующих трубопроводных систем на опасных производственных объектах.

Назначение и особенности взрывозащищённых приводов

Основные задачи оборудования

Основная задача взрывозащищённого привода — обеспечить безопасное управление арматурой без риска воспламенения окружающей взрывоопасной среды. Конструкция привода исключает появление источников зажигания при нормальной эксплуатации и в предусмотренных аварийных режимах.

Взрывозащищённые приводы применяются:

• в нефтегазовой и газохимической промышленности;
• на химических и нефтехимических производствах;
• на газораспределительных станциях;
• на объектах хранения и переработки ЛВЖ и ГЖ;
• на технологических установках с пылевыми средами.

Отличие от стандартных приводов

В отличие от стандартных исполнений, взрывозащищённые приводы имеют специальные корпуса, ограничение температуры поверхности и конструктивную защиту от искрообразования. Эти решения обеспечивают соответствие требованиям взрывозащиты для конкретных зон применения.

Типы взрывозащищённых приводов в ассортименте NewKey

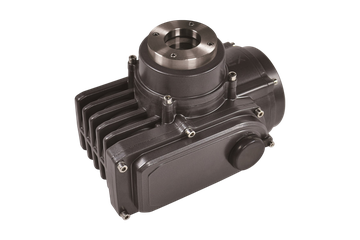

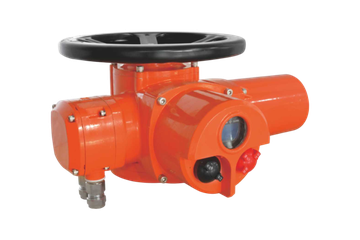

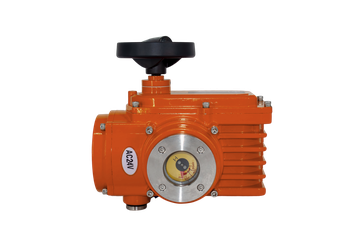

Взрывозащищённые электроприводы

Взрывозащищённые электроприводы применяются в зонах с повышенной взрывоопасностью при наличии электропитания. Они выполняются в специальных корпусах, предотвращающих передачу энергии возможного внутреннего взрыва во внешнюю среду.

Такие приводы используются:

• для дистанционного и автоматического управления арматурой;
• при интеграции в АСУ ТП;
• в системах, где требуется точное позиционирование.

Взрывозащищённые пневмоприводы

Пневматические взрывозащищённые приводы применяются в зонах, где использование электрических устройств ограничено или нежелательно. Управление осуществляется за счёт энергии сжатого воздуха, а конструкция исключает образование источников воспламенения.

Применение взрывозащищённых приводов с арматурой

Шаровые краны и дисковые затворы

Для четвертьоборотной арматуры взрывозащищённые приводы применяются для быстрого и надёжного управления при строгом соблюдении требований промышленной безопасности. Приводы устанавливаются напрямую на вал арматуры или через переходные фланцы.

Задвижки и вентиля через редуктор

Для управления многооборотной арматурой взрывозащищённые приводы используются совместно с редукторными узлами. Такое решение применяется в системах, где требуется значительное усилие и дистанционное управление в опасных зонах.

Тип взрывозащиты и расшифровка маркировки

Маркировка 1 Ex db IIB T4 Gb X

Маркировка взрывозащищённого оборудования указывает условия и зоны допустимой эксплуатации. Для приводов, применяемых во взрывоопасных газовых средах, характерна маркировка:

1 Ex db IIB T4 Gb X

Инженерная расшифровка обозначений

• 1 — категория оборудования для применения в зоне 1
• Ex — оборудование для взрывоопасных сред
• db — вид взрывозащиты «взрывонепроницаемая оболочка»
• IIB — подгруппа газов средней взрывоопасности
• T4 — температурный класс (макс. температура поверхности ≤ 135 °C)
• Gb — высокий уровень взрывозащиты (EPL)
• X — наличие специальных условий безопасной эксплуатации

Расшифровка маркировки взрывозащиты

Нормативные требования и соответствие ТР ТС

Требования ТР ТС 012/2011

Взрывозащищённые приводы, применяемые на территории ЕАЭС, должны соответствовать требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Регламент устанавливает требования к конструкции, маркировке, испытаниям и подтверждению соответствия оборудования.

Практическое значение соответствия

Соответствие ТР ТС 012/2011 означает, что привод:

• прошёл обязательную сертификацию;
• допущен к применению на опасных производственных объектах;
• может использоваться в составе технологического оборудования без нарушения требований промышленной безопасности.

Типичные ошибки при выборе взрывозащищённых приводов

Неправильный класс взрывозащиты

Выбор привода без точного соответствия зоне и типу среды является критической ошибкой и может привести к нарушению нормативных требований и отказу оборудования.

Игнорирование температурного класса

Недооценка температурного класса может привести к превышению допустимой температуры поверхности и создать риск воспламенения взрывоопасной среды.

Совместимость взрывозащищённых приводов с арматурой

Взрывозащищённые приводы в решениях NewKey

Комплектация и интеграция

Взрывозащищённые приводы NewKey применяются в составе комплексных решений «арматура + привод» для объектов с повышенными требованиями к промышленной безопасности. Возможна поставка приводов для арматуры из нержавеющей сталии чугуна, а также их интеграция в существующие трубопроводные системы с учётом проектных и нормативных требований.
