Приводы для запорной арматуры применяются в трубопроводных системах, где ручного усилия недостаточно либо требуется стабильное, повторяемое и безопасное управление оборудованием. Грамотно подобранный привод обеспечивает корректное открытие и закрытие арматуры, снижает эксплуатационные риски и позволяет интегрировать трубопроводную систему в автоматизированные контуры управления.
Компания NewKey поставляет пневматические приводы, электрические приводы и механические редукторы (ручные дублёры) для шаровых кранов, задвижек и вентилей. Подбор выполняется на основе инженерных параметров: тип арматуры, диаметр DN, номинальное давление PN, требуемый крутящий момент (Nm), принцип управления и условия эксплуатации.
Зачем применяются приводы для запорной арматуры
С увеличением диаметра трубопровода и рабочего давления возрастает усилие, необходимое для управления запорной арматурой. В определённый момент ручное управление становится либо физически затруднённым, либо небезопасным, либо нестабильным по результату. Приводы позволяют обеспечить заданное усилие, повторяемость рабочих циклов и предсказуемость работы оборудования.
Применение приводов оправдано: на арматуре среднего и большого диаметра; в системах с частыми циклами «открыто / закрыто»; в труднодоступных или удалённых зонах; на объектах с требованиями к автоматизации и диспетчеризации; в системах, где требуется безопасное положение при аварийных режимах.
Четвертьоборотные и многооборотные приводы: принципиальное различие
С точки зрения инженерии приводы делятся по принципу движения выходного вала: четвертьоборотные (квартооборотные) приводы — обеспечивают поворот вала на 90° (¼ оборота); многооборотные приводы — обеспечивают многократное вращение шпинделя или штока.
Четвертьоборотные (квартооборотные) приводы применяются для шаровых кранов, дисковых и пробковых затворов. Многооборотные приводы применяются для клиновых и шиберных задвижек, а также вентилей с подъёмным штоком. Корректное определение типа управления — базовый этап подбора. Ошибка на этом уровне делает узел технически некорректным независимо от мощности и типа привода.
Типы приводов для запорной арматуры
Механические приводы и редукторы
Механические редукторы применяются для снижения усилия при ручном управлении запорной арматурой. Они обеспечивают плавное и безопасное открытие и закрытие оборудования на средних и больших диаметрах, где прямое ручное управление невозможно или небезопасно. Редукторы используются: как редуктор для задвижки (многооборотное управление); как редуктор для шарового крана большого DN (четвертьоборотное управление); в качестве резервного ручного режима в автоматизированных узлах.
Пневматические приводы
Пневматические приводы применяются преимущественно для четвертьоборотной арматуры, где требуется высокая скорость срабатывания и стабильность рабочих циклов. Это один из самых распространённых типов приводов в промышленной автоматике. Пневмоприводы используются: на шаровых кранах; в технологических линиях с частыми переключениями; на объектах с централизованной пневмосетью. При подборе учитываются тип действия (двухсторонний или с пружинным возвратом), требуемый крутящий момент, давление воздуха и требования к безопасному положению арматуры.

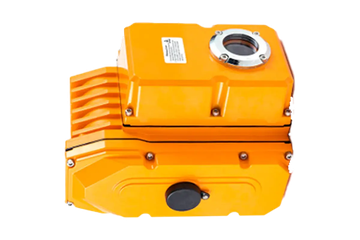

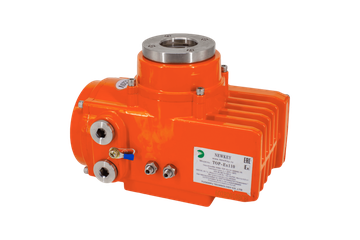

Электрические приводы (четвертьоборотные и многооборотные)
Электрические приводы применяются как для четвертьоборотной, так и для многооборотной арматуры. Они обеспечивают дистанционное управление, контроль положения и интеграцию в автоматизированные системы управления.
Электроприводы используются: для задвижек (многооборотное управление); для шаровых кранов (четвертьоборотное управление); в инженерных и промышленных системах с требованиями к диспетчеризации. При выборе учитываются напряжение питания (24V, 220V, 380V), режим работы, условия окружающей среды и требования к классу защиты.
Соответствие типов приводов и запорной арматуры
Подбор привода выполняется с учётом типа арматуры и принципа управления
| Тип арматуры | Механический привод (редуктор) | Пневматический привод | Электрический привод |
|---|
| Шаровые краны | Да (на больших DN) | Да (четвертьоборотный) | Да (четвертьоборотный) |
| Клиновые задвижки | Да | Реже | Да (многооборотный) |
| Шиберные задвижки | Да | Да | Да (многооборотный) |
| Вентили | Ограниченно | Редко | Да (многооборотный) |
Как выбрать тип привода
Выбор типа привода начинается не с бренда или стоимости, а с анализа условий эксплуатации и принципа работы арматуры.
| Условия эксплуатации | Рекомендуемый тип привода | Обоснование |
|---|
| Большой DN, редкое управление | Редуктор | Надёжное ручное управление без питания |
| Частые циклы «открыто / закрыто» | Пневмопривод | Высокий ресурс и скорость |
| Дистанционное управление | Электропривод | Интеграция в АСУ ТП |
| Ограниченный доступ | Электропривод | Безопасность эксплуатации |
| Взрывоопасные зоны | Пневмопривод | Отсутствие электрических цепей |
Условия эксплуатации и требования к подбору
При подборе приводов для запорной арматуры необходимо учитывать реальные условия эксплуатации оборудования. К ключевым факторам относятся температурный режим, влажность и запылённость окружающей среды, режим работы арматуры и частота срабатываний. Для электрических приводов важны параметры электропитания и класс защиты корпуса, для пневматических — давление и качество сжатого воздуха. Также учитываются требования к безопасности, возможность дистанционного управления и условия доступа к арматуре. Корректный учёт этих параметров позволяет обеспечить стабильную работу привода, снизить износ арматуры и повысить надёжность трубопроводной системы в целом.
Почему приводы подбирают в NewKey
Подбор приводов — это инженерная задача, требующая понимания принципов работы арматуры и условий эксплуатации. В NewKey приводы подбираются с учётом типа управления (четвертьоборотное или многооборотное), требуемого крутящего момента и требований проекта, что позволяет обеспечить надёжную и предсказуемую работу узла «привод + арматура» на протяжении всего срока службы.
