Штуцеры из нержавеющей стали DN8–DN50 PN16–PN40 для трубопроводных систем

Штуцер — это соединительный трубопроводный фитинг, предназначенный для присоединения труб, шлангов, рукавов или оборудования к трубопроводной системе. Конструкция штуцера обеспечивает надёжное и компактное соединение, широко применяемое в инженерных и промышленных системах.

Штуцеры из нержавеющей стали используются на трубопроводах DN8–DN50 с рабочим давлением PN16–PN40 в системах, где требуется коррозионная стойкость, прочность соединения и устойчивость к температурным и механическим нагрузкам.

Назначение и область применения

Штуцеры применяются:

  • для подключения гибких шлангов и рукавов;
  • при присоединении оборудования и приборов;
  • в системах водоснабжения и отопления;
  • в пневматических и гидравлических системах;
  • в химической, пищевой и фармацевтической промышленности;
  • в технологических трубопроводах.

Штуцер позволяет организовать переход между трубопроводом и гибким элементом без сложных монтажных решений.

Конструктивные особенности штуцеров

Принцип конструкции

Штуцер представляет собой фитинг с цилиндрическим или коническим присоединительным элементом, предназначенным для надевания шланга или рукава с последующей фиксацией хомутом, обжимом или иным крепёжным элементом. Вторая сторона штуцера может иметь резьбовое или сварное присоединение.

Типы присоединения

В зависимости от исполнения штуцеры могут иметь:

  • наружную резьбу (НР);
  • внутреннюю резьбу (ВР);
  • сварное окончание;
  • комбинированные исполнения под конкретную конфигурацию узла.

Выбор типа присоединения определяется условиями монтажа и требованиями к разборности соединения.

Как выбрать штуцер

Основные параметры подбора

При выборе штуцера необходимо учитывать:

  • номинальный диаметр (DN8–DN50);
  • рабочее давление системы (PN16–PN40);
  • тип присоединения (резьба или сварка);
  • тип и внутренний диаметр шланга/рукава;
  • рабочую среду;
  • температурный режим эксплуатации.

Корректный подбор штуцера обеспечивает надёжную фиксацию шланга и герметичность соединения.

Материалы изготовления

Штуцеры NewKey изготавливаются из нержавеющих сталей по стандарту AISI с указанием российских аналогов по ГОСТ, что упрощает подбор и согласование в проектной документации.

Применяемые марки стали и российские аналоги

Марка AISIРоссийский аналог (ГОСТ)Типовые среды
AISI 30408Х18Н10Вода, воздух, нейтральные среды
AISI 31608Х17Н13М2Химические и солесодержащие среды
AISI 316L03Х17Н13М2Пищевая и фармацевтика
AISI 316Ti08Х17Н13М2ТПовышенные температуры
AISI 32108Х18Н10ТВысокотемпературные среды

Герметичность соединений

Штуцер как корпусной фитинг не содержит собственных уплотнений. Герметичность узла обеспечивается способом его монтажа и элементами, применяемыми вне конструкции штуцера.

Как обеспечивается герметичность

Герметичность достигается:

  • за счёт уплотнения резьбового соединения (лён, ФУМ, пасты);
  • за счёт плотной посадки шланга на штуцер с фиксацией хомутом или обжимом;
  • за счёт сварного соединения — для штуцеров под сварку.

Выбор способа герметизации зависит от давления, среды и типа подключаемого элемента.

Давление и режим эксплуатации

Рабочие параметры

Штуцеры применяются в системах:

  • номинальные диаметры: DN8 – DN50;
  • рабочее давление: PN16 – PN40.

Допустимые параметры зависят от конструкции штуцера, способа фиксации шланга и условий эксплуатации.

Режим эксплуатации

Штуцеры рассчитаны на длительную эксплуатацию в составе трубопроводной системы. При использовании гибких шлангов необходимо регулярно контролировать состояние крепёжных элементов и посадку шланга.

Типичные ошибки при выборе штуцеров

  • Несоответствие диаметра шланга. Неправильный подбор диаметра штуцера приводит к ослаблению фиксации и потере герметичности соединения.
  • Игнорирование рабочего давления. Использование штуцера и шланга, не рассчитанных на требуемое давление, приводит к аварийным ситуациям.
  • Неправильный выбор материала. Применение неподходящей марки стали в агрессивной среде снижает срок службы фитинга и всего узла.

Тройники в каталоге NewKey

В каталоге NewKeyпредставлены тройники из нержавеющей стали для трубопроводов DN6–DN100 PN10–PN40 с различными типами присоединений. Возможен подбор под проект, замена импортных аналогов и комплектация трубопроводных систем под конкретные условия эксплуатации.

Артикул: NK-FMN15x13/4

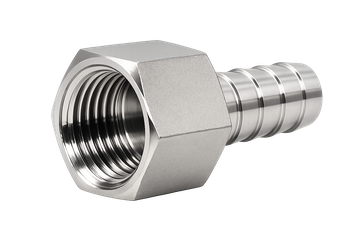

Штуцер елочка нержавеющий ВР, AISI304 DN15 x 13mm (1/2" x 13mm), (CF8), PN16
Размер: DN15 x 13mm (1/2" x 13mm)
По запросу
Артикул: NK-FMN20x20/4
Штуцер елочка нержавеющий ВР, AISI304 DN20 x 20mm (3/4" x 20mm), (CF8), PN16
Размер: DN20 x 20mm (3/4" x 20mm)
По запросу
Артикул: NK-FMN25x25/4
Штуцер елочка нержавеющий ВР, AISI304 DN25 x 25mm (1" x 25mm), (CF8), PN16
Размер: DN25 x 25mm (1" x 25mm)
По запросу
Артикул: NK-FMN32x32/4
Штуцер елочка нержавеющий ВР, AISI304 DN32 x 32mm (1_1/4" x 32mm), (CF8), PN16
Размер: DN32 x 32mm (1_1/4" x 32mm)
По запросу
Артикул: NK-FMN40x40/4
Штуцер елочка нержавеющий ВР, AISI304 DN40 x 40mm (1_1/2" x 40mm), (CF8), PN16
Размер: DN40 x 40mm (1_1/2" x 40mm)
По запросу
Артикул: NK-FMN50x50/4
Штуцер елочка нержавеющий ВР, AISI304 DN50 x 50mm (2" x 50mm), (CF8), PN16
Размер: DN50 x 50mm (2' x 50mm)
По запросу
Артикул: NK-FHNY15/4
Штуцер елочка нержавеющий НР 90°, AISI304 DN15 (1/2") (CF8), PN16
Размер: 1/2" (DN15)
По запросу
Артикул: NK-FHNY20/4
Штуцер елочка нержавеющий НР 90°, AISI304 DN20 (3/4") (CF8), PN16
Размер: 3/4" (DN20)
По запросу
Артикул: NK-FHNY25/4
Штуцер елочка нержавеющий НР 90°, AISI304 DN25 (1") (CF8), PN16
Размер: 1" (DN25)
По запросу
Артикул: NK-FHNY32/4
Штуцер елочка нержавеющий НР 90°, AISI304 DN32 (1_1/4") (CF8), PN16
Размер: 1_1/4" (DN32)
По запросу
Артикул: NK-FHNY40/4
Штуцер елочка нержавеющий НР 90°, AISI304 DN40 (1_1/2") (CF8), PN16
Размер: 1_1/2" (DN40)
По запросу
Артикул: NK-FHNY50/4
Штуцер елочка нержавеющий НР 90°, AISI304 DN50 (2") (CF8), PN16
Размер: 2" (DN50)
По запросу
Артикул: NK-FHN6x10/4
Штуцер елочка нержавеющий, AISI304 DN 6 x 10mm (1/8" x 10mm), (CF8), PN16
Размер: DN6 x 10mm (1/8" x 10mm)
По запросу
Артикул: NK-FHN6x12/4
Штуцер елочка нержавеющий, AISI304 DN 6 x 12mm (1/8" x 12mm), (CF8), PN16
Размер: DN6 x 12mm (1/8" x 12mm)
По запросу
Артикул: NK-FHN8x10/4
Штуцер елочка нержавеющий, AISI304 DN 8 x 10mm (1/4" x 10mm), (CF8), PN16
Размер: DN8 x 10mm (1/4" x 10mm)
По запросу
Артикул: NK-FHN8x12/4
Штуцер елочка нержавеющий, AISI304 DN 8 x 12mm (1/4" x 12mm), (CF8), PN16
Размер: DN8 x 12mm (1/4" x 12mm)
По запросу
