Степень защиты IP67 у электропривода: что означает маркировка и где можно устанавливать привод

Маркировку IP67 часто воспринимают как универсальное разрешение на работу оборудования под дождём, в сыром помещении и даже под водой. Для электропривода трубопроводной арматуры такой подход опасен: класс IP описывает защиту оболочки в заданных условиях испытаний, но не заменяет проверку температуры, влажности, кабельных вводов, способа монтажа и требований конкретного объекта. Разберём, как расшифровывается IP67, от каких воздействий защищён корпус и что необходимо учесть перед установкой электропривода на шаровой кран или дисковый затвор.

Как расшифровывается степень защиты IP67

IP, или Ingress Protection, представляет собой систему классификации защиты оболочек электрического оборудования от доступа к опасным частям, проникновения твёрдых предметов и воды. В России для такой маркировки применяется ГОСТ 14254, гармонизированный с IEC 60529. После букв IP указывают две цифры. Первая относится к твёрдым частицам и пыли, вторая показывает устойчивость оболочки к воздействию воды. Поэтому обозначение IP67 следует читать поэлементно: цифра 6 характеризует пылезащиту, а цифра 7 относится к испытанию водой. Класс защиты электропривода нельзя определять по внешнему виду корпуса. Массивная металлическая оболочка сама по себе ещё ничего не доказывает. Значение IP должно быть указано изготовителем в паспорте, техническом описании или маркировке конкретной модели. Если на странице категории перечислены разные серии, характеристику одной из них нельзя автоматически переносить на остальные изделия.

Первая цифра 6: защита от пыли

Цифра 6 означает высший уровень защиты от твёрдых частиц в системе IP. При корректно собранной оболочке пыль не должна проникать внутрь в количестве, способном нарушить безопасную работу оборудования. Для электрического привода это особенно важно, потому что внутри расположены двигатель, клеммы, концевые выключатели, редукторные элементы и другие узлы, чувствительные к загрязнению. Пыленепроницаемость снижает риск попадания мелкодисперсных частиц через стыки корпуса, крышку и кабельные вводы.

При этом цифра 6 относится к оболочке в состоянии, соответствующем испытанному исполнению. Открытая крышка клеммного отсека, неподходящий сальник, повреждённое уплотнение или незаглушённое отверстие меняют реальную защищённость узла. После монтажа электропривод может перестать соответствовать заявленному классу, хотя маркировка IP67 на корпусе останется.

Вторая цифра 7: защита при временном погружении

Цифра 7 означает, что оболочка выдерживает предусмотренное стандартом испытание при временном погружении в воду. Это отдельный вид проверки, который нельзя автоматически приравнивать к испытаниям каплями, дождём или водяными струями. Маркировка также не означает возможность постоянной работы под водой. Условия испытания ограничены по времени и глубине, а допустимый результат оценивают по тому, нарушает ли проникшая вода безопасность и работоспособность оборудования.

Из маркировки IP67 нельзя делать вывод, что электропривод разрешено размещать в затапливаемом колодце, резервуаре или на участке с постоянным уровнем воды. Для длительного погружения применяют отдельные исполнения и согласованные изготовителем условия. Также IP67 не даёт автоматической гарантии стойкости к мойке аппаратом высокого давления, горячей воде, пару и химически активным моющим растворам.

Элемент маркировки	Значение	Практический смысл
IP	Код защиты оболочки	Показывает защищённость корпуса от внешнего проникновения
6	Пыленепроницаемое исполнение	Пыль не должна проникать внутрь в опасном количестве
7	Защита при временном погружении	Не равна разрешению на постоянную подводную эксплуатацию

Что IP67 даёт электроприводу в реальных условиях

Электропривод устанавливают над трубопроводом или непосредственно на запорной арматуре, поэтому его корпус сталкивается с пылью, конденсатом, случайными брызгами и водой при обслуживании соседнего оборудования. Степень защиты IP67 создаёт хороший запас для многих инженерных и промышленных помещений. Однако фактическая надёжность зависит от всей оболочки: корпуса, крышек, прокладок, выводов кабеля, ручного дублёра и мест соединения отдельных деталей.

Пыльные производственные помещения

Пыленепроницаемое исполнение полезно в цехах, на участках переработки сыпучих материалов, в котельных и технических помещениях, где мелкие частицы оседают на оборудовании. Закрытый корпус уменьшает вероятность попадания загрязнений на электрические контакты и движущиеся детали. Но наружное скопление пыли всё равно нельзя игнорировать. Толстый слой загрязнений ухудшает теплоотвод, мешает осмотру и может скрывать повреждения крышки или кабельного уплотнения. Если пыль пожаро- или взрывоопасна, одной маркировки IP67 недостаточно: требуется подтверждённое исполнение для соответствующей опасной зоны.

Дождь, брызги и влажная уборка

Для корпуса с IP67 подтверждено испытание при временном погружении. Это позволяет рассматривать такой электропривод для влажных помещений и наружных площадок, если соблюдены остальные условия эксплуатации. При этом устойчивость к направленным струям нельзя автоматически выводить из цифры 7: такой режим проверяют отдельно. Вода не должна постоянно задерживаться вокруг кабельного ввода, под крышкой или в углублениях корпуса. Мойка высоким давлением и горячий пар также требуют отдельной оценки.

Кратковременный контакт с водой

IP67 снижает риск повреждения при кратковременном попадании оборудования в воду в пределах нормированного испытания. Но проектировать узел с расчётом на регулярное затопление нельзя. Если электропривод установлен в приямке, колодце или низкой точке помещения, сначала оценивают вероятность подъёма воды, наличие дренажа и сценарий аварии. Для мест, где затопление считается штатным режимом, исполнение должно быть специально предназначено для такой работы.

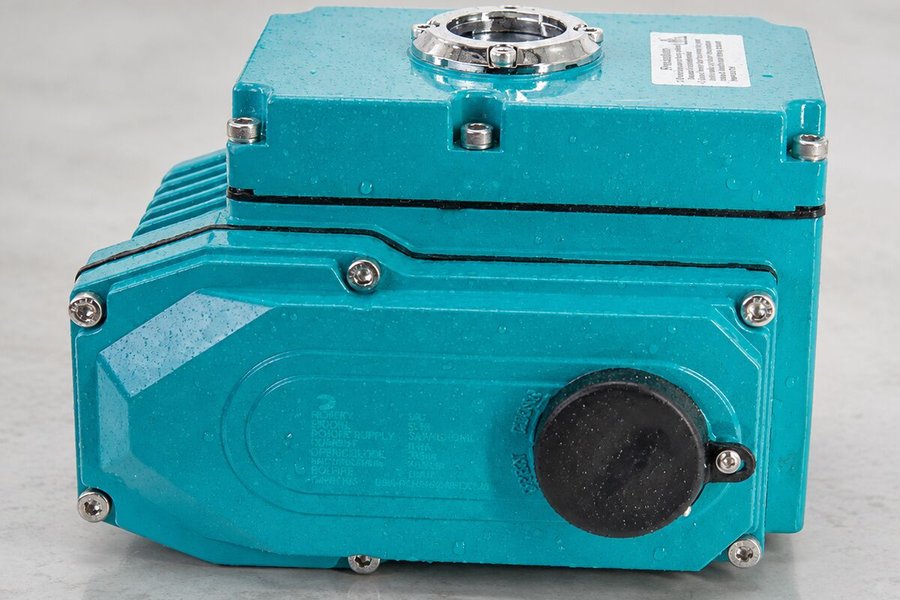

Почему IP67 не делает электропривод неуязвимым

Маркировка IP отвечает на ограниченный вопрос: насколько оболочка препятствует доступу, проникновению твёрдых частиц и воды при заданных испытаниях. Она не описывает стойкость металла к коррозии, сопротивление ультрафиолету, работу при отрицательной температуре, устойчивость к соляному туману, химическим реагентам и механическому удару. Поэтому фраза электропривод IP67 ещё не означает, что модель подходит для любой открытой площадки или производственной среды.

IP67 и взрывозащита

Степень защиты оболочки и взрывозащита решают разные задачи. IP67 показывает защиту от пыли и воды. Допуск к работе во взрывоопасной зоне подтверждается отдельной маркировкой, сертификатами и документацией на конкретное изделие. Обычный электропривод с высоким классом IP нельзя устанавливать во взрывоопасной зоне только на основании герметичного корпуса. При подборе для нефтегазового, химического или другого опасного объекта проверяют категорию зоны, вид взрывозащиты, подгруппу газа, температурный класс и специальные условия применения.

IP67 и защита от коррозии

Водозащищённая оболочка может быть изготовлена из материала, который нуждается в дополнительной защите от агрессивной атмосферы. Солёный воздух, пары кислот и щелочей, реагенты, моющие растворы и высокая влажность воздействуют на покрытие, крепёж и наружные соединения. Для таких объектов отдельно согласовывают материал корпуса, лакокрасочное покрытие, стойкость уплотнений и кабельных вводов. Наличие IP67 не заменяет проверку химической совместимости.

IP67 и климатическое исполнение

Для наружной установки важны диапазон температуры окружающей среды, влажность, образование льда, солнечный нагрев и перепады между днём и ночью. У класса IP нет сведений об этих параметрах. Например, привод может хорошо защищаться от дождя, но не запускаться при температуре ниже установленного изготовителем предела. Климатическое исполнение, рабочую температуру и допустимую влажность всегда проверяют отдельно по паспорту.

Можно ли устанавливать электропривод IP67 на улице

Обозначение IP67 подтверждает защиту оболочки от воды в условиях соответствующего испытания, но решение о наружном монтаже принимают по совокупности условий. Нужно сверить паспортный температурный диапазон, влажность, положение привода, требования к кабелю и вероятность образования конденсата. Также оценивают прямое солнце, осадки, обледенение и доступ для обслуживания. При необходимости предусматривают защитный козырёк или шкаф, не мешающий охлаждению и ручному управлению.

Кабельные вводы

Через неправильно собранный кабельный ввод вода часто попадает внутрь быстрее, чем через соединение крышки с корпусом. Диаметр кабеля должен соответствовать диапазону уплотнения сальника. Свободные отверстия закрывают штатными герметичными заглушками. Кабель перед вводом желательно проложить так, чтобы вода не стекала по нему прямо к корпусу. После затяжки проверяют фиксацию кабеля и равномерное обжатие уплотнения, не повреждая резьбу чрезмерным усилием.

Положение корпуса и дренаж воды

Электропривод устанавливают в разрешённом производителем положении. Даже защищённый корпус не стоит размещать так, чтобы вокруг крышки, ручного дублёра или кабельного ввода образовывалась постоянная лужа. Если узел находится на открытом воздухе, конструкция площадки должна отводить осадки. Кабельные петли и трассы выполняют без участков, направляющих воду к вводу. После монтажа проверяют доступ к крышкам и возможность осмотра уплотнений.

Конденсат внутри оболочки

В герметичном корпусе конденсат может появиться из-за перепадов температуры, особенно при редких включениях привода. Влага образуется уже внутри и поэтому не противоречит заявленному классу IP. На холодных наружных площадках учитывают необходимость обогрева, термостатирования или других решений, предусмотренных проектом и изготовителем. Самовольное сверление корпуса для вентиляции недопустимо: оно нарушает оболочку и меняет её защитные свойства.

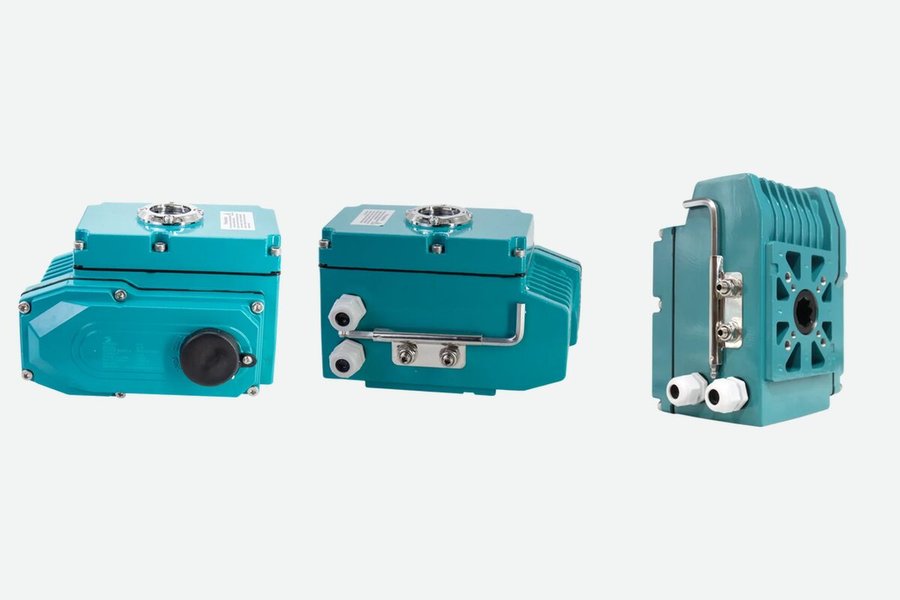

Электроприводы NK-PEA со степенью защиты IP67

В техническом паспорте поворотных электроприводов NEWKEY серии NK-PEA указана степень защиты IP67. Серия предназначена для управления шаровыми кранами, дисковыми затворами и другой четвертьоборотной трубопроводной арматурой. В документе перечислены исполнения NK-PEA30, NK-PEA50, NK-PEA100, NK-PEA200 и NK-PEA600. Для вариантов серии предусмотрено питание 24 В или 220 В в зависимости от артикула. Перед заказом нужно сверить точную модель, напряжение и схему управления.

Согласно паспорту, для серии указан диапазон условий эксплуатации от -20 до +70 °C при относительной влажности до 90%. В конструкции предусмотрены два кабельных ввода M18, ручной дублёр, концевые выключатели, защита двигателя от перегрева, индикатор положения и настраиваемые механические упоры. Эти характеристики относятся к серии NK-PEA и не должны автоматически переноситься на все электрические приводы в каталоге NEWKEY.

Параметр	Данные серии NK-PEA	Что проверить при заказе
Степень защиты	IP67	Наличие характеристики в паспорте выбранной модели
Тип движения	Поворотный	Совместимость с шаровым краном или дисковым затвором
Крутящий момент	Исполнения 30-600 Н·м	Требуемый момент арматуры и необходимый запас
Питание	Исполнения серии на 24 и 220 В	Род тока, напряжение и схема управления
Температура	От -20 до +70 °C	Фактическая температура в месте установки
Влажность	До 90% RH	Конденсат, перепады температуры и условия помещения
Кабельные вводы	2 ввода M18	Диаметр кабеля, сальники и герметичные заглушки

Как сохранить степень защиты после монтажа

Заявленный класс относится к комплектному и правильно собранному изделию. Во время монтажа электропривод подключают к сети, настраивают концевые выключатели и соединяют с системой управления. Для доступа к клеммам приходится снимать крышку, поэтому итоговая защищённость зависит от качества последующей сборки. Один перекос прокладки или незатянутый ввод способен свести пользу IP67 к минимуму.

До подключения

Сверить маркировку и паспорт именно той модели, которая поступила на объект.
Осмотреть корпус, крышки, резьбы, прокладки и кабельные вводы на предмет повреждений.
Проверить, подходит ли диаметр кабеля к диапазону уплотнения сальника.
Уточнить допустимое монтажное положение, температуру и влажность.
Убедиться, что свободные отверстия можно закрыть штатными герметичными заглушками.

Во время монтажа

Не сверлить корпус и не заменять штатные вводы случайными деталями.
Беречь уплотнение крышки от грязи, стружки, краски и механических повреждений.
Укладывать провода так, чтобы они не попадали между крышкой и корпусом.
Затягивать крышку равномерно, соблюдая требования документации.
Не оставлять открытый клеммный отсек во время осадков или влажной уборки.

После запуска

Проверить работу в режимах открытия и закрытия, а также сигналы крайних положений.
Осмотреть вводы и стык крышки после первых циклов и температурных перепадов.
Не направлять на привод струю мойки, если такой режим отдельно не подтверждён.
Включить состояние уплотнений и кабельных вводов в плановое обслуживание.

Почему при выборе нельзя смотреть только на IP

Электропривод IP67 может полностью подходить по защите оболочки и одновременно не соответствовать арматуре по усилию, питанию или характеру движения. Для шарового крана и дискового затвора обычно применяют четвертьоборотный привод, который поворачивает шток на 90 градусов. Для задвижки или вентиля может требоваться многооборотное либо линейное исполнение. Ошибка на этом этапе опаснее недостаточного класса IP: привод не закроет арматуру, перегрузит шток или повредит редуктор.

Крутящий момент

Требуемый крутящий момент определяют по данным изготовителя арматуры с учётом DN, рабочего давления, материала уплотнений и состояния среды. К расчётному значению добавляют инженерный запас, поскольку сопротивление может вырасти из-за отложений, старения седел или длительного простоя. Выбирать электропривод только по диаметру крана нельзя: две модели одного DN способны иметь разный момент закрытия.

Напряжение и род тока

В обозначении привода проверяют напряжение и род тока. На объекте могут использоваться 24 В постоянного тока, 24 В переменного тока или сеть 220 В. Ошибка между AC и DC приводит к неправильной работе или повреждению оборудования. До заказа также определяют, нужна ли схема открыть-закрыть, промежуточное позиционирование, обратная связь по концевым положениям или управление сигналом 4-20 мА.

Арматура, монтажная площадка и шток

Привод должен механически подходить к крану или затвору. Проверяют стандарт и размер монтажной площадки, посадочный квадрат, высоту переходника, направление вращения и доступ к ручному дублёру. Соединение не должно передавать на вал боковую нагрузку. Даже правильно выбранный электропривод для шарового крана будет работать ненадёжно, если шток перекошен или монтажный комплект собран с несоосностью.

Типичные ошибки при работе с IP67

Считать IP67 полной герметичностью

Термин водонепроницаемый часто используют слишком широко. IP67 подтверждает результат стандартизированного испытания оболочки, а не абсолютное отсутствие воды при любых условиях. Длительное погружение, высокое давление, горячая мойка и воздействие пара выходят за рамки такого вывода.

Переносить характеристику серии на весь каталог

Если IP67 указан в паспорте NK-PEA, это подтверждает характеристику данной серии. Для другого электропривода значение требуется найти в его собственной документации. Одинаковое назначение, напряжение или похожий корпус не доказывают одинаковый класс защиты.

Оставлять неподходящую заглушку

Свободный кабельный ввод должен закрываться элементом с подходящей резьбой и подтверждённой герметичностью. Временная пластиковая пробка, лента или герметик без предусмотренного соединения не сохраняют класс оболочки. То же относится к переходникам между разными резьбами.

Не учитывать обслуживание

Уплотнения стареют, крепёж может ослабнуть, а кабель получает механические нагрузки. Поэтому степень защиты следует поддерживать в течение всего срока службы. После ремонта, настройки или вскрытия корпуса осматривают прокладки и повторно проверяют сборку. Если деталь повреждена, её заменяют на совместимую, а не компенсируют дефект дополнительным слоем герметика.

Частые вопросы

IP67 означает полную водонепроницаемость?

Нет. Маркировка подтверждает защиту оболочки в условиях стандартного испытания при временном погружении. Она не разрешает постоянную работу под водой и не охватывает все возможные способы воздействия воды.

Можно ли мыть электропривод IP67 аппаратом высокого давления?

Только если такой способ очистки прямо разрешён изготовителем. Струя высокого давления, малая дистанция до сопла, горячая вода и пар создают условия, которые нельзя автоматически приравнивать к IP67.

Подойдёт ли электропривод IP67 для установки на улице?

Возможность наружного монтажа оценивают по паспорту и условиям объекта. Кроме IP, проверяют температуру, влажность, климатическое исполнение, солнечный нагрев, обледенение, коррозионную среду и риск конденсата. Кабельные вводы и положение корпуса должны соответствовать требованиям монтажа.

Можно ли применять IP67 во взрывоопасной зоне?

Сам по себе IP67 такого допуска не даёт. Для взрывоопасной зоны требуется отдельное сертифицированное исполнение с подходящей маркировкой взрывозащиты и подтверждением для конкретных условий.

Как проверить степень защиты перед заказом?

Нужно открыть паспорт или техническое описание выбранной модели и найти значение IP. Если характеристика указана только на общей странице или в документе другой серии, её следует уточнить у поставщика. В заявке лучше сразу прописать место установки, температуру, влажность, вероятность попадания воды и требования к опасной зоне.

Что указать в заявке на подбор электропривода

Чтобы подобрать электрический привод для трубопроводной арматуры, недостаточно написать IP67 и напряжение. Специалисту понадобятся данные о самой арматуре, рабочей среде и системе управления. Чем точнее исходные параметры, тем меньше риск получить привод, который защищён от воды, но не подходит по моменту, посадке или электрической схеме.

Тип арматуры: шаровой кран, дисковый затвор, задвижка или вентиль.
DN, PN, материал корпуса и уплотнений, рабочая среда и температура.
Требуемый крутящий момент либо точная модель арматуры.
Напряжение питания и род тока: AC или DC.
Режим управления: открыть-закрыть, регулирование, обратная связь.
Место установки: помещение, улица, колодец, влажная или пыльная зона.
Нужная степень защиты оболочки и требования по взрывозащите, если они есть.

Итог

Расшифровка IP67 для электропривода выглядит так: цифра 6 означает пыленепроницаемую оболочку, цифра 7 подтверждает защиту при временном погружении в условиях стандартного испытания. Этот класс хорошо подходит для оборудования, которое может сталкиваться с пылью, осадками и влагой, но он не заменяет проверку климатического исполнения, коррозионной стойкости, температуры и правил монтажа.

Для электроприводов NEWKEY серии NK-PEA степень защиты IP67 указана в техническом паспорте. Перед заказом необходимо сверить конкретный артикул, напряжение, крутящий момент, схему управления и условия эксплуатации. Специалисты NEWKEY помогут подобрать электропривод для шарового крана, дискового затвора или другого вида трубопроводной арматуры и проверить совместимость узла по техническим параметрам.
