Когда речь заходит о проектировании линий для производства и розлива продуктов питания, разговор почти сразу выходит за рамки «подойдёт ли по давлению и температуре». Для пищевой отрасли важно не только то, из чего сделана трубопроводная арматура для пищевой промышленности, но и то, как это доказано на бумаге. Без правильного комплекта документов даже качественная пищевая арматура может не попасть в контур, просто потому что служба качества или аудиторы не видят формальных подтверждений безопасности, гигиеничности и прослеживаемости.

Арматура для пищевой промышленности — это не только санитарная арматура в нержавеющем исполнении, пищевые краны и клапаны в стандартах DIN/SMS/ISO, но и целый пакет паспортов, сертификатов, деклараций, инструкций по мойке CIP/SIP и по монтажу. В этой статье разберём, какие документы обычно входят в базовый набор, какие дополнительные требования предъявляются именно к пищевой арматуре, и на что стоит ориентироваться при формировании комплекта документации при поставке.

Зачем на пищевую арматуру нужен отдельный блок документации

В «общепроме» часто считают, что если есть паспорт, декларация соответствия по ТР ТС 010/2011 и монтажная инструкция, то вопрос закрыт. Для пищевой арматуры этого уже недостаточно. Продукт напрямую контактирует с поверхностями арматуры и уплотнений, при этом линии регулярно проходят мойку CIP/SIP агрессивными растворами. Получается, что трубопроводная арматура для пищевой промышленности влияет и на безопасность продукта, и на стабильность технологических режимов, и на то, как площадка проходит внешние и внутренние аудиты.

Документация на арматуру в этом контексте выполняет сразу несколько задач. Во-первых, она доказывает, что применяемые материалы — именно пищевая сталь, эластомеры и пластики, допущенные к контакту с продуктом, а не просто «нержавейка какая-то». Во-вторых, она показывает, что конструкция санитарной арматуры с точки зрения гигиенического дизайна действительно продумана: нет мёртвых зон, обеспечивается самодренирование и корректная мойка. В-третьих, правильный комплект документов позволяет организовать прослеживаемость: для каждого изделия понятно, какой у него серийный номер, партия, паспорт качества AISI 316L или AISI 304 сертификат, на какие испытания и проверки можно сослаться.

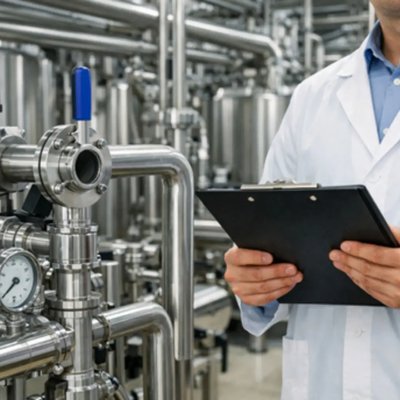

Дополнительные требования к документации на трубопроводную арматуру для пищевой промышленности

Первое, что интересует технологов и представителей службы качества, — из чего фактически сделана пищевая арматура там, где она соприкасается с продуктом. В документации желательно видеть не общее «нержавеющая сталь», а конкретные марки: AISI 304, AISI 316L, указание, какие детали выполнены из какой стали. Отдельно фиксируются материалы уплотнений, мембран, седел, вставок и любых элементов, контактирующих с продуктом или моющими растворами.

Здесь в игру вступают такие документы, как сертификат пищевой безопасности на материалы, подтверждение соответствия уплотнений FDA или аналогичным требованиям по миграции веществ, сведения о соответствии конкретной марки стали санитарным требованиям. Для некоторых проектов заказчики дополнительно требуют СГР (свидетельство о госрегистрации) арматуры или материалов, особенно если речь идёт о контактирующих с продуктом эластомерах и пластиках. Наличие паспорта качества AISI 316L или развёрнутого описания по AISI 304 сертификат тоже играет роль: это удобный инструмент для службы качества при анализе соответствия внутренним стандартам предприятия.

Гигиенический дизайн, стандарты и конструктив

Санитарная арматура для пищевой промышленности должна быть не только из «правильного» металла, но и правильно спроектирована. В документации на арматуру желательно видеть упоминание о гигиеническом исполнении, ссылку на стандарт DIN/SMS/ISO (если он применим), указания по шероховатости внутренних поверхностей, типу соединений (кламп, санитарные резьбы, гигиенические фланцы). Это позволяет технологам и инженерам убедиться, что конструкция действительно ориентирована на отсутствие мёртвых зон и удобную мойку.

Для пищевых кранов и клапанов часто важны схемы проточной части, описания самодренируемых позиций при монтаже, рекомендации по ориентации на трубопроводе. Если пищевой нержавеющий кран позиционируется как санитарный, но в документации нет ни слова про гигиенический дизайн, а внутренняя геометрия не описана, у аудиторов закономерно возникают вопросы.

Уплотнения, смазки и стойкость к CIP/SIP

Отдельный блок — материалы уплотнений и смазок. В хорошей документации явно указано, что уплотнения рассчитаны на контакт с пищевыми средами и моющими растворами, приведены диапазоны температур, концентраций и режимов мойки CIP/SIP. Знаково, если отдельной строкой прописано, что используются уплотнения FDA или аналогичные по требованиям к миграции. Это сильно упрощает работу службе качества и снижает количество дополнительных вопросов.

Помимо уплотнений, внимания заслуживают смазки, которые применяются в приводах и механизмах, непосредственно контактирующих с продуктом или зоной возможного попадания продукта. В идеале документация содержит ссылки на используемые типы смазок и их допуск к пищевому применению либо прямо указывает, что в продуктовом контуре используются «сухие» решения, без смазочных материалов.

Описание мойки и стерилизации: CIP/SIP как часть документации

Для пищевой арматуры раздел по очистке и дезинфекции — обязательный элемент руководства по эксплуатации. Площадке важно понимать, как конкретный кран или клапан ведёт себя в режиме мойки CIP/SIP: какие температуры допустимы, какие моющие растворы возможны, какова максимальная длина цикла, есть ли ограничения по количеству термоциклов.

Хорошая инструкция чётко описывает сценарии: как должна проходить мойка CIP при закрытом и открытом положении, где находятся потенциально уязвимые зоны, какие элементы могут требовать периодической разборки и ручной очистки. Если санитарная арматура устанавливается на линию с SIP, документация должна содержать данные по допустимым параметрам стерилизации паром или горячей водой, а также предупреждения о недопустимых режимах.

Прослеживаемость: маркировка, партии и привязка к документам

В пищевой промышленности прослеживаемость стала уже стандартом: на любом этапе должно быть понятно, какой конкретно элемент установлен на линии, из какого он материала и какие документы на него распространяются. Для трубопроводной арматуры это означает, что маркировка пищевой арматуры на корпусе (или на табличке) должна включать хотя бы условное обозначение, размер, материал и серийный номер. Эта информация должна совпадать с тем, что указано в паспорте и сопроводительной документации.

Чтобы связать изделие с набором сертификатов, производителя и партии, в документации обычно описывается система маркировки и ведения записей. Если по серийному номеру можно быстро найти паспорт, декларацию соответствия, сертификат пищевой безопасности и протоколы испытаний, это сильно облегчает жизнь при аудитах и расследовании инцидентов.
