Что будет, если подключить пневмопривод без подготовки воздуха

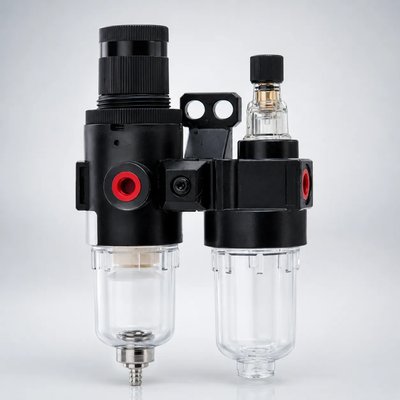

Подключить пневмопривод напрямую к пневмосети можно, и именно поэтому в этой точке чаще всего ошибаются. Узел может начать работать, открыть или закрыть арматуру, и на этом фоне появляется ощущение, что подготовка воздуха для пневмопривода не так уж нужна. Но сама возможность запуска еще не означает, что схема собрана правильно и будет нормально жить в эксплуатации.

Зачем нужен блок подготовки воздухаперед приводом? Затем, чтобы на вход в узел шел не просто сжатый воздух, а воздух, который не тащит за собой влагу, грязь, конденсат и скачки давления. Без этого пневмопривод без подготовки воздуха начинает работать в более тяжелом режиме, а вместе с ним страдают пневмораспределитель, позиционер, уплотнения и вся обвязка.

Первые проблемы обычно не выглядят как явная поломка. Чаще все начинается с рывков, нестабильного хода, медленной реакции, странного поведения при переключении и ухудшения повторяемости. На объекте это часто воспринимают как "привод капризничает" или "попался неудачный узел", хотя причина может быть банальной: воздух на входе неподходящий.

Главный вывод простой. Если узел собран без подготовки воздуха, он может не умереть сразу, но это плохая инженерная логика. Пневмопривод надо рассматривать как часть системы, где качество воздуха для пневмопривода, фильтрация и регулирование давления важны не меньше, чем сам привод и арматура.

Что такое подготовка воздуха для пневмопривода

Блок подготовки воздуха для пневмопривода нужен для того, чтобы привести сжатый воздух в рабочее состояние перед подачей в пневматический узел. Он не делает систему "идеальной по определению", но снимает базовые риски, которые приходят из пневмосети: влагу, часть загрязнений, нестабильность давления, а в некоторых схемах еще и вопрос смазки.

Если говорить совсем прикладно, это промежуточный узел между пневмосетью и приводом. Его задача не в том, чтобы украсить схему, а в том, чтобы защитить исполнительную часть от проблем, которые в обычной сети встречаются постоянно. Именно поэтому блок подготовки воздуха для пневмопривода нельзя считать второстепенной деталью. Это такая же часть узла, как пневмораспределитель или сам привод.

Зачем нужен фильтр

Фильтр нужен для того, чтобы не пропускать в узел твердые частицы, капли влаги, следы конденсата и прочее загрязнение, которое идет вместе со сжатым воздухом. В реальной пневмосети воздух редко бывает идеально чистым. В нем могут быть частицы из магистрали, продукты износа оборудования, следы влаги и все то, что потом попадает внутрь пневматической аппаратуры.

Грязный воздух для пневмопривода опасен не потому, что "так написано в теории", а потому что загрязнения реально оседают внутри распределителей, каналов, уплотнений и движущихся частей. Сначала это дает легкую нестабильность, потом залипания, рывки, ухудшение реакции и лишний износ.

Зачем нужен регулятор давления

Регулятор давления нужен для того, чтобы привод и вся управляющая пневматика получали воздух с тем давлением, под которое узел вообще подбирали. Это не декоративная функция. Если в сети нестабильное давление воздуха в пневмосети, привод может то недобирать усилие, то работать слишком резко, то вести себя по-разному в одинаковых циклах.

Для технологического процесса это означает одну неприятную вещь: система теряет повторяемость. Сегодня узел закрылся нормально, завтра закрылся хуже, потом сработал с задержкой. И проблема здесь не обязательно в самом приводе. Иногда причина в том, что на вход ему приходит воздух с плавающими параметрами.

Когда нужен смазочный модуль

Смазочный модуль нужен не всегда, и это важно проговорить отдельно. Очень часто фильтр регулятор лубрикатор для пневмопривода воспринимают как универсальный обязательный набор. На практике это не так. Фильтрация и регулирование давления почти всегда относятся к базовой логике подготовки воздуха, а вот смазка зависит от конкретного оборудования и его требований.

Для части пневматических узлов дополнительная смазка действительно уместна. Для части оборудования она не нужна. Поэтому здесь правильный подход такой: не ставить лубрикатор автоматически "по привычке", а смотреть, что именно требуется вашему узлу и предусмотрено ли это конструкцией.

Что важно понять сразу
1. Пневмопривод без подготовки воздуха может работать, но это не значит, что он подключен правильно.
2. В первую очередь страдает не только сам привод, но и вся соседняя пневматическая аппаратура.
3. Влага в пневмоприводе и загрязнения редко дают мгновенную катастрофу, чаще они портят узел постепенно.
4. Нестабильное давление так же опасно, как и грязный воздух, потому что ломает нормальную повторяемость работы.
5. Экономия на подготовке воздуха обычно превращается в проблемы уже после запуска, когда узел начинает вести себя нестабильно.

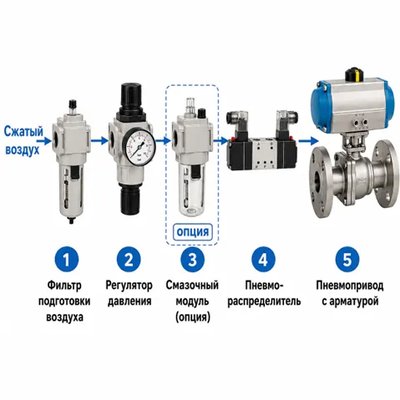

Что происходит с пневмоприводом без подготовки воздуха

Одна из самых частых проблем это влага. Пока ее не видно в явном виде, ее легко недооценить. Но конденсат в воздухе для пневматики означает, что внутрь узла вместе с рабочей средой приходит лишняя вода. Она оседает в каналах, влияет на тонкие пневматические элементы, ухудшает работу распределителя и в целом делает поведение системы менее стабильным.

Особенно неприятно то, что проблема может нарастать постепенно. Сначала узел работает почти нормально, потом начинает реагировать неровно, потом появляются задержки или рывки. В этот момент на объекте часто начинают искать проблему в приводе, хотя корень уже давно находится выше по цепочке, на стороне воздуха.

Твёрдые частицы и загрязнения

Твердые частицы работают по другой логике. Если влага портит узел изнутри как среда, то загрязнения действуют почти механически. Они забиваются в каналы, мешают нормальному ходу, усиливают трение, оседают на рабочих поверхностях и ухудшают работу уплотнений.

Это касается не только привода как такового. Часто первым чувствительным звеном становится пневмораспределитель. Он может начать переключаться не так четко, как должен. На позиционере загрязнение тоже быстро выходит боком, потому что для него воздух это уже не просто энергия, а часть логики управления. В итоге одна и та же проблема на входе начинает проявляться сразу в нескольких точках системы.

Нестабильное давление

Если давление в пневмосети гуляет, пневмопривод теряет нормальную основу для работы. Один и тот же узел в таких условиях может сегодня ходить уверенно, завтра с задержкой, а потом недобирать усилие в конце хода. Для отсечной арматуры это опасно недожимом. Для регулирующей схемы это еще хуже, потому что процесс становится непредсказуемым.

Нестабильное давление воздуха в пневмосети не всегда выглядит драматично. Чаще это именно плавающая, неприятная нестабильность. Система работает, но работает не так, как от нее ждут. И чем дольше такой режим сохраняется, тем сложнее потом разобраться, где именно причина.

Почему привод начинает работать рывками

Рывки появляются не от одной причины, а от их сочетания. Влага мешает нормальной работе пневматики. Загрязнение добавляет сопротивление и залипание. Давление приходит неровно. В результате привод перестает двигаться чисто и предсказуемо.

Именно поэтому вопрос что будет если подключить пневмопривод без подготовки воздуха нельзя сводить к простому "сломается или не сломается". Гораздо правильнее ставить его так: во что превратится работа узла через некоторое время. Чаще всего ответ такой: в менее стабильную, менее чистую и менее надежную систему, где симптомы долго накапливаются, а потом вылезают уже в работе.

Таблица с основными рисками

Проблема	Что это даёт на практике
Влага в воздухе	Конденсат внутри узла, нестабильная работа, ухудшение повторяемости
Твёрдые частицы	Загрязнение каналов и элементов, залипания, рост трения
Нестабильное давление	Плавающий ход, недобор усилия, разные результаты в одинаковых циклах
Отсутствие фильтрации	Вся грязь из пневмосети идет прямо в привод и обвязку
Отсутствие регулирования давления	Узел работает не в тех условиях, под которые его подбирали

Какие узлы страдают в первую очередь

Сам пневмопривод страдает первым уже потому, что получает на вход весь воздух в том виде, в каком он пришел из сети. Если воздух грязный, влажный или нестабильный, это отражается на его ходе, скорости, плавности и повторяемости. Но здесь важна одна мысль: привод не обязательно сломается резко. Чаще он просто начинает работать хуже.

Для заказчика это самый неудобный сценарий. Узел вроде бы еще живой, но уже не ведет себя так, как должен. Из-за этого поломку долго не считают системной проблемой и продолжают эксплуатировать оборудование в плохом режиме.

Пневмораспределитель

Пневмораспределитель очень чувствителен к качеству воздуха. Если в систему идет грязь и влага, именно он часто начинает работать нестабильно раньше привода. Переключение становится менее четким, появляются задержки, залипания, проблемы с повторяемостью.

Из-за этого на практике можно получить ситуацию, когда сам привод формально исправен, а узел работает плохо именно из-за распределителя. И если смотреть только на привод, реальная причина так и останется незамеченной.

Позиционер

Позиционер еще требовательнее к качеству воздуха, потому что для него воздух это уже часть управляющей логики. Если он получает нестабильную или загрязненную пневматику, начинаются ошибки в поведении всего узла. Система хуже держит положение, реагирует неровно, появляются колебания и сбои, которые внешне очень легко перепутать с проблемой самого привода.

Поэтому если на узле стоит позиционер, требования к воздуху для пневмопривода нужно воспринимать особенно серьезно. Здесь плохой воздух бьет не только по ресурсу, но и по самой управляемости процесса.

Уплотнения и движущиеся части

Уплотнения и подвижные элементы страдают менее заметно, но очень последовательно. Загрязнение усиливает износ, влага ухудшает условия работы, нестабильное давление добавляет лишнюю механику. Все это не обязательно приводит к моментальной аварии, но ускоряет деградацию узла.

Именно поэтому бывает так, что привод долго работает "вроде бы нормально", а потом начинает резко терять стабильность. На самом деле деградация шла давно, просто до какого-то момента ее никто не связывал с воздухом.

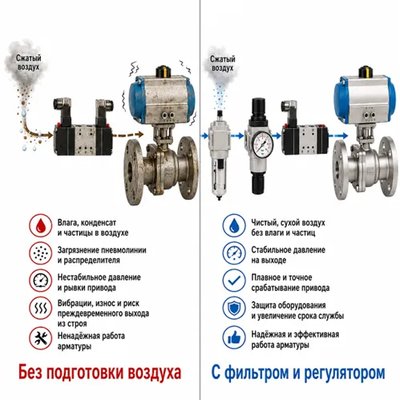

Какие ошибки чаще всего делают

Ошибка 1

Подключают привод напрямую к пневмосети без подготовки воздуха. Ошибка тут в том, что воздух из цеховой сети воспринимают как уже готовый рабочий ресурс. По факту это не всегда так. В магистрали могут быть влага, грязь, нестабильность давления и все то, что для исполнительного узла уже критично. К чему это приводит: привод и обвязка начинают работать в тяжелом режиме с самого старта. Как избежать: сразу закладывать подготовку воздуха для пневмопривода как обязательную часть схемы, а не как отдельную опцию "если понадобится".

Ошибка 2

Считают, что если узел работает сегодня, значит блок подготовки воздуха не нужен. Это одна из самых типичных ловушек. Узел без подготовки воздуха действительно может заработать и даже какое-то время работать без явных жалоб. Но это еще не означает, что все собрано правильно. К чему это приводит: проблему замечают только тогда, когда начинаются сбои, рывки и износ. Как избежать: оценивать не факт запуска, а нормальную устойчивую эксплуатацию в перспективе.

Ошибка 3

Не обращают внимания на влагу и конденсат Влагу часто недооценивают просто потому, что ее не видно в явном виде на каждом цикле. Но именно конденсат и влажный воздух потом дают нестабильное поведение, загрязнение внутренней части узла и постепенное ухудшение работы аппаратуры. К чему это приводит: странные плавающие неисправности, которые долго не связывают с качеством воздуха. Как избежать: проверять не только наличие давления в сети, но и наличие влаги, состояние магистрали и сам узел подготовки воздуха.

Ошибка 4

Пытаются лечить рывки и сбои заменой привода, а не проверкой воздуха. Это уже дорогая ошибка. Когда привод работает нестабильно, его часто меняют первым. Новый узел ставят, а через время он начинает вести себя так же, потому что воздух и обвязка остались прежними. К чему это приводит: лишние расходы и потеря времени. Как избежать: если привод работает рывками или нестабильно, сначала проверить воздух, фильтрацию, регулирование давления, распределитель и позиционер, а уже потом делать выводы по самому приводу.

Что проверять на практике

Сначала надо смотреть не на привод, а на то, что приходит к нему на вход. Есть ли следы влаги, насколько чистый воздух, не гуляет ли давление, нет ли явных признаков загрязнения или плохого состояния линии. Это банальная, но очень полезная проверка, которую часто пропускают. Если воздух на входе уже сомнительный, искать идеальную работу на выходе бессмысленно. Система будет постоянно пытаться работать в плохих условиях.

Что проверять перед подключением привода

Перед подключением стоит проверить, есть ли вообще блок подготовки воздуха для пневмопривода, из чего он собран, установлен ли фильтр, есть ли регулятор давления, нужен ли для конкретной схемы смазочный модуль. Отдельно надо посмотреть на состояние распределителя и на общую логику обвязки. Очень часто ошибка начинается в этот момент: покупают хороший привод, а дальше подключают его к неподготовленной магистрали так, будто вся остальная часть узла вторична.

Как понять, что проблема именно в воздухе, а не в самом приводе

Если узел работает рывками, с задержкой, по-разному ведет себя в одинаковых циклах, а рядом пневматическая аппаратура тоже не выглядит стабильной, это уже сильный сигнал смотреть на воздух. Еще один признак: когда замена привода не дает устойчивого результата или улучшает ситуацию только временно. То есть если симптом плавающий и общий для нескольких элементов узла, стоит сначала подозревать не железо как таковое, а среду, на которой это железо работает.

Таблица-проверка

Что проверить	Почему это важно
Наличие влаги и конденсата	Влага быстро ухудшает работу пневматических элементов
Наличие фильтрации	Без фильтра грязь из сети идет прямо в привод и обвязку
Стабильность давления	Плавающее давление ломает повторяемость и нормальный ход
Наличие блока подготовки воздуха	Без него узел работает без базовой защиты по воздуху
Состояние пневмораспределителя	Он часто первым реагирует на грязный и влажный воздух
Состояние уплотнений и хода привода	По ним видно, как долго узел уже работает в плохих условиях

Когда одного пневмопривода недостаточно

Сам по себе привод не существует отдельно от системы. Он связан с пневмосетью, с распределителем, с арматурой, иногда с позиционером и с логикой управления. Поэтому вопрос тут не в одной дополнительной детали, а в том, как вообще собран весь исполнительный узел Если воздух приходит неподготовленный, хороший привод не сможет полностью компенсировать плохую базу. Он будет работать настолько хорошо, насколько ему позволяют условия на входе.

Почему обвязка влияет на ресурс не меньше самого привода

Обвязка определяет, в каком режиме живет привод каждый день. Фильтр, регулятор давления, состояние линии, чистота воздуха, отсутствие конденсата - все это влияет на реальный ресурс не меньше, чем модель привода и его конструкция. Именно поэтому грамотный подбор это не покупка "голого" пневмопривода, а сборка полноценного узла, где учтены и сам привод, и воздух, и обвязка.

Когда экономия на подготовке воздуха выходит дороже

На этапе закупки может казаться, что блок подготовки воздуха это лишняя строка в счете. Но дальше эта экономия начинает возвращаться уже в виде проблем: нестабильная работа, диагностика, замена распределителей, жалобы на рывки, ускоренный износ и попытки понять, почему узел ведет себя не так.

То есть экономия здесь обычно не исчезает. Она просто переезжает из бюджета на комплектующие в бюджет на эксплуатационные проблемы.

Ответы на частые вопросы

Можно ли подключить пневмопривод напрямую, если он новый?

Можно, и он может даже заработать. Но это не означает, что схема подключения правильная и что узел будет стабильно работать дальше.

Зачем нужен блок подготовки воздуха, если в цехе уже есть компрессор?

Потому что наличие компрессора и пневмосети еще не гарантирует, что на вход в привод приходит чистый, сухой и стабильный по давлению воздух.

Всегда ли нужен фильтр регулятор лубрикатор для пневмопривода?

Фильтр и регулятор относятся к базовой логике подготовки. Лубрикатор нужен не всегда и зависит от конкретного оборудования и его требований.

Если привод работает рывками, проблема точно в нем?

Не обязательно. Очень часто рывки и нестабильность идут от качества воздуха, распределителя, позиционера или общей обвязки.

Можно ли сначала купить привод, а подготовку воздуха добавить потом?

Технически можно, но это плохой путь. Намного правильнее сразу собирать узел целиком, а не надеяться, что воздух и обвязку получится "дотянуть по месту".

Итоги

Если подключить пневмопривод без подготовки воздуха, он может запуститься и даже какое-то время работать, но это не делает схему нормальной. Влага, конденсат, твердые частицы, загрязнения и нестабильное давление постепенно бьют по приводу, распределителю, позиционеру, уплотнениям и по всей логике работы узла Проблема не всегда видна сразу, и в этом ее главный риск. Узел не обязан сломаться в первый день. Гораздо чаще он просто начинает работать хуже, чем должен, а причина долго остается неочевидной. Чтобы не убить систему на старте, нужно не просто подать воздух на привод, а убедиться, что этот воздух подходит для работы узла и что в схеме есть нормальная фильтрация и регулирование давления. Главный практический вывод такой: пневмопривод нужно подбирать и подключать как часть полноценного узла. Если смотреть только на сам привод и игнорировать воздух и обвязку, проблемы почти всегда появятся позже, уже в эксплуатации.
