Инструментальные фитинги КИП: чем отличаются от обычных и где применяются

Системы контроля и измерения в промышленности требуют не только точных приборов, но и надёжных соединений. Ведь если фитинг даст микропротечку, даже самый дорогой датчик покажет неверный результат. Именно поэтому в контуре КИП (контрольно-измерительных приборов) применяются специальные инструментальные фитинги — элементы, создающие герметичные и стабильные соединения в линиях малого диаметра.

В отличие от «обычных» трубопроводных фитингов, инструментальные рассчитаны на точность, повторяемость и безопасность. Они работают там, где важен не объём перекачиваемой среды, а точность измерений — от нефтегаза до фармацевтики. В этой статье разберём, что такое фитинги для КИП, чем они отличаются от стандартных, где применяются и как подобрать правильный тип под конкретную задачу.

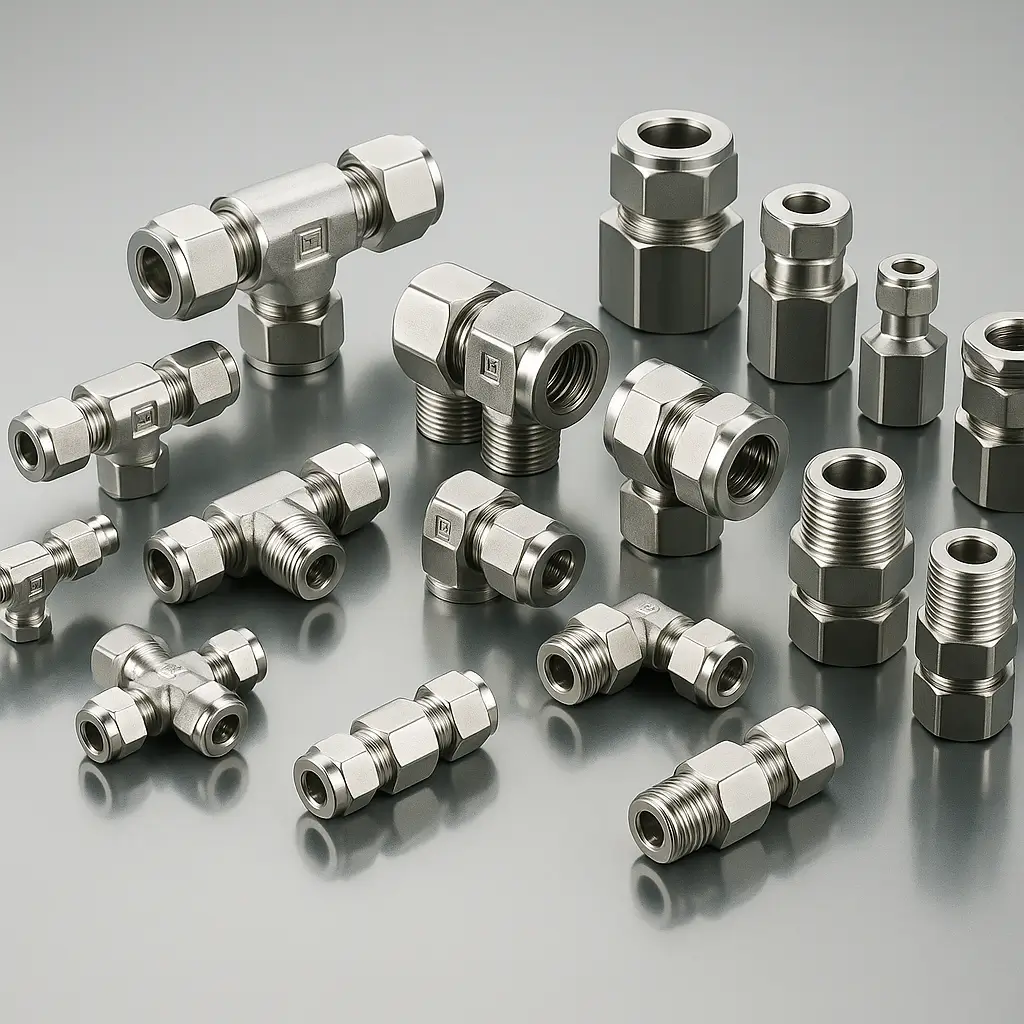

Что такое инструментальные фитинги КИП

Инструментальные фитинги— это соединительные элементы, предназначенные для импульсных, измерительных, пробоотборных, пневматических и гидравлических линий малого диаметра. Они применяются для подключения датчиков, манометров, манифольдов и пробоотборных устройств, обеспечивая надёжное, герметичное соединение без сварки. Типоразмеры бывают дюймовые и метрические, с резьбами NPT, BSPP, BSPT или метрическими, в зависимости от стандарта оборудования.

Основные виды включают:

• Обжимные двухферрульные фитинги — самый распространённый тип для промышленных систем КИП
• Одинарно-обжимные и резьбовые соединения — простые решения для лабораторий
• Сварные и мини-фланцевые фитинги — для особо высоких температур и давлений
• Переходники, тройники, угольники и быстроразъёмы — для гибкой компоновки систем

Все фитинги изготавливаются из нержавеющей стали с контролем чистоты поверхности, что обеспечивает стабильность соединений и долговечность.

Чем инструментальные фитинги отличаются от обычных трубопроводных

Критерии проектирования и точности

Обычные трубопроводные соединения рассчитаны на большие диаметры и объёмы перекачки, где важна пропускная способность. Инструментальные фитинги, напротив, проектируются для малых диаметров и высокой точности передачи давления. Посадочные поверхности таких фитингов обрабатываются с микронной точностью — это исключает микропротечки и обеспечивает стабильность показаний приборов.

Фитинги КИП имеют компактную форму, минимальное количество полостей и гладкие внутренние каналы, что предотвращает турбулентность потока и искажение измерений. Каждая деталь проходит строгий контроль геометрии, а отклонение даже на сотые миллиметра считается браком. Таким образом, инструментальные фитинги — это приборные соединения, где главная цель не транспортировка среды, а точная передача параметров давления и температуры без искажений.

Герметичность и безопасность

Основная особенность инструментальных фитингов — двухферрульная обжимная конструкция. Переднее кольцо герметично обжимает трубку, создавая плотное уплотнение, а заднее предотвращает выдёргивание и компенсирует вибрации. Такое соединение устойчиво к пульсациям давления, термическим колебаниям и многократным циклам сборки-разборки. В отличие от обычных фитингов, где герметичность достигается сваркой или прокладками, здесь она создаётся механическим обжатием — без дополнительных уплотнителей.

Это исключает старение и износ уплотнительных материалов и делает систему безопасной даже при длительной эксплуатации. Фитинги проходят испытания на герметичность под гелием и воздухом, что гарантирует отсутствие утечек при любых режимах работы. Благодаря этому они применяются в ответственных системах, где даже минимальная протечка может привести к аварии или загрязнению среды.

Материалы и соответствие стандартам

Инструментальные фитинги производятся из нержавеющей стали 316/316L, стали 304, а также специальных сплавов — Monel, Hastelloy, Inconel, устойчивых к коррозии и воздействию химически активных сред. Для менее агрессивных условий возможна латунь или нержавейка с покрытием. Производители обеспечивают полную трассируемость материалов: каждая партия сопровождается сертификатом EN 10204 3.1, где указана химия сплава и номер плавки. Для отраслей с особыми требованиями к чистоте (фармацевтика, пищевка, микроэлектроника) выпускаются электрополированные и дегазированные версии фитингов. Обычные трубопроводные фитинги таких требований не соблюдают — поэтому они не подходят для контуров измерения, где важна точность и стабильность параметров.

Давления и температура

Инструментальные фитинги рассчитаны на очень высокие давления при малых диаметрах. Стандартные модели выдерживают до 700 бар, специальные — до 1000 бар и выше. Температурный диапазон эксплуатации — от –240 °C до +650 °C, что делает их универсальными для криогенных и высокотемпературных систем.

Обжимное соединение сохраняет герметичность даже при частых термоциклах. В отличие от резьбовых соединений, где металл "дышит" при нагреве, двухферрульная конструкция компенсирует микроподвижки. Это особенно важно на ТЭС, АЭС и химпроизводствах, где оборудование работает при экстремальных параметрах. Таким образом, инструментальные фитинги — это решение, которое стабильно держит давление, температуру и вибрацию без потери герметичности в течение многих лет.

Монтаж и обслуживание

Монтаж инструментальных фитингов КИП прост, предсказуем и не требует сварки. Достаточно обрезать трубку, снять фаску, вставить её в фитинг до упора и затянуть гайку на нужное количество оборотов — чаще всего 1 ¼ после контакта. Производители поставляют контрольные ключи и шаблоны, которые показывают правильную степень затяжки. Это исключает человеческий фактор и гарантирует повторяемость герметичности при каждом монтаже.

Если соединение нужно разобрать — оно легко демонтируется и собирается повторно без потери герметичности. Таким образом, эксплуатационные расходы сокращаются: не нужно использовать новые кольца или герметики. Обычные фитинги при повторной сборке теряют уплотнение, а инструментальные сохраняют точность соединений на протяжении всего срока службы.

Области применения

Нефтегаз и нефтехимия

Фитинги КИП применяются в импульсных линиях, ведущих от датчиков давления, температуры и уровня к системам управления. Здесь важна полная герметичность — даже микропротечка способна исказить измерения или вызвать утечку газа. Они обеспечивают безопасное соединение без сварки, устойчивое к вибрациям и агрессивным средам (нефть, газ, H₂S). Они используются в манифольдах, блоках пробоотбора, системах автоматизации, где каждый параметр должен быть стабилен. Приборы можно демонтировать для калибровки, не нарушая целостность линии — это удобно и экономично.

Энергетика (ТЭС, АЭС)

На электростанциях фитинги применяются в системах контроля давления, расхода, температуры, дренажах и вентиляциях. Они выдерживают высокое давление и температуры, вибрацию от турбин и тепловые циклы. Фитинги позволяют собирать системы без сварки, что особенно важно при монтаже на действующих объектах. Герметичность сохраняется при многократных проверках приборов, а демонтаж не требует замены элементов.

Химическая и процессная промышленность

Здесь приоритет — стойкость к агрессивным средам и абсолютная герметичность. Фитинги из нержавейки 316L и сплавов Hastelloy обеспечивают надёжность даже при работе с кислотами и щелочами. Гладкая внутренняя поверхность не допускает образования отложений, а прочная обжимка защищает от утечек. В итоге повышается безопасность и точность контроля процесса.

Фармацевтическая и пищевая промышленность

В "чистых" средах важно исключить загрязнение и упростить санитарную обработку. Фитинги проходят электрополировку и дегазацию, что делает поверхность зеркальной и стерильной. Быстроразъёмные модели позволяют оперативно заменять приборы без потери герметичности. Это идеальное решение для лабораторий, стерильных зон и производств, где важна гигиена и точность.

Машиностроение и пневмо-гидросистемы

Здесь фитинги КИП применяются для пилотных линий, испытательных стендов, пневмораспределителей и датчиков. Они обеспечивают герметичность при малых давлениях и устойчивость к вибрациям. Компактная конструкция позволяет монтировать систему в ограниченных пространствах, а адаптеры NPT↔BSPP упрощают совместимость оборудования.

Виды инструментальных фитингов и когда какой выбрать

Обжимные двухкольцевые (двухферрульные)

Это самый распространённый тип фитингов КИП. Он обеспечивает максимальную герметичность, устойчивость к вибрациям и возможность многократной сборки. Используется в нефтегазе, энергетике и химии. Материал по умолчанию — нержавеющая сталь 316L. Такие фитинги — золотой стандарт промышленности КИП.

Одинарно-обжимные и фторполимерные

Более простое и бюджетное решение для лабораторий и слабоагрессивных сред. Фторполимерные фитинги устойчивы к коррозии, но рассчитаны на умеренные давления. Идеальны там, где важна химическая нейтральность и чистота, например, в фармацевтике.

Резьбовые переходники и адаптеры

Нужны, когда нужно соединить разные стандарты резьбы — NPT, BSPP, метрические. Позволяют подключить импортное оборудование без переделки. При сборке можно использовать ленту ФУМ, пасту или металлические конусы — зависит от задачи. Адаптеры исключают перекос и сохраняют герметичность даже при многократных заменах приборов.

Сварные, мини-фланцевые и капиллярные

Применяются там, где исключена разборка: на высоких температурах, вибрациях или в реакторах. Такие фитинги обеспечивают абсолютную жёсткость и надёжность соединения. Используются в атомной энергетике, на химпроизводствах и в лабораторных установках.

Быстроразъёмные соединения

Используются в лабораториях, испытательных стендах и системах розлива, где требуется частая смена оборудования. Позволяют разъединять линию без инструментов и потери герметичности. Особенно востребованы в фармацевтике и машиностроении.

Заключение

Инструментальные фитинги — это основа надёжной системы КИП. Именно они обеспечивают точность измерений, герметичность и безопасность работы оборудования в любых условиях — от энергетики до фармацевтики. Грамотно подобранное соединение предотвращает утечки, искажения показаний и простои, и значит, напрямую влияет на эффективность всей установки.
