Пресс-тройники нержавеющие

Пресс-тройники нержавеющие AISI 304 предназначены для создания ответвлений в трубопроводах с прессовыми соединениями.

В каталоге НьюКей представлены трехраструбные и комбинированные тройники для тонкостенных стальных труб. Основная линия соединяется методом прессования, а боковой выход может иметь прессовый раструб, внутреннюю или наружную резьбу. Такие исполнения позволяют подключить дополнительный участок трубопровода, запорную арматуру или оборудование без изготовления сварного ответвления на месте монтажа.

Ассортимент включает модели с диаметрами основной линии от 15 до 35 мм. Для резьбовых подключений предусмотрены размеры от 1/2" до 1 1/4". При выборе необходимо учитывать конфигурацию всех трех выходов, рабочие параметры системы, совместимость с трубами и требования к пресс-инструменту.

Виды пресс-тройников и особенности присоединения

Главное различие между моделями заключается в конструкции бокового ответвления. В зависимости от задачи можно выбрать изделие с тремя прессовыми раструбами или комбинированный вариант с резьбой.

Во всех трех случаях тройник устанавливают в разрыв основной линии. Дальнейший способ подключения зависит от конструкции среднего выхода.

Трехраструбные пресс-тройники ПР/ПР/ПР

Трехраструбные модели серии NK-PT предназначены для соединения трех тонкостенных стальных труб. Каждый выход оснащен прессовым раструбом, поэтому все три соединения выполняются методом обжима.

Равнопроходные исполнения имеют одинаковые присоединительные диаметры. Например, тройник 22×22×22 мм позволяет собрать ответвление без изменения наружного размера труб.

Переходные модели используют, когда от основной линии необходимо отвести трубу меньшего сечения. Вариант 28×22×28 мм предусматривает два конца по 28 мм и боковой выход 22 мм.

Такая конструкция подходит для постоянных соединений, которые не предполагается регулярно разбирать. Если к ответвлению нужно подключить резьбовое оборудование, потребуется переходный элемент либо комбинированный тройник.

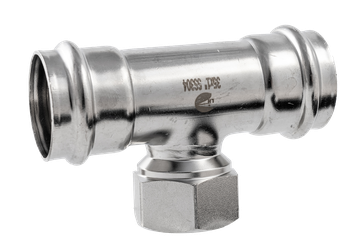

Пресс-тройники ПР/ВР/ПР с внутренней резьбой

У изделий ПР/ВР/ПР два противоположных конца предназначены для прессового присоединения, а средний выход оснащен внутренней резьбой.

Конструкция позволяет подключить к трубопроводу элемент с наружной резьбой: например, соответствующую запорную арматуру, переходник или приборный узел.

В каталоге представлены варианты с размерами основной линии 15, 18, 22, 28 и 35 мм. Для резьбовых ответвлений предусмотрены исполнения 1/2", 3/4", 1" и 1 1/4".

При монтаже нужно учитывать направление и положение подключаемого оборудования. Резьбовое соединение должно оставаться доступным для предусмотренного обслуживания, а механические нагрузки от установленного элемента не должны передаваться на прессовый узел сверх допустимых значений.

Пресс-тройники ПР/НР/ПР с наружной резьбой

Комбинированные тройники ПР/НР/ПР отличаются расположенной на среднем выходе наружной резьбой. Их применяют для подключения арматуры или соединительных элементов с ответной внутренней резьбой.

Такое решение позволяет исключить отдельный резьбовой переходник, если требуемое присоединение уже предусмотрено конструкцией тройника.

Ассортимент включает варианты с основной линией 15–35 мм и резьбовыми выходами от 1/2" до 1 1/4".

При подборе важно учитывать стандарт резьбы, ее размеры и способ герметизации. Совпадение обозначения в дюймах само по себе не подтверждает совместимость всех типов резьбовых соединений.

Как подобрать размеры основной линии и ответвления

Пресс-тройник имеет три присоединительных конца, поэтому его обозначение содержит три размера. Первый и третий относятся к противоположным сторонам основной линии, второй — к боковому выходу.

У трехраструбных изделий размеры приводятся в миллиметрах. Для комбинированных конструкций среднее значение обычно обозначают в дюймах, поскольку оно относится к резьбе.

Наружный диаметр трубы нельзя автоматически приравнивать к условному проходу DN или размеру резьбы. При комплектации соединения необходимо различать эти обозначения.

Когда нужен тройник с уменьшенным ответвлением

Переходные трехраструбные модели применяют, когда диаметр ответвления отличается от размера основной линии.

Например, для трубопровода 35 мм с дополнительной линией 28 мм можно использовать исполнение 35×28×35 мм. Это позволяет получить требуемую конфигурацию без отдельного переходного фитинга на боковом участке.

Изменение сечения влияет на гидравлические характеристики системы. Поэтому диаметр ответвления должен соответствовать расчетному расходу и допустимым потерям давления.

Сам по себе тройник не обеспечивает регулирование или равномерное распределение потока. Фактический расход по ветвям зависит от гидравлического сопротивления контуров и установленной арматуры.

Технические характеристики трехраструбных тройников NK-PT

Согласно техническому паспорту, серия NK-PT предназначена для соединения трех тонкостенных стальных труб в системах водоснабжения, отопления, а также других инженерных и технологических установках.

В ассортименте категории представлены изделия AISI 304. Для комбинированных тройников с резьбовыми выходами характеристики конкретной модели необходимо проверять отдельно: паспорт NK-PT относится к трехраструбным исполнениям.

Монтажные размеры по паспорту NK-PT

Для проектирования участка важно учитывать общую длину тройника и высоту бокового ответвления. В паспорте эти величины обозначены L1 и L2.

L1 обозначает общую длину изделия по оси основной линии, L2 — высоту от этой оси до конца бокового раструба.

Эти параметры помогают определить расположение ответвления и необходимое пространство для установки фитинга. При этом они не заменяют монтажные размеры глубины ввода труб.

На сайте также представлены трехраструбные варианты 15×15×15 и 15×18×15 мм, которые отсутствуют в предоставленном паспорте NK-PT. Их геометрические характеристики следует уточнять по документации конкретного изделия.

Материал AISI 304 и рабочие условия

Нержавеющая сталь AISI 304 применяется для изготовления соединительных элементов трубопроводов благодаря стойкости к коррозии в ряде водных и нейтральных сред. Близким российским аналогом по химическому составу является 08Х18Н10.

Использование одного материала для труб и фитингов упрощает подбор соединений по коррозионной совместимости. Однако для оценки пригодности необходимо учитывать всю конструкцию, включая уплотнительные элементы прессовых раструбов.

Параметры, требующие проверки перед установкой:

При использовании в средах с повышенным содержанием хлоридов, кислот или других агрессивных компонентов совместимость AISI 304 необходимо проверять отдельно.

Наличие нержавеющего корпуса не означает, что прессовое соединение допускается к эксплуатации при любой температуре или на любой технологической линии.

Где используют пресс-тройники

Такие изделия предназначены прежде всего для формирования ответвлений на трубопроводах из тонкостенных стальных труб.

Трехраструбные модели применяют при подключении дополнительной линии с прессовыми соединениями. Комбинированные исполнения удобны там, где необходимо перейти от основной магистрали к резьбовой арматуре или оборудованию.

Подключение дополнительного контура

Если от основного трубопровода требуется вывести новую ветвь, можно использовать трехраструбный тройник с подходящими размерами.

Это решение встречается при сборке распределительных участков водоснабжения, отопительных контуров и обвязки оборудования. Диаметр бокового выхода выбирают с учетом потребного расхода и характеристик присоединяемой линии.

Установка арматуры на ответвлении

Для монтажа шарового крана, регулирующего элемента или другого резьбового устройства можно использовать комбинированный тройник.

Тип ответвления выбирают по присоединению оборудования:

• ПР/ВР/ПР — для совместимого элемента с наружной резьбой.
• ПР/НР/ПР — для совместимого элемента с внутренней резьбой.

Дополнительно проверяют монтажное пространство, возможность обслуживания и способ уплотнения резьбы. При наличии вибрации или значительной массы оборудования может потребоваться самостоятельная опора или крепление.

Особенности монтажа пресс-тройников

В отличие от прямой муфты, тройник образует соединения в трех направлениях. Поэтому до прессования необходимо правильно выставить боковое ответвление и согласовать положение всех присоединяемых элементов.

После обжима изменить ориентацию тройника без вмешательства в собранный трубопровод уже нельзя.

Подготовка и расположение соединений

Перед установкой трубы отрезают по проектному размеру, удаляют заусенцы и очищают участки, которые будут вводиться в прессовые раструбы.

Необходимо проверить совпадение размеров и правильное расположение фитинга. Для переходных исполнений важно не перепутать основной проход с уменьшенным боковым выходом.

Пространство вокруг каждого прессового конца должно позволять установить инструмент и выполнить полный цикл обжима.

Что учитывать при подключении резьбового ответвления

На комбинированных тройниках прессовые и резьбовые соединения выполняют разными способами.

При затяжке резьбовой части необходимо использовать подходящий инструмент и исключать нежелательное скручивание основной линии. Последовательность операций должна соответствовать монтажной документации производителя.

Если для герметизации требуется уплотнительный материал, его подбирают по типу резьбы, температуре и рабочей среде.

Контроль прессовых соединений

Перед обжимом необходимо убедиться в правильной глубине установки труб и отсутствии повреждений уплотнительных элементов.

Инструмент должен иметь соответствующий профиль и размер пресс-насадки. Эти характеристики нельзя определять только по наружному диаметру раструба.

После завершения монтажа проверяют все выполненные соединения. Герметичность собранного трубопровода подтверждают испытаниями в соответствии с проектом и требованиями применяемой пресс-системы.

Ошибки, которые важно исключить при подборе

Неправильный тип бокового выхода

Трехраструбный и комбинированный тройники решают разные монтажные задачи. Если требуется подключить резьбовую арматуру, нужно заранее проверить, какой тип резьбы предусмотрен на ее присоединении.

Неверная трактовка размеров

В обозначении 22×18×22 мм все три значения относятся к прессовым диаметрам. В записи 22 мм × 1/2" × 22 мм средний выход уже является резьбовым. Путать эти характеристики нельзя.

Установка без учета гидравлики

Ответвление изменяет направление и распределение потока. При выборе уменьшенного диаметра необходимо проверить расчетный расход, скорость среды и потери давления.

Неподходящий инструмент

Совпадение размера пресс-насадки недостаточно для подтверждения совместимости. Профиль обжима должен соответствовать конструкции фитинга.

Недостаток места для монтажа

Тройник требует доступа к нескольким соединительным концам. Если боковой выход расположен рядом со стеной или оборудованием, обжим может быть затруднен.

Неучтенные нагрузки от подключаемого оборудования

Резьбовой выход комбинированного тройника не следует использовать как универсальную несущую опору для тяжелого оборудования. Необходимо учитывать массу, вибрацию и механические воздействия на собранный узел.

Как оформить заявку на пресс-тройники

Для точного подбора желательно указать конфигурацию соединения, размеры основной линии и ответвления.

При подборе для существующего трубопровода полезно приложить схему узла с направлением ответвления и обозначением резьбы подключаемой арматуры.

Пресс-тройники в каталоге НьюКей

В каталоге НьюКей представлены нержавеющие пресс-тройники AISI 304 для создания ответвлений на трубопроводах из тонкостенных стальных труб. В ассортимент входят трехраструбные модели NK-PT и комбинированные исполнения с внутренней или наружной резьбой.

Для трубопроводов с прессовыми соединениями можно подобрать равнопроходные и переходные тройники. Если требуется подключить резьбовую арматуру, предусмотрены варианты ПР/ВР/ПР и ПР/НР/ПР.

При комплектации системы также могут потребоваться пресс-муфты, отводы, прямые соединители и нержавеющие трубы. Перед заказом рекомендуется проверить размеры всех присоединений, совместимость пресс-инструмента и допустимые рабочие параметры выбранных изделий.
