Пресс-фитинги из нержавеющей стали AISI 304 применяют для соединения тонкостенных труб без сварки в системах водоснабжения и отопления.
В каталоге НьюКей представлены пресс-муфты, отводы 45° и 90°, тройники, обводы и прямые соединители. Ассортимент включает размеры 15, 18, 22, 28 и 35 мм, а также переходные исполнения и фитинги с резьбовыми присоединениями. Такие элементы позволяют собирать прямые участки трубопровода, выполнять повороты, подключать ответвления и устанавливать оборудование.
Прессовое соединение формируется специальным инструментом, который обжимает раструб фитинга вокруг трубы. Для надежной работы необходимо соблюдать совместимость компонентов, применять подходящий профиль прессования и учитывать рабочие параметры системы. В технических паспортах ряда изделий НьюКей максимальное давление указано как 16 атм.
Ассортимент нержавеющих пресс-фитингов
Для каждого участка трубопровода используют соединительный элемент соответствующей формы. Прямая муфта соединяет две трубы, отвод изменяет направление линии, а тройник создает дополнительную ветку. Комбинированные исполнения позволяют подключать резьбовую арматуру без отдельного переходника.
| Вид изделия | Назначение | Варианты исполнения |
| Пресс-муфта | Соединение прямых участков | Равнопроходные и переходные |
| Пресс-отвод | Поворот трубопровода | 45° и 90°, двухраструбные |
| Однораструбный отвод | Изменение направления с одним прессовым концом | 45° и 90° |
| Пресс-тройник | Создание ответвления | ПР/ПР/ПР, ПР/ВР/ПР, ПР/НР/ПР |

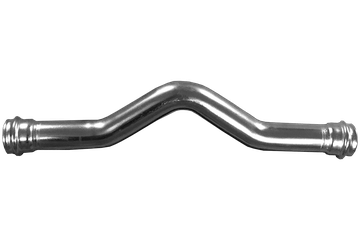

| Пресс-обвод | Обход пересекающихся коммуникаций | Изогнутые исполнения |
| Прямой соединитель | Переход на резьбовое подключение | Наружная резьба, накидная гайка |

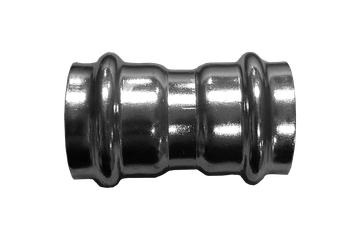

Пресс-муфты для прямых соединений
Нержавеющие пресс-муфты серии NK-MP предназначены для соединения тонкостенных стальных труб в системах водоснабжения, отопления и других инженерных установках.
Двухраструбная конструкция позволяет соединить два прямых участка. Равнопроходные модели используют при одинаковом наружном диаметре труб, переходные — когда необходимо изменить размер линии.
В паспорте серии NK-MP предусмотрены следующие исполнения:
| Размер, мм | Артикул |
| 18×18 | NK-MP18*18/4 |
| 22×18 | NK-MP22*18/4 |
| 22×22 | NK-MP22*22/4 |
| 28×22 | NK-MP28*22/4 |
| 28×28 | NK-MP28*28/4 |
| 35×28 | NK-MP35*28/4 |
| 35×35 | NK-MP35*35/4 |
В каталоге также присутствуют изделия диаметром 15 мм. При подборе следует ориентироваться на размер конкретной товарной позиции и параметры совместимой трубы.
Отводы 45° и 90°
Пресс-отводы позволяют изменять направление трубопровода без изготовления сварных колен непосредственно на объекте.
В линейке НьюКей представлены двухраструбные изделия серий NK-FEPP и NK-FEPP14, а также однораструбные варианты NK-FEPE и NK-FEPE14. Обозначение 14 используется в паспортах серии отводов на 45°.
Для паспортных исполнений приведены диаметры 18, 22, 28 и 35 мм. Отличие между конструкциями заключается в количестве прессовых раструбов и геометрии присоединительных концов.
Двухраструбный отвод предназначен для соединения двух труб через прессовые участки. У однораструбного один конец выполнен под обжим, а второй имеет другую геометрию, которую необходимо учитывать при соединении с соседним элементом.
При планировании поворота дополнительно проверяют монтажные размеры и возможность установки пресс-инструмента. Если соединение находится вплотную к стене или другому оборудованию, для выполнения обжима может не хватить свободного пространства.
Пресс-тройники для ответвлений
Тройники используют для распределения потока между участками трубопровода. Трехраструбные изделия серии NK-PT соединяют три тонкостенные стальные трубы.
В техническом паспорте этой серии указаны равнопроходные и переходные варианты:
| Размер, мм | Особенность |
| 18×18×18 | Равнопроходный тройник |
| 22×18×22 | Уменьшенное ответвление |
| 22×22×22 | Равнопроходный тройник |
| 28×22×28 | Уменьшенное ответвление |
| 28×28×28 | Равнопроходный тройник |
| 35×28×35 | Уменьшенное ответвление |
| 35×35×35 | Равнопроходный тройник |
Кроме трехраструбных моделей, в каталоге представлены комбинированные исполнения ПР/ВР/ПР и ПР/НР/ПР. Они позволяют сформировать ответвление с внутренней либо наружной резьбой.
При выборе тройника нужно отдельно проверять размер основного прохода и ответвления. Для комбинированного изделия дополнительно указывают тип резьбового присоединения.

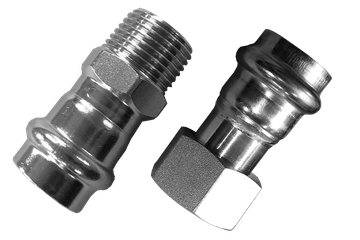

Соединители с наружной резьбой и накидной гайкой
Прямые пресс-соединители применяют для перехода от трубопровода с прессовым присоединением к резьбовым элементам.
- Серия NK-PAM предназначена для подключения через наружную резьбу. В паспорте предусмотрены варианты 1/2", 3/4", 1" и 1 1/4" с прессовыми концами соответствующего размера. В чертеже резьбовая часть обозначена буквой R.
- Серия NK-PAN оснащена накидной гайкой. Такое исполнение используют для разъемного подключения к совместимой ответной части. В таблице паспортных размеров для резьбы применяется обозначение G.
Обе конструкции требуют точной проверки присоединительных размеров. Наличие накидной гайки позволяет разбирать предусмотренный резьбовой узел, но само прессовое соединение трубы остается неразъемным.
Технические характеристики пресс-фитингов
Технические паспорта пресс-муфт, тройников, отводов и прямых соединителей НьюКей содержат сведения о материале, типе присоединения, геометрических размерах и максимальном давлении.
| Параметр | Значение по представленным паспортам |
| Тип присоединения | Прессовое |
| Материал изготовления | AISI 304 / AISI 316 |
| Максимальное давление | 16 атм |
| Основные паспортные диаметры | 18, 22, 28, 35 мм |
| Назначение | Соединение тонкостенных стальных труб |
| Системы применения | Водоснабжение, отопление, инженерные и технологические установки |
| Конструкция | Для ряда изделий указана как полнопроходная |
В текущем ассортименте категории представлены преимущественно товары AISI 304. Возможность заказа изделий AISI 316 необходимо уточнять отдельно.
Допустимая рабочая температура, профиль прессования и материал уплотнительных колец в предоставленных паспортах не указаны. Эти параметры следует подтверждать до применения в конкретной системе.
Рабочее давление
Для восьми представленных типов изделий техническая документация устанавливает максимальное давление 16 атм. В наименованиях товаров каталога используется обозначение PN16.
При проектировании необходимо учитывать давление всей трубопроводной системы, включая трубы, фитинги, арматуру и соединительные элементы.
Если расчетные условия предполагают повышенную температуру, гидравлические удары или другие дополнительные нагрузки, допустимость эксплуатации необходимо подтверждать по технической документации соответствующих компонентов.
Материал AISI 304 и его применение
Нержавеющая сталь AISI 304 относится к хромоникелевым коррозионностойким сталям. Ее близкий российский аналог по химическому составу — 08Х18Н10.
Этот материал используют для изготовления труб и соединительных элементов в системах водоснабжения, инженерных сетях и технологических установках с подходящими рабочими средами.
Паспорта предоставленной продукции также содержат обозначение AISI 316, но наличие изделий из этой марки следует проверять по конкретной номенклатуре.
Стойкость металлических частей не определяет автоматически пригодность готового прессового соединения. Необходимо отдельно учитывать свойства уплотнения, состав среды, температуру и условия эксплуатации.
Для каких систем подходят пресс-фитинги
В документации НьюКей прямо указаны водоснабжение, отопление и другие инженерные и технологические установки.
Прессовые соединения удобны при сборке распределительных линий, подключении оборудования, ремонте существующих трубопроводов и монтаже участков, где сварочные работы затруднены.
При использовании в специализированных системах, включая пищевые производства или химические технологические процессы, необходимо дополнительно проверять соответствие материалов, уплотнений и документации установленным требованиям.
Совместимость пресс-фитингов с трубами
Пресс-фитинг должен соответствовать наружному диаметру трубы, толщине стенки и геометрическим допускам. Совпадение обозначения в миллиметрах является необходимым, но недостаточным условием совместимости.
В технических паспортах изделия предназначены для тонкостенных стальных труб. При подборе следует проверить, что используемые трубы подходят для конкретной пресс-системы.
| Что проверяют | Почему это важно |
| Наружный диаметр трубы | Определяет соответствие прессовому раструбу |
| Толщину стенки | Влияет на устойчивость трубы при обжиме |
| Материал | Должен соответствовать среде и требованиям монтажа |
| Профиль прессования | Определяет совместимость инструмента и фитинга |
| Геометрию торца | Влияет на правильную посадку |
| Состояние поверхности | Повреждения могут ухудшить герметичность |
| Рабочие параметры | Должны соответствовать возможностям всей системы |
Если труба и фитинг изготовлены разными производителями, совместимость необходимо подтверждать технической документацией. Одинаковый диаметр не гарантирует правильную работу соединения.
Особенности монтажа прессового соединения
Прессовое соединение собирают с помощью специального инструмента, который создает предусмотренную конструкцией деформацию фитинга.
В отличие от сварки, при этом не требуется нагревать металлические детали до образования сварного шва. Однако качество результата зависит от подготовки трубы, состояния пресс-инструмента и соблюдения технологии монтажа.
Подготовка трубы
- Перед сборкой трубу отрезают по требуемому размеру, проверяют геометрию торца и удаляют заусенцы. Поверхности в зоне соединения должны быть чистыми, без повреждений и загрязнений.
- При наличии уплотнительного кольца необходимо исключить его повреждение во время ввода трубы в раструб.
- Глубину посадки контролируют в соответствии с инструкцией к применяемой пресс-системе.

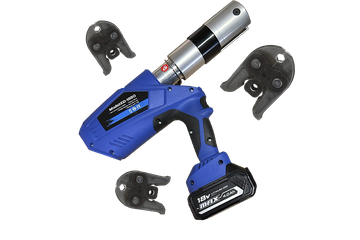

Выбор пресс-инструмента
Для обжима необходимо использовать инструмент с подходящим профилем и размером пресс-насадки. В разных системах применяются различные геометрии прессования. Поэтому нельзя выбирать насадку исключительно по диаметру трубы. Точный профиль для фитингов НьюКей необходимо подтвердить по технической документации. В представленных паспортах этот параметр отсутствует.
Проверка готового соединения
- После обжима проверяют положение трубы, отсутствие видимых повреждений и соответствие выполненного соединения монтажным требованиям.
- Перед вводом системы в эксплуатацию проводят испытания трубопровода по предусмотренной проектом процедуре.
- Если прессовое соединение выполнено неправильно, его нельзя считать исправным без подтвержденного способа устранения дефекта. В ряде случаев требуется замена фитинга и соответствующего участка трубы.
Как подобрать пресс-фитинги для конкретного участка
Выбор начинается с конфигурации трубопровода. Сначала определяют тип соединительного элемента, затем его размеры и совместимость с установленной системой.
| Монтажная задача | Подходящий элемент | Что уточнить |
| Соединить две одинаковые трубы | Равнопроходная муфта | Наружный диаметр |
| Изменить размер линии | Переходная муфта | Размеры двух концов |
| Выполнить поворот | Отвод 45° или 90° | Угол и свободное пространство |
| Сделать ответвление | Пресс-тройник | Размеры всех трех выходов |
| Подключить резьбовую арматуру | Комбинированный соединитель | Резьба и прессовый размер |
| Обойти препятствие | Пресс-обвод | Геометрия монтажного участка |
| Предусмотреть разъемное подключение | Соединитель с накидной гайкой | Тип ответной части и уплотнение |
Для уже смонтированной линии необходимо учитывать существующий тип трубы и пресс-системы. Если характеристики оборудования неизвестны, желательно установить марку примененных фитингов и инструмента до закупки новых компонентов.
Типичные ошибки при выборе и монтаже
Использование неподходящего пресс-профиля
Пресс-насадки одинакового диаметра могут иметь разную геометрию. Несоответствие профиля конструкции фитинга способно привести к недостаточному обжиму или повреждению соединения.
Подбор только по наружному диаметру
При одинаковом диаметре трубы могут отличаться толщиной стенки и допусками. Для прессового монтажа необходимо проверять все параметры совместимости.
Повреждение уплотнения
Острые кромки и загрязнения могут повредить внутренние элементы фитинга. Поэтому трубу необходимо подготовить до установки в раструб.
Недостаточная глубина ввода
Неполная посадка трубы ухудшает надежность соединения. Положение перед обжимом проверяют по монтажной инструкции.
Неправильный подбор резьбового перехода
У комбинированных фитингов нужно различать наружную резьбу, внутреннюю резьбу и исполнение с накидной гайкой. От этого зависит совместимость с подключаемой арматурой.
Игнорирование ограничений по давлению и температуре
Для паспортных исполнений указано максимальное давление 16 атм. Температурные ограничения необходимо уточнять отдельно, поскольку в предоставленной документации они не приведены.
Отсутствие места для обжима
Если фитинг расположен слишком близко к стене, соседней трубе или корпусу оборудования, установить пресс-клещи может оказаться невозможно. Расположение соединений нужно предусматривать при проектировании.
Что указать в заявке
Для подбора пресс-фитингов желательно предоставить перечень необходимых элементов с размерами, количеством и условиями эксплуатации.
| Параметр | Необходимая информация |
| Тип фитинга | Муфта, отвод, тройник, обвод, соединитель |
| Размеры | Наружный диаметр и размеры присоединений |
| Толщина стенки трубы | По фактическим данным или проекту |
| Материал | AISI 304 либо другое требуемое исполнение |
| Рабочая среда | Вода, теплоноситель или другая среда |
| Давление | Рабочие и расчетные условия |
| Температура | Нормальная и максимальная рабочая |
| Резьба | Размер и тип, если предусмотрена |
| Пресс-инструмент | Производитель, профиль и размер насадки |
| Количество | Число единиц каждой позиции |
Если пресс-фитинги подбираются для ремонта существующей линии, желательно приложить фотографии элементов и указать характеристики установленных труб.
Пресс-фитинги в каталоге НьюКей
В каталоге НьюКей представлены нержавеющие пресс-фитинги AISI 304 для сборки трубопроводов без сварки. Ассортимент включает соединительные муфты, тройники, обводы, отводы 45° и 90°, однораструбные исполнения и прямые соединители с резьбовыми переходами.
Для комплектации участка также могут потребоваться нержавеющие трубы, шаровые краны, обратные клапаны и другие элементы трубопроводной арматуры. Подбирать их следует с учетом фактического диаметра, материалов, способа соединения и рабочих параметров системы.
Перед заказом необходимо проверить совместимость фитингов с используемыми трубами и пресс-инструментом. Для нестандартных условий эксплуатации следует дополнительно подтвердить допустимое давление, температуру и характеристики уплотнений.
