Шаровые краны из нержавеющей стали применяются для перекрыти потоков жидких и газообразных сред в промышленных трубопроводных системах. Данный тип запорной арматуры используется там, где требуется высокая герметичность, устойчивость к коррозии и стабильная работа в широком диапазоне температур и давлений.
В каталоге компании «НьюКей» / NEWKEY представлены шаровые краны из нержавеющей стали различных конструктивных исполнений и типов присоединения, рассчитанные на эксплуатацию в пищевой, химической, фармацевтической, нефтегазовой промышленности, системах водоснабжения, теплосетях и технологических линиях. Подбор оборудования осуществляется по диаметру DN, рабочему давлению PN, марке стали, типу соединения и условиям эксплуатации.
Конструктивные типы шаровых кранов
Конструкция шарового крана напрямую влияет на его надёжность, срок службы и возможность обслуживания. В промышленной практике используются как разборные, так и неразборные исполнения, каждое из которых решает свою инженерную задачу. При выборе конструктивного типа важно учитывать режим работы трубопровода, требования к ремонту, санитарной обработке и доступности арматуры после монтажа.
Цельнокорпусные шаровые краны 1PC применяются в трубопроводах со стабильными параметрами работы. Они отличаются компактной конструкцией и используются в системах малого и среднего диаметра, где не требуется регулярное техническое обслуживание.
Шаровые краны 2PC имеют разборную конструкцию, позволяющую выполнять обслуживание и замену уплотнений. Это универсальное решение для промышленных трубопроводов и технологических линий.
Полностью разборные шаровые краны 3PC позволяют демонтировать центральную часть без снятия корпуса с трубопровода. Применяются в системах с повышенными требованиями к обслуживанию, санитарной очистке и регулярному контролю состояния арматуры.
Цельносварные шаровые краны имеют полностью сварной корпус без разборных соединений. Такое исполнение обеспечивает максимальную герметичность и применяется в трубопроводах с постоянным режимом работы, где обслуживание не предусмотрено регламентом эксплуатации.

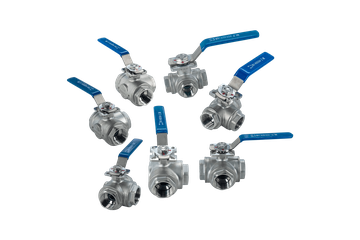

Трёхходовые шаровые краны используются для перераспределения и переключения потоков рабочей среды. Исполнения T-типа и L-типа подбираются в зависимости от схемы движения потока и технологических требований.

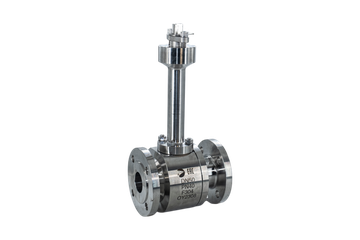

Криогенные шаровые краны предназначены для эксплуатации при пониженных температурах. Они применяются в системах с криогенными газами и жидкостями, где требуется стабильная герметичность при экстремальных температурных условиях.
Типы присоединения шаровых кранов
Тип присоединения определяет способ монтажа крана в трубопровод и влияет на герметичность соединения, удобство демонтажа и эксплуатационные затраты. Выбор соединения зависит от давления, температуры, диаметра трубопровода и требований к обслуживанию.

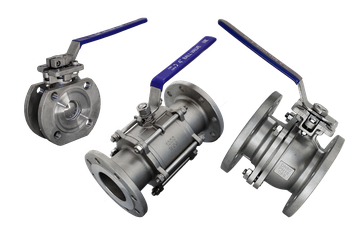

Фланцевые шаровые краны
Фланцевые шаровые краны применяются в магистральных и промышленных трубопроводах. Они обеспечивают удобство монтажа и демонтажа и широко используются в системах большого диаметра.

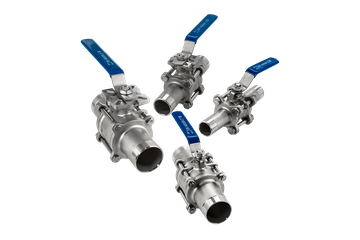

Приварные шаровые краны
Приварные шаровые краны используются в стационарных трубопроводах с повышенными требованиями к герметичности. Такое соединение минимизирует риск утечек и применяется на ответственных участках.

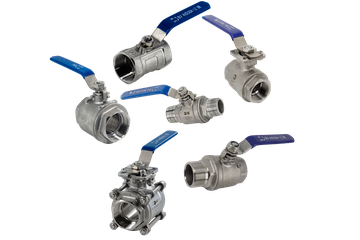

Муфтовые шаровые краны
Муфтовые шаровые краны применяются в трубопроводах малого диаметра и компактных инженерных системах, где важны простота монтажа и ограниченное пространство.
Диаметры DN и рабочее давление PN
Диаметр условного прохода (DN) и номинальное давление (PN) являются ключевыми параметрами при подборе шарового крана. Они определяют пропускную способность трубопровода и допустимые рабочие нагрузки. При выборе важно учитывать не только номинальные значения, но и реальные условия эксплуатации, включая температурные перепады и возможные гидроудары.
Основные параметры шаровых кранов
Тип исполнения
Диаметр DN
Рабочее давление PN
Фланцевые
DN 15 – DN 1600
PN 10 – PN 40
Приварные
DN 8 – DN 200
PN 16 – PN 40
Муфтовые
DN 8 – DN 100
PN 16 – PN 63
Марки нержавеющей стали для шаровых кранов
Материал корпуса и запирающего элемента напрямую влияет на коррозионную стойкость, температурную устойчивость и срок службы шарового крана. Выбор марки стали должен учитывать состав рабочей среды, температурный режим и требования к сварке.
Соответствие марок стали и их назначение
Международная марка (AISI)
Российский аналог (ГОСТ)
Назначение
AISI 304
08Х18Н10
Универсальная сталь для воды и пищевых сред
AISI 304L
—
Для сварных конструкций, сниженный риск МКК
AISI 316
03Х17Н14М2
Агрессивные среды, химия, фармацевтика
AISI 316L
—
Ответственные сварные конструкции
AISI 316Ti
10Х17Н13М2Т
Повышенная стойкость при высоких температурах
AISI 321
12Х18Н10Т
Температурно устойчивые трубопроводы
Материалы и рабочие среды
Шаровые краны из нержавеющей стали применяются для воды, пара, газов, пищевых продуктов, химических реагентов, нефтепродуктов и криогенных сред. Правильный выбор материала обеспечивает стабильную работу оборудования и снижает эксплуатационные риски.
Управление и комплектация
В зависимости от условий эксплуатации шаровые краны могут комплектоваться ручкой, редуктором, пневматическим или электрическим приводом. Возможна поставка шаровых кранов в сборе с приводами с посадочным стандартом ISO 5211 для интеграции в автоматизированные системы управления.
Области применения шаровых кранов
Шаровые краны из нержавеющей стали применяются в пищевой, фармацевтической, химической и нефтехимической промышленности, системах водоснабжения и теплосетях, а также в технологических и инженерных трубопроводах.
Как выбрать шаровой кран под задачу
Подбор шарового крана требует комплексного подхода. Необходимо учитывать диаметр трубопровода, давление, температуру, тип среды, конструктивное исполнение, тип присоединения и способ управления. Специалисты «НьюКей» / NEWKEY выполняют подбор оборудования по техническому заданию заказчика.
Преимущества шаровых кранов NEWKEY
Компания «НьюКей» / NEWKEY предлагает не только поставку шаровых кранов, но и инженерную экспертизу. Мы обеспечиваем подбор оборудования, наличие складской программы, тестирование кранов и техническую поддержку на всех этапах работы.
О компании «НьюКей»
Компания «НьюКей» с 2019 года специализируется на поставках нержавеющей трубопроводной арматуры для промышленных предприятий России и стран СНГ. Мы работаем с инженерными и закупочными подразделениями, обеспечивая надёжные и технически обоснованные решения.
Все краны выполнены по ГОСТ 21345-2005. Данный стандарт распространяется на шаровые краны общепромышленного назначения.
Внутри корпуса находится шар со сквозным отверстием. Когда отверстие расположено вдоль трубопровода, среда свободно проходит через кран. При повороте шара на 90° канал становится поперёк потока и перекрывает его. Шар приводится в движение рукояткой, редуктором, электрическим или пневматическим приводом.
Сначала определяют рабочую среду, её температуру и максимальное давление. Затем учитывают DN, PN, тип присоединения, материал корпуса и уплотнений, полный или стандартный проход, конструкцию корпуса и способ управления. Совпадения по DN и PN недостаточно: выбранное исполнение должно быть рассчитано на конкретную среду и сохранять допустимое рабочее давление при заданной температуре.
Шаровый кран используют для быстрого открытия и полного перекрытия потока жидкости или газа. Он подходит для запорного режима на промышленных и инженерных трубопроводах, если материалы корпуса и уплотнений совместимы с рабочей средой. Обычный шаровый кран не предназначен для точного регулирования расхода.
У полнопроходного крана отверстие в шаре по размеру сопоставимо с внутренним проходом трубопровода. Такая конструкция создаёт меньшее гидравлическое сопротивление и помогает сохранить пропускную способность системы. Полнопроходное исполнение выбирают для участков, где важно уменьшить потери давления
У полнопроходного крана внутренний канал шире, поэтому потери давления ниже. У стандартнопроходного исполнения отверстие в шаре меньше прохода трубопровода, что увеличивает сопротивление, но сам кран может быть компактнее. Выбор зависит от допустимых потерь давления, требуемой пропускной способности и ограничений по монтажным размерам. Нельзя считать одно исполнение подходящим для всех систем.
Обычный запорный шаровый кран не следует надолго оставлять в промежуточном положении. Поток проходит через узкий участок с высокой скоростью, из-за чего ускоряется износ шара и седловых уплотнений, снижается герметичность, а на жидких средах может возникнуть кавитация. Для постоянного регулирования используют специальный регулирующий кран, например с V-образным проходом, либо другой тип регулирующей арматуры.
Для начала нужно определить вид пара, рабочую и максимальную температуру, давление и DN трубопровода. Кран выбирают только по документации конкретной модели, где пар указан как допустимая среда, а сочетание давления и температуры находится в разрешённом диапазоне. Отдельно проверяют материал седловых уплотнений и уплотнения штока: нержавеющий корпус сам по себе ещё не подтверждает пригодность крана для пара. В ассортименте NEWKEY применяются разные уплотнения, поэтому исполнение нужно подбирать под реальные параметры системы.
Единого срока службы для всех шаровых кранов нет. Назначенный ресурс и количество рабочих циклов указываются в паспорте конкретного изделия. Фактический срок зависит от среды, давления, температуры, частоты переключений, загрязнённости потока, правильности монтажа и обслуживания. Протечки, повреждение уплотнений или заметное увеличение усилия при повороте требуют проверки крана независимо от времени его эксплуатации.
