Краны приварные с пневматическими приводами в сборе

Краны приварные с пневматическими приводами в сборе применяют в трубопроводах, где нужен автоматизированный запорный узел со сварным присоединением. Такой кран вваривают в линию, а открытие и закрытие выполняет пневмопривод.

В каталоге НьюКей представлены приварные шаровые краны из нержавеющей стали AISI 304 и AISI 316. Размеры: DN15-DN150. Давление: PN16-PN64. Тип присоединения: приварной. В категории есть исполнения с односторонними и двусторонними пневмоприводами.

Главное отличие этой группы от фланцевых и межфланцевых кранов — способ монтажа. Приварной кран не зажимается между фланцами и не крепится через болтовое соединение. Его устанавливают сваркой, поэтому при подборе нужно учитывать не только DN, PN и материал, но и подготовку трубопровода, качество сварного шва, соосность, доступ к приводу и возможность обслуживания участка после монтажа.

Пневмопривод обычно открывает и закрывает кран быстрее электропривода. Это удобно для линий с частыми циклами и быстрым управлением потоком. Но на жидких средах слишком резкое закрытие может привести к гидроудару. Скорость хода зависит от давления и расхода воздуха, подаваемого в привод. Давление регулируют блоком подготовки воздуха, а расход — дросселем, дроссель-глушителем или настройкой пневмолинии.

Назначение и область применения

Приварные краны с пневмоприводами ставят там, где нужен автоматизированный отсечной узел без фланцевого соединения. Сварной монтаж используют на участках, где важны компактность, герметичность соединения с трубопроводом и отсутствие разъемного узла на корпусе крана.

Такой вариант подходит для технологических линий, инженерных систем, насосных узлов, производственных участков и трубопроводов, где кран должен работать по сигналу автоматики.

Где применяют

Для чего ставят

Шаровой кран в таком исполнении работает как запорная арматура. Его нормальный режим — открыто или закрыто. Для точного регулирования расхода лучше использовать регулирующий клапан или другой тип арматуры под конкретный процесс.

Чем приварной кран отличается от фланцевого и межфланцевого

Приварное присоединение меняет логику подбора и монтажа. Если фланцевый кран можно снять после откручивания крепежа, то приварной узел становится частью трубопровода. Это удобно для постоянных линий, но требует точной подготовки перед установкой.

Приварной кран нельзя выбирать только по условному проходу. Нужно проверить материал трубопровода, тип сварки, длину участка, доступ к месту монтажа и возможность безопасно установить привод после сварочных работ.

Конструктивные особенности

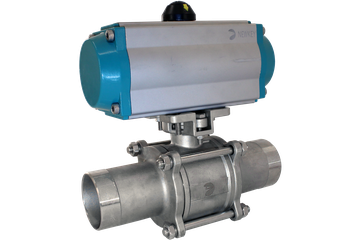

Узел состоит из шарового крана с приварным присоединением и пневматического привода. Кран перекрывает поток шаром с проходным отверстием, а привод поворачивает шток на 90 градусов.

В категории есть исполнения с односторонним и двусторонним пневмоприводом. Двусторонний привод работает воздухом на открытие и закрытие. Односторонний использует воздух для одного хода, а обратное движение выполняют возвратные пружины.

Приварное присоединение

Приварное присоединение используют, когда кран должен стать частью трубопровода без фланцевого разъема. Такой монтаж требует аккуратной подготовки и контроля после сварки.

После сварки нужно проверить ход крана, герметичность, положение привода и отсутствие перекоса. Если корпус получил лишнюю нагрузку от трубопровода, это может повлиять на ресурс узла.

Корпус приварного шарового крана

Приварной шаровой кран под привод должен выдерживать механическую нагрузку от трубопровода и корректно передавать момент от пневмопривода на шток.

Такой кран выбирают для постоянных трубопроводных участков, где не планируют регулярный демонтаж арматуры через фланцевое соединение.

Посадка под привод

Краны под привод имеют посадочное исполнение для установки пневмопривода. Это нужно, чтобы привод передавал момент на шток без перекоса и лишней нагрузки.

Если кран не рассчитан под привод, при автоматизации могут появиться проблемы: неполное открытие, неполное закрытие, повышенная нагрузка на шток или ускоренный износ.

Типы пневматических приводов

В категории представлены краны с двумя типами пневмоприводов: одностороннего и двустороннего действия. Выбор зависит от схемы управления и того, как должен вести себя кран при потере воздуха.

Двусторонний пневмопривод

Двусторонний привод работает воздухом в обе стороны. Для открытия воздух подается в одну полость, для закрытия — в другую.

Двусторонний пневмопривод выбирают, когда в системе есть стабильная пневмолиния и нужна управляемая работа в обе стороны. Если требуется возврат в заданное положение при потере воздуха, лучше рассматривать односторонний привод с пружинным возвратом.

Односторонний пневмопривод с пружинным возвратом

Односторонний привод использует воздух для движения в одну сторону. Обратный ход выполняют возвратные пружины.

При подборе нужно заранее определить, какое положение должно быть исходным и каким должен быть возврат при сбросе воздуха. Это влияет на сборку узла, схему подключения и безопасность работы участка.

Пневмопривод или электропривод

Пневмопривод выбирают там, где нужна высокая скорость срабатывания, частые циклы и есть источник сжатого воздуха. Для приварного крана это удобно на постоянных трубопроводных линиях, где арматура должна быстро отрабатывать команды автоматики.

Если на объекте уже есть подготовленный сжатый воздух, пневмопривод часто удобнее для быстрых отсечных операций. Если пневмосети нет, нужно отдельно оценивать стоимость и сложность ее организации.

Скорость срабатывания и риск гидроудара

Пневматический привод часто срабатывает быстрее электропривода. Для автоматизированных линий это плюс: кран быстро отрабатывает команду, цикл занимает меньше времени, а управление становится более динамичным.

Но высокая скорость нужна не всегда. На жидких средах резкое закрытие шарового крана может вызвать гидроудар. Это особенно важно для воды, моечных растворов, длинных трубопроводов, насосных узлов и линий с высоким расходом.

Для двустороннего привода скорость открытия и закрытия можно настраивать отдельно, если схема пневмообвязки это предусматривает. Для одностороннего важно учитывать рабочий ход от воздуха и возврат пружинами.

Как выбрать приварной кран с пневмоприводом

Подбор начинается с трубопровода, материала линии и схемы автоматики. Нельзя выбирать приварной кран только по DN или только по типу привода. Нужно учитывать присоединение под сварку, материал, давление, среду, температуру, привод, пневмообвязку и условия монтажа.

Основные параметры подбора

Для приварного крана особенно важно заранее проверить монтажное место. После сварки исправить ошибку сложнее, чем при фланцевом соединении.

Что уточнить перед заказом

Чтобы быстрее подобрать приварной кран с пневмоприводом, лучше сразу указать основные параметры трубопровода и автоматики.

Чем точнее исходные данные, тем меньше риск подобрать кран, который подойдет по названию, но не подойдет по материалу, сварке, скорости срабатывания или логике управления.

Материалы

В категории представлены приварные краны из нержавеющей стали AISI 304 и AISI 316. В литом исполнении также встречаются обозначения CF8 и CF8M.

AISI 304 применяют для воды, воздуха, нейтральных и слабоагрессивных сред. AISI 316 выбирают для более коррозионных условий, влажных участков и части химических сред. Материал нужно подбирать по составу среды, температуре, требованиям к коррозионной стойкости и совместимости с трубопроводом.

Таблица сталей и российских аналогов

Материал корпуса нельзя выбирать отдельно от уплотнений, сварного соединения и рабочей температуры. Даже если сталь подходит по среде, седловые уплотнения и режим работы тоже должны соответствовать условиям эксплуатации.

Совместимость сталей и уплотнений со средами

Для шаровых кранов важен материал корпуса, материал шара и материал седловых уплотнений. Уплотнения нужно проверять по конкретной карточке или паспорту изделия.

AISI 316 не делает кран универсальным для любой химии. Если среда содержит кислоты, щелочи, растворители, абразив, пар, хлориды или нестабильные примеси, нужно проверять сталь, уплотнения, температуру и режим работы.

Уплотнения и герметичность

Герметичность шарового крана зависит от седловых уплотнений, состояния шара, уплотнения штока и правильного подбора под среду. Для приварного исполнения отдельно важно качество сварного соединения и отсутствие перекоса после монтажа.

Если в системе есть высокие температуры, химически активная среда, пар, загрязнения или частые циклы срабатывания, уплотнения нужно проверять по паспорту конкретного крана.

Почему важно правильно подготовить приварное соединение

Приварной кран становится частью трубопровода. Ошибка при монтаже может повлиять на герметичность, ресурс корпуса, работу шара и ход привода.

После сварочных работ нужно проверить ход крана, герметичность соединения, корректность конечных положений и отсутствие посторонних частиц в линии.

Давление, размеры и режим эксплуатации

В категории представлены приварные краны с пневматическими приводами DN15-DN150. Давление: PN16-PN64. Конкретное PN зависит от исполнения, материала, размера и карточки товара.

PN нужно смотреть по выбранному товару. В категории есть разные размеры, материалы и комплектации, поэтому подбирать узел только по названию нельзя.

Комплектация в сборе

Формат "в сборе" означает, что кран и пневмопривод поставляются как совместимый узел. Это снижает риск ошибки по посадке, моменту и механической совместимости.

Для простой схемы "открыть-закрыть" обычно нужны кран с приводом, пневмораспределитель и блок подготовки воздуха. Если нужна обратная связь, добавляют блок датчиков положения. Если требуется резервное ручное управление, рассматривают ручной дублер.

Что может понадобиться дополнительно

Кран с пневмоприводом уже собран как механический узел, но для работы в системе автоматизации и для сварного монтажа часто нужны дополнительные элементы.

Эти элементы подбирают под схему управления, тип привода, рабочую среду, монтажное место и требования к безопасности узла.

Что нужно для подключения пневмопривода

Для работы в автоматике важны подготовка воздуха, управление подачей, настройка скорости и контроль положения.

Для пневмопривода особенно важно качество воздуха. Влага, грязь и нестабильное давление снижают ресурс привода и могут ухудшить повторяемость срабатывания.

Блок подготовки воздуха

Блок подготовки воздуха ставят перед пневмоприводом, чтобы внутрь привода не попадали влага и загрязнения. Также он помогает стабилизировать подачу воздуха и регулировать давление.

В качестве сопутствующего элемента можно использовать блок подготовки воздуха AFC2000.

Дроссели и дроссель-глушители

Давление воздуха влияет на усилие привода, а расход воздуха — на скорость его движения. Если кран открывается или закрывается слишком резко, скорость можно ограничить через дроссель или дроссель-глушитель.

Для жидких сред настройка скорости особенно важна. Слишком быстрое закрытие шарового крана может вызвать гидроудар, особенно на длинных линиях и в насосных узлах.

Пневмораспределители NAMUR

Пневмораспределитель нужен для управления подачей воздуха на привод. Он получает электрический сигнал и направляет воздух в нужную полость привода.

При подборе важно проверить напряжение управляющего сигнала, тип привода и схему автоматики.

Блоки датчиков положения

Блок датчиков положения нужен, чтобы система управления видела фактическое состояние крана. Команда на открытие или закрытие сама по себе не подтверждает, что привод дошел до конечного положения.

Для удаленного управления, АСУ ТП и ответственных участков обратную связь лучше закладывать сразу.

Позиционеры, ручные дублеры и возвратные пружины

Для шаровых кранов чаще всего используют режим открыто/закрыто. Если схема требует контроля промежуточного положения, может понадобиться позиционер.

Ручной дублер нужен там, где кран должен оставаться управляемым при отсутствии воздуха или питания. Возвратные пружины применяются в односторонних приводах и обеспечивают обратный ход при сбросе воздуха.

Ограничения применения

Приварной кран с пневмоприводом нужно подбирать по условиям работы и монтажа, а не только по названию категории.

Такой подход снижает риск ошибки при подборе и помогает собрать рабочий узел под конкретную схему автоматики.

Связанные разделы каталога

Для полноценной работы автоматизированного узла вместе с приварным краном и пневмоприводом могут понадобиться сопутствующие элементы.

Такой подход помогает собрать рабочий узел под конкретную схему автоматики: кран, привод, пневмообвязку, контроль положения и монтажные элементы.

Категория в каталоге НьюКей

В каталоге НьюКей представлены приварные шаровые краны AISI 304 и AISI 316 с пневматическими приводами в сборе. Доступные размеры: DN15-DN150. Давление: PN16-PN64. Тип присоединения: приварной. В категории есть краны с односторонними и двусторонними пневмоприводами.

Эту категорию выбирают, когда нужен автоматизированный запорный узел под сварной монтаж: кран вваривается в трубопровод, а управление выполняется от сжатого воздуха через пневмопривод и пневмообвязку.
