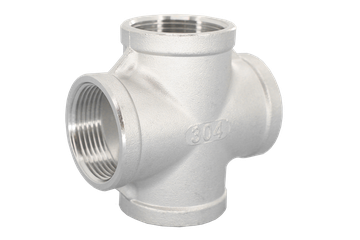

Крестовины из нержавеющей стали DN8–DN80 PN16–PN40 для трубопроводных систем

Крестовина — это соединительный трубопроводный фитинг, предназначенный для одновременного разветвления или объединения потоков рабочей среды по четырём направлениям в одном узле трубопровода. Конструкция крестовины позволяет формировать сложные распределительные схемы без применения дополнительных соединительных элементов.

Крестовины из нержавеющей стали применяются на трубопроводах DN8–DN80 с рабочим давлением PN16–PN40 в инженерных и промышленных системах, где требуется компактное и прочное многопоточное соединение.

Назначение и область применения

Крестовины применяются:

• в распределительных и коллекторных узлах;
• в системах водоснабжения и отопления;
• в технологических трубопроводах промышленных предприятий;
• в химической, пищевой и фармацевтической промышленности;
• в пневматических и гидравлических системах.

Использование крестовин позволяет сократить количество соединений и повысить компактность трубопроводной схемы.

Конструктивные особенности крестовин

Геометрия и принцип работы

Крестовина имеет четыре присоединительных отверстия, расположенных в одной плоскости под прямым углом друг к другу. Потоки рабочей среды могут распределяться по всем направлениям либо объединяться в центральной части фитинга в зависимости от схемы трубопровода.

Типы присоединения

В трубопроводных системах применяются крестовины:

• резьбовые (ВР / НР);
• под сварку;
• комбинированные исполнения.

Выбор типа присоединения определяется требованиями к разборности узла, давлению и условиям эксплуатации.

Как выбрать крестовину

Основные параметры подбора

При выборе крестовины необходимо учитывать:

• номинальный диаметр трубопровода (DN8–DN80);
• рабочее давление системы (PN16–PN40);
• тип присоединения (резьбовое или сварное);
• материал труб и фитингов;
• рабочую среду и температурный режим;
• требования к равномерности распределения потока.

Корректный подбор крестовины обеспечивает прочность узла и стабильную работу системы.

Материалы изготовления

Крестовины NewKey изготавливаются из нержавеющих сталей по стандарту AISI с указанием российских аналогов по ГОСТ, что упрощает подбор и согласование оборудования в проектной документации.

Применяемые марки стали и российские аналоги

Герметичность соединений

Крестовина не содержит собственных уплотнений и выполняет функцию корпусного соединительного элемента.

Как обеспечивается герметичность

Герметичность достигается:

• за счёт сварного соединения — для крестовин под сварку;
• за счёт резьбового соединения с применением уплотнительных материалов (лён, ФУМ, пасты) — вне конструкции крестовины;
• за счёт правильного выбора конструкции фитинга под рабочее давление.

Давление и режим эксплуатации

Рабочие параметры

Крестовины применяются в трубопроводных системах:

• номинальные диаметры: DN8 – DN80;
• рабочее давление: PN16 – PN40.

Допустимые параметры зависят от материала, типа присоединения и стандарта изготовления фитинга.

Режим эксплуатации

Крестовины рассчитаны на длительную стационарную эксплуатацию и не предназначены для частого демонтажа. При соблюдении проектных параметров срок службы фитинга сопоставим со сроком службы трубопровода.

Типичные ошибки при выборе крестовин

• Неправильный подбор диаметра. Несоответствие диаметров ответвлений приводит к неравномерному распределению потоков и увеличению гидравлических потерь.
• Ошибка в выборе типа присоединения. Использование резьбовой крестовины в системе, рассчитанной на сварку, усложняет монтаж и снижает надёжность соединения.
• Неправильный выбор материала. Применение неподходящей марки стали в агрессивной среде сокращает срок службы фитинга.

Крестовины в каталоге NewKey

В каталоге NewKey представлены крестовины из нержавеющей стали для трубопроводов DN8–DN80 PN16–PN40 с различными типами присоединений. Возможен подбор под проект, замена импортных аналогов и комплектация трубопроводных систем под конкретные условия эксплуатации.
