Прокладка или фланец: где искать причину протечки

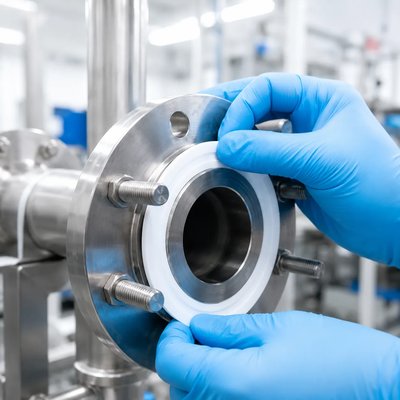

Если фланцевое соединение течёт, прокладка не всегда виновата. Да, она стоит в зоне герметизации и первой попадает под подозрение. Но протечку может дать сам фланец, повреждённое зеркало, перекос трубопровода, неправильная затяжка, неподходящий крепёж, несовместимое исполнение уплотнительной поверхности или режим работы узла. Самая частая ошибка при ремонте - снять старую прокладку, поставить такую же новую и сильнее затянуть болты. Иногда это помогает. Но если причина в перекосе, повреждённой поверхности или неверно подобранной прокладке, соединение снова потечёт. Может сразу после запуска. Может после нагрева. Может через несколько циклов работы. Искать причину нужно по всему фланцевому узлу: фланцы, прокладка, крепёж, поверхность уплотнения, соосность труб, среда, температура, давление, вибрация и порядок затяжки. Только так можно понять, что именно не даёт соединению держать герметичность. Главный вывод простой: прокладка работает между двумя поверхностями. Если одна из этих поверхностей повреждена, перекошена или не совпадает по исполнению, даже хорошая прокладка не спасёт узел.

Почему фланцевое соединение может течь даже с новой прокладкой

Новая прокладка сама по себе ничего не гарантирует. Она должна подходить под среду, температуру, давление, тип фланцев, исполнение уплотнительной поверхности и реальную схему монтажа. Если хотя бы один из этих пунктов не совпал, соединение может потечь сразу после сборки. Например, прокладка может быть слишком мягкой для конкретного режима. Или материал плохо переносит рабочую среду. Или форма прокладки не соответствует поверхности фланца. Снаружи всё выглядит нормально: прокладка новая, фланцы стянуты, крепёж на месте. Но герметичности нет. Есть и другая ситуация. Прокладка подобрана правильно, но поверхности фланцев грязные, повреждённые или с перекосом. Тогда она обжимается неравномерно. В одном месте прижим нормальный, в другом остаётся канал для утечки. После запуска среда находит слабую зону и выходит наружу.

Затяжка не исправляет все ошибки

Когда соединение течёт, первое желание - подтянуть крепёж сильнее. Иногда причина действительно в слабой или неравномерной затяжке. Но если проблема глубже, дополнительная сила может только ухудшить ситуацию. Слишком сильная затяжка способна повредить прокладку, особенно если материал не рассчитан на такой обжим. Её может выдавить, порезать краем поверхности или продавить неравномерно. При перекосе фланцев болты могут стянуть узел внешне, но нагрузка по окружности всё равно распределится плохо. Правильная затяжка нужна. Но она работает только в нормальной сборке: поверхности чистые, фланцы совместимы, прокладка подходит, крепёж выбран правильно, трубы не тянут соединение в сторону. Если этих условий нет, ключом проблему не решить.

Протечка может появиться не сразу

Иногда фланцевое соединение проходит первичную проверку, а течь появляется позже. После нагрева. После охлаждения. После вибрации. После нескольких пусков и остановок. Это часто сбивает с толку: на монтаже всё было сухо, значит, проблема вроде бы не в сборке. Но температурные циклы, перепады давления, вибрация и движение трубопровода могут постепенно ослабить слабое место. Если прокладка выбрана на грани, крепёж затянут неровно, а фланец имеет повреждения на зеркале, узел может некоторое время держаться. Потом появляется запотевание, капля, подтёк или уже заметная струйная течь. Поэтому при разборе аварии нужно смотреть не только момент сборки. Нужно понимать, как узел работает в режиме: нагревается ли линия, есть ли вибрация, как часто её запускают, нет ли подвижек трубопровода и не тянет ли соседняя арматура фланцевое соединение.

Как понять, что проблема в прокладке

Материал прокладки должен быть совместим с рабочей средой. Вода, пар, масло, кислоты, щёлочи, пищевые среды, газы и технические жидкости по-разному влияют на уплотнение. Один материал может спокойно работать на воде, но быстро разрушаться в другой среде. Если прокладка разбухла, размягчилась, стала хрупкой, растрескалась или потеряла форму, причина может быть в несовместимости с рабочей средой. В такой ситуации повторная установка такой же прокладки даст тот же результат. Нужно проверять не только размер и форму. Важны материал, условия работы и фактическая среда в линии. Иногда в заявке пишут просто вода или раствор, а на объекте в среде есть примеси, температура, моющие составы или другие факторы, которые сильно меняют условия для прокладки.

Прокладка не выдерживает температуру

Температура влияет на уплотнение так же серьёзно, как давление и среда. При нагреве материал может терять жёсткость, усаживаться, стареть, продавливаться или менять эластичность. При охлаждении возможна другая картина: материал становится менее податливым, хуже компенсирует неровности и не держит нужный контакт. Если фланцевое соединение начинает течь именно после прогрева, стоит проверить материал прокладки и режим работы узла. Особенно на паре, горячей воде, теплоносителях и линиях с частыми пусками. Здесь нельзя выбирать прокладку по принципу "раньше такая стояла". Если режим поменялся, температура выросла или среда стала другой, старая логика подбора может уже не работать.

Прокладка повреждена при монтаже

Прокладку можно испортить ещё до запуска. Например, её поставили с перекосом, зажали не по центру, повредили кромку, загрязнили поверхность, повторно использовали после разборки или стянули фланцы неравномерно. Повреждение не всегда видно сразу. При разборке такая прокладка может иметь следы выдавливания, надрыва, неравномерного обжатия, местного продавливания или смещения относительно прохода. Это хороший диагностический признак: если отпечаток по окружности разный, значит, обжатие было неровным. В нормальной сборке прокладка должна сидеть ровно, без складок, перекоса и попадания грязи между поверхностями. Простая вещь, но именно на ней часто ошибаются при срочном ремонте.

Прокладка не соответствует поверхности фланца

У фланцев бывают разные исполнения уплотнительных поверхностей. Прокладка должна подходить именно к этому исполнению. Если взять прокладку "примерно по размеру", она может не работать как нужно. Например, поверхность рассчитана на определённую посадку, а прокладка ложится иначе. Или ширина зоны контакта не совпадает. Или прокладка попадает не туда, где должен быть рабочий обжим. Внешне это может быть незаметно, пока узел не собрали и не подали давление. Поэтому при подборе прокладки нужно смотреть не только DN и PN. Нужно учитывать исполнение фланца, форму уплотнительной поверхности и реальную посадку прокладки в соединении.

Как понять, что проблема во фланце

Зеркало фланца - это рабочая поверхность, по которой прокладка должна обеспечить герметичность. Если на ней есть риски, забоины, коррозия, вмятины, следы старой прокладки или грязь, герметичность может нарушиться. Прокладка не всегда способна перекрыть такие дефекты. Особенно если повреждение проходит через зону уплотнения и создаёт дорожку для выхода среды. Чем жёстче условия работы, тем выше риск, что небольшой дефект даст течь. Перед повторной сборкой зеркало нужно осмотреть. Не формально, а внимательно: нет ли задиров, коррозионных раковин, следов механического повреждения, остатков старого материала, перекоса или загрязнений. Иногда причина протечки лежит буквально на поверхности.

Фланцы не совпадают по исполнению

Фланцы должны быть совместимы между собой. Одинаковые DN и PN ещё не означают, что пара точно соберётся правильно. Отличаться может уплотнительная поверхность, стандарт, серия, геометрия, высота выступа, посадка прокладки и болтовой ряд. Если фланцы несовместимы по уплотнительной поверхности, прокладка может не получить правильный обжим. Узел вроде стянут, крепёж затянут, но герметичность слабая. В таких случаях замена прокладки не решит проблему, потому что сама пара фланцев работает неправильно. Особенно часто это всплывает при ремонте, замене арматуры, переходе на аналог, работе с импортными и отечественными стандартами, а также при подборе ответного фланца уже после покупки основной позиции.

Фланец деформирован

Фланец может быть деформирован из-за перегрузки, неправильной затяжки, сварочных работ, длительной эксплуатации, температурных напряжений или механического воздействия. Даже небольшое отклонение может дать неравномерное обжатие прокладки. На глаз это не всегда видно. Фланец может выглядеть целым, без трещин и явных повреждений. Но при сборке одна часть окружности прижимается сильнее, другая слабее. Среда найдёт слабое место, и соединение начнёт подтекать. Если узел течёт повторно, особенно после нескольких замен прокладки, стоит проверять плоскостность, состояние поверхности и отсутствие перекоса. Иначе ремонт превращается в цикл: разобрали, заменили, затянули, снова течёт.

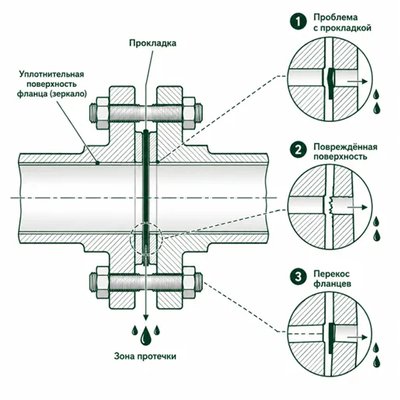

Где ещё искать причину протечки

Фланцевое соединение должно обжиматься равномерно. Если болты или шпильки затянуты как попало, прокладка получает разную нагрузку по окружности. Где-то она пережата, где-то недожата. Именно в недожатой зоне часто появляется протечка. Порядок затяжки имеет значение. Крепёж обычно стягивают постепенно и крест-накрест, чтобы фланцы сближались ровно. Если сразу затянуть одну сторону до упора, а потом переходить к другой, можно получить перекос. Неравномерная затяжка часто встречается при срочном монтаже, неудобном доступе, старом крепеже, грязной резьбе или попытке собрать узел без нормальной подготовки поверхностей.

Неподходящий крепёж

Крепёж должен соответствовать фланцевому узлу. Важны размер, длина, состояние резьбы, материал, прочность, наличие шайб, возможность равномерной затяжки. Если болты короткие, слишком длинные, растянутые, повреждённые или разные между собой, нормального обжатия может не быть. Иногда на объекте используют то, что есть под рукой. Один болт другой длины, гайка с повреждённой резьбой, старая шпилька после демонтажа. На спокойной воде такой узел иногда держится. В более тяжёлом режиме проблема быстро выходит наружу. Крепёж не должен быть случайным. Он работает вместе с фланцами и прокладкой. Если он не даёт стабильного и равномерного обжима, герметичность будет зависеть от удачи.

Перекос трубопровода

Если трубы не соосны, фланцы начинают сходиться с напряжением. Монтажник стягивает их болтами, соединение внешне собирается, но внутри уже есть перекос. Прокладка обжимается неравномерно, часть нагрузки уходит в крепёж и фланцы. Такая ситуация часто появляется при подгонке участка на месте, замене арматуры другой строительной длины, неправильной установке опор, сварочных деформациях или попытке дотянуть трубу до нужного положения крепежом. Фланцевое соединение не должно исправлять геометрию трубопровода. Если фланцы сводятся только за счёт усилия болтов, протечка становится очень вероятной. Даже если сразу узел держит, после работы под давлением или температурой слабое место проявится.

Вибрация и температурные циклы

Вибрация постепенно ослабляет соединения, нагружает крепёж, влияет на прокладку и может ускорять появление протечки. Особенно это заметно рядом с насосами, компрессорами, регулирующей арматурой, участками с пульсациями и плохо закреплёнными трубопроводами. Температурные циклы тоже важны. При нагреве и охлаждении материалы расширяются и сжимаются. Фланцы, крепёж и прокладка работают по-разному. Если узел подобран или собран на грани, после нескольких циклов может появиться течь. Поэтому при повторяющихся протечках нужно смотреть не только соединение само по себе, а условия вокруг: опоры, вибрацию, температуру, режим пусков, соседнюю арматуру и возможные подвижки трубопровода.

Причина протечки и что проверить

Признак	Что проверить
Течёт сразу после сборки	Положение прокладки, перекос фланцев, порядок затяжки, совместимость поверхностей
Течёт после нагрева	Материал прокладки, температурный режим, повторное обжатие, подвижки трубопровода
Течёт после вибрации	Крепёж, опоры, состояние прокладки, нагрузку от соседнего оборудования
Прокладку выдавило	Давление, тип прокладки, исполнение фланца, равномерность затяжки
Прокладка разрушилась	Среду, температуру, материал прокладки, химическую совместимость
Прокладка целая, но течёт	Зеркало фланца, перекос, несовместимость фланцев, повреждения поверхности

Частые ошибки при ремонте протечки

Это самый быстрый ремонт, но не всегда правильный. Если старая прокладка вышла из строя из-за материала, температуры, среды или неправильного обжатия, новая такая же повторит её судьбу. Перед заменой нужно понять, почему старая прокладка потекла. Она разрушилась? Выдавилась? Сместилась? Получила неравномерный отпечаток? Потеряла форму? Каждый след даёт подсказку. Если эту диагностику пропустить, ремонт превращается в угадывание. Узел собирают, запускают, через время он снова течёт.

Тянут крепёж сильнее вместо поиска причины

Сильнее затянуть - не всегда значит лучше уплотнить. Если прокладка уже повреждена, поверхность фланца имеет дефект, а фланцы стоят с перекосом, дополнительная затяжка не устранит причину. Более того, чрезмерная затяжка может повредить прокладку, сорвать резьбу, деформировать элементы или создать ещё более неравномерный обжим. Особенно если крепёж старый или не рассчитан на такую нагрузку. Правильнее сначала проверить состояние узла, затем собрать соединение по нормальной логике. Чистые поверхности, подходящая прокладка, совместимые фланцы, нормальный крепёж и равномерная затяжка.

Не смотрят на зеркало фланца

При срочном ремонте старую прокладку сняли, новую поставили, фланцы стянули. А зеркало никто толком не посмотрел. На нём могли остаться куски старого материала, риски, коррозия, следы удара или грязь. Прокладка работает по поверхности. Если поверхность плохая, герметичность будет слабой. Особенно опасны повреждения, которые идут через зону уплотнения от внутреннего прохода к наружному краю. Они могут стать каналом для утечки. Осмотр зеркала занимает меньше времени, чем повторная разборка уже собранного узла. Но именно этот шаг часто пропускают.

Не проверяют совместимость деталей

Фланцы, прокладка и крепёж должны работать вместе. Если одну деталь заменили на похожую, это ещё не значит, что узел остался совместимым. Например, новая арматура может иметь другое исполнение фланца. Ответный фланец может быть из другой системы. Прокладка может не подходить к поверхности. Такие ошибки не всегда видны на складе. Они проявляются при сборке или после запуска. Узел выглядит почти правильным, но герметичность не держит. Поэтому при замене арматуры или фланца нужно проверять весь комплект: присоединение, уплотнительную поверхность, прокладку, крепёж и место установки.

Что проверить перед повторной сборкой

Перед сборкой поверхности должны быть чистыми и пригодными для уплотнения. Нужно удалить остатки старой прокладки, грязь, следы коррозии и посторонние включения. После этого стоит осмотреть зеркало на повреждения. Если есть глубокие риски, вмятины, раковины или деформация, простая замена прокладки может не помочь. В зависимости от состояния фланца потребуется ремонт, обработка поверхности или замена детали. Нельзя собирать соединение на грязную или повреждённую поверхность с надеждой, что прокладка всё перекроет. Иногда перекроет. Иногда потечёт сразу.

Тип и материал прокладки

Прокладка должна подходить под среду, температуру, давление и исполнение фланцев. Размер тоже важен: она должна правильно располагаться в зоне уплотнения и не мешать проходу среды. Материал нельзя выбирать только по наличию на складе. Для разных сред и температур нужны разные решения. Если есть сомнения, лучше уточнить условия работы узла до закупки, а не после очередной течи. Также стоит осторожно относиться к повторному использованию прокладок. После обжатия материал уже изменил форму. При повторной сборке он может не дать прежней герметичности.

Состояние крепежа

Болты, шпильки и гайки должны быть пригодны для равномерной затяжки. Повреждённая резьба, коррозия, растянутые шпильки, разные по длине элементы и грязь мешают нормальному обжатию. Если крепёж закусывает, идёт рывками или затягивается неравномерно, соединение уже собирается с риском. В таких условиях сложно получить одинаковый прижим по окружности. Крепёж - часть герметизации. Он не контактирует со средой напрямую, но именно он создаёт усилие, которое прижимает фланцы и прокладку друг к другу.

Соосность трубопровода

Перед затяжкой фланцы должны нормально сходиться. Если их приходится подтягивать болтами, значит, в узле уже есть напряжение. Это плохая основа для герметичного соединения. Нужно проверить, не тянет ли трубу в сторону, не висит ли участок на фланце, нет ли перекоса от соседней арматуры, правильно ли стоят опоры. Иногда протечка появляется не из-за прокладки и не из-за фланца, а из-за того, что весь трубопровод давит на соединение. Хороший признак - фланцы сводятся без борьбы, прокладка встаёт ровно, болты проходят без перекоса, затяжка идёт равномерно.

Проверка перед монтажом

Что проверить	Зачем это нужно
Зеркало фланца	Повреждения и грязь могут создать канал для утечки
Прокладку	Материал, форма и размер должны соответствовать узлу
Крепёж	Он должен дать равномерный и стабильный обжим
Соосность фланцев	Перекос приводит к неравномерному прижиму прокладки
Температуру и среду	Они влияют на выбор материала прокладки
Вибрацию и опоры	Они могут ослаблять соединение и нагружать фланцы
Исполнение фланцев	Несовместимые поверхности не дадут нормальной герметизации

Как действовать, если соединение уже течёт

Если соединение течёт под давлением, сначала нужно оценить безопасность работ и режим системы. Нельзя автоматически лезть к крепежу и пытаться дотянуть всё на работающей линии. Для некоторых сред и условий это опасно. После безопасной остановки или перевода узла в обслуживаемое состояние нужно понять характер течи. Где именно мокнет. По всей окружности или в одной точке. Течь появилась сразу или после режима. Есть ли следы выдавливания прокладки. Есть ли перекос фланцев. Такая первичная картина помогает понять направление поиска. Одна точка течи часто говорит о локальном дефекте, перекосе или неравномерной затяжке. Равномерное запотевание по окружности может указывать на слабый обжим, неподходящую прокладку или несовместимость поверхностей.

Смотреть старую прокладку после разборки

Старая прокладка - хороший источник информации. По ней видно, как она была обжата. Если отпечаток ровный, причина может быть в материале, среде или поверхности. Если отпечаток сильный с одной стороны и слабый с другой, нужно искать перекос. Если прокладку выдавило наружу или внутрь, нужно проверять давление, посадку, исполнение поверхности и затяжку. Если она растрескалась или разрушилась, смотреть температуру и химическую стойкость. Если на ней есть порезы или следы грязи, проблема могла появиться при монтаже. Выбрасывать старую прокладку до осмотра не стоит. Она показывает, что происходило внутри соединения.

Проверить, не повторяется ли ошибка

После ремонта важно не собрать тот же узел с той же ошибкой. Если старый крепёж повреждён, его нужно заменить. Если поверхность фланца плохая, её нужно привести в порядок. Если прокладка не подходила по материалу, ставить такую же нет смысла. Повторные протечки часто возникают именно потому, что ремонт был сделан по внешнему признаку. Потекло - поменяли прокладку. Снова потекло - затянули сильнее. Потом опять поменяли. А причина всё это время была в перекосе, несовместимых поверхностях или режиме работы. Нормальный ремонт заканчивается не установкой новой прокладки, а устранением причины протечки.

Итоги

Если фланцевое соединение течёт, не стоит сразу обвинять прокладку. Она может быть причиной, но часто проблема сидит в другом месте: повреждённом зеркале фланца, перекосе трубопровода, несовместимой уплотнительной поверхности, плохом крепеже, неправильной затяжке, вибрации или температурных циклах. Прокладка работает только в нормальной паре с фланцами. Если поверхности грязные, повреждённые или стоят под углом, герметичность будет слабой даже с новым уплотнением. Перед повторной сборкой нужно проверить весь узел: фланцы, прокладку, крепёж, соосность, условия работы и следы на старой прокладке. Такой подход занимает больше времени на старте, зато снижает риск повторной течи после запуска.
