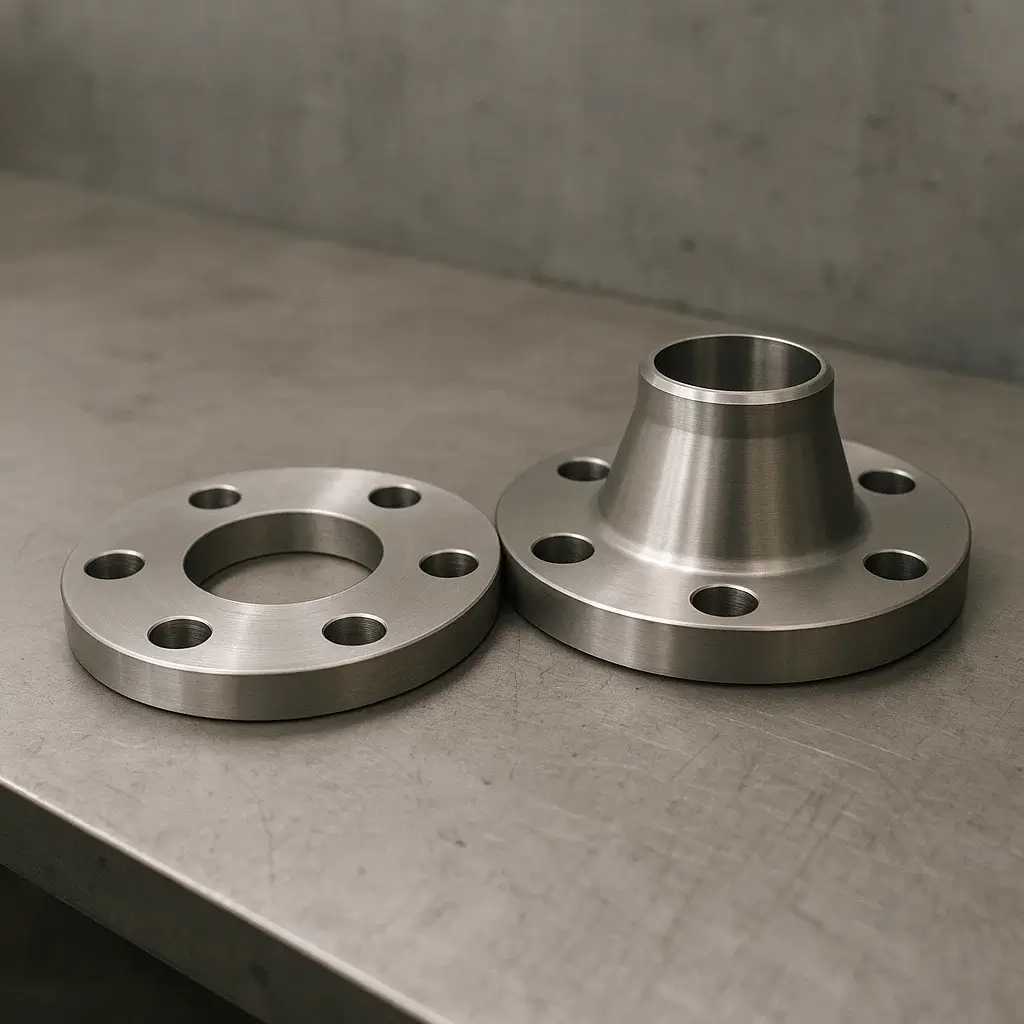

Плоский фланец и воротниковый фланец: надёжность против скорости монтажа

Когда речь идёт о фланцевых соединениях, спор «что лучше — простота установки или максимальная надёжность» возникает почти всегда. Плоские приварные фланцы часто выбирают за быстрый монтаж и невысокую начальную стоимость, а воротниковые — за более прочное соединение, лучшую работу при высоком давлении и высокой температуре.

Разберемся, как эти два подхода ведут себя в реальных условиях эксплуатации, где важны и герметичность, и устойчивость к вибрации, и адекватная стоимость проекта.

Надежность и режимы работы: где какой фланец уместен

Ключевой параметр при выборе — надёжность соединения именно в тех условиях, где оно будет работать. Фланцевый узел воспринимает усилия от давления, температурные деформации, изгибающие моменты и вибрации от оборудования или потока.

Воротниковый фланец конструктивно рассчитан так, чтобы обеспечить снижение нагрузки в зоне перехода от трубы к фланцу. За счёт удлинённой шейки и плавного профиля напряжения распределяются мягче, чем у плоского фланца, приваренного по торцу. В сочетании со сваркой встык (полноценная стыковая сварка по толщине трубы) это даёт более предсказуемое поведение при высоком давлении, температурных циклах и критических применениях — паропроводы, нефтегазовые магистрали, опасные среды.

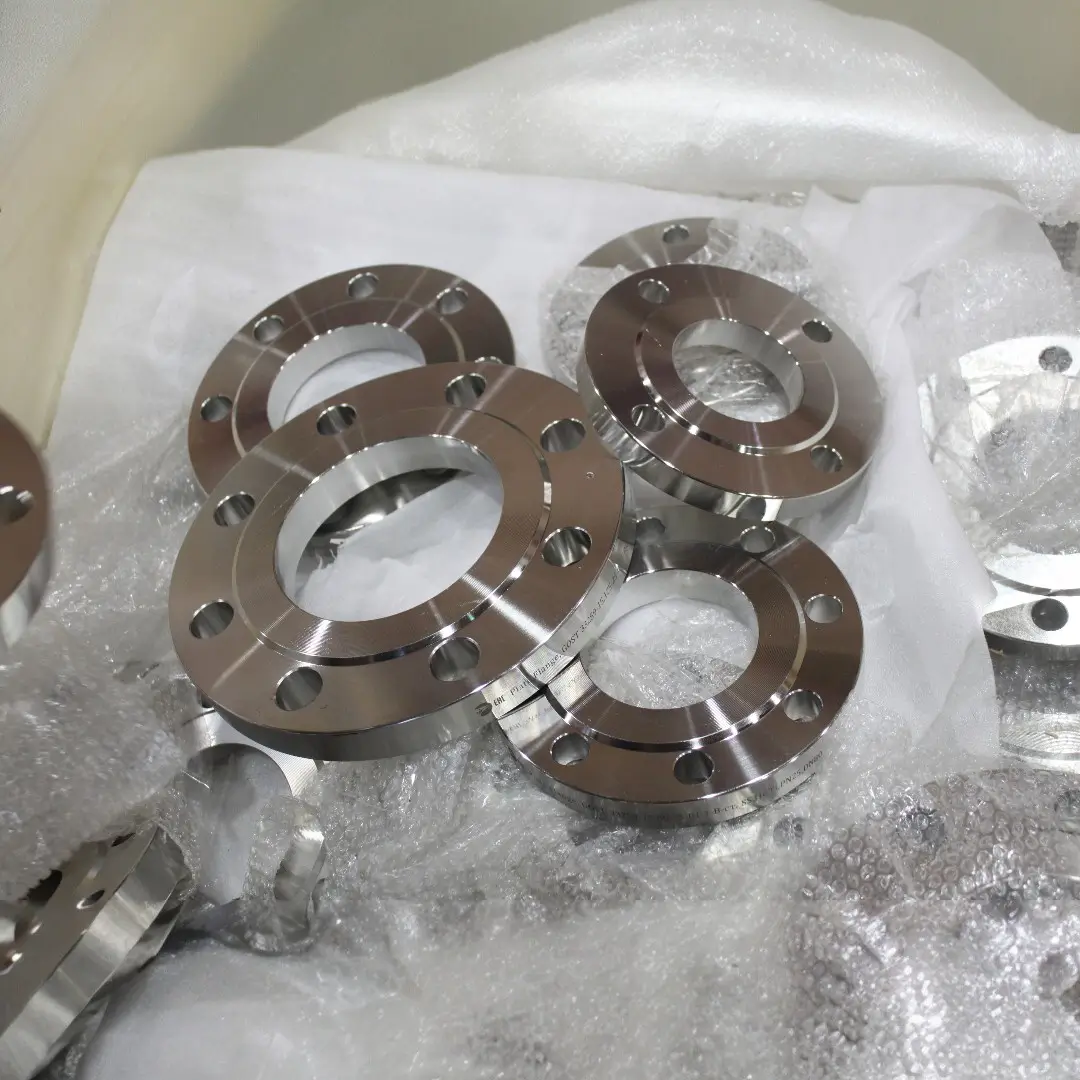

Плоский приварной фланец уместен там, где режимы ближе к умеренным условиям: низкое давление или среднее, небольшие диаметры, отсутствие сильных изгибов и вибраций. В таких стандартных применениях запас по прочности и ресурсу воротникового фланца зачастую избыточен, а удорожание — не всегда оправдано.

Прочное соединение и герметичность

Если рассматривать именно прочное соединение “труба–фланец”, воротниковый вариант почти всегда выигрывает. Стыковая сварка по всему сечению трубы работает так, будто труба просто продолжается через фланец. Это облегчает расчёт и повышает герметичность при сложных режимах.

У плоского фланца нагрузка концентрируется в зоне сварного шва по торцу, а также в месте, где труба переходит в плоскую полку. При высоком давлении или высокой температуре это создаёт риск усталостных трещин и постепенного “ухода” геометрии, особенно если присутствует устойчивость к вибрации как требование — например, в насосных или компрессорных станциях.

Это не значит, что плоский фланец “плохой по определению”. При грамотном расчёте, нормальных параметрах и аккуратном монтаже он обеспечивает достаточную герметичность. Но в критических применениях, где утечка недопустима по безопасности или экологии, приоритет часто отдают воротниковому исполнению.

Фиксация на трубе и работа под нагрузкой

Для воротникового фланца важна правильная фиксация на трубе: торцы тщательно подготавливаются, совмещаются по оси, выполняется качественная стыковая сварка с контролем. В результате фланец и труба работают как единая деталь. Такое соединение лучше выдерживает изгибающие нагрузки, опорные реакции, температурные деформации.

Плоский фланец крепится проще: его “насаживают” на трубу и приваривают по кромке. Такое решение даёт более жёсткую зону перехода, и при механических перегрузках именно здесь возникают пики напряжений. Если трубопровод плохо закреплён, не рассчитаны усилия или присутствуют сильные вибрации, последствия проявятся быстрее — от нарушения герметичности до повреждения сварного шва.

Стоимость: начальные затраты и жизненный цикл

С точки зрения бюджета первым делом смотрят на стоимость деталей и работ.

Плоский фланец

• дешевле по металлоемкости;
• проще в изготовлении;
• быстрее готовится к монтажу — меньше требований к подготовке кромок, проще позиционирование.

Воротниковый фланец

• дороже сам по себе;
• требует более сложной разделки кромок;
• часто нужен более квалифицированный персонал и дополнительные виды контроля шва.

То есть начальная стоимость узла с воротниковым фланцем выше. Но если смотреть на полный жизненный цикл, картина может поменяться: меньше ремонтов, меньше аварийных простоев, более длительный ресурс. На длинных магистралях и в дорогих по простоям производственных системах такой запас по надёжности окупается.

В системах же с умеренными условиями, небольшими диаметрами и доступностью для обслуживания часто выгоднее использовать плоский фланец: его монтаж дешевле, а риск отказа — приемлемый для данного сегмента.

Монтаж: скорость против требований к квалификации

Выбор типа фланца серьёзно влияет на то, как будет организован монтаж и какие навыки нужны монтажникам.

Плоский фланец

Его плюс — простота установки:

• допуски по совмещению чуть менее строгие;
• быстрый монтаж достигается за счёт меньшего объёма подготовительных операций;
• часто можно обойтись типовым инструментом и базовыми навыками сварки.

Но тут легко попасть в ловушку: из-за кажущейся простоты нередко экономят на контроле сварных швов и аккуратности сборки, что ухудшает герметичность и ресурс.

Воротниковый фланец

Здесь требования выше:

• нужна квалифицированная сварка, особенно на толстостенных трубах и высоких классах давления;
• стыковая сварка требует более точной подготовки кромок и строгого соблюдения технологии;
• часто применяют неразрушающие методы контроля — ультразвук, рентген, капиллярный контроль.

В результате время монтажа одного узла может быть больше, чем у плоского фланца, и появляются дополнительные сварочные работы. Но именно это обеспечивает уверенное поведение соединения в тяжёлых режимах, где ошибка недопустима.

Высокое и низкое давление, высокая температура и умеренные условия

При низком давлении в сочетании с невысокой температурой и небольшими диаметрами выбор в пользу плоского фланца выглядит логичным: он обеспечит нужную герметичность при меньших затратах, а запас по прочности не будет критичным фактором. Такие условия можно отнести к стандартным применениям.

При высоком давлении и высокой температуре, особенно на магистралях или в технологических системах с опасными средами, ситуация меняется. Здесь важна максимально надёжная передача усилий от фланца к трубе, отсутствие резких концентраций напряжений и стабильность формы при термических циклах. В таких случаях воротниковый фланец больше соответствует требованиям критических применений.

Важно, что и для “лёгких”, и для “тяжёлых” режимов всегда нужно учитывать:

• реальные расчётные нагрузки;
• наличие вибраций и внешних усилий;
• требования по герметичности и безопасности.

Устойчивость к вибрации и эксплуатационный ресурс

На участках, где оборудование создаёт заметные вибрации, фактор устойчивости к вибрации становится важным. Воротниковое соединение в подобных условиях ведёт себя стабильнее: шейка фланца и стыковый шов работают совместно, плавно перераспределяя нагрузку, что уменьшает риск микротрещин и “раскачки” соединения.

Плоский фланец в таких ситуациях требовательнее к опорам и качеству монтажа. Даже небольшие перекосы или недостаточная фиксация трубопровода могут привести к повышенной нагрузке на сварной шов и болтовое соединение. Если выбраны плоские фланцы там, где вибрации велики, нужно закладывать дополнительные меры по защите: жёсткие опоры, компенсаторы, более частый контроль состояния стыков.

Баланс: как выбирать осознанно

В итоге выбор между плоским и воротниковым фланцем — это всегда баланс:

• между надёжностью и начальной стоимостью;
• между простотой установки и необходимостью в квалифицированной сварке;
• между желанием сделать быстрый монтаж и пониманием, что в части участков важнее долговечность и минимальный риск протечек.

Если система работает в умеренных условиях, не относится к особо опасным, легко доступна для ремонта и не требует особого запаса прочности, плоский фланец зачастую рационален.

Если же речь о критических применениях — высокое давление, высокая температура, агрессивная среда, сложные режимы, — воротниковый фланец с грамотной стыковой сваркой становится не “перестраховкой”, а нормой проектного подхода.

Главный вывод: тип фланца надо выбирать не по привычке и не только по цене, а исходя из реальных нагрузок, требований к безопасности и того, сколько на самом деле стоит ошибка в данном узле трубопровода.
