Применение редукционных клапанов пилотного типа на паровых линиях

Редукционный клапан пилотного типа на паровой линии нужен там, где давление после узла должно держаться стабильнее, чем это обычно получается у прямодействующей схемы, а расход при этом заметно меняется. Такой клапан считывает давление после себя через импульсную линию. Управляющий клапан дозирует давление в управляющей камере, а главный затвор открывается или закрывается через мембрану либо поршень. За счет этого схема меньше просаживает выходное давление при росте расхода и лучше переносит колебания давления на входе.

На паре это особенно важно. Давление насыщенного пара связанно с температурой, поэтому скачки после редуцирования быстро отражаются на работе теплообменника, калорифера, стерилизатора или другого потребителя. Но у пилотной схемы есть и слабое место: она чувствительна к грязи и влажному пару. Перед клапаном обычно предусматривают влагоотделитель и фильтр, а сам узел подбирают не по диаметру трубы, а по расходу пара, давлению до и после узла, температуре, состоянию среды и допустимому уровню шума.

Если перепад давления большой, отдельно проверяют критическое истечение, скорость пара после клапана, риск эрозионного износа и целесообразность схемы в одну или две ступени. То есть пилотный редукционный клапан - это не просто корпус с пружиной, а часть редукционной станции, где важны обвязка, дренажи, защита оборудования после клапана и доступ для обслуживания.

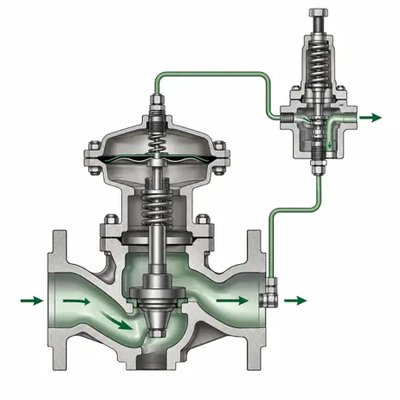

Как работает пилотный редукционный клапан на паре

У пилотной схемы два уровня управления. Небольшой управляющий клапан отслеживает давление после редукционного узла. Главный клапан пропускает основной поток пара. Когда давление после узла падает ниже настройки, управляющий клапан открывает подачу давления в камеру главного клапана. Мембрана или поршень перемещают шток, проходное сечение увеличивается, расход растет. Когда давление после узла поднимается, управляющий клапан прикрывается. Давление в управляющей камере снижается, и главный затвор идет к закрытию. Получается усиление: небольшой управляющий орган задает движение основного затвора, через который проходит весь поток. Поэтому пилотный редукционный клапан обычно держит настройку точнее, чем прямодействующий регулятор похожего назначения.

Прямодействующая схема работает проще: чувствительный элемент и пружина сами противостоят изменению давления. При росте расхода выходное давление у таких устройств может заметнее снижаться относительно настройки. У пилотного клапана эта просадка меньше, а переход между режимами спокойнее. Для паровой линии это дает более ровную вторичную магистраль и меньше риска, что потребитель будет получать то слишком низкое, то слишком высокое давление.

Еще один нюанс связан с насыщенным паром. После снижения давления меняется и температура насыщения. Для части процессов это удобно: давление фактически задает температурный режим. Поэтому редукционный клапан на паре нельзя воспринимать как простую заслонку для сброса лишнего давления. Это элемент устойчивости технологического режима.

Если объяснять совсем просто, прямодействующий клапан пытается удержать выходное давление только усилием своей пружины и чувствительного элемента. Пилотная схема делает это через промежуточное управляющее давление. На паре такое решение полезно там, где нагрузка меняется, а после редуцирования нужна спокойная работа оборудования.

Где пилотная схема полезна и где у нее есть ограничения

Если задача простая, расход небольшой, а высокая точность не требуется, прямодействующего редукционного клапана часто хватает. Но если линия работает с переменной нагрузкой, давление на входе гуляет, а после узла нужно удерживать стабильный режим, пилотная схема обычно выглядит сильнее. Ее применяют перед теплообменниками, калориферами, автоклавами, стерилизаторами, паровыми коллекторами и компактными редукционными станциями.

Плюсы пилотной схемы на паре удобно свести в таблицу:

Что дает пилотный клапан	Почему это важно на паре
Более узкая зона отклонения от настройки	Выходное давление меньше проседает при росте расхода
Меньшая зависимость от колебаний на входе	Вторичная линия работает устойчивее
Высокая пропускная способность при компактном размере	Узел может быть меньше прямодействующего аналога той же производительности
Повторяемая настройка	Проще держать режим перед чувствительным потребителем
Возможность более сложной схемы управления	Удобно для редукционных станций с несколькими режимами работы

Ограничения тоже нужно учитывать заранее. Малые проходы в управляющем клапане чувствительны к загрязнениям. Окалина, ржавчина, сварочный мусор и капли воды ухудшают точность, ускоряют износ и могут привести к нестабильной работе. Поэтому перед пилотным редукционным клапаном на паре обычно ставят влагоотделитель и фильтр. На участках с постоянной вибрацией или пульсирующим потоком такую схему нужно рассматривать осторожно.

Отдельная тема - очень большой перепад давления в одну ступень. Как инженерный ориентир часто используют отношение входного давления к выходному примерно до 10:1 для самодействующих редукционных схем. Это не универсальный закон для всех конструкций, но хороший повод проверить шум, скорость пара, износ седла и возможность двухступенчатого редуцирования.

Когда пилотная схема уместна	Когда смотреть осторожнее
Средний или переменный расход	Очень грязный или влажный пар без влагоотделения
Чувствительный процесс после редуцирования	Постоянная вибрация или пульсации потока
Нужна стабильная вторичная магистраль	Слишком большой перепад без расчета скорости и шума
Нужно стабилизировать давление перед регулирующим клапаном	Сверхмалый расход без проверки минимального устойчивого режима
Есть место для нормальной обвязки и обслуживания	Попытка выбрать клапан только по диаметру трубы

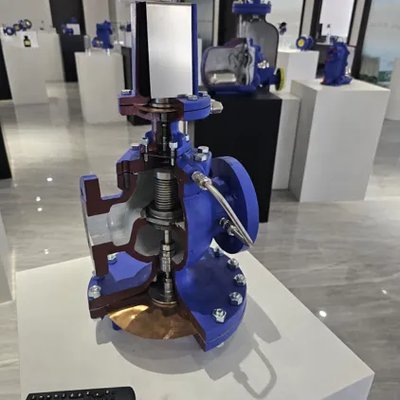

Как подбирать пилотный редукционный клапан для паровой линии

Главная ошибка - выбирать редукционный клапан по DN трубы. Для паровой линии этого мало. Нужны расход, давление до клапана, требуемое давление после клапана, температура, состояние пара и режим нагрузки. Важны не только максимальные значения, но и нормальный, минимальный и пиковый режимы. Иначе можно получить клапан, который вроде бы подходит по присоединению, но плохо регулирует на реальной нагрузке.

Коэффициент пропускной способности Kv важен, но его нельзя рассматривать отдельно от среды. Для воды расчет проще, а пар является сжимаемой средой. При больших перепадах расход растет только до определенного предела, после чего дальнейшее снижение давления после клапана уже не увеличивает массовый поток. Поэтому при подборе нужно проверять не только пропустит ли клапан нужное количество пара, но и какая скорость будет после него, не появится ли сильный шум и не будет ли ускоренного износа.

Для заявки лучше указывать расход в кг/ч или т/ч, давление до и после узла, тип пара - насыщенный или перегретый, рабочую температуру и способ присоединения. Если режим меняется, нужно сразу дать минимум, норму и максимум. Это помогает оценить диапазон регулирования по расходу и понять, не окажется ли клапан слишком большим для малой нагрузки.

Слишком большой клапан - частая причина нервной работы. На малом расходе затвор может находиться почти у закрытого положения, а любое небольшое изменение нагрузки будет вызывать заметный скачок давления. В итоге стрелка манометра дергается, настройка плавает, а оператор начинает крутить регулировку вместо того, чтобы проверить подбор.

Материал корпуса и внутренних деталей выбирают не по названию металла, а по сочетанию давления и температуры. Для паровой службы применяют чугун, высокопрочный чугун, бронзу, сталь, нержавеющую сталь и специальные исполнения, но конкретная пригодность зависит от паспорта изделия, исполнения корпуса, присоединения и рабочей температуры. Для горячего пара отдельно проверяют седло, уплотнение штока, допустимую утечку в закрытом положении и стойкость внутренних деталей к эрозии.

Что нужно для подбора	Почему это важно
Расход пара: минимум, норма, максимум	Помогает оценить диапазон регулирования и работу на малом расходе
Давление до клапана	Влияет на перепад, скорость пара и режим истечения
Требуемое давление после клапана	Это основная настройка редукционного узла
Абсолютное или избыточное давление	При расчете пара важно не перепутать систему отсчета
Насыщенный или перегретый пар	Свойства среды и температура после редуцирования будут разными
Температура	Влияет на корпус, уплотнения и допустимое давление
Kv или исходные данные для расчета	Позволяет не выбирать клапан на глаз
Минимальный расход	Нужен для проверки устойчивой работы на малой нагрузке
Допустимый шум	На больших перепадах это уже важный параметр
Присоединение и PN	Определяют совместимость с трубопроводом и проектом

Если перепад слишком велик или расход меняется в очень широких пределах, есть два типовых решения. Первое - две ступени редуцирования вместо одной. Второе - параллельная станция, где одна ветка работает на малом и среднем расходе, а вторая подключается при пике нагрузки. Такую схему нельзя назначать вслепую, но она часто помогает избежать шума, рывков и плохой работы на малом отборе пара.

Обвязка, монтаж и защита линии

Пилотный редукционный клапан на паре нельзя рассматривать как отдельный корпус между двумя фланцами. Нормально он работает только как часть станции. Задача станции - подать к клапану сухой и чистый пар, безопасно снизить давление, отвести конденсат и защитить оборудование после редуцирования.

Перед клапаном обычно предусматривают запорную арматуру, влагоотделитель, фильтр и дренаж. Влагоотделитель убирает капли воды, фильтр задерживает окалину, ржавчину и монтажный мусор. Для паровой линии фильтр важно ставить так, чтобы он не превращался в ловушку для воды. Конкретная ориентация зависит от конструкции фильтра и требований производителя, но смысл один: грязь нужно задержать, а конденсат не должен накапливаться перед редукционным клапаном.

Конденсат до редукционного узла нужно удалять заранее. В низких точках, перед закрытой арматурой и перед регулирующими органами вода скапливается особенно охотно. Если при пуске поток пара подхватит эту воду, возможны гидроудар, шум, повреждение седла и нестабильная работа клапана. Поэтому перед ответственными узлами предусматривают дренажный карман с конденсатоотводчиком.

После редукционного клапана нужна защита от превышения давления. Если оборудование после узла не выдерживает максимально возможного давления на входе, на вторичной стороне ставят предохранительный клапан. Его пропускная способность должна соответствовать опасному сценарию: редукционный клапан полностью открыт, а на входе есть максимально возможное давление. Надеяться только на исправность редукционного клапана нельзя.

Участок	Что ставят	Зачем
До редукционного клапана	Запорная арматура, влагоотделитель, фильтр, дренаж	Сухой и чистый пар, возможность обслуживания
Импульсная линия	Отбор давления после узла, защищенный от грязи и конденсата	Корректное считывание давления
После редукционного клапана	Манометр, иногда датчик температуры, предохранительный клапан	Настройка, контроль и защита вторичной стороны
На дренажах	Конденсатоотводчик, при необходимости обратный клапан	Отвод воды и защита от обратного стекания
По станции в целом	Опоры, доступ к фильтру, понятная запорная арматура	Ремонтопригодность и стабильная эксплуатация

Обводная линия не обязательна для каждой станции, но на практике ее часто предусматривают для ремонта, прогрева или временной работы. Важно, чтобы она не стала способом вручную подать полное входное давление на оборудование после узла. Если обводная линия есть, ее рассматривают вместе с инструкцией эксплуатации, манометрами и предохранительной защитой.

При монтаже нужно оставить место для обслуживания, проверить направление потока на корпусе и не вешать вес трубопровода на патрубки клапана. Импульсную линию и точки измерения давления размещают так, чтобы они считывали реальный режим, а не местные искажения после резкого поворота, тройника или участка с возможным скоплением конденсата.

Если перепад очень большой, лучше сразу рассмотреть двухступенчатую станцию. Между ступенями нужен отвод конденсата. Иначе при простое соединительный участок может заполниться водой, а при следующем наборе нагрузки вода ударит по арматуре и трубопроводу.

Пуск, настройка и диагностика

Пуск такого узла начинается не с регулировочного винта, а с проверки линии. Сначала смотрят, открыт ли слив с влагоотделителя, чист ли фильтр, не забит ли импульсный отбор, есть ли путь для отвода конденсата и стоит ли защита оборудования после клапана. Только после этого станцию прогревают.

Холодную паровую линию нельзя резко открывать на полный поток. Быстрое открытие подхватывает конденсат, усиливает шум и повышает риск гидроудара. Запорную арматуру на пуске открывают постепенно, чтобы вода успела уйти через дренажи, а трубопровод прогрелся без резких ударных нагрузок.

После прогрева задают начальную настройку и постепенно поднимают давление после узла, наблюдая за манометром. Проверку желательно проводить не только на одном расходе. Нормальная наладка проходит через малую, рабочую и высокую нагрузку. Если клапан держит давление только на одном режиме, а на остальных начинает дрожать или уходить от настройки, причина часто в подборе, влаге, грязи или слишком высокой скорости пара.

Станцию нужно не только смотреть, но и слушать. Резкий свист, вибрация, хлопки и скачки стрелки обычно говорят не о характере пара, а о конкретной проблеме: влажная среда, забитый фильтр, слишком большой клапан, большой перепад давления, пульсации потока или неудачная компоновка.

Самые частые признаки неисправностей удобно читать так:

Симптом	Вероятная причина	Что проверить первым
Давление после узла скачет	Засорение управляющего клапана, слишком большой размер, пульсации потока, влага	Фильтр, импульсную линию, фактический расход
Давление после узла растет выше настройки на малой нагрузке	Клапан слишком большой, низкий реальный расход, износ седла	Минимальный режим, утечку на закрытии, подбор по Kvs
На пике не хватает давления	Недостаточная пропускная способность, забитый фильтр, слишком низкое входное давление	Давление до узла, фильтр, фактический расход
Сильный свист и вибрация	Критическое истечение, высокая скорость, очень большой перепад	Скорость после клапана, перепад, необходимость двух ступеней
Клапан работает вяло	Влага, конденсат в узле, импульсная линия считывает давление неудачно	Влагоотделитель, дренаж, место отбора давления
Клапан пропускает после закрытия	Износ седла, грязь в посадке, неподходящее исполнение внутренних деталей	Чистоту среды, состояние седла, требования к герметичности

Для паровой линии обычно корректнее говорить не о кавитации, а о критическом истечении, высокой скорости, шуме, эрозионном износе и прорезании посадочных поверхностей тонкой струей пара. Кавитация типична для жидкостей. На паре разрушение металла тоже возможно, но механизм другой, поэтому и проверять нужно другие вещи: перепад давления, скорость, влажность, состояние седла, чистоту среды и устойчивость режима.

Безопасность, материалы и чек-лист на поставку

Безопасность такой станции начинается с правильной схемы. Если редукционный клапан может пропустить на вторичную сторону давление выше допустимого для оборудования, предохранительный клапан после узла обязателен. Редукционный клапан не заменяет предохранительное устройство, даже если он новый, правильно настроен и нормально работает.

Для материала корпуса и внутренних деталей важно смотреть не только на среду, но и на сочетание давления с температурой. То, что подходит по холодному PN, может не подходить для горячего пара. Кроме корпуса, отдельно проверяют седло, уплотнение штока, допустимую утечку при закрытии и стойкость внутренних деталей. Для горячего пара нельзя относиться к мягким седлам и низкотемпературным уплотнениям так же спокойно, как на холодной воде.

Если после редуцирования нужен именно насыщенный пар, важно помнить: большой перепад давления может подсушить пар или перевести его в перегретое состояние. Для отопительных и технологических процессов это иногда не критично, а иногда влияет на теплоотдачу и настройку оборудования после клапана. На ответственных участках имеет смысл предусмотреть контроль температуры, особенно если линия работает с большим перепадом или с перегретым паром на входе.

Короткий чек-лист для заявки на поставку:

Что указать в заявке	Комментарий
Среда	Пар насыщенный или перегретый
Расход	Минимум, норма, максимум; лучше в кг/ч
Давление до узла	Лучше указать минимальное, рабочее и максимальное значение
Нужное давление после узла	Тоже по режимам, если они различаются
Температура	Особенно важно для перегретого пара
Перепад давления	Если известен, ускоряет подбор
Тип станции	Одна ступень, две ступени, параллельный узел
Допустимый шум	Важен рядом с персоналом или чувствительным оборудованием
Материал корпуса и присоединение	Сталь, нержавеющая сталь, фланцы, резьба, класс или PN
Требования к герметичности на закрытии	Не путать регулирование и полную отсечку потока
Условия монтажа	Помещение или улица, вибрация, доступ для обслуживания
Что уже стоит в обвязке	Влагоотделитель, фильтр, обводная линия, предохранительный клапан, дренажи
Нужны ли манометры и контроль температуры	Для пуска и последующей диагностики

Хорошая заявка на пилотный редукционный клапан выглядит не как DN 50 PN 25 на пар, а как описание режима работы. Чем точнее входные данные, тем меньше риск получить дорогой, шумный и нестабильный узел вместо нормальной редукционной станции.
