Почему фланцы одного DN и PN могут не подойти друг к другу

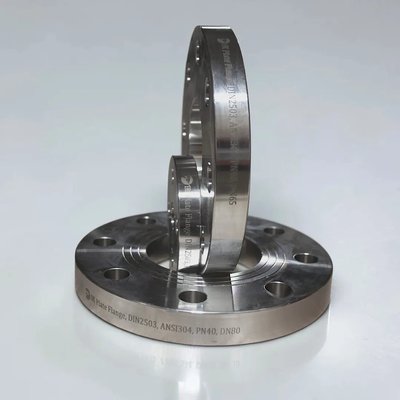

Одинаковые DN и PN ещё не означают, что два фланца точно подойдут друг к другу. Эти обозначения важны, но они не описывают весь фланцевый узел. DN показывает условный проход. PN помогает ориентироваться по условному давлению. Но для реальной сборки этого мало. На монтаже решают другие параметры: болтовой ряд фланца, количество и расположение отверстий, зеркало фланца, уплотнительная поверхность фланца, тип прокладки и стандарт, по которому изготовлена деталь. Типичная ошибка выглядит так: видят одинаковые DN и PN, считают, что всё совпадает, и заказывают ответные фланцы по памяти или по короткому описанию. Потом на объекте выясняется, что отверстия не сходятся, прокладка не садится как нужно или уплотнительные поверхности не рассчитаны на совместную работу. Ниже разберём, почему фланцы одного DN и PN могут не подойти друг к другу, какие параметры кроме диаметра и давления нужно проверять и как не довести ситуацию до момента, когда фланцевое соединение уже не собирается на монтаже.

Почему одинаковых DN и PN недостаточно для совместимости фланцев

DN и PN, это базовые ориентиры. Без них фланцевый узел даже сложно обсуждать. DN помогает понять, к какому условному проходу относится соединение. PN даёт представление о классе по условному давлению. Но эти два параметра не описывают всю геометрию фланца. Они не показывают форму уплотнительной поверхности, не гарантируют совпадение болтового ряда и не говорят, по какому стандарту изготовлена деталь. То есть DN и PN, это начало проверки. Не финальная гарантия совместимости.

Какие ограничения у такого упрощённого подхода

Когда совместимость фланцев по DN PN проверяют слишком поверхностно, из внимания выпадает всё, что влияет на реальную сборку. Можно получить ситуацию, где обе детали относятся к одному условному проходу и одному условному давлению, но имеют разную геометрию присоединения. В спецификации всё выглядит аккуратно. Наименование похоже. Цифры совпадают. Но монтаж работает не по короткому названию позиции. Он работает по отверстиям, посадочным поверхностям, типу прокладки и фактическому исполнению зеркала фланца.

Почему несовместимость всплывает только на монтаже

Проблема часто проявляется уже в цехе или на объекте. До этого фланцы существуют как отдельные строки в документах, и несовместимость может быть неочевидной. При сборке всё становится конкретным. Если не совпадает болтовой ряд фланца, крепёж просто не встанет. Если отличается уплотнительная поверхность фланца, прокладка не сядет правильно. Если ответный фланец подобран неверно, узел может выглядеть почти подходящим, но нормально собрать его не получится. Поэтому ситуация одинаковый DN и PN, но фланцы не подходят, это не редкая странность. Это понятная инженерная ошибка, которая появляется при неполной проверке узла.

Что важно понять сразу
- Одинаковые DN и PN не гарантируют совпадение по стандарту и геометрии.
- Болтовой ряд и отверстия могут отличаться даже при похожем общем обозначении.
- Уплотнительная поверхность напрямую влияет на совместимость и герметичность.
- Ошибка часто возникает, когда ответные фланцы заказывают по памяти или по аналогии.
- Проверять совместимость лучше до поставки и монтажа, а не тогда, когда узел уже нужно собирать.

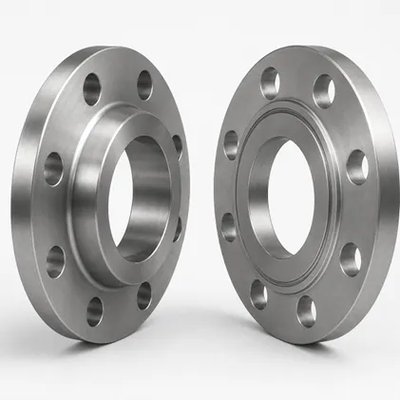

Какие параметры кроме DN и PN нужно проверять

Болтовой ряд фланца, одна из первых причин, по которым соединение может не собраться. Даже если условный проход и давление совпадают, отверстия могут отличаться по количеству, диаметру или расположению. На практике именно здесь часто рушится уверенность, что всё должно подойти. Фланцы визуально похожи, размеры в названии совпадают, а болты не проходят. Поэтому вопрос, почему фланцевое соединение не собирается, нередко начинается именно с проверки болтового ряда.

Исполнение уплотнительной поверхности

Уплотнительная поверхность фланца определяет, как будет работать зона герметизации. Для монтажа важна не только прокладка, но и то, под какое исполнение поверхности она рассчитана. Если уплотнительные поверхности у двух фланцев не согласованы между собой, узел может не собраться корректно. Или соберётся, но с компромиссом, который потом даст проблему по герметичности. Это одна из причин, почему фланцы не подходят друг к другу даже тогда, когда в спецификации всё выглядит примерно одинаково.

Зеркало фланца и тип уплотнения

Зеркало фланца, это рабочая часть соединения. От неё зависит посадка прокладки и контакт в зоне уплотнения. Если зеркало фланца не соответствует ответной детали или выбранному типу прокладки, проблема возникает не на уровне общего размера, а прямо в логике герметизации. Здесь важно помнить: совместимость проверяют не по одному фланцу, а по паре. Нужно смотреть, как две поверхности будут работать вместе, а не просто сравнивать маркировку на одной детали.

Стандарт и серия фланца

Стандарт фланца часто недооценивают. А зря. Фланцы из разных стандартных семейств или серий могут иметь похожие обозначения по DN и PN, но отличаться по геометрии присоединения, форме уплотнительной поверхности и исполнению. Поэтому совместимость фланцев DN и PN нельзя нормально оценить без понимания, по какому стандарту изготовлен каждый элемент узла. Если это пропустить, можно получить формально подходящую деталь, которая в реальной сборке окажется чужой.

Таблица с основными причинами несовместимости

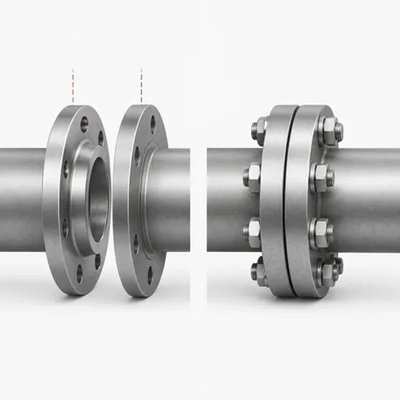

Какие ошибки чаще всего делают при заказе фланцевого узла

Ошибка 1. Смотрят только на DN и PN

Ошибка в том, что из двух базовых параметров делают полный критерий совместимости. Это удобно, но слишком грубо для реальной сборки. К чему это приводит: детали приходят на объект, а на монтаже выясняется, что болтовой ряд фланца или уплотнительная поверхность не совпадают Как избежать: воспринимать DN и PN как старт проверки, а не как окончательное подтверждение.

Ошибка 2. Не проверяют стандарт ответного фланца

Часто считают так: если основная арматура подобрана правильно, ответный фланец можно взять потом. Но именно здесь и возникает несовместимость.К чему это приводит: узел собирают из деталей разных стандартов. Как избежать: сверять стандарт ответного фланца до заказа, а не после того, как арматура уже пришла.

Ошибка 3. Игнорируют тип уплотнительной поверхности

Эта ошибка коварна тем, что внешне фланцы могут выглядеть похожими. Но если не проверить уплотнительную поверхность фланца и тип прокладки, соединение может не дать нормальной герметичности. К чему это приводит: узел либо не собирается корректно, либо собирается неправильно. Как избежать: проверять не только сам фланец, но и то, как в соединении будет работать уплотнение.

Ошибка 4. Пытаются подобрать ответные детали уже после заказа арматуры

Такой подход кажется удобным ровно до момента сборки. Арматура уже пришла, сроки идут, а ответные фланцы, прокладки и крепёж начинают подбирать в спешке. К чему это приводит: растёт риск несовместимости, срочных дозакупок и остановки монтажа. Как избежать: проверять фланцевый узел в сборе ещё на этапе заказа.
