Подбор фильтра начинается не с вопроса “какая сетка лучше”, а с понимания задачи. Нужно защитить оборудование от крупных частиц? Тогда может быть достаточно грубой очистки. Нужно задерживать мелкие включения перед чувствительным прибором? Тогда потребуется более мелкая сетка, но с обязательным учётом перепада давления.

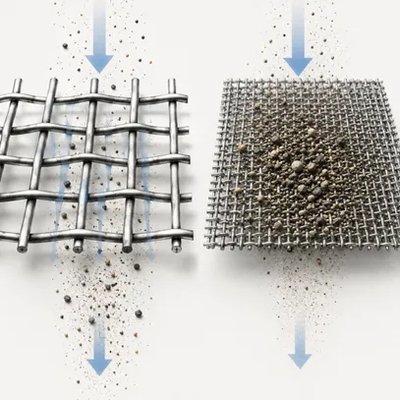

Когда нужна более крупная ячейка
Более крупную ячейку выбирают, когда основная задача — задержать крупные механические загрязнения и сохранить высокую пропускную способность системы. Такой вариант часто подходит для предварительной очистки, установки на входе в систему, защиты насосов от крупных частиц, работы с загрязнённой средой или участков с большим расходом. Крупная ячейка меньше ограничивает поток и медленнее забивается. Но она не задерживает мелкие частицы, поэтому её нельзя считать универсальным решением для чувствительного оборудования.
Более крупную ячейку стоит рассмотреть, если:
- нужно защитить оборудование от песка, окалины и крупных частиц;
- важна высокая пропускная способность;
- система работает с большим расходом;
- среда содержит много механических включений;
- фильтр установлен на входе в линию;
- тонкая очистка не требуется.
Иными словами, крупная ячейка — это выбор в пользу проходимости и защиты от грубых загрязнений. Для многих промышленных и коммунальных систем этого достаточно, если дальше по схеме нет оборудования с высокими требованиями к чистоте среды.
Когда нужна более мелкая ячейка
Более мелкую ячейку выбирают, когда после фильтра стоит оборудование, чувствительное к загрязнениям. Это могут быть регулирующие клапаны, расходомеры, теплообменники с узкими каналами, форсунки, приборы учёта или другое оборудование, для которого попадание мелких частиц нежелательно. Мелкая сетка задерживает больше загрязнений, но требует более внимательного обслуживания. Её нужно регулярно проверять, очищать и контролировать перепад давления. Если этого не делать, фильтр быстро превратится из защитного элемента в ограничитель потока.
Мелкая ячейка подходит, если:
- после фильтра установлено чувствительное оборудование;
- нужно задерживать мелкие механические частицы;
- рабочая среда относительно чистая;
- есть доступ для регулярного обслуживания;
- допустимый перепад давления учтён при подборе;
- расход соответствует возможностям фильтра.
Главное правило: мелкая ячейка должна быть технически обоснована. Ставить её “на всякий случай” — не лучшая идея. В трубопроводных системах “на всякий случай” иногда превращается в “почему у нас всё упало по давлению”.
Размер ячейки и тип сетчатого фильтра

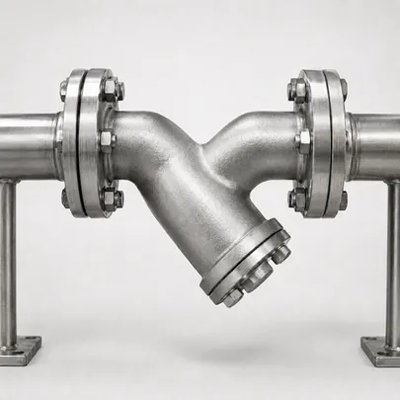

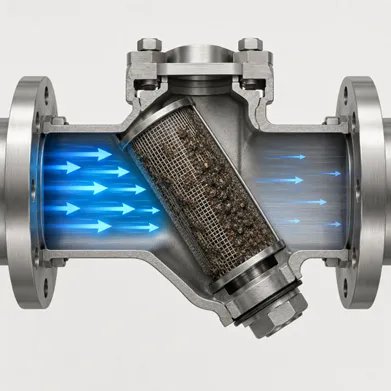

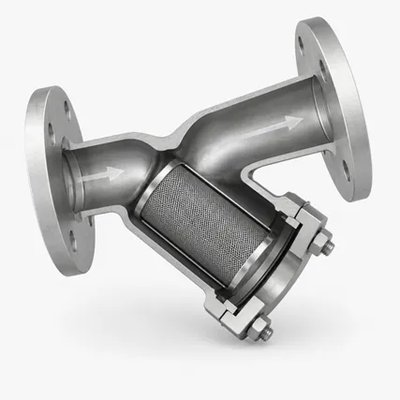

Размер ячейки нужно рассматривать вместе с конструкцией фильтра. В трубопроводных системах часто применяют Y-образные сетчатые фильтры. Они компактны, устанавливаются непосредственно в линию и позволяют обслуживать фильтрующий элемент через крышку. Такие фильтры применяют для механической очистки среды от твёрдых включений. Они могут использоваться в системах водоснабжения, отопления, теплоэнергетики, на технологических линиях, в пищевой, химической и другой промышленности.
При выборе важно смотреть не только на сетку, но и на фильтр в сборе:
- условный проход;
- тип присоединения;
- рабочее давление;
- материал корпуса;
- материал сетки;
- температуру рабочей среды;
- допустимое сопротивление;
- удобство доступа к фильтрующему элементу.
В каталоге НьюКей можно подобрать сетчатые фильтры для разных трубопроводных задач: муфтовые, фланцевые, нержавеющие, для промышленных и технологических систем.
Как понять, что фильтр ограничивает систему
Если фильтр подобран неправильно или сетка загрязнена, система обычно быстро начинает “подавать сигналы”. Давление после фильтра становится ниже, расход падает, насос работает тяжелее, оборудование после фильтра ведёт себя нестабильно. При этом причина не всегда очевидна. Иногда начинают проверять насосы, клапаны, автоматику, хотя проблема находится в фильтре: сетка забилась, ячейка слишком мелкая или фильтр не соответствует фактическому расходу.
