Где ставить сетчатый фильтр в трубопроводе: правила установки и типовые ошибки

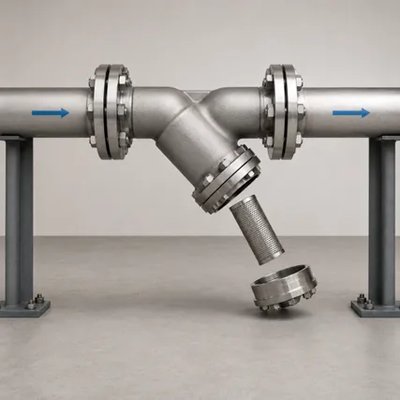

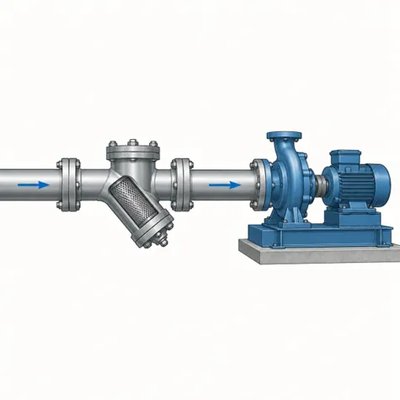

Где ставить фильтр перед насосом

Перед насосом фильтр устанавливают, чтобы защитить рабочие элементы от механических загрязнений. Частицы песка, окалины или ржавчины могут повредить рабочее колесо, уплотнения и внутренние поверхности насоса. Поэтому фильтр на входе часто становится важным элементом защиты.

Но здесь есть нюанс: фильтр перед насосом не должен ограничивать поток. Если он подобран неправильно, слишком быстро забивается или имеет слишком мелкую сетку, на входе насоса может возникнуть недостаток среды. Это повышает риск нестабильной работы, шума, вибраций и кавитации.

Поэтому перед насосом особенно важно учитывать:

• расход рабочей среды;
• диаметр трубопровода;
• размер ячейки сетки;
• допустимое сопротивление;
• загрязнённость среды;
• удобство очистки фильтра;
• требования производителя насоса.

Решение и важные учёты

Если насос работает в ответственной системе, фильтр перед ним должен подбираться особенно внимательно. Он обязан защищать оборудование, но не создавать условий, при которых сам насос начинает работать тяжелее.

Где ставить фильтр перед счётчиком или расходомером

Счётчики и расходомеры чувствительны к загрязнениям. Механические частицы могут влиять на точность измерения, повреждать внутренние элементы или вызывать нестабильную работу прибора. Поэтому сетчатый фильтр часто устанавливают перед измерительным оборудованием.

Но при установке перед счётчиком важно учитывать не только сам фильтр. У многих приборов есть требования к прямым участкам трубы до и после счётчика, направлению потока и условиям монтажа. Если поставить фильтр слишком близко или нарушить схему, можно получить некорректные показания.

Фильтр перед счётчиком нужен, если:

• в среде возможны механические загрязнения;
• счётчик чувствителен к частицам;
• система старая или после ремонта;
• перед прибором нет другой ступени защиты;
• требуется снизить риск засорения измерительного механизма.

При этом фильтр должен быть доступен для обслуживания. Если его невозможно быстро очистить, загрязнённая сетка может стать причиной падения давления и неправильной работы участка.

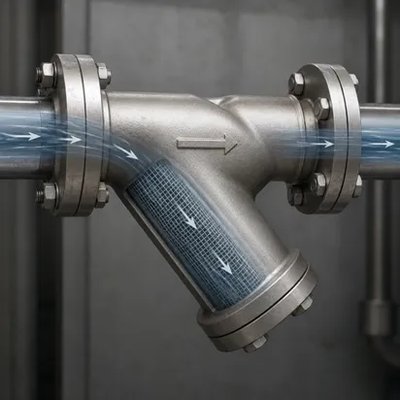

Где ставить фильтр перед клапаном

Перед регулирующим или запорным клапаном сетчатый фильтр ставят для защиты седла, уплотнений и рабочих элементов. Загрязнения могут мешать плотному закрытию, вызывать износ, заедание или нестабильное регулирование.

Особенно важно ставить фильтр перед регулирующей арматурой. Такие клапаны часто работают не просто в режиме "открыто-закрыто", а изменяют расход, давление или температуру. Если внутрь попадут твёрдые частицы, точность работы может снизиться.

Какое оборудование защищаем и почему фильтр нужен перед ним

Направление установки сетчатого фильтра

У сетчатого фильтра есть правильное направление установки. Обычно на корпусе указывается стрелка, показывающая направление потока. При монтаже её обязательно нужно учитывать.

Если поставить фильтр против направления потока, он может работать неправильно: загрязнения будут собираться не там, где нужно, очистка станет неудобной, а сопротивление может увеличиться. В худшем случае фильтр просто не будет выполнять свою функцию так, как задумано конструкцией.

Также важно положение крышки или грязесборной части. Она должна быть расположена так, чтобы загрязнения оседали в зоне фильтрующего элемента, а обслуживающий персонал мог получить доступ к сетке.

Что проверить при монтаже и почему это важно

Правильное направление установки — это не формальность. От него зависит, насколько эффективно фильтр будет задерживать загрязнения и насколько удобно его обслуживать.

Можно ли ставить сетчатый фильтр вертикально

Сетчатый фильтр можно устанавливать вертикально только в том случае, если это допускает конструкция изделия и схема трубопровода. Нельзя универсально сказать, что вертикальная установка всегда правильная или всегда неправильная.

При вертикальном монтаже важно учитывать направление потока и положение грязесборной части. Если фильтр установлен так, что загрязнения не собираются в нужной зоне или сетку неудобно обслуживать, эффективность защиты снизится.

Перед вертикальной установкой нужно проверить:

• паспорт изделия;
• направление потока;
• расположение крышки;
• возможность очистки сетки;
• доступ для инструмента;
• отсутствие риска скопления загрязнений в неправильной зоне.

Если есть сомнения, лучше выбирать монтажное положение, при котором фильтр работает по назначению и легко обслуживается. Потому что фильтр, который невозможно нормально очистить, быстро превращается в красивую проблему на трубе.

Почему важно оставить доступ для обслуживания

Сетчатый фильтр — это обслуживаемый элемент. Его нужно периодически проверять, очищать от загрязнений, а иногда менять фильтрующую сетку. Поэтому при установке важно заранее оставить место для демонтажа крышки и извлечения сетки.

Типовая ошибка — поставить фильтр впритык к стене, полу, соседней трубе или другому оборудованию. В результате формально фильтр установлен, но обслуживать его неудобно или невозможно. Когда он засорится, придётся разбирать лишние участки системы или работать в крайне неудобных условиях.

Ошибка и к чему приводит

Доступ к фильтру нужно продумывать ещё на этапе проектирования или монтажа. Это не мелочь, а вопрос нормальной эксплуатации.

Нужно ли ставить один фильтр на всю систему

Иногда кажется, что достаточно поставить один сетчатый фильтр на входе в систему, и он защитит всё оборудование. В простых схемах такой подход может работать. Но в сложных трубопроводах одного фильтра часто недостаточно.

Если после общего фильтра есть участки со старой трубой, сваркой, ремонтом, отложениями или дополнительными источниками загрязнений, частицы могут появляться уже внутри системы. В этом случае оборудование всё равно остаётся под риском.

Один общий фильтр может быть полезен:

• на вводе в систему;
• перед насосной группой;
• перед основным оборудованием;
• для предварительной грубой очистки.

Но локальные фильтры перед отдельными приборами и арматурой могут быть нужны дополнительно. Особенно если речь идёт о счётчиках, регулирующих клапанах, теплообменниках или чувствительных узлах.

Правильное решение зависит от схемы трубопровода. Иногда достаточно одного фильтра. Иногда лучше использовать несколько фильтров в ключевых точках, чтобы защитить конкретное оборудование.

Типовые ошибки установки сетчатого фильтра

Ошибки при установке сетчатого фильтра часто выглядят мелочами, но потом превращаются в реальные проблемы: падение давления, частые засоры, неудобное обслуживание, повреждение оборудования.

Самые частые ошибки:

• фильтр поставили после оборудования, которое нужно было защитить;
• не учли направление потока;
• выбрали фильтр меньшего диаметра;
• установили слишком мелкую сетку без расчёта;
• не оставили доступ к крышке;
• не предусмотрели регулярную очистку;
• не учли рабочее давление и температуру;
• поставили фильтр в месте, где его трудно обслуживать;
• не проверили требования производителя оборудования;
• забыли про возможный перепад давления.

Ошибка монтажа и возможное последствие

Хорошая установка — это не только "прикрутить фильтр к трубе". Это правильное место, правильное направление, правильный размер и возможность нормально обслуживать изделие.

Как выбрать фильтр под место установки

Место установки напрямую влияет на выбор фильтра. Перед насосом важна пропускная способность и минимальное сопротивление. Перед счётчиком — защита измерительного механизма и соблюдение требований к монтажу. Перед клапаном — защита рабочих элементов от частиц. Перед теплообменником — снижение риска засорения каналов.

При подборе нужно учитывать:

• диаметр трубопровода;
• рабочее давление;
• температуру среды;
• материал корпуса;
• тип присоединения;
• размер ячейки сетки;
• степень загрязнённости среды;
• расход;
• доступность обслуживания;
• требования оборудования после фильтра.

Условие установки и на что обратить внимание

В каталоге НьюКей можно подобрать сетчатые фильтры для разных трубопроводных задач: муфтовые и фланцевые, из нержавеющей стали, для промышленных и технологических систем. При выборе стоит ориентироваться не только на диаметр, но и на рабочую среду, давление, расход, тип присоединения и удобство обслуживания.

Как понять, что фильтр установлен неправильно

Неправильно установленный или неподходящий фильтр часто проявляет себя уже в процессе эксплуатации. Система начинает работать хуже, хотя внешне всё может выглядеть нормально.

Признаки проблем:

• после фильтра падает давление;
• расход становится ниже расчётного;
• фильтр приходится чистить слишком часто;
• насос работает шумно или нестабильно;
• счётчик показывает некорректные значения;
• клапан плохо закрывается или регулирует с перебоями;
• оборудование после фильтра получает недостаточный поток;
• при обслуживании невозможно нормально снять крышку.

Если после установки фильтра появились такие симптомы, нужно проверить не только саму сетку. Важно оценить место установки, направление потока, диаметр, размер ячейки, загрязнённость среды и соответствие фильтра рабочим параметрам системы.

Иногда проблема не в том, что фильтр "плохой". Проблема в том, что его поставили не туда, выбрали не тот размер или не предусмотрели обслуживание.

Что выбрать в итоге

Сетчатый фильтр должен стоять там, где он действительно защищает оборудование. В большинстве случаев его устанавливают перед насосом, счётчиком, регулирующим клапаном, теплообменником или другим чувствительным элементом системы.

Но правильное место — это только часть задачи. Нужно также учитывать направление потока, положение крышки, доступ для обслуживания, рабочее давление, расход, размер ячейки и тип присоединения.

Если фильтр стоит правильно, он задерживает механические загрязнения и помогает продлить срок службы оборудования. Если неправильно — он может не защитить нужный узел, создать лишнее сопротивление или стать постоянной причиной обслуживания.

Для промышленных трубопроводов, систем водоснабжения, отопления, теплоэнергетики и технологических линий фильтр лучше подбирать под конкретные условия эксплуатации. В каталоге НьюКей можно подобрать сетчатые фильтры для разных задач: от защиты оборудования на небольших участках до применения в промышленных трубопроводных системах.

Частые вопросы

Где ставить сетчатый фильтр — до насоса или после?

Обычно фильтр ставят до насоса, чтобы защитить его от песка, окалины, ржавчины и других механических загрязнений. Но фильтр не должен ограничивать поток на входе насоса, поэтому важно правильно подобрать диаметр, размер ячейки и пропускную способность.

Нужно ли ставить фильтр перед счётчиком?

Да, во многих системах фильтр перед счётчиком помогает защитить измерительный механизм от загрязнений. При этом нужно учитывать требования производителя счётчика к прямым участкам трубы и условиям монтажа.

Нужно ли ставить фильтр перед регулирующим клапаном?

Да, фильтр перед регулирующим клапаном помогает защитить седло, уплотнения и рабочие элементы от механических частиц. Это особенно важно для арматуры, которая отвечает за точное регулирование расхода, давления или температуры.

Можно ли ставить сетчатый фильтр вертикально?

Можно, если это допускает конструкция фильтра и схема трубопровода. Нужно учитывать направление потока, положение грязесборной части и возможность обслуживания фильтрующей сетки.

Как понять, что фильтр стоит неправильно?

Основные признаки: падение давления, снижение расхода, частое засорение, шумная работа насоса, нестабильная работа оборудования после фильтра или невозможность нормально очистить сетку.

Почему после установки фильтра упало давление?

Причиной может быть слишком мелкая ячейка, загрязнение сетки, неправильный диаметр, избыточное сопротивление или ошибка монтажа. Сначала стоит проверить состояние фильтра и его соответствие рабочим параметрам системы.

Можно ли поставить один фильтр на всю систему?

В простых схемах одного фильтра на вводе может быть достаточно. В сложных системах часто нужны дополнительные фильтры перед конкретным оборудованием: насосами, счётчиками, клапанами или теплообменниками.

Как часто нужно чистить сетчатый фильтр?

Частота очистки зависит от загрязнённости среды, размера ячейки, расхода и условий эксплуатации. Если перепад давления растёт быстро, фильтр нужно проверять чаще.
