Задвижки и вентили

Задвижки и вентили относятся к базовым элементам трубопроводных систем и используются для управления потоками жидких и газообразных сред. От корректного выбора типа арматуры, материала корпуса и конструктивного исполнения напрямую зависят надёжность системы, безопасность эксплуатации и срок службы оборудования.

Компания NewKey поставляет задвижки и вентили из чугуна и нержавеющей стали для систем водоснабжения, теплоснабжения, промышленных и технологических трубопроводов. Подбор арматуры осуществляется с учётом диаметра DN, номинального давления PN, типа рабочей среды, температурного режима, способа присоединения и требований к управлению.

Задвижка или вентиль: принципиальная разница

Несмотря на внешнюю схожесть, задвижки и вентили выполняют разные функции и применяются в различных условиях эксплуатации.

Задвижка предназначена для полного перекрытия потока и рассчитана на работу в положениях «открыто / закрыто». В полностью открытом состоянии задвижка создаёт минимальное гидравлическое сопротивление, что делает её оптимальным решением для магистралей, сетей водоснабжения и теплоснабжения.

Вентиль (запорный клапан) используется там, где требуется контролируемое регулирование расхода. Его конструкция позволяет точно управлять потоком, но сопровождается более высоким сопротивлением по сравнению с задвижкой.

На практике: для магистральных и распределительных сетей чаще выбирают задвижки; для узлов регулирования и настройки режима — вентили.

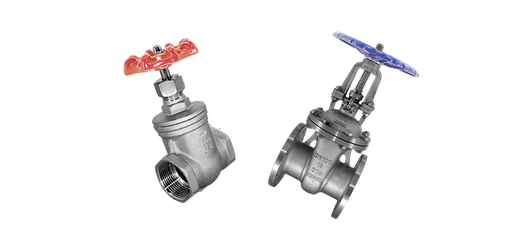

Задвижки: надёжное перекрытие потока

Задвижки применяются в системах, где приоритетом являются надёжность, долговечность и предсказуемая работа. При выборе задвижки важно учитывать не только диаметр и давление, но и тип среды, режим эксплуатации и требования к обслуживанию.

Клиновые задвижки

Клиновые задвижки являются наиболее распространённым типом запорной арматуры для воды и теплоносителя. Герметичность обеспечивается клином, который плотно прижимается к седлам корпуса при закрытии.

Типичные области применения:

• системы холодного и горячего водоснабжения;
• тепловые сети;
• общепромышленные трубопроводы.

Для этих задач чугунные клиновые задвижки часто являются оптимальным и экономически оправданным решением.

Шиберные (ножевые) задвижки

Шиберные задвижки применяются для сред с повышенной загрязнённостью, вязкостью или наличием твёрдых включений. Их конструкция позволяет эффективно перекрывать поток там, где классические клиновые задвижки работают нестабильно.

Используются в:

• очистных сооружениях;
• технологических линиях;
• системах с неоднородной рабочей средой.

Задвижки с приводами (в сборе)

Приводные задвижки применяются в автоматизированных системах и на объектах, где требуется дистанционное управление. В таких исполнениях важно корректно подобрать не только саму задвижку, но и привод — по крутящему моменту, режиму работы и параметрам питания (например, 220V).

Чугунные задвижки: осознанный инженерный выбор

Чугун широко применяется в запорной арматуре для водоснабжения и теплосетей благодаря своей стабильности и долговечности.

Преимущества чугуна:

• высокая стойкость к воде и теплоносителю;
• жёсткость и устойчивость геометрии корпуса;
• хорошая работа при температурных перепадах;
• оптимальная стоимость для сетевых проектов.

Чугунные задвижки используются в:

• городских и промышленных водопроводных сетях;
• теплосетях;
• насосных станциях;
• инженерных системах ЖКХ.

Для агрессивных сред чугун не применяется — в таких случаях используется нержавеющая сталь.

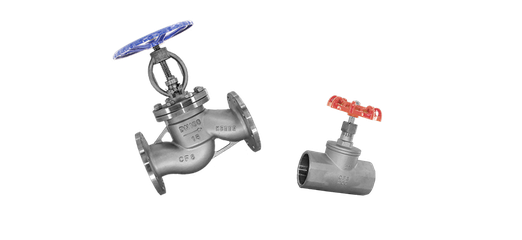

Вентили (запорные клапаны): особенности применения

Вентили применяются в трубопроводных системах, где требуется не только отсечение, но и точное управление расходом. Конструкция вентиля обеспечивает плавное регулирование потока, что важно для настройки и балансировки системы. Из-за повышенного гидравлического сопротивления вентили, как правило, используют не на магистралях, а в узлах регулирования и обвязке оборудования.

Муфтовые вентили

Компактное решение для трубопроводов малого диаметра и инженерных узлов. Удобны в монтаже и применяются в системах с ограниченным пространством.

Фланцевые вентили

Используются в промышленных системах, где важна надёжность соединения и возможность демонтажа без разрезки трубопровода.

Диаметр DN и номинальное давление PN

Диаметр условного прохода (DN) и номинальное давление (PN) являются базовыми расчётными параметрами при выборе задвижек и вентилей. Они определяют пропускную способность трубопровода, допустимые рабочие нагрузки и корректность сопряжения арматуры с системой. При подборе важно учитывать не только проектные значения DN и PN, но и реальные условия эксплуатации: температурные перепады, характер рабочей среды и возможные гидравлические удары. Неправильный выбор этих параметров приводит к ускоренному износу и снижению надёжности системы.

Материалы корпуса: чугун и нержавеющая сталь

Материал корпуса и запирающих элементов подбирается в зависимости от условий эксплуатации.

Соответствие материалов и областей применения

Выбор материала напрямую влияет на срок службы и стабильность работы арматуры.

Управление и автоматизация задвижек и вентилей

Способ управления запорной арматурой выбирается исходя из диаметра трубопровода, частоты срабатываний, требований к безопасности и степени автоматизации объекта. Для малых диаметров и редко используемых узлов применяется ручное управление, обеспечивающее простоту и надёжность эксплуатации. На трубопроводах среднего и большого диаметра, а также в системах с повышенными нагрузками, используются редукторы и электрические приводы. Приводное исполнение позволяет обеспечить стабильное усилие закрытия, исключить человеческий фактор и интегрировать арматуру в автоматизированные системы управления технологическими процессами.

При подборе приводов учитываются крутящий момент, режим работы, параметры питания и условия окружающей среды. Корректная комплектация задвижек и вентилей приводами обеспечивает предсказуемую работу арматуры и снижает эксплуатационные риски.

Применение задвижек и вентилей в трубопроводных системах

Задвижки и вентили применяются в трубопроводных системах различного назначения — от инженерных сетей до промышленных технологических установок. Конкретный тип арматуры выбирается в зависимости от функции узла: отсечение потока, регулирование режима работы или автоматизированное управление. Задвижки чаще используются на магистральных и распределительных участках, где требуется надёжное перекрытие потока при минимальном гидравлическом сопротивлении. Вентили применяются в узлах, где необходимо точное управление расходом и настройка рабочих параметров системы.

Такая логика применения позволяет обеспечить стабильную работу трубопроводных сетей, упростить эксплуатацию и снизить вероятность отказов оборудования в процессе эксплуатации.

Как выбрать задвижку или вентиль

Для корректного подбора арматуры необходимо учитывать:

1. тип и температуру рабочей среды;
2. диаметр трубопровода (DN);
3. рабочее и пиковое давление (PN);
4. необходимость регулирования расхода;
5. требования к управлению и автоматизации.

Комплексный подход на этапе выбора позволяет избежать проблем при эксплуатации.

Почему задвижки и вентили подбирают в NewKey

Подбор запорной арматуры требует учёта не только типоразмера и материала, но и режима работы трубопровода, условий эксплуатации и требований к дальнейшему обслуживанию. Ошибки на этапе подбора часто проявляются уже после ввода системы в эксплуатацию — в виде заеданий, утечек и ускоренного износа.

В NewKey подбор задвижек и вентилей выполняется с учётом технических параметров объекта и требований проекта, что позволяет обеспечить стабильную и надёжную работу арматуры в течение всего срока эксплуатации.
