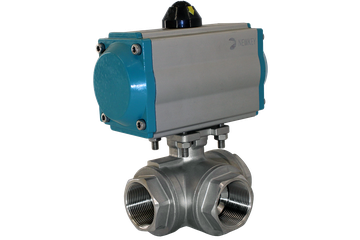

Краны трехходовые с пневматическими приводами в сборе

Краны трехходовые с пневматическими приводами в сборе применяют в трубопроводах, где нужно автоматически переключать направление потока, распределять среду между линиями или собирать поток из двух направлений в один участок.

В каталоге НьюКей представлены трехходовые шаровые краны L-тип и T-тип из нержавеющей стали AISI 304 и AISI 316. Размеры: DN8-DN100. Давление: PN16-PN64. В категории есть муфтовые и фланцевые исполнения, а также варианты с односторонними и двусторонними пневмоприводами.

Главное отличие трехходового крана от обычного двухходового — количество присоединений и схема прохода внутри шара. Такой кран не просто открывает или перекрывает одну линию. Он меняет маршрут движения среды между тремя патрубками. Поэтому при подборе нужно учитывать не только DN, PN и материал, но и тип прохода: L или T.

Пневмопривод нужен для автоматического переключения положения крана. Он получает команду от системы управления, поворачивает шар на 90 градусов и переводит поток в нужное направление. Скорость срабатывания зависит от давления и расхода воздуха. Давление регулируют блоком подготовки воздуха, расход — дросселем, дроссель-глушителем или настройкой пневмолинии.

Назначение и область применения

Трехходовые краны с пневмоприводами используют там, где нужно управлять не одной линией, а схемой движения потока. Они подходят для автоматизации узлов, где среду нужно направить в один из двух контуров, переключить подачу, обойти участок, организовать байпас или распределить поток между ветками.

Трехходовой шаровой кран обычно работает как переключающая арматура. Для точного регулирования расхода лучше использовать регулирующий клапан или другой тип арматуры под конкретный процесс.

Чем трехходовой кран отличается от двухходового

Двухходовой шаровой кран имеет один вход и один выход. Он либо пропускает поток, либо перекрывает линию. Трехходовой кран имеет три присоединения, поэтому его задача шире: он меняет схему движения среды.

Ошибка при выборе L-типа или T-типа может привести к неправильной работе узла. Кран физически подойдет по DN и резьбе или фланцам, но поток пойдет не по той схеме, которую ожидали при проектировании.

L-тип и T-тип: в чем разница

В трехходовых кранах схема прохода задается формой отверстия в шаре. Именно она определяет, как соединяются патрубки между собой.

Трехходовой кран L-тип

L-тип имеет проход, похожий на угол. Такой кран обычно используют для переключения потока между двумя направлениями. Например, поток приходит через общий порт и направляется либо в одну линию, либо в другую.

L-тип выбирают, когда нужно не смешивать потоки, а именно переключать направление. Перед заказом желательно сверить схему прохода и положение шара в каждом рабочем положении.

Трехходовой кран T-тип

T-тип имеет проход, позволяющий соединять больше направлений. В зависимости от положения шара такой кран может направлять поток в разные стороны, объединять линии или распределять среду.

T-тип нельзя выбирать "на всякий случай" вместо L-типа. У этих кранов разные схемы прохождения среды. Если ошибиться с типом шара, автоматика будет переключать кран, но трубопроводный узел не выполнит нужную функцию.

Муфтовые и фланцевые исполнения

В категории есть трехходовые краны с разными типами присоединения. Муфтовые варианты применяют на резьбовых трубопроводах и компактных узлах. Фланцевые исполнения используют там, где требуется разборное болтовое соединение с ответными фланцами.

При подборе нужно сверить тип присоединения, размер, давление, материал, схему портов и доступ к приводу. Для фланцевого крана дополнительно проверяют присоединительные размеры, прокладки и крепеж. Для муфтового — тип и размер резьбы.

Типы пневматических приводов

В категории представлены трехходовые краны с односторонними и двусторонними пневмоприводами. Выбор зависит от схемы управления и поведения крана при потере воздуха.

Двусторонний пневмопривод

Двусторонний пневмопривод использует сжатый воздух для обоих ходов: открытия и закрытия либо переключения между двумя рабочими положениями. Воздух подается в разные полости привода, а возвратных пружин в такой схеме нет.

Двусторонний привод выбирают, когда на объекте есть стабильная пневмолиния и нужно управляемое переключение в обе стороны.

Односторонний пневмопривод с пружинным возвратом

Односторонний пневмопривод использует воздух для одного хода. Обратное движение выполняют возвратные пружины.

Для трехходового крана положение возврата особенно критично. Нужно заранее определить, какие порты должны быть соединены при сбросе воздуха и какой маршрут потока считается безопасным для системы.

Почему для трехходового крана особенно важна схема портов

У обычного шарового крана достаточно понять, где открыто и где закрыто. У трехходового крана этого мало. Нужно знать, какие патрубки соединяются в каждом положении.

Если схема портов не проверена, кран может быть установлен правильно механически, но работать неверно технологически. Например, вместо переключения между двумя линиями он может открыть ненужный контур или соединить участки, которые должны быть разделены.

Пневмопривод или электропривод

Пневмопривод выбирают там, где нужна высокая скорость срабатывания, частые циклы и есть источник сжатого воздуха. Для трехходовых кранов это удобно: привод быстро переводит шар из одного положения в другое и позволяет управлять потоками по сигналу автоматики.

Если на объекте уже есть подготовленный воздух, пневмопривод часто удобнее для быстрых отсечных и переключающих операций. Если пневмосети нет, нужно отдельно оценить сложность ее организации.

Скорость срабатывания и риск гидроудара

Пневматический привод часто срабатывает быстрее электропривода. Для автоматизированных линий это плюс: кран быстро отрабатывает команду, цикл занимает меньше времени, а переключение становится более динамичным.

Но высокая скорость нужна не всегда. На жидких средах резкое изменение направления потока может вызвать гидроудар или скачок давления. Это особенно заметно на длинных трубопроводах, насосных узлах, линиях с высоким расходом и системах, где переключение происходит часто.

Для жидких сред скорость переключения лучше проверять заранее. Иногда требуется не максимально быстрый ход, а плавное изменение положения, чтобы снизить нагрузку на трубопровод.

Как выбрать трехходовой кран с пневмоприводом

Подбор начинается не с привода, а со схемы трубопровода. Сначала нужно понять, что должен делать кран: переключать поток, распределять среду, объединять линии или работать в байпасном узле. После этого выбирают L-тип или T-тип, материал, DN, PN, присоединение и тип пневмопривода.

Основные параметры подбора

Трехходовой кран нельзя подбирать как обычный шаровый. Здесь ошибку чаще дает не материал или DN, а неправильная схема прохода.

Что уточнить перед заказом

Чтобы быстрее подобрать трехходовой кран с пневмоприводом, лучше сразу указать параметры трубопровода и схему работы узла.

Чем точнее описана схема, тем ниже риск получить кран, который подходит по размеру, но не выполняет нужное переключение.

Материалы

В категории представлены трехходовые краны из нержавеющей стали AISI 304 и AISI 316. В литом исполнении также встречаются обозначения CF8 и CF8M.

AISI 304 применяют для воды, воздуха, нейтральных и слабоагрессивных сред. AISI 316 выбирают для более коррозионных условий, влажных участков и части химических сред. Материал нужно подбирать по составу среды, температуре, давлению и требованиям к коррозионной стойкости.

Таблица сталей и российских аналогов

Материал корпуса нельзя выбирать отдельно от уплотнений, схемы потока и рабочей температуры. Даже если сталь подходит по среде, седловые уплотнения и режим переключения тоже должны соответствовать условиям эксплуатации.

Совместимость сталей и уплотнений со средами

Для трехходовых кранов важен материал корпуса, материал шара и материал седловых уплотнений. Уплотнения нужно проверять по конкретной карточке или паспорту изделия.

AISI 316 не делает кран универсальным для любой химии. Если среда содержит кислоты, щелочи, растворители, абразив, пар, хлориды или нестабильные примеси, нужно проверять сталь, уплотнения, температуру и режим работы.

Уплотнения и герметичность

Герметичность трехходового шарового крана зависит от седловых уплотнений, состояния шара, уплотнения штока и правильного подбора под среду. Для трехходовой схемы дополнительно важны положение шара и корректное соединение портов.

Если кран часто переключается, нужно учитывать ресурс уплотнений и стабильность конечных положений. Для автоматизированных узлов датчики положения помогают подтвердить, что шар действительно дошел до нужного положения.

Давление, размеры и режим эксплуатации

В категории представлены трехходовые краны с пневматическими приводами DN8-DN100. Давление: PN16-PN64. Конкретное PN зависит от исполнения, материала, размера, типа присоединения и карточки товара.

PN нужно смотреть по выбранному товару. В категории есть разные схемы прохода, материалы, размеры и приводы серии AT, поэтому подбирать узел только по названию нельзя.

Комплектация в сборе

Формат "в сборе" означает, что кран и пневмопривод поставляются как совместимый узел. Это снижает риск ошибки по посадке, моменту и механической совместимости.

Для простой схемы обычно нужны кран с приводом, пневмораспределитель и блок подготовки воздуха. Если нужна обратная связь, добавляют блок датчиков положения. Если требуется резервное ручное управление, рассматривают ручной дублер.

Что может понадобиться дополнительно

Кран с пневмоприводом уже собран как механический узел, но для работы в автоматике часто нужны дополнительные элементы.

Эти элементы подбирают под схему управления, тип привода, рабочую среду, монтажное место и требования к безопасности узла.

Что нужно для подключения пневмопривода

Для работы в автоматике важны подготовка воздуха, управление подачей, настройка скорости и контроль положения.

Для трехходового крана контроль положения особенно полезен. Системе важно знать не просто "открыто" или "закрыто", а фактическое положение шара и активное направление потока.

Блок подготовки воздуха

Блок подготовки воздуха ставят перед пневмоприводом, чтобы внутрь привода не попадали влага и загрязнения. Также он помогает стабилизировать подачу воздуха и регулировать давление.

В качестве сопутствующего элемента можно использовать блок подготовки воздуха AFC2000.

Дроссели и дроссель-глушители

Давление воздуха влияет на усилие привода, а расход воздуха — на скорость его движения. Если кран переключается слишком резко, скорость можно ограничить через дроссель или дроссель-глушитель.

Для жидких сред настройка скорости особенно важна. Резкое переключение трехходового крана может изменить направление потока и создать скачок давления.

Пневмораспределители NAMUR

Пневмораспределитель нужен для управления подачей воздуха на привод. Он получает электрический сигнал и направляет воздух в нужную полость привода.

При подборе нужно проверить напряжение управляющего сигнала, тип привода, схему переключения и требования автоматики.

Блоки датчиков положения

Блок датчиков положения нужен, чтобы система управления видела фактическое состояние крана. Для трехходового узла это особенно важно: команда на переключение сама по себе не подтверждает, что шар занял нужное положение.

Для удаленного управления, АСУ ТП и ответственных участков обратную связь лучше закладывать сразу.

Позиционеры, ручные дублеры и возвратные пружины

Для трехходовых кранов чаще всего используют фиксированные положения переключения. Если схема требует контроля промежуточного положения, может понадобиться позиционер.

Ручной дублер нужен там, где кран должен оставаться управляемым при отсутствии воздуха или питания. Возвратные пружины применяются в односторонних приводах и обеспечивают обратный ход при сбросе воздуха.

Ограничения применения

Трехходовой кран с пневмоприводом нужно подбирать по схеме потока и условиям работы, а не только по названию категории.

Такой подход снижает риск ошибки и помогает собрать узел, который правильно переключает поток в реальной схеме трубопровода.

Связанные разделы каталога

Для полноценной работы автоматизированного узла вместе с трехходовым краном и пневмоприводом могут понадобиться сопутствующие элементы.

Категория в каталоге НьюКей

В каталоге НьюКей представлены трехходовые шаровые краны с пневматическими приводами в сборе. Доступны L-тип и T-тип, муфтовые и фланцевые исполнения, односторонние и двусторонние пневмоприводы. Материалы: AISI 304 CF8 и AISI 316 CF8M. Размеры: DN8-DN100. Давление: PN16-PN64.

Эту категорию выбирают, когда нужно автоматизировать переключение направления потока, распределение среды между линиями или работу байпасного узла. Перед заказом нужно сверить схему портов, тип шара, присоединение, материал, давление, привод и положение при сбросе воздуха.
