Краны муфтовые с пневматическими приводами в сборе применяют там, где поток нужно открывать и закрывать автоматически, без ручного управления. Это готовый узел: шаровой кран под привод и пневмопривод, подобранный под размер, посадку и крутящий момент арматуры.
В каталоге НьюКей представлены муфтовые шаровые краны 2PC и 3PC из нержавеющей стали AISI 304 и AISI 316. Доступные размеры: DN15-DN100. Давление: PN16, PN25, PN40, PN64. Тип присоединения: муфтовое, с вариантами резьбы вр/вр, вр/нр и нр/нр. Уплотнения: PTFE. Рабочая температура: от -40 до +220 °C.
Назначение и область применения
Муфтовые краны с пневмоприводом используют в автоматизированных трубопроводных узлах, где требуется быстрое и повторяемое перекрытие потока. Такое решение подходит для линий, где ручной доступ к арматуре неудобен, переключения выполняются часто или управление должно идти от автоматики.
| Где применяют | Для чего ставят |
|---|
| Технологические линии | Автоматическое открытие и закрытие потока |
| Водоподготовка | Управление подачей воды и реагентов |
| Насосные узлы | Отсечение линии по сигналу автоматики |
| Инженерные системы | Дистанционное управление потоком |
| Производственные участки | Повторяемые циклы открытия и закрытия |
| Участки с ограниченным доступом | Управление без ручного доступа к крану |
Шаровой кран в таком узле работает как запорная арматура. Его нормальный режим работы: открыто или закрыто. Для точного регулирования расхода лучше подбирать регулирующий клапан или другой тип арматуры под конкретный процесс.
Конструктивные особенности
Кран в сборе состоит из шарового крана и пневматического привода. Кран перекрывает поток шаром с проходным отверстием, а привод поворачивает шток на 90 градусов.
Такой формат удобен тем, что не нужно отдельно подбирать привод, переходники и посадку. Узел поставляется как комплект, где кран и привод совместимы между собой.
Муфтовое присоединение
Муфтовое присоединение применяют на резьбовых трубопроводах. В этой категории возможны варианты вр/вр, вр/нр и нр/нр.
| Тип резьбы | Когда применяют |
|---|
| вр/вр | Для соединения с наружной резьбой с двух сторон |
| вр/нр | Для переходных участков, где с одной стороны нужна внутренняя резьба, с другой наружная |
| нр/нр | Для соединения с ответными элементами с внутренней резьбой |
Тип резьбы влияет на подключение крана к трубопроводу, но не определяет возможность установки пневмопривода. Привод ставится на верхнюю часть крана через посадочную площадку и шток, поэтому кран можно автоматизировать независимо от того, какое у него резьбовое присоединение: вр/вр, вр/нр или нр/нр.
Корпус 2PC и 3PC
В категории представлены двухсоставные и трехсоставные краны. Это разные конструктивные исполнения корпуса, а не просто разные названия.
| Исполнение | Особенность |
|---|

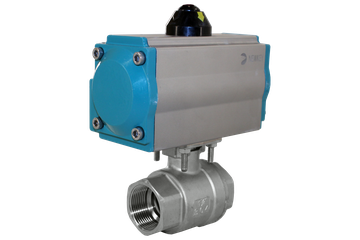

| 2PC | Двухсоставной корпус, компактное исполнение для стандартных отсечных узлов |

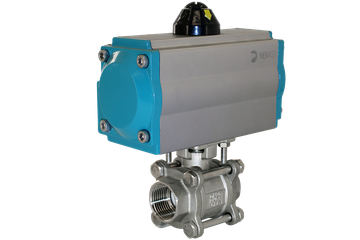

| 3PC | Трехсоставной корпус, удобнее для обслуживания центральной части |
| Под привод | Кран рассчитан на установку пневмопривода |
| В сборе | Кран поставляется вместе с приводом как готовый узел |
2PC чаще выбирают для компактных участков, где важны простота и цена узла. 3PC удобнее там, где предполагается обслуживание, ревизия или более частая работа арматуры.
Типы пневматических приводов
В категории представлены краны с пневмоприводами двух типов: двухстороннего и одностороннего действия
Двухсторонний пневмопривод
Двухсторонний пневмопривод использует сжатый воздух для движения в обе стороны. Воздух подается и на открытие, и на закрытие.
| Особенность | Что это дает |
|---|
| Воздух открывает кран | Привод переводит шар в положение открыто |
| Воздух закрывает кран | Обратный ход тоже выполняется воздухом |
| Стабильная работа в циклах | Подходит для частого переключения |
| Простая логика управления | Используется в автоматизированных отсечных узлах |
Такой привод выбирают, когда в системе есть стабильная пневмолиния и не требуется автоматический возврат крана при потере воздуха.
Односторонний пневмопривод с пружинным возвратом
Односторонний привод работает иначе: воздух выполняет ход в одну сторону, а возврат происходит за счет пружин.
| Особенность | Что это дает |
|---|
| Один ход от воздуха | Воздух открывает или закрывает кран |
| Возврат пружинами | При сбросе давления привод возвращает кран обратно |
| Аварийная логика | Можно заложить безопасное положение |
| Важен подбор схемы | Нужно заранее понимать, что должен сделать кран при отказе воздуха |
Такой вариант выбирают для участков, где при потере управляющего воздуха кран должен вернуться в заданное положение: закрыться или открыться.
Как выбрать муфтовый кран с пневмоприводом
Подбор начинается с условий работы трубопровода. Нужно учитывать не только DN и PN, но и материал, тип резьбы, корпус 2PC или 3PC, тип привода, рабочую среду и требования к автоматике.
Основные параметры подбора
| Что проверить | Почему это важно |
|---|
| DN | Кран должен соответствовать условному проходу трубопровода |
| PN | Давление должно подходить под рабочий режим системы |
| Тип резьбы | Нужно совпадение с подключением: вр/вр, вр/нр или нр/нр |
| Материал корпуса | AISI 304 и AISI 316 работают в разных условиях |
| Уплотнение PTFE | Нужно проверить совместимость со средой и температурой |
| Корпус 2PC или 3PC | Влияет на обслуживание и ремонтопригодность |
| Тип привода | Двухсторонний или односторонний с пружинным возвратом |
| Рабочая температура | Для категории указано -40…+220 °C |
| Логика автоматики | Нужно понимать штатное и аварийное положение крана |
Для простого автоматического перекрытия часто достаточно крана 2PC с двухсторонним приводом. Для обслуживаемых узлов лучше рассматривать 3PC. Для участков, где важно безопасное положение при потере воздуха, выбирают односторонний привод с пружинным возвратом.
Материалы
В категории представлены краны из нержавеющей стали AISI 304 и AISI 316. В литом исполнении также встречаются обозначения CF8 и CF8M.
AISI 304 применяют для воды, воздуха, нейтральных и слабоагрессивных сред. AISI 316 выбирают там, где нужна более высокая коррозионная стойкость: влажные участки, часть химических растворов, более жесткие условия эксплуатации.
Таблица сталей и российских аналогов
| Марка AISI | Российский аналог ГОСТ и применение |
|---|
| AISI 304, CF8 | 08Х18Н10. Вода, воздух, нейтральные и слабоагрессивные среды |
| AISI 316, CF8M | 08Х17Н13М2. Более коррозионные среды, влажные участки, часть химических сред |
Материал корпуса нужно выбирать не отдельно, а вместе с уплотнениями и температурой. Даже если корпус подходит по стали, среда может быть несовместима с уплотнением, резьбовым соединением или режимом работы узла.
Совместимость сталей и уплотнения PTFE со средами
В этой категории используются нержавеющие стали AISI 304 и AISI 316, а также уплотнения PTFE. Корпус отвечает за коррозионную стойкость, а PTFE влияет на герметичность по шару, температурный режим и совместимость со средой.
| Материал и уплотнение | Где применять |
|---|
| AISI 304, CF8 + PTFE | Вода, воздух, нейтральные среды, слабоагрессивные жидкости, стандартные инженерные системы |
| AISI 316, CF8M + PTFE | Влажные участки, более коррозионные среды, часть химических растворов, технологические линии с повышенными требованиями к стойкости |
| PTFE | Седловое уплотнение шарового крана для герметизации по шару. Требует проверки по температуре, давлению и составу среды |
| Муфтовое соединение | Подбирается по типу резьбы: вр/вр, вр/нр или нр/нр. Герметизация резьбы выполняется отдельно |
AISI 316 не делает кран универсальным для любой среды. Если в потоке есть кислоты, щелочи, растворители, пар, абразив или высокая температура, нужно проверять не только сталь корпуса, но и PTFE, резьбовое соединение и режим работы узла.
Уплотнения и герметичность
В этой категории используются уплотнения PTFE. Для шаровых кранов PTFE работает как материал седловых уплотнений, которые обеспечивают герметичность по шару.
PTFE устойчив к большому числу нейтральных и химически активных сред, имеет низкий коэффициент трения и хорошо подходит для шаровой арматуры. При этом его нужно проверять по температуре, давлению и конкретной рабочей среде.
Что важно по PTFE
| Параметр | Что учитывать |
|---|
| Материал уплотнений | PTFE |
| Температура | Для категории указано -40…+220 °C |
| Герметичность по шару | Зависит от состояния седел, шара и правильного подбора под среду |
| Совместимость | Нужно проверять по химическому составу среды |
| Режим работы | Постоянная работа в полуоткрытом положении ускоряет износ седел |
Для резьбового присоединения герметичность обеспечивается не только конструкцией крана. Важно правильно подобрать материал для уплотнения резьбы: ленту, нить, анаэробный герметик или другое решение под среду и температуру.
Давление, размеры и режим эксплуатации
В категории представлены муфтовые краны с пневмоприводами DN15-DN100. Давление: PN16, PN25, PN40 и PN64.
| Параметр | Значение |
|---|
| Размеры | DN15-DN100 |
| Резьбовые размеры | 1/2"-4" |
| Давление | PN16, PN25, PN40, PN64 |
| Температура | -40…+220 °C |
| Материалы | AISI 304 CF8, AISI 316 CF8M |
| Уплотнения | PTFE |
| Тип присоединения | Муфтовое: вр/вр, вр/нр, нр/нр |
| Тип корпуса | 2PC и 3PC |
| Тип привода | Односторонний или двухсторонний пневмопривод |
PN нужно проверять по конкретной позиции. В одной категории могут быть краны разного размера, материала и исполнения, поэтому нельзя выбирать узел только по названию категории.
Комплектация в сборе
Формат "в сборе" означает, что кран и пневмопривод поставляются как совместимый узел. Это снижает риск ошибки по посадке, крутящему моменту и механической совместимости.
| Вариант | Что входит |
|---|
| Кран с двухсторонним пневмоприводом | Шаровой кран под привод и пневмопривод двойного действия |
| Кран с односторонним пневмоприводом | Шаровой кран под привод, пневмопривод и пружинный возврат |
| Пневмообвязка | Подбирается отдельно: блок подготовки воздуха, пневмораспределитель, фитинги, глушители, дроссели |
| Контроль положения | Блок датчиков положения под требования автоматики |
| Дополнительное управление | Позиционер, ручной дублер, переходники и другие комплектующие при необходимости |
Для простого узла "открыто/закрыто" обычно подбирают кран с приводом, пневмораспределитель и блок подготовки воздуха. Если нужна обратная связь, добавляют блок датчиков положения. Если требуется аварийная логика, выбирают односторонний привод с пружинным возвратом. Если требуется ручное управление при отказе воздуха, предусматривают ручной дублер.
Что нужно для подключения пневмопривода
Кран с пневмоприводом в сборе уже включает арматуру и привод, но для работы в системе автоматизации часто нужны дополнительные элементы. Они не контактируют с рабочей средой, но отвечают за управление, подачу воздуха, контроль положения и аварийную логику узла.
| Элемент | Зачем нужен |
|---|
| Блок подготовки воздуха | Очищает и стабилизирует сжатый воздух перед подачей на пневмопривод |
| Пневмораспределитель NAMUR | Управляет подачей воздуха на привод по электрическому сигналу |
| Блок датчиков положения | Показывает системе, открыт или закрыт кран |
| Позиционер | Нужен там, где требуется контроль промежуточного положения |
| Возвратные пружины | Используются в приводах одностороннего действия для возврата в безопасное положение |
| Ручной дублер | Позволяет управлять узлом вручную при отсутствии воздуха или питания |
| Переходники и монтажные элементы | Нужны для корректной стыковки арматуры, привода и управляющих устройств |
Для обычного отсечного узла чаще всего достаточно крана с приводом, пневмораспределителя, блока подготовки воздуха и датчиков положения. Для более сложной автоматики добавляют позиционер, ручной дублер, специальные переходники или другую обвязку под проект.
Блок подготовки воздуха
Блок подготовки воздуха ставят перед пневмоприводом, чтобы в привод не попадали влага, загрязнения и нестабильный поток воздуха. Без такой подготовки привод может работать рывками, медленнее срабатывать и быстрее изнашиваться.
| Что дает блок подготовки воздуха | Почему это важно |
|---|
| Фильтрация воздуха | Снижает риск загрязнения внутренних камер привода |
| Стабилизация подачи | Помогает приводу работать повторяемо |
| Защита от влаги | Уменьшает риск коррозии и залипания элементов |
| Продление ресурса | Снижает нагрузку на привод и пневмообвязку |
В качестве сопутствующего элемента к кранам с пневматическими приводами можно использовать блок подготовки воздуха AFC2000. Его подбирают вместе с пневмоприводом и схемой управления.
Пневмораспределители NAMUR
Пневмораспределитель нужен, чтобы подать воздух в нужную камеру привода и перевести кран в положение открыто или закрыто. Для автоматизированных узлов это один из основных управляющих элементов.
| Вариант | Где применяется |
|---|
| NAMUR AC 220V | Для систем управления с напряжением 220 В переменного тока |
| NAMUR AC 24V | Для низковольтных цепей переменного тока |
| NAMUR DC 12V | Для цепей постоянного тока 12 В |
| NAMUR DC 24V | Для распространенных промышленных цепей управления 24 В постоянного тока |
| Катушки для пневмораспределителей | Для ремонта, замены или дооснащения распределителя |
При подборе пневмораспределителя важно проверить напряжение управляющего сигнала, схему работы привода и требования автоматики.
Блоки датчиков положения
Блок датчиков положения нужен для обратной связи. Он сообщает системе управления, в каком положении находится кран: открыт, закрыт или находится в переходном состоянии.
| Элемент | Когда нужен |
|---|
| APL230N | Для контроля положения пневмопривода в автоматизированном узле |
| HVM-2, IP67 | Для контроля положения в условиях, где важна защита корпуса |
| HVM-3, IP67 | Для задач контроля положения с другим исполнением блока |
| ALS200D, IP67 | Индуктивный блок датчиков положения для пневмопривода |
Без обратной связи оператор или система управления видит только команду, но не факт срабатывания. Для АСУ ТП, удаленного управления и ответственных участков блок датчиков положения лучше закладывать сразу.
Позиционеры, ручные дублеры и возвратные пружины
Для стандартного шарового крана чаще всего используется режим открыто/закрыто. Но если схема требует контроля промежуточного положения, может понадобиться позиционер. Для таких задач применяют электропневматический позиционер YT-1000R.
Ручной дублер нужен там, где кран должен оставаться управляемым даже при потере воздуха или питания. Возвратные пружины применяют в пневмоприводах одностороннего действия, когда нужно вернуть арматуру в заданное безопасное положение.
| Элемент | Задача |
|---|
| Позиционер | Управление промежуточным положением привода |
| Ручной дублер | Ручное управление при отказе воздуха или питания |
| Возвратные пружины | Возврат крана в безопасное положение |
| Переходники | Согласование посадки между арматурой и приводом |
Эти элементы не всегда нужны в базовой поставке, но их стоит учитывать при проектировании узла. Особенно если кран работает в составе автоматизированной линии, где важны обратная связь, fail-safe логика и резервное управление.
Муфтовые краны с пневмоприводами в каталоге НьюКей
В каталоге НьюКей представлены муфтовые шаровые краны с пневматическими приводами в сборе для автоматизации трубопроводных узлов. Доступны исполнения 2PC и 3PC, материалы AISI 304 CF8 и AISI 316 CF8M, размеры DN15-DN100, давления PN16, PN25, PN40 и PN64.
Основные варианты:
| Исполнение | Когда выбирать |
|---|
| 2PC с двухсторонним пневмоприводом | Для компактных автоматизированных отсечных узлов |
| 3PC с двухсторонним пневмоприводом | Для узлов, где важнее обслуживание и ремонтопригодность |
| 2PC с односторонним пневмоприводом | Для автоматизации с возвратом в безопасное положение |
| 3PC с односторонним пневмоприводом | Для обслуживаемых узлов с пружинным возвратом |
Для подбора нужно учитывать DN, PN, материал корпуса, тип резьбы, уплотнение PTFE, температуру, тип корпуса и тип пневматического привода. Если кран ставится в систему автоматики, отдельно подбирают элементы управления, контроля положения и подготовки воздуха.
