Краны фланцевые с пневматическими приводами в сборе

Краны фланцевые с пневматическими приводами в сборе применяют в промышленных трубопроводах, где поток нужно открывать и закрывать автоматически, без ручного управления. Это готовый узел: шаровой кран и пневмопривод, подобранный под размер, посадку и рабочий момент арматуры.

В каталоге НьюКей представлены фланцевые и межфланцевые шаровые краны с пневмоприводами.

• Доступны исполнения 1PC, 2PC и 3PC, односторонние и двусторонние приводы.
• Материалы AISI 304, AISI 316 и AISI 316Ti.
• Размеры: DN15-DN250.
• Давление: PN10-PN40.

Пневмопривод обычно открывает и закрывает кран быстрее электропривода. Это удобно для линий с частыми циклами и быстрым управлением потоком. Но на жидких средах слишком резкое закрытие может привести к гидроудару. Скорость хода зависит от давления и расхода воздуха, подаваемого в привод. Давление регулируют блоком подготовки воздуха, а расход - дросселем, дроссель-глушителем или настройкой пневмолинии.

Назначение и область применения

Краны с пневматическими приводами используют там, где ручное управление неудобно, небезопасно или не подходит по скорости работы. Привод получает команду от системы управления, подает воздух в рабочую полость и поворачивает шар крана на 90 градусов.

Шаровой кран в таком узле работает как запорная арматура. Его нормальный режим - открыто или закрыто. Для точного регулирования расхода лучше использовать регулирующий клапан или другой тип арматуры под конкретный процесс.

Конструктивные особенности

Кран с пневмоприводом в сборе состоит из шарового крана, посадочного узла и пневматического привода. В зависимости от исполнения корпус может быть фланцевым или межфланцевым, компактным 1PC, двухсоставным 2PC или трехсоставным 3PC.

Пневмопривод передает момент на шток крана и поворачивает шар. При открытом положении проход совпадает с направлением потока. При закрытом положении шар перекрывает движение среды.

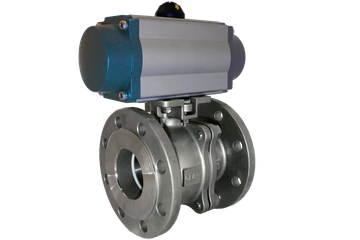

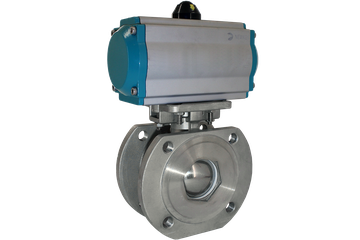

Фланцевый или межфланцевый кран с пневмоприводом

В этой категории есть фланцевые и межфланцевые исполнения. Их нельзя считать полной заменой друг друга только потому, что совпадает DN.

При подборе нужно проверять не только DN и PN, но и тип присоединения. Фланцевый и межфланцевый кран одного размера могут отличаться по строительной длине, монтажу, крепежу и требованиям к установке.

Исполнение корпуса влияет на монтаж, обслуживание и выбор узла под конкретную задачу.

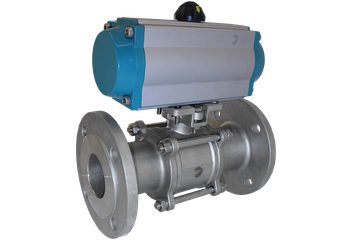

Если нужен компактный узел, смотрят 1PC или 2PC. Если важнее обслуживание корпуса после монтажа, чаще рассматривают 3PC.

Посадка под привод

Краны под привод имеют посадочное исполнение для установки пневмопривода. Это важно, потому что привод должен передавать момент на шток без перекоса и лишней нагрузки.

Если кран не рассчитан под привод, при автоматизации могут появиться проблемы: неполное открытие, неполное закрытие, повышенная нагрузка на шток или ускоренный износ.

Типы пневматических приводов

В разделе представлены краны с пневмоприводами двух типов: двустороннего и одностороннего действия. Выбор зависит от схемы управления и того, как должен вести себя узел при отключении воздуха.

Двусторонний пневмопривод

Двусторонний привод работает воздухом в обе стороны. Для открытия воздух подается в одну полость, для закрытия - в другую.

Такой вариант выбирают, когда в системе есть стабильная пневмолиния и нужна управляемая работа в обе стороны.

Односторонний пневмопривод с пружинным возвратом

Односторонний привод использует воздух для движения в одну сторону. Обратный ход выполняют возвратные пружины.

Односторонний привод выбирают, когда нужно заранее определить поведение крана при сбросе давления воздуха. Конкретное положение возврата задают при подборе и сборке узла.

Пневмопривод или электропривод

Пневмопривод выбирают не просто как замену ручному управлению. Его ставят там, где нужна скорость, частые циклы и есть источник сжатого воздуха.

Если на объекте уже есть подготовленный сжатый воздух, пневмопривод часто удобнее для быстрых отсечных операций. Если пневмосети нет, нужно отдельно оценивать стоимость и сложность ее организации.

Скорость срабатывания и риск гидроудара

Пневматический привод часто срабатывает быстрее электропривода. Для автоматизированных линий это плюс: кран быстро отрабатывает команду, цикл занимает меньше времени, а управление становится более динамичным.

Но высокая скорость нужна не всегда. На жидких средах резкое закрытие шарового крана может вызвать гидроудар. Это особенно важно для воды, моечных растворов, длинных трубопроводов, насосных узлов и линий с высоким расходом.

Для двустороннего привода скорость открытия и закрытия можно настраивать отдельно, если схема пневмообвязки это предусматривает. Для одностороннего привода важно учитывать не только ход от воздуха, но и возврат пружинами.

Как выбрать фланцевый кран с пневмоприводом

Подбор начинается с трубопровода и схемы автоматики. Нельзя выбирать кран только по DN или только по типу привода. Нужно учитывать присоединение, материал, давление, среду, корпус, привод и пневмообвязку.

Основные параметры подбора

Для замены существующей арматуры особенно важно сверить фланцы. Даже если DN совпадает, кран может не подойти по строительной длине, расположению отверстий, типу уплотнительной поверхности или стандарту присоединения.

Что уточнить перед заказом

Чтобы быстрее подобрать кран с пневмоприводом, лучше сразу указать основные параметры трубопровода и автоматики.

Чем точнее исходные данные, тем меньше риск подобрать кран, который подойдет по DN, но не подойдет по монтажу, материалу, скорости срабатывания или логике управления.

Материалы

В разделе представлены краны из нержавеющей стали AISI 304, AISI 316 и AISI 316Ti. Эти материалы выбирают по коррозионной стойкости, составу среды, температуре и требованиям проекта.

Таблица сталей и российских аналогов

Материал корпуса нельзя выбирать отдельно от уплотнений, фланцевого соединения и рабочей температуры. Даже если сталь подходит по среде, уплотнения и режим работы должны соответствовать условиям эксплуатации.

Совместимость сталей и уплотнений со средами

Для шаровых кранов важен не только материал корпуса, но и материал седловых уплотнений. Материал уплотнений нужно проверять по конкретной карточке или паспорту изделия.

AISI 316 или AISI 316Ti не делают кран универсальным для любой химии. Если среда содержит кислоты, щелочи, растворители, абразив, пар, хлориды или нестабильные примеси, нужно проверять не только сталь, но и уплотнения, температуру и режим работы.

Уплотнения и герметичность

Герметичность шарового крана зависит от седловых уплотнений, состояния шара, уплотнения штока и правильного подбора под среду. Для фланцевого или межфланцевого соединения отдельно важны прокладки, крепеж и равномерная затяжка.

Если в системе есть высокие температуры, химически активная среда, пар, загрязнения или частые циклы срабатывания, уплотнения нужно проверять по паспорту конкретного крана.

Почему важно проверять фланцевое присоединение

Для фланцевого крана недостаточно совпадения по DN. Фланцы должны совпадать по присоединительным размерам и условиям монтажа.

Для межфланцевого исполнения дополнительно важно правильно отцентровать кран между фланцами. Ошибка центровки может повлиять на герметичность соединения и работу узла.

Давление, размеры и режим эксплуатации

В разделе представлены краны DN15-DN250 с давлениями PN10-PN40. Конкретное PN зависит от исполнения, материала, размера и карточки товара.

PN нужно проверять по конкретной позиции. В одной категории могут быть краны разных размеров, материалов, корпусов и типов приводов, поэтому подбирать узел только по названию категории нельзя.

Комплектация в сборе

Формат “в сборе” означает, что кран и пневмопривод поставляются как совместимый узел. Это снижает риск ошибки по посадке, моменту и механической совместимости.

Для простой схемы “открыть-закрыть” обычно нужны кран с приводом, пневмораспределитель и блок подготовки воздуха. Если нужна обратная связь, добавляют блок датчиков положения. Если требуется резервное ручное управление, рассматривают ручной дублер.

Что может понадобиться дополнительно

Кран с пневмоприводом уже собран как механический узел, но для работы в системе автоматизации часто нужны дополнительные элементы.

Эти элементы подбирают под схему управления, тип привода, рабочую среду и требования к безопасности узла.

Что нужно для подключения пневмопривода

Для работы в автоматике важны не только кран и привод, но и подготовка воздуха, управление подачей воздуха, настройка скорости и контроль положения.

Для пневмопривода особенно важно качество воздуха. Влага, грязь и нестабильное давление снижают ресурс привода и могут ухудшить повторяемость срабатывания.

Блок подготовки воздуха

Блок подготовки воздуха ставят перед пневмоприводом, чтобы внутрь привода не попадали влага и загрязнения. Также он помогает стабилизировать подачу воздуха и регулировать давление.

В качестве сопутствующего элемента можно использовать блок подготовки воздуха AFC2000.

Дроссели и дроссель-глушители

Давление воздуха влияет на усилие привода, а расход воздуха - на скорость его движения. Если кран открывается или закрывается слишком резко, скорость можно ограничить через дроссель или дроссель-глушитель.

Для жидких сред настройка скорости особенно важна. Слишком быстрое закрытие шарового крана может вызвать гидроудар, особенно на длинных линиях и в насосных узлах.

Пневмораспределители NAMUR

Пневмораспределитель нужен для управления подачей воздуха на привод. Он получает электрический сигнал и направляет воздух в нужную полость привода.

При подборе важно проверить напряжение управляющего сигнала, тип привода и схему автоматики.

Блоки датчиков положения

Блок датчиков положения нужен, чтобы система управления видела фактическое состояние крана. Команда на открытие или закрытие сама по себе не подтверждает, что привод дошел до конечного положения.

Для удаленного управления, АСУ ТП и ответственных участков обратную связь лучше закладывать сразу.

Позиционеры и ручные дублеры

Для шаровых кранов чаще всего используют режим открыто/закрыто. Если схема требует контроля промежуточного положения, может понадобиться позиционер.

Ручной дублер нужен там, где кран должен оставаться управляемым при отсутствии воздуха или питания.

Эти элементы не всегда нужны в базовой поставке, но их стоит учитывать при проектировании автоматизированного узла.

Ограничения применения

Краны с пневмоприводами нужно подбирать по условиям работы, а не только по названию категории.

Такой подход снижает риск ошибки при подборе и помогает собрать рабочий узел, а не просто купить кран и привод отдельно.

Связанные разделы каталога

Для полноценной работы автоматизированного узла вместе с фланцевым краном и пневмоприводом могут понадобиться сопутствующие элементы.

Такой подход помогает собрать не просто кран с приводом, а рабочий узел под конкретную схему автоматики.

Категория в каталоге НьюКей

В каталоге НьюКей представлены шаровые краны с пневматическими приводами в сборе для автоматизации трубопроводных узлов. В разделе есть фланцевые и межфланцевые исполнения, корпуса 1PC, 2PC и 3PC, односторонние и двусторонние пневмоприводы.

Доступные материалы: AISI 304, AISI 316 и AISI 316Ti. Размеры: DN15-DN250. Давление: PN10-PN40. Конкретный кран подбирают по DN, PN, типу присоединения, материалу, корпусу, типу пневмопривода, рабочей среде и требованиям автоматики.

Эту категорию выбирают, когда нужен готовый автоматизированный узел для фланцевого или межфланцевого трубопровода: кран, привод и возможность дооснастить узел пневмообвязкой, датчиками положения, ручным дублером и другими элементами управления.
