Прослеживаемость регулирующей арматуры: зачем нужны данные о положении, настройке и испытаниях

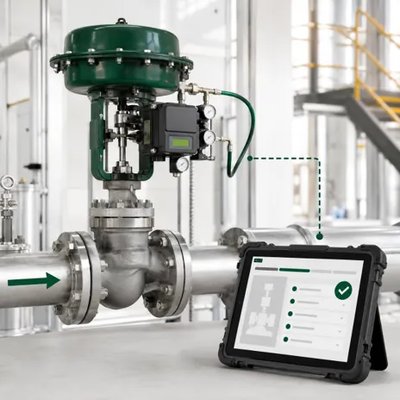

Регулирующая арматура работает иначе, чем обычная запорная. Шаровой кран или задвижка в большинстве случаев нужны для двух состояний: открыто или закрыто. Регулирующий клапан должен удерживать промежуточные положения и менять расход, давление, температуру или перепад давления в системе. Поэтому для него важен не только сам факт срабатывания, а точность положения, повторяемость, скорость хода, стабильность управления и история настроек.

На практике проблема часто выглядит так: система автоматизации подает сигнал, позиционер показывает, что команда выполнена, а технологический параметр все равно "гуляет". Расход не держится, температура уходит от заданного значения, клапан реагирует с задержкой или начинает работать рывками. Формально привод и позиционер на месте. По факту контур управления уже не ведет себя так, как должен.

Именно здесь появляется тема прослеживаемости. Нужно понимать не только то, что клапан установлен, а что с ним происходило после монтажа: как его настраивали, проверяли ли ход, совпадает ли команда с фактическим положением штока или вала, когда выполнялась калибровка, были ли ремонты, менялись ли условия работы.

Что такое прослеживаемость в контексте арматуры

Прослеживаемость в промышленной арматуре можно объяснить простыми словами: это возможность восстановить историю изделия, его настроек, испытаний, обслуживания и фактического поведения в системе.

Для регулирующего клапана это особенно важно, потому что он является частью контура управления. В этом контуре обычно есть:

датчик или измерительный прибор;
контроллер;
управляющий сигнал;
позиционер или привод;
регулирующий клапан;
обратная связь по параметру процесса.

Если датчик поверен, сигнал контроллера проверен, а фактическая работа клапана не подтверждена испытаниями, в системе остается слабое место. Можно видеть красивую цифру на экране, но не понимать, как именно ведет себя рабочий орган внутри трубопровода.

Прослеживаемость нужна не для "бумажки ради бумажки". Она помогает ответить на конкретные вопросы:

клапан действительно открывается на заданный ход или только показывает это в процентах;
есть ли люфт, заедание, повышенное трение или задержка;
изменилась ли работа после ремонта;
подходит ли текущая настройка под реальные условия процесса;
почему контур стал нестабильным;
нужно ли менять клапан, привод, позиционер или достаточно перенастройки.

Почему сигнал позиционера не всегда показывает реальную картину

Позиционер нужен для того, чтобы привод точнее выставлял положение регулирующего органа. В автоматизированных системах он сравнивает управляющий сигнал с обратной связью и помогает удерживать клапан в нужном положении. Это полезный и важный элемент обвязки. Но ошибка начинается там, где данные позиционера воспринимают как полную диагностику клапана.

Позиционер может показывать положение в процентах: 0%, 50%, 100%. Для оператора это удобно. Но проценты сами по себе не всегда говорят, какой фактический ход прошел шток в миллиметрах или на какой угол повернулся вал. Также они не всегда показывают, как изменилось трение, есть ли механический износ, насколько стабильно клапан реагирует на малые изменения сигнала. Например, система дает команду открыть клапан на 40%. Позиционер отрабатывает команду, но из-за износа, загрязнения, неправильной настройки или повышенного сопротивления клапан фактически не дает ожидаемый расход. В журнале управления все выглядит нормально, а технологический процесс уже отклоняется.

Поэтому при диагностике важно различать два уровня:

Что проверяют	Что это показывает
Диагностика позиционера	Как позиционер принимает сигнал и управляет приводом
Диагностика клапана	Как реально двигается шток или вал, меняется ли проходное сечение, есть ли механические проблемы
Проверка всего контура	Как клапан влияет на расход, давление, температуру или другой параметр процесса

Если смотреть только на позиционер, можно пропустить проблему в механике клапана.

Чем регулирующая арматура отличается от запорной с точки зрения проверки

Запорная арматура чаще оценивается по герметичности, способности перекрыть поток, давлению, материалу и надежности срабатывания. Для шарового крана с приводом обычно важно, чтобы он уверенно переходил из положения "открыто" в положение "закрыто" и обратно.

У регулирующего клапана задача сложнее. Он должен работать в промежуточных положениях, причем не случайно, а предсказуемо. Для него важны:

ход штока или угол поворота;
точность позиционирования;
чувствительность к малым изменениям сигнала;
повторяемость положения;
скорость открытия и закрытия;
отсутствие заедания;
устойчивость при изменении давления и расхода;
соответствие пропускной способности расчету;
корректная работа привода и позиционера.

Если клапан открывается и закрывается, это еще не означает, что он нормально регулирует. Он может проходить полный ход, но плохо реагировать на малые команды. Может держать положение на холодной воде, но вести себя нестабильно на горячей среде. Может работать после монтажа, но через год получить повышенное трение из-за загрязнений или износа уплотнений.

Какие данные стоит фиксировать

Для нормальной прослеживаемости одной накладной или паспорта изделия мало. В идеале по регулирующей арматуре нужно сохранять техническую историю. Чем ответственнее участок, тем подробнее должна быть запись.

Минимально полезный набор данных:

Группа данных	Что фиксировать
Идентификация изделия	Тип арматуры, DN, PN, материал, модель, серийный номер или внутренний номер объекта
Условия работы	Среда, температура, давление, расход, режим регулирования
Присоединение	Фланцевое, резьбовое, приварное, стандарт фланцев, тип прокладок
Привод	Тип привода, питание, усилие или момент, схема управления
Позиционер	Тип сигнала, диапазон настройки, параметры калибровки
Испытания	Ход, скорость срабатывания, чувствительность, стабильность положения
Обслуживание	Дата проверки, результат, замена деталей, перенастройка
Изменения процесса	Рост расхода, изменение давления, новая рабочая среда, другой температурный режим

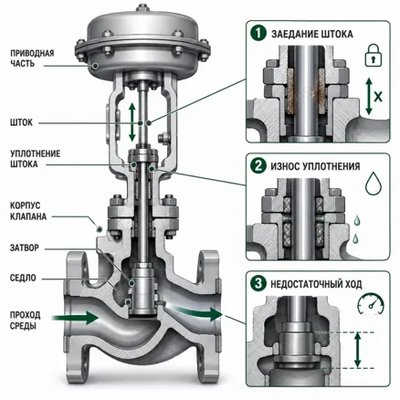

Такая запись помогает не гадать, а сравнивать состояние клапана во времени. Если год назад клапан проходил полный ход за одно время, а сейчас стал двигаться медленнее, это сигнал. Если раньше малое изменение команды давало плавную реакцию, а теперь клапан срывается рывком, это тоже повод для диагностики.

Какие испытания полезны для регулирующего клапана

Проверка регулирующей арматуры не должна сводиться к вопросу "двигается или нет". Для контура управления важнее понять, как именно клапан двигается.

Проверка полного хода

Сначала проверяют, проходит ли клапан весь рабочий диапазон. Для линейной арматуры это ход штока. Для поворотной - угол поворота вала или диска. Если клапан недооткрывается, система может не получить расчетный расход. Если есть перехлест или неправильная настройка конечных положений, возможны повышенные нагрузки на привод и узел управления.

Проверка чувствительности

Клапан должен реагировать не только на большие команды, но и на малые изменения сигнала. Это особенно важно в системах, где нужно точно удерживать температуру, давление или расход. Если регулирующий орган начинает движение только после заметного изменения команды, появляется мертвая зона. Контур становится менее точным.

Проверка повторяемости

Повторяемость показывает, приходит ли клапан в одно и то же положение при одинаковой команде. Если команда 50% каждый раз дает разное фактическое положение, регулирование будет нестабильным.

Проверка скорости хода

Слишком медленное срабатывание может мешать процессу. Слишком резкое движение тоже опасно: возможны скачки давления, гидроудар, перерегулирование. Скорость нужно оценивать не отдельно, а в связке с задачей конкретной системы.

Проверка трения и заедания

Повышенное трение часто становится причиной рывков, запаздывания и нестабильной работы. Источник может быть разным: загрязнение среды, износ направляющих, проблемы с сальниковым узлом, неверно подобранный привод, повреждение внутренних деталей.

Почему условия работы меняются, а клапан остается тем же

Еще одна частая ситуация: клапан был подобран под один режим, а через несколько лет его используют уже в других условиях. Производство увеличило нагрузку. Давление изменилось. Появилась другая рабочая среда. Перенастроили автоматику. Изменили температурный график. При этом сам клапан остался старым.

В документах он может выглядеть исправным. Но фактическая задача уже другая.

Например, регулирующий клапан изначально работал в мягком режиме, а потом через него стали пропускать больший расход. Или раньше он большую часть времени находился в одном диапазоне открытия, а теперь постоянно перемещается. Это влияет на ресурс, износ и точность управления.

Поэтому диагностика нужна не только после аварии. Она помогает вовремя понять, что арматура перестала соответствовать текущему режиму.

Где прослеживаемость особенно важна

Не на каждом участке нужна сложная диагностика. Но есть системы, где отсутствие истории по арматуре быстро превращается в проблему.

Прослеживаемость особенно важна для:

регулирующих клапанов в тепловых пунктах;
узлов подмеса;
теплообменников;
пароконденсатных систем;
технологических линий с автоматическим управлением;
пищевых и моечных контуров;
химических участков;
систем, где отклонение параметра влияет на качество продукции;
линий с частыми циклами открытия и закрытия;
оборудования, остановка которого стоит дорого.

В таких условиях арматура должна быть не просто установленной, а понятной для эксплуатации. Нужно знать, какие настройки применялись, когда они менялись и как клапан работал при прошлых проверках.

Типичные ошибки при работе с регулирующей арматурой

Ошибка 1. Считать, что позиционер решает все

Позиционер улучшает управление, но не отменяет проверку механики клапана. Если шток заедает или клапан неправильно подобран, один позиционер проблему не исправит.

Ошибка 2. Не фиксировать начальные настройки

После монтажа важно сохранить базовые параметры. Без них потом сложно понять, ухудшилась работа или система изначально была настроена неточно.

Ошибка 3. Оценивать клапан только по крайним положениям

Для регулирующей арматуры важно поведение во всем диапазоне, а не только "открылся" и "закрылся".

Ошибка 4. Не учитывать фактическую среду

Вода, пар, масло, моющие растворы и химические среды по-разному влияют на материалы, уплотнения и ресурс клапана.

Ошибка 5. Менять режим процесса без проверки арматуры

Если расход, давление или температура изменились, старые настройки могут уже не подходить.

Ошибка 6. Не разделять проблемы автоматики и проблемы клапана

Иногда виноват датчик или контроллер. Иногда привод. Иногда сам регулирующий орган. Без диагностики всего контура легко заменить не ту деталь.

Как это связано с подбором новой арматуры

Прослеживаемость важна не только для эксплуатации, но и для закупки. Если на объекте есть история работы старого клапана, подобрать замену намного проще.

Полезно знать:

при каком открытии клапан обычно работал;
были ли жалобы на шум, вибрацию или рывки;
хватало ли пропускной способности;
как часто клапан срабатывал;
были ли проблемы с приводом или позиционером;
менялись ли условия эксплуатации;
почему старое изделие решили заменить.

Если этих данных нет, подбор приходится делать почти с нуля. Тогда выше риск взять клапан с неподходящей пропускной способностью, неверным типом привода или избыточным запасом, который потом ухудшит регулирование.

Для регулирующей арматуры "больше" не всегда значит "лучше". Слишком крупный клапан может большую часть времени работать в малом диапазоне открытия. В таком режиме управлять процессом сложнее, а точность регулирования падает.

Прослеживаемость не заменяет подбор, но делает его точнее

Прослеживаемость не означает, что любое изделие можно поставить и потом "донастроить". Сначала все равно нужен корректный подбор: тип клапана, материал, DN, PN, пропускная способность, привод, позиционер, присоединение.

Но когда данные сохраняются, эксплуатация становится понятнее. Инженер видит не только текущую неисправность, а всю историю поведения арматуры. Можно сравнить прошлые и новые испытания, оценить износ, понять, действительно ли нужен ремонт или проблема в настройках контура.

Для производства это снижает риск внезапных остановок. Для службы эксплуатации - упрощает диагностику. Для закупки - помогает точнее выбрать замену. Для автоматизации - делает контур управления более предсказуемым.

Итог

Регулирующая арматура должна не просто открываться и закрываться. Она должна точно и повторяемо управлять параметрами среды. Поэтому для клапанов с приводами, позиционерами и обратной связью важна прослеживаемость: история настроек, испытаний, ремонта и фактической работы.

Если по клапану нет данных, любая диагностика превращается в догадки. Если данные есть, можно понять, что изменилось: сам клапан, привод, позиционер, условия процесса или настройки автоматики.
