Отсечной пневматический клапан: где применяют, как работает и что указать в заявке

Отсечной пневматический клапан используют для автоматического перекрытия потока рабочей среды по команде системы управления. Его штатная задача связана с двумя крайними состояниями: проход полностью открыт или закрыт. Сжатый воздух приводит в движение исполнительный механизм, который перемещает запорный элемент. При подборе такого оборудования важно учитывать не только DN и присоединение, но также среду, давление, температуру, требуемую герметичность, частоту циклов и положение клапана при отказе пневмопитания. В каталоге NEWKEY представлены муфтовые отсечные пневматические клапаны с корпусом из нержавеющей стали AISI 304. В товарной группе есть исполнения DN15, DN20, DN25, DN32, DN40 и DN50. Эти сведения относятся к фактической номенклатуре раздела. Рабочее давление, допустимую температуру, материал уплотнений, схему действия и другие параметры необходимо проверять по карточке конкретного артикула и технической документации.

Для чего нужен отсечной пневматический клапан

Отсечной пневматический клапан ставят там, где участок трубопровода нужно открыть или закрыть без ручного доступа к арматуре. Команда может поступать от контроллера, кнопки оператора, датчика или системы противоаварийной защиты. В зависимости от проекта клапан изолирует оборудование, прекращает подачу среды, отключает отдельную ветвь либо участвует в заданной последовательности запуска и остановки технологической линии. Конкретное место установки определяется схемой объекта. Клапан может находиться на входе или выходе аппарата, перед теплообменником, в линии подачи к дозирующему узлу, на ответвлении или на участке аварийного отсечения. При этом само наличие быстродействующей арматуры не гарантирует защиту от гидроудара. Скорость закрытия, протяжённость трубопровода, объём движущейся среды, работа насосов и наличие компенсирующих устройств рассматриваются совместно.

Почему отсечной клапан не заменяет регулирующий

Пневматический отсечной клапан рассчитан прежде всего на положения открыто и закрыто. Если удерживать его в промежуточной позиции, поток проходит через уменьшенное сечение с повышенной скоростью. В зоне седла могут появиться шум, вибрация и эрозионный износ. Нагрузка на уплотнение становится иной, чем при полном открытии или закрытии. Для постоянного изменения расхода применяют регулирующую арматуру, конструкция которой рассчитана на работу в промежуточных положениях. Она подбирается по пропускной способности, характеристике регулирования и перепаду давления. Использование отсечного клапана для дросселирования допустимо только тогда, когда такой режим прямо предусмотрен производителем конкретного изделия.

Как устроен клапан с пневмоприводом

В состав отсечного пневматического клапана входят корпус, присоединительные патрубки, запорный элемент, седло, шток или другой передающий механизм, уплотнения и пневматический привод. Конструкция определяет направление движения запорного элемента и способ передачи усилия. Поэтому внешне похожие клапаны могут различаться по рабочей логике, допустимым параметрам и требованиям к монтажу. Корпус удерживает давление среды и формирует проточную часть. Седло создаёт поверхность контакта в закрытом положении, а уплотнения ограничивают утечки через соединения и подвижные детали. Пневмопривод преобразует давление воздуха в механическое движение. Его усилие должно быть достаточным для надёжного переключения клапана с учётом давления среды, трения и состояния уплотнений.

Что относится к пневматической обвязке

Сам клапан является только частью автоматизированного узла. Для управления могут понадобиться пневмораспределитель, фильтр-регулятор, трубки, фитинги, глушители и датчики положения. Состав обвязки зависит от схемы привода, качества сжатого воздуха, требований к скорости переключения и необходимости передавать сигнал в АСУ ТП. Пневмораспределитель направляет воздух в нужную полость привода. Датчики положения подтверждают, что клапан достиг открытого или закрытого состояния. Это разные функции: поданная команда ещё не доказывает фактическое перемещение механизма. Если системе требуется подтверждение исполнения, одного управляющего сигнала недостаточно.

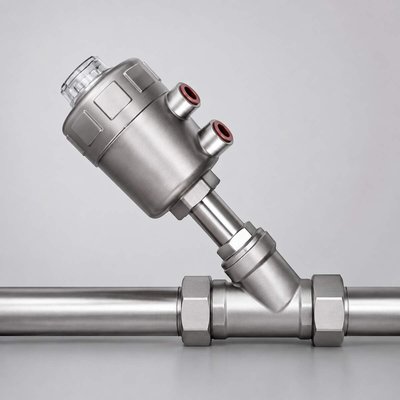

Одностороннее и двустороннее действие

Привод одностороннего действия использует сжатый воздух для движения в одном направлении, а возврат выполняет пружина. Такая схема позволяет заранее определить положение клапана при снижении давления в пневмолинии. В зависимости от конструкции и монтажа пружина может закрывать либо открывать проход. Положение при отказе выбирают по требованиям процесса. На линии подачи опасной среды может потребоваться автоматическое закрытие. В контуре охлаждения безопасным иногда считается сохранение циркуляции. Поэтому выражение безопасное положение не является синонимом закрытого состояния. Его должен задавать проектировщик технологической системы.

Привод двустороннего действия

В приводе двустороннего действия сжатый воздух применяется для открытия и закрытия. Пружинного возврата в такой схеме нет. При потере пневмопитания привод не выполняет заранее заданное возвратное движение, если оно не обеспечено другими элементами системы. Такое исполнение выбирают, когда обе команды должны выполняться воздухом и проект отдельно решает задачу аварийного состояния. При выборе оценивают доступное давление в сети, требуемое усилие, скорость перемещения и последствия отказа. Сравнивать приводы только по цене или габаритам недостаточно.

Как определить положение при отказе

До заказа нужно ответить на несколько вопросов. Что произойдёт при исчезновении воздуха? Как поведёт себя система при отключении электрического питания распределителя? Допустимо ли сохранить текущее положение? Должен ли поток прекратиться или продолжиться? Ответ зависит от среды, подключённого оборудования и общей логики безопасности. Для критичных процессов рассматривают не один сценарий, а несколько отказов: потерю воздуха, электроэнергии, управляющего сигнала и обратной связи. После этого выбирают тип привода, схему распределителя и датчики. Поставщик не должен угадывать требуемое состояние по одному названию оборудования.

Рабочая среда и материалы

В товарной группе NEWKEY представлены отсечные пневматические клапаны с корпусом из нержавеющей стали AISI 304. Этот материал широко используется для нейтральных и многих технологических сред. Однако обозначение марки стали не подтверждает универсальную совместимость с любым химическим составом. Перед выбором сообщают точное название среды, концентрацию компонентов, наличие солей, температуру, давление и возможные примеси. Проверка должна охватывать все детали, контактирующие с потоком: корпус, седло, шток и уплотнения. Устойчивый корпус не компенсирует ошибочно выбранный эластомер.

Когда одной марки стали недостаточно

В промышленной практике AISI 316 рассматривают для условий, где требуется повышенная стойкость к отдельным агрессивным воздействиям, включая некоторые среды с хлоридами. Но автоматическая замена AISI 304 на AISI 316 не решает задачу без проверки состава, температуры и концентрации. Материал выбирают по данным конкретного процесса и технической документации.Нужно учитывать и загрязнение потока. Окалина, песок, стружка и другие твёрдые частицы повреждают седло и подвижные поверхности. Перед запуском трубопровод очищают по принятому регламенту. Если в линии постоянно присутствуют включения, конструкцию клапана и необходимость фильтрации оценивают отдельно.

Уплотнения и герметичность

Материал уплотнения подбирают по рабочей среде, температуре, давлению и количеству циклов. В промышленной арматуре встречаются EPDM, NBR, PTFE и металлические пары, однако этот перечень не является готовой рекомендацией для конкретного отсечного клапана. Совместимость материала с водой не означает пригодность для масла, пара или химического раствора. При уточнении заказа важен не только основной продукт, который движется по трубопроводу. На уплотнение могут воздействовать промывочные растворы, дезинфицирующие составы, пар или среды, появляющиеся при очистке оборудования. Если режимы отличаются, производителю или поставщику передают полный перечень воздействий.

Почему исправный привод не гарантирует герметичность

На закрытие влияют состояние седла, чистота рабочей зоны, соосность деталей, усилие привода и правильность монтажа. Если привод не развивает необходимое усилие, запорный элемент может не дойти до крайнего положения. Если между седлом и затвором находится частица, автоматика не устранит механическую помеху. Класс герметичности и допустимую утечку определяют по документации конкретной модели или требованиям проекта. Фраза полностью герметичный без указания метода испытаний и условий проверки не даёт инженеру достаточной информации. Требования лучше фиксировать в заявке до выбора артикула.

Муфтовый отсечной клапан и его монтаж

Муфтовое исполнение удобно для компактных трубопроводных узлов. Перед монтажом проверяют DN, вид и размер резьбы, состояние витков, направление потока и возможность установить корпус в предусмотренной ориентации. Если на корпусе есть стрелка, она должна совпадать с фактическим движением среды. Ответная резьба должна соответствовать присоединению клапана. Похожий наружный диаметр ещё не означает совместимость стандартов. Ошибка в профиле или шаге приводит к повреждению витков, недостаточной глубине соединения и утечке уже при первом испытании.

Как не передать нагрузку от трубопровода

Трубы выравнивают до установки арматуры. Клапан не используют для подтягивания смещённых участков и не нагружают изгибающим усилием. При затяжке корпус удерживают подходящим инструментом в предусмотренной зоне. Воздействие через привод или другие выступающие детали может повредить механизм. Уплотнительный материал выбирают по типу резьбы, среде, температуре и требованиям производителя. Излишек герметика не должен попадать внутрь проточной части. После сборки проверяют герметичность соединений по принятой на объекте процедуре.

Доступ для обслуживания

Вокруг клапана оставляют место для подключения воздуха, проверки распределителя, обслуживания привода и замены датчиков. Размещение в тесной нише может сделать простую операцию невозможной без демонтажа соседнего оборудования. Кабели и пневмотрубки прокладывают так, чтобы они не испытывали натяжения и не мешали разборке узла. Монтажный доступ нужно учитывать до закупки. Габариты оценивают вместе с приводом и обвязкой, а не только по длине корпуса. Если предусмотрена теплоизоляция трубопровода, она не должна закрывать органы управления и места обслуживания.

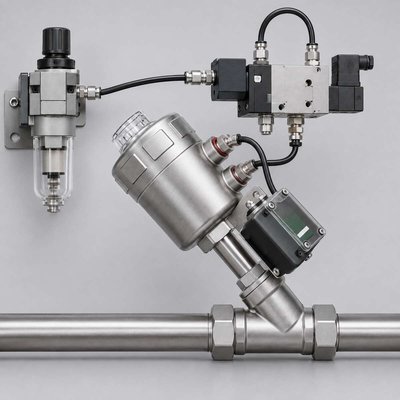

Требования к сжатому воздуху

Рабочее давление воздуха берут из документации привода. Слишком низкое значение уменьшает доступное усилие и может привести к недоходу клапана. Избыточное давление способно перегрузить механизм или выйти за допустимый диапазон компонентов. Регулятор настраивают по требованиям конкретного узла. Нужно учитывать падение давления в трубках, фитингах и распределителе. Давление возле компрессора и непосредственно на приводе может различаться, особенно при длинной линии или одновременном срабатывании нескольких потребителей. Для ответственных узлов проверяют параметры в наиболее неблагоприятном режиме.

Чистота воздуха и конденсат

Частицы и влага вызывают износ, коррозию и зависание пневматических компонентов. Локальный фильтр-регулятор защищает узел, но не заменяет нормальную подготовку всей сети. Если в магистрали регулярно образуется конденсат, необходимо искать причину и обеспечивать осушку на системном уровне. Лубрикатор нужен не каждому приводу. Многие современные механизмы рассчитаны на работу без дополнительной подачи масла. Смазку применяют только при прямом требовании производителя, поскольку несовместимый состав способен повредить уплотнения или загрязнить распределитель и датчики.

Как подобрать отсечной клапан для трубопровода

Исходные данные по рабочей линии

Для подбора указывают рабочую среду и её агрегатное состояние, минимальную и максимальную температуру, рабочее давление, возможные скачки, DN, направление потока и тип присоединения. Если среда содержит твёрдые частицы или имеет повышенную вязкость, это отмечают отдельно. DN характеризует условный проход и присоединительный размер, но не определяет расход, скорость закрытия или усилие привода. PN также нельзя воспринимать как гарантированное рабочее давление при любой температуре. Допустимые параметры устанавливаются для конкретной конструкции и материала.

Данные по автоматизации

Отдельно сообщают доступное давление воздуха, тип действия привода, требуемое положение при отказе, напряжение катушки распределителя и необходимость обратной связи. Если клапан должен срабатывать за определённое время, требование фиксируют числом и согласовывают с поставщиком. Также указывают частоту циклов, условия окружающей среды, место установки и ограничения по габаритам. Для наружного монтажа или влажного помещения могут потребоваться дополнительные требования к исполнительным и электрическим компонентам. Их нельзя выводить только из материала корпуса клапана.

Типичные ошибки при выборе

Подбор только по DN

Одинаковый диаметр не означает одинаковую применимость. Клапаны могут отличаться резьбой, материалом, уплотнением, рабочим давлением и схемой привода. Заказ по одной строке отсечной клапан DN25 оставляет слишком много неизвестных и повышает риск ошибки.

Неверное безопасное положение

Иногда нормально закрытое исполнение выбирают по привычке, не оценивая процесс. При аварии такое решение может остановить охлаждение или создать опасный рост давления на закрытом участке. Безопасное состояние определяют по последствиям для всей системы.

Отсутствие подтверждения положения

Система отправила команду на распределитель, но это ещё не значит, что клапан дошёл до конца. Причиной недохода может стать низкое давление воздуха, механическое препятствие или неисправность привода. Если фактическое положение важно для алгоритма, устанавливают соответствующие датчики.

Перенос характеристик между моделями

Даже изделия одной серии могут иметь разные параметры. Нельзя переносить давление, температуру, уплотнение или время срабатывания с соседнего артикула. Общая страница категории помогает выбрать направление, но окончательное решение принимают по карточке и технической документации конкретного клапана.

Что указать в заявке

В заявке указывают название и состав среды, температуру, рабочее давление, возможные перепады, наличие загрязнений и требования к герметичности. Для смеси желательно привести концентрации компонентов. Если через клапан проходят промывочные или вспомогательные среды, их также включают в описание.

Параметры клапана и привода

Нужно указать DN, тип и размер резьбы, материал корпуса, предпочтительный материал уплотнения, схему действия, безопасное положение и количество изделий. Для пневматической части добавляют давление воздуха, напряжение катушки, необходимость распределителя, датчиков положения и других компонентов. В категории NEWKEY представлены размеры DN15, DN20, DN25, DN32, DN40 и DN50. Окончательные характеристики подтверждают по выбранному артикулу. Если изделие заменяет установленный клапан, к заявке полезно приложить фотографию шильдика, схему и основные монтажные размеры.

Что посмотреть в каталоге NEWKEY

После определения задачи можно перейти в раздел отсечных пневматических клапанов и отдельно посмотреть муфтовые отсечные пневматические клапаны. Для комплектации узла пригодятся разделы пневматических приводов и комплектующих для приводов.

Если задача связана с постоянным изменением расхода, следует рассматривать регулирующую арматуру. Отсечной и регулирующий клапаны выполняют разные функции, поэтому заменять один другим без технического обоснования нельзя.

Итог

Отсечной пневматический клапан выбирают как часть автоматизированного узла, а не как отдельную деталь с подходящим диаметром. Надёжность зависит от согласования корпуса, запорного элемента, уплотнений, привода, распределителя, датчиков и трубопровода. Перед заказом определяют рабочую среду, давление, температуру, присоединение, частоту циклов, параметры воздуха и безопасное состояние при отказе. Для непрерывного изменения расхода применяют регулирующую арматуру. Если требуется быстрое и повторяемое перекрытие линии, муфтовый отсечной клапан с пневмоприводом может стать подходящим решением после проверки характеристик выбранного исполнения.
