<h1>Балансировочный клапан: для чего нужен и как выбрать</h1>

Балансировочный клапан помогает настроить расход теплоносителя в отдельных ветвях системы отопления или охлаждения. Его ставят, когда поток нужно распределить по расчётным значениям: одному участку требуется больше воды, другому меньше. Ручной клапан настраивают при наладке, а при изменении режима он сам не поддерживает прежний расход. Разберём принцип работы, отличие от автоматических устройств, подбор по расходу и перепаду давления, а также муфтовые и фланцевые исполнения NEWKEY.

Для чего нужен балансировочный клапан

Представим три параллельные ветви, подключённые к общим подающему и обратному трубопроводам. В одной ветви короткие трубы и небольшой теплообменник, в другой длиннее трасса и больше местных сопротивлений. При полностью открытой арматуре расходы могут отличаться от требуемых. Через участок с меньшим сопротивлением проходит избыточный поток, а через другой недостаточный. Наличие работающего насоса ещё не означает, что каждый потребитель получает свой расчётный расход. Ручной балансировочный клапан позволяет добавить регулируемое сопротивление в нужной ветви. При наладке его прикрывают до положения, при котором расход соответствует заданию. Так устраняют избыток потока на отдельных участках. Однако клапан не создаёт дополнительный напор: если насос или трубопровод не обеспечивают условия для расчётного режима, одной настройкой арматуры проблему не решить. До балансировки нужно понимать, какие расходы требуются потребителям и какие давления доступны в системе.

Балансировка не означает одинаковый расход во всех ветвях

Распространённая ошибка состоит в попытке установить одинаковое положение всех рукояток. У потребителей могут различаться мощность, температурный график и гидравлическое сопротивление. Поэтому каждому участку назначают свой расход. Одной ветви может требоваться 1 м³/ч, другой 2 м³/ч: это условный пример разных заданий, а не признак неправильной работы. Гидравлическая балансировка должна привести потоки к расчётным значениям, а одинаковые деления на шкалах такого результата не подтверждают.

Где применяется такая настройка

Балансировочные клапаны используют в водяных системах отопления, холодоснабжения и кондиционирования. Их можно встретить на ветвях, у отдельных потребителей и в узлах, где требуется распределить теплоноситель по проектным расходам. Конкретное место задаёт схема системы. Если где-то не хватает тепла или холода, балансировку рассматривают вместе с другими проверками: состоянием трубопровода, удалением воздуха, работой насоса и настройкой оборудования. Сам по себе температурный дискомфорт ещё не доказывает, что нужно купить дополнительный клапан.

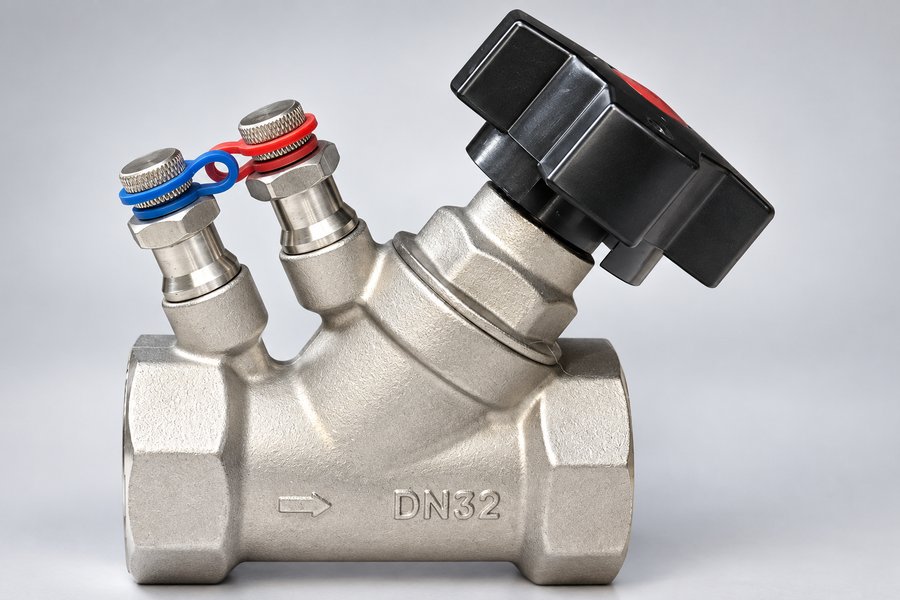

Как работает ручной балансировочный клапан

Вращением настроечной рукоятки изменяют положение регулирующего элемента и проходное сечение. При уменьшении прохода гидравлическое сопротивление клапана увеличивается. Для одного и того же перепада давления через него проходит меньший расход. После наладки положение записывают и сохраняют предусмотренным для модели способом. Но постоянное положение рукоятки не означает постоянный поток: расход зависит также от давления, свойств среды и работы остальных участков системы.

Для чего нужны измерительные штуцеры

У многих балансировочных клапанов предусмотрены точки подключения измерительного прибора. В паспорте муфтовой серии NEWKEY NK-BMb также указаны встроенные измерительные штуцеры. Они позволяют контролировать перепад давления и определять расход с использованием данных конкретного клапана. Прибор должен учитывать тип изделия, его размер и настройку либо получать данные о расходе предусмотренным производителем способом. Два штуцера на корпусе сами по себе не показывают, сколько воды проходит через ветвь.

Важно знать, между какими точками измеряется давление. У разных конструкций это могут быть точки до и после регулирующего элемента либо точки, связанные со специальным измерительным участком. Для обработки результатов применяют соответствующую характеристику. Нельзя взять перепад на одном участке клапана и использовать для него таблицу другого изделия. Если измерительная система рассчитана на определённые адаптеры или зонды, совместимость подключения проверяют до выезда на наладку.

Что происходит после настройки

Ручной клапан сохраняет установленную геометрию прохода. Он не сравнивает текущий расход с заданным и не перемещает регулирующий элемент автоматически. Если изменятся перепад давления, скорость насоса или режим соседних ветвей, расход тоже может измениться. Поэтому ручную балансировку подбирают под схему и характер работы системы. Особенно важно учитывать частичную нагрузку: режим, в котором часть потребителей уже прикрыта, а остальные продолжают получать теплоноситель.

Ручной и автоматический балансировочный клапан: в чём разница

Ручные клапаны применяют для задания расхода при определённом расчётном режиме. Такой подход особенно характерен для систем с постоянным расходом. В системах с переменным расходом ручной клапан может выполнять предусмотренные проектом функции, но его фиксированная настройка не компенсирует меняющийся перепад. При выборе нужно проверить режимы полной и частичной нагрузки, а не ограничиться условием, что при первом пуске показания прибора совпали с заданием.

Какие параметры поддерживают автоматические устройства

Под общим названием автоматической балансировки встречаются устройства с разными задачами. Регулятор перепада поддерживает заданную разность давлений на контролируемом участке. Автоматический ограничитель расхода удерживает или ограничивает расход в предусмотренном диапазоне условий. Комбинированные устройства могут объединять несколько функций. Их нельзя считать одинаковыми только потому, что настройку выполняют один раз: нужно выяснить, какой параметр регулируется и какой рабочий диапазон для этого необходим. Ниже сравниваются принципы работы. Наличие автоматического механизма не отменяет подбор по среде, температуре, давлению и расходу. Для него тоже требуется достаточный перепад и соблюдение ограничений модели. А ручной балансировочный клапан не становится автоматическим от добавления шкалы или фиксатора настройки. Эти элементы помогают воспроизвести положение, но не дают обратной связи по текущему состоянию системы.

Принцип	Что задают при настройке	Как реагирует на изменение давления
Ручной балансировочный клапан	Положение регулирующего элемента для требуемого расхода в расчётном режиме	Сам не изменяет положение; расход может измениться
Регулятор перепада давления	Требуемый перепад на контролируемом участке	Автоматически меняет проход для поддержания перепада в рабочем диапазоне
Автоматический ограничитель расхода	Требуемое значение или ограничение расхода	Компенсирует изменение перепада в пределах возможностей конкретной конструкции

Чем балансировка отличается от управления температурой

Ручной балансировочный клапан задаёт гидравлические условия ветви. Управление температурой может выполняться отдельным регулирующим клапаном с приводом, датчиком и контроллером. Эти устройства решают связанные задачи, но у них разные функции. Если для системы требуется автоматическое изменение подачи теплоносителя по температуре, это рассматривают при подборе регулирующего клапана для ИТП. Наличие ручной балансировки не заменяет такую автоматику.

Как выбрать балансировочный клапан по расходу и перепаду давления

Для подбора нужны расчётный расход через ветвь, рабочая среда, температура, давление и перепад, который предусмотрен на клапане. Также требуется понимание схемы: система работает с постоянным или переменным расходом, какие потребители подключены и как управляется насос. Для существующего объекта полезны результаты измерений. Если известен только диаметр трубы, можно предварительно определить присоединение, но подтвердить гидравлическую пригодность изделия по одному DN не получится. Давление в системе и перепад на клапане являются разными величинами. Например, давление в закрытом контуре может составлять несколько бар, а разность давлений между двумя близкими точками измерения будет значительно меньше. Именно предусмотренный перепад вместе с расходом используют в гидравлическом подборе. Обозначение PN16 характеризует номинальное давление изделия и не задаёт требуемое сопротивление клапана. Предельно допустимый перепад тоже нужно проверить отдельно по документации выбранного исполнения.

Что показывают Kv и настройка клапана

Коэффициент пропускной способности Kv связывает расход с перепадом давления при заданном положении регулирующего элемента. У ручного клапана значение меняется по мере его открытия. Максимальную пропускную способность при полном открытии обычно обозначают Kvs, но в документах поставщиков обозначения необходимо проверять. Одно число в общей таблице не заменяет данные о значении Kv для каждого положения рукоятки. Для предварительной установки нужны данные конкретной серии и размера, а для проверки расхода также условия измерения. При выборе ручного клапана смотрят, в какой части диапазона настройки обеспечивается требуемый режим. Изделие должно позволять получить нужный расход с допустимым перепадом и контролировать результат предусмотренным способом. Слишком большой клапан может потребовать работы близко к закрытию, где настройка и измерение становятся менее удобными или выходят за рекомендованную область. Слишком малый не обеспечит требуемый режим. Границы подходящей области и точность измерения берут из документов изготовителя.

Условный пример расчёта для воды

Для упрощённой оценки на воде используют зависимость Kv ≈ Q / √Δp, где Q выражен в м³/ч, а Δp в барах. Пусть расчётный расход равен 2 м³/ч, а предусмотренный перепад на клапане 0,25 бар, то есть 25 кПа. Тогда Kv ≈ 2 / √0,25 = 4. Это требуемая пропускная способность в выбранном рабочем положении. Пример показывает расчётную логику и не относится к конкретному артикулу NEWKEY или положению его рукоятки. После расчёта подбирают исполнение, у которого такой режим находится в подходящей области настройки, и проверяют остальные ограничения. Для другого перепада понадобится другое значение Kv даже при том же расходе. В реальном расчёте учитывают плотность среды, а при необходимости и влияние вязкости. Раствор гликоля нельзя автоматически считать водой. Концентрацию, рабочую температуру и свойства теплоносителя передают специалисту, который выполняет подбор и наладку.

Какие балансировочные клапаны есть в каталоге NEWKEY

Муфтовая серия NK-BMb

В разделе муфтовых балансировочных клапанов представлены ручные изделия серии NK-BMb с указанием AISI304 и PN16. На момент подготовки статьи в разделе размещены размеры DN15, DN20, DN25, DN32, DN40 и DN50. Например, в карточке клапана NK-BMb32/4 указаны DN32, муфтовое присоединение и PN16. Это данные для первичного выбора исполнения; расход и настройку проверяют отдельно.

Фланцевая серия NK-BFb

В разделе фланцевых балансировочных клапанов представлены ручные изделия серии NK-BFb с указанием AISI304 и PN16. В текущем ассортименте раздела размещены DN50, DN65, DN80, DN100, DN125 и DN150. Совпадение DN50 у двух серий не означает одинаковую геометрию и одинаковую настройку. Выбор между ними зависит от присоединения трубопровода, монтажных размеров и требуемого гидравлического режима.

Серия в каталоге	Представленные номинальные размеры	Данные карточек и разделов
NK-BMb, муфтовая	DN15, 20, 25, 32, 40, 50	Ручное управление, AISI304, PN16
NK-BFb, фланцевая	DN50, 65, 80, 100, 125, 150	Ручное управление, AISI304, PN16

Таблица отражает представленные в каталоге исполнения и не заменяет гидравлический подбор. Перед заказом нужно получить характеристики предлагаемого артикула, диапазон настройки, данные для определения расхода и подтверждение допустимых условий работы. Обращайте внимание на связь документа с серией и размером. Если в паспорте или предложении встречаются несогласованные значения, их уточняют у поставщика до выбора позиции.

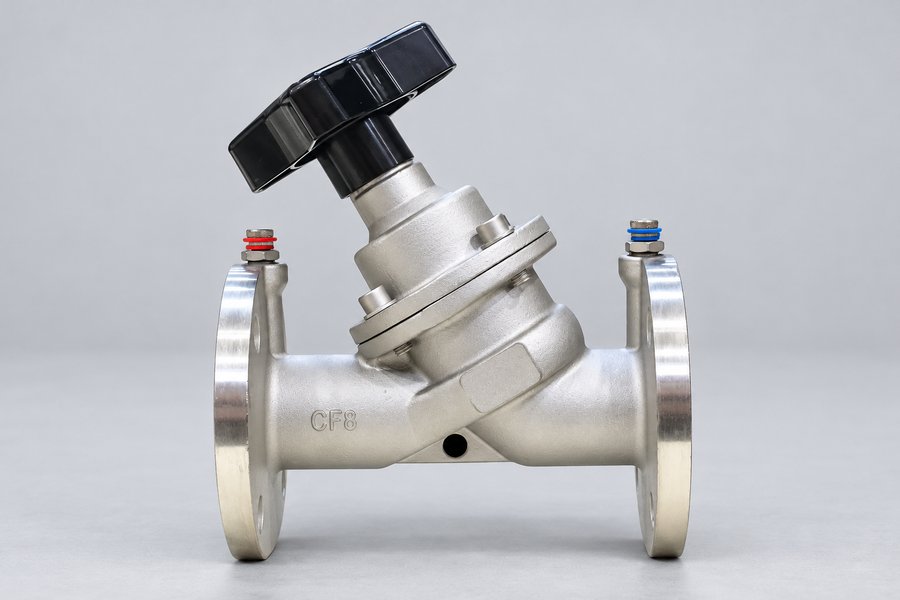

Муфтовый или фланцевый балансировочный клапан

Как проверить присоединение

Муфтовое исполнение выбирают для подходящего резьбового узла. Проверяют обозначение и размеры резьбы, способ герметизации, монтажное пространство и возможность обслуживания. Для фланцевого сверяют стандарт, исполнение уплотнительных поверхностей, расположение крепёжных отверстий и строительную длину. Само слово «фланцевый» не подтверждает совместимость с любыми ответными фланцами того же DN. Особенно внимательно нужно проверять размеры при замене клапана в существующей линии.

Почему способ присоединения не определяет настройку

Два клапана с разными присоединениями могут решать одну задачу балансировки, но иметь разные характеристики прохода и настройки. Поэтому муфтовое исполнение нельзя выбирать только как более компактное, а фланцевое как заведомо более производительное. Сначала подтверждают требуемый режим, затем проверяют монтаж. Удобнее сразу передать оба набора данных: расход и перепад вместе с ограничениями по присоединению и месту. Тогда можно сравнить подходящие исполнения без догадок.

Что проверить при установке балансировочного клапана

Клапан устанавливают в предусмотренной проектом точке и соблюдают требования его изготовителя. Нельзя назначить для всех балансировочных клапанов обязательное место только на подаче или только на обратной линии: схемы и конструкции различаются. Для рассмотренных серий NEWKEY паспорта требуют совпадения стрелки на корпусе с направлением потока. Рукоятка и измерительные точки должны оставаться доступными, иначе настроить и проверить установленное изделие будет трудно.

Прямые участки и подготовка трубопровода

Условия измерения могут зависеть от близости поворотов, насосов и другой арматуры. Производители задают требования к прямым участкам или указывают конструктивные особенности, позволяющие уменьшить эти ограничения. Такие требования не переносят с одной модели на другую. Перед установкой трубопровод очищают от механических загрязнений, а предусмотренную схемой защиту сохраняют. Чистая измерительная система и правильное положение клапана нужны для достоверной наладки.Подключение прибора выполняют по инструкции к клапану и измерительному комплекту. Измерительные штуцеры могут иметь специальные уплотнения и порядок использования. Нельзя ослаблять соединения корпуса или трубопровода под давлением ради проверки расхода. Необходимую подготовку к обслуживанию выполняют по правилам объекта. Сам факт наличия двух портов не разрешает подключать к ним произвольные трубки и приборы без проверки совместимости.

Как настраивают ручной балансировочный клапан

До настройки определяют, как должны работать насос, регулирующая арматура и потребители во время наладки. Удаляют воздух и проверяют готовность системы к измерениям. Если провести настройку при случайном положении соседних клапанов, полученное значение может не соответствовать проектному режиму. Поэтому наладка начинается с задания условий, а не с вращения ближайшей рукоятки. Требуемые расходы должны быть известны по каждой проверяемой ветви.

Установить предварительное положение и проверить расход

По характеристике выбранного клапана определяют предварительную настройку, затем проверяют её измерением. При необходимости положение корректируют в рамках методики балансировки системы. Расход рассчитывают или считывают способом, предусмотренным для данного изделия и прибора. Если нет зависимости пропускной способности от настройки, перевести произвольное число оборотов в расход нельзя. У другого DN или другой серии те же обороты могут соответствовать совершенно иному режиму.

Проверить остальные ветви и записать результат

Ветви связаны общими трубопроводами и насосом. Изменение сопротивления одного участка может повлиять на остальные, поэтому наладка требует контроля системы в целом. После завершения фиксируют модель и DN клапана, положение настройки, измеренный расход, перепад и условия работы насоса. Это помогает при последующем обслуживании. Если у модели есть предусмотренная фиксация или сохранение преднастройки, используют именно её; наличие такой функции проверяют по документации изделия.

Какие ошибки мешают получить нужный расход

Температура трубы не заменяет измерение расхода. На неё влияют нагрузка потребителя, работа автоматики и температура подающего теплоносителя. Также нельзя считать правильной настройкой одинаковые положения рукояток во всех ветвях. Если потребителям нужны разные расходы или их сопротивления различаются, положения клапанов тоже могут быть разными. Проверять результат следует по заданным гидравлическим параметрам в предусмотренном режиме.

Чрезмерный размер или сопротивление

Клапан, выбранный с большим запасом только по DN, может оказаться неудобным для точной настройки нужного режима. Другая крайность состоит в слишком сильном дросселировании: дополнительное сопротивление требует напора, а допустимые режимы изделия имеют ограничения. Шум тоже требует проверки причин, включая перепад и состояние среды. Балансировочный клапан нельзя использовать как универсальный способ исправить любой недостаток циркуляции или любой шум в системе.

Ожидание постоянного расхода после одной ручной настройки

После изменения скорости насоса, схемы или состава оборудования прежняя настройка может потребовать проверки. В системе с переменной нагрузкой заранее оценивают влияние меняющегося перепада на ручные клапаны. Если требуется автоматическая компенсация, соответствующее решение выбирают на этапе проектирования или согласованного изменения схемы. Повторное вращение рукоятки при каждом колебании температуры не заменяет управление, рассчитанное на такой режим работы.

Что передать для подбора балансировочного клапана

В заявке укажите назначение ветви, расчётный расход, предусмотренный перепад на клапане, рабочее давление, температуру и состав теплоносителя. Добавьте данные о постоянном или переменном расходе системы, тип присоединения и ограничения по монтажным размерам. При замене приложите маркировку старого изделия, его характеристику и настройку, если они сохранились. Отдельно сообщите, какой измерительный прибор планируется использовать. Эти сведения помогают подтвердить пригодность исполнения до покупки. Для первичного выбора можно открыть муфтовую серию NK-BMb или фланцевую NK-BFb в каталоге. Затем запросите подтверждение гидравлических данных и диапазона настройки конкретного размера. Если расчётного расхода или перепада пока нет, приложите схему и обозначьте недостающие параметры. Так подбор будет опираться на задачу системы, а не только на диаметр трубы. Проверка данных до заказа позволяет заранее выяснить, подходит ли клапан и получится ли контролировать результат его настройки.

Что важно запомнить

Ручной балансировочный клапан помогает настроить расчётный расход в ветви, но сам не компенсирует изменение перепада давления. Для выбора нужны расход, условия работы и характеристика конкретного исполнения. После установки результат проверяют измерением в заданном режиме системы. В каталоге NEWKEY представлены муфтовые NK-BMb и фланцевые NK-BFb; перед заказом следует подтвердить гидравлические данные предлагаемого размера и его монтажную совместимость.
