Двухходовой регулирующий клапан: где ставят, как подбирать и какие ошибки мешают регулированию

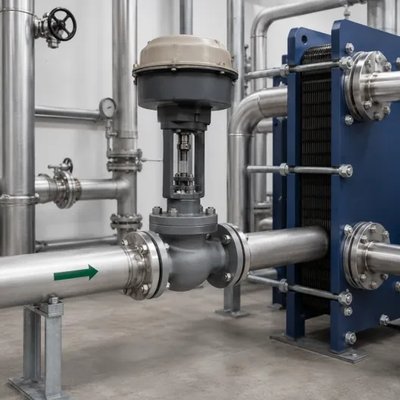

Двухходовой регулирующий клапан ставят там, где нужно не просто открыть или закрыть поток, а управляемо менять расход рабочей среды. Он работает как переменное гидравлическое сопротивление: меняет проходное сечение и за счет этого влияет на расход, температуру, давление или тепловую мощность участка. Такой клапан нельзя выбирать только по диаметру трубы и номинальному давлению. Для нормальной работы важны расход, перепад давления, пропускная способность Kvs, характеристика регулирования, материал, рабочая среда и совместимость с приводом.

Что это такое

Двухходовой регулирующий клапан - это трубопроводная арматура с двумя присоединительными патрубками: входом и выходом. Внутри находится регулирующий элемент, который перемещается относительно седла и изменяет проходное сечение. Когда проход уменьшается, сопротивление на клапане растет, а расход через участок падает. Когда клапан открывается, сопротивление снижается, и поток увеличивается.

Основная задача такого клапана - регулировать параметры рабочей среды через изменение расхода. Поэтому он относится не к обычной запорной, а к регулирующей арматуре. Запорная арматура нужна для отсечения участка трубопровода. Ее нормальный режим - полностью открыто или полностью закрыто. Регулирующий клапан работает иначе. Он часто находится в промежуточных положениях, потому что именно там происходит управление расходом.

Например, в системе отопления автоматика видит, что температура выше заданной. Привод прикрывает клапан, расход теплоносителя через теплообменник или калорифер снижается, тепловая мощность падает. Если температуры не хватает, клапан открывается сильнее, и через участок проходит больше теплоносителя. Сам клапан не управляет системой один. Обычно он работает вместе с датчиком, регулятором и исполнительным механизмом. Датчик измеряет параметр, регулятор сравнивает его с заданием, привод перемещает шток или другой регулирующий элемент. Поэтому подбирать нужно не только корпус клапана, но и всю связку: клапан, привод, сигнал управления, условия работы и схему установки.

Где это встречается в трубопроводной арматуре

Двухходовые регулирующие клапаны применяют в системах, где нужно изменять расход через один потребитель или один участок трубопровода. Чаще всего это:

индивидуальные тепловые пункты;
системы отопления;
теплообменники;
калориферы вентиляционных установок;
фанкойлы;
контуры холодоснабжения;
насосные узлы;
системы водоснабжения;
технологические линии с водой, паром, воздухом или другой рабочей средой.

В тепловом пункте двухходовой клапан может управлять подачей теплоносителя на теплообменник. В вентиляции он регулирует расход через калорифер. В холодоснабжении меняет подачу холодоносителя на воздухоохладитель или фанкойл. Важно не путать двухходовой клапан с трехходовым. Двухходовой клапан работает с одним потоком: изменяет расход между входом и выходом. Трехходовой имеет три патрубка и применяется для смешения или разделения потоков. Если в схеме нужен подмес обратной линии, байпас или перераспределение между двумя направлениями, двухходовой клапан может не решить задачу.

Как работает двухходовой регулирующий клапан

Принцип работы проще всего понять через проходное сечение. Внутри клапана есть седло и регулирующий элемент. Когда элемент приближается к седлу, свободный проход уменьшается. Потоку становится сложнее пройти через клапан, поэтому расход падает. Когда регулирующий элемент отходит от седла, проход увеличивается, и расход растет.

Но связь между ходом клапана и расходом не всегда прямая. У регулирующих клапанов бывают разные пропускные характеристики. Самые распространенные варианты:

Характеристика	Как меняется расход	Где это важно
Линейная	При равном ходе клапана расход меняется примерно равными долями	Простые участки с более предсказуемой гидравликой
Равнопроцентная	При малом открытии расход меняется мягче, при большем открытии изменение становится заметнее	Системы отопления, вентиляции, теплообменники, участки с переменным сопротивлением
Нелинейная	Расход меняется неравномерно, зависит от конструкции	Некоторые поворотные регулирующие органы и специальные исполнения

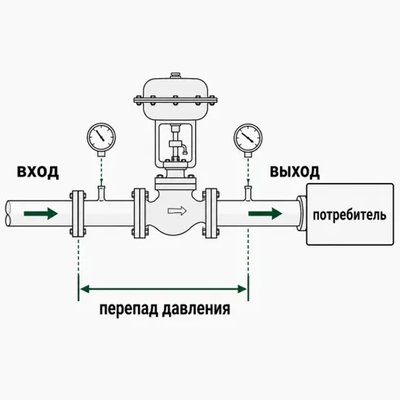

На практике это важно потому, что клапан должен не просто пропустить нужный расход при полном открытии. Он должен нормально управлять потоком в рабочем диапазоне. Если характеристика не подходит к системе, автоматика будет постоянно "догонять" заданное значение, а температура или давление начнут гулять.

Почему нельзя выбирать только по DN и PN

DN и PN важны, но для регулирующего клапана их недостаточно. DN показывает присоединительный размер. Он нужен, чтобы клапан физически подходил к трубопроводу. PN показывает номинальное давление и помогает оценить прочность корпуса при заданных условиях. Но ни DN, ни PN не говорят, как клапан будет регулировать расход.

Для регулирующей арматуры ключевой параметр - пропускная способность Kvs. Она показывает, какой расход воды клапан способен пропустить при полном открытии и заданном перепаде давления в стандартных условиях.

Упрощенно для воды связь можно представить так:

Kvs = Q / √Δp

где:

Q - расход, м³/ч;
Δp - перепад давления на клапане, бар;
Kvs - условная пропускная способность, м³/ч.

В реальном подборе учитывают рабочую среду, плотность, температуру, перепад давления и особенности схемы. Но даже простая формула показывает главное: клапан нельзя выбрать только по диаметру трубы. Нужно понимать, какой расход через него должен пройти и какой перепад давления будет на регулирующем органе.

Пример: два клапана могут иметь одинаковый DN, но разный Kvs. Внешне оба подходят к трубопроводу, но в системе будут работать по-разному. Один даст нужный расход и нормальное регулирование, другой окажется слишком "широким" или слишком "узким".

Что такое авторитет клапана

У регулирующего клапана есть еще один важный момент - его влияние на регулируемый участок. В инженерной практике для этого используют понятие авторитета клапана.

Простыми словами, авторитет показывает, насколько заметную долю сопротивления регулируемого участка создает сам клапан. Если на клапан приходится слишком маленькая часть общего перепада давления, он слабо влияет на расход. Привод двигает шток, положение меняется, но система реагирует вяло.

Если перепад на клапане слишком большой, появляются другие риски: шум, повышенный износ, кавитация на жидкостях, нестабильная работа и лишняя нагрузка на регулирующий элемент. Поэтому клапан подбирают не отдельно от трубопровода, а вместе с участком, на котором он должен работать. Нужно учитывать потери давления в потребителе, трубах, фильтре, арматуре и самом клапане.

Для регулирующей арматуры в автоматических системах важно, чтобы перепад давления на клапане был достаточным для нормального управления. В противном случае клапан будет вроде бы исправен, привод будет двигаться, но регулирование получится слабым или нестабильным.

Какие параметры важно учитывать

Подбор двухходового регулирующего клапана начинается с задачи регулирования, а не с размера трубы.

Параметр	Что уточнить	Почему это важно
Рабочая среда	Вода, пар, воздух, раствор, масло, другая среда	Влияет на материал корпуса, седла, уплотнений и допустимый режим
Расход	Расчетный или требуемый расход через участок	По нему подбирают пропускную способность клапана
Перепад давления	Давление до и после клапана или данные для расчета	Нужен для выбора Kvs и оценки устойчивости регулирования
Температура	Минимальная и максимальная температура среды	Влияет на уплотнения, материал и ресурс
Рабочее давление и PN	Давление в системе и требуемое исполнение арматуры	Нужно для прочности и безопасности
DN	Диаметр трубопровода и присоединительный размер	Помогает выбрать совместимость с трубой, но не заменяет расчет
Kvs	Условная пропускная способность	Один из главных параметров регулирующего клапана
Характеристика	Линейная, равнопроцентная, специальная	Влияет на плавность управления
Присоединение	Фланцевое, резьбовое, под приварку	Должно соответствовать трубопроводу и проекту
Материал	Чугун, сталь, нержавеющая сталь, бронза и т.д.	Подбирается по среде, температуре и условиям эксплуатации
Привод	Электрический, пневматический, термостатический	Определяет способ управления клапаном
Направление потока	Как среда должна проходить через корпус	Ошибка установки может нарушить работу
Обвязка	Фильтр, запорная арматура, манометры, байпас	Нужна для защиты, настройки и обслуживания

Главная ошибка здесь - начинать подбор с фразы "нужен клапан DN50 PN16". Для запорной арматуры такая заявка еще может быть рабочей, если есть материал, среда и присоединение. Для регулирующего клапана этого мало. Он может подойти по фланцам, но не подойти по гидравлике.

Как выбрать подходящее исполнение

1. Понять задачу регулирования

Сначала нужно ответить на вопрос: что именно должен поддерживать клапан?

Это может быть:

температура после теплообменника;
температура воздуха после калорифера;
расход через контур;
давление после клапана;
уровень в резервуаре;
защита участка от резких изменений давления;
режим работы фанкойла или воздухоохладителя.

От задачи зависит тип клапана, характеристика, привод и схема обвязки. Один и тот же DN может использоваться в разных системах, но логика подбора будет разной.

2. Проверить, подходит ли двухходовая схема

Двухходовой клапан нужен, когда поток идет через один вход и один выход, а задача состоит в изменении расхода через этот участок. Если нужно смешивать горячий и холодный поток, подмешивать обратку или распределять поток между двумя направлениями, обычно рассматривают трехходовой клапан или другую схему. Ошибка на этом этапе приводит к тому, что система физически собрана, но заданный режим не держит.

3. Собрать расход и перепад давления

Для подбора Kvs нужны расход и перепад давления. Без этих данных клапан выбирают почти вслепую. Если расход неизвестен, его можно определить через тепловую нагрузку, температурный график или данные оборудования. Если нет перепада давления, нужно смотреть насос, сопротивление потребителя, трубопровод и арматуру на участке. В заявке лучше не писать "подберите что-нибудь на DN40". Лучше указать хотя бы расчетный расход и давление до/после клапана. Тогда можно подобрать не просто корпус, а рабочий регулирующий орган.

4. Подобрать Kvs без чрезмерного запаса

Слишком большой Kvs - частая причина плохого регулирования. Клапан с завышенной пропускной способностью пропускает много среды уже при небольшом открытии. В результате он работает почти закрытым, а малое движение штока резко меняет расход. Слишком маленький Kvs тоже проблема. Клапан не даст нужный расход даже при полном открытии, и система не выйдет на расчетный режим. Поэтому запас "на всякий случай" в регулирующей арматуре может навредить. Здесь лучше выбирать не самый большой вариант, а тот, который соответствует расходу, перепаду давления и рабочему диапазону.

5. Выбрать характеристику регулирования

Для многих систем тепло- и холодоснабжения важна не только пропускная способность, но и форма характеристики. Она определяет, как изменяется расход при перемещении регулирующего элемента. Если характеристика выбрана плохо, клапан может работать грубо: в одной зоне почти не влиять на поток, а в другой резко менять расход. Для автоматики это неудобно. Регулятор начинает постоянно корректировать положение, но система реагирует нестабильно.

6. Подобрать привод

Привод должен соответствовать клапану по усилию, ходу, времени перемещения и способу управления. Для автоматизированных систем важно, какой сигнал используется: трехпозиционный, аналоговый или другой. Также учитывают питание, условия установки, наличие ручного дублера, индикацию положения и требования к работе при аварийной ситуации. Если привод не подходит, даже правильно выбранный клапан будет работать плохо.

7. Продумать обвязку

Регулирующий клапан лучше рассматривать как часть узла. Вокруг него часто нужны:

запорная арматура до и после клапана;
сетчатый фильтр перед клапаном;
манометры или точки контроля давления;
обратный клапан, если схема требует защиты от обратного потока;
байпас, если он предусмотрен проектом;
дренаж;
фланцы, прокладки, крепеж;
компенсирующие или виброизолирующие элементы в насосных узлах.

Фильтр перед регулирующим клапаном особенно важн в системах, где возможны загрязнения: окалина, песок, продукты коррозии, монтажный мусор. Частицы могут повредить седло, ухудшить закрытие или вызвать заедание регулирующего элемента.

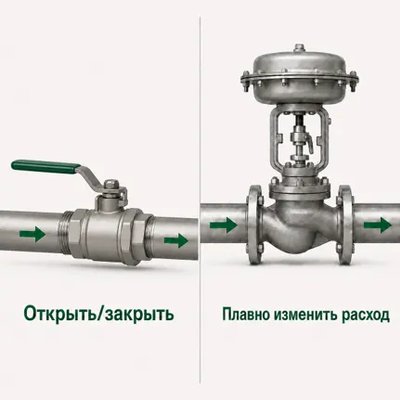

Почему шаровой кран не заменяет регулирующий клапан

Шаровой кран удобен как запорная арматура. Он быстро открывает и закрывает поток, имеет простую конструкцию и хорошо работает в крайних положениях. Но это не значит, что обычный шаровой кран можно использовать вместо регулирующего клапана. У поворотной арматуры характер изменения расхода часто получается неравномерным. На части хода поток меняется заметно, а ближе к полному открытию регулирующее воздействие может становиться слабым. Для ручного ограничения расхода в бытовой ситуации это иногда терпимо. Для автоматического регулирования температуры, давления или расхода - нет.

Если обычный шаровой кран долго работает в частично открытом положении, поток проходит через суженный участок с повышенной скоростью. Это может давать шум, местный износ, повреждение уплотнений и нестабильную работу. Поэтому для постоянного управления расходом нужен регулирующий клапан с подходящей характеристикой, а для отсечения участка - запорная арматура. Есть специальные шаровые регулирующие исполнения, но их нужно рассматривать отдельно по документации. Обычный полнопроходной шаровой кран "из наличия" не стоит автоматически считать заменой двухходового регулирующего клапана.

Типичные ошибки

Выбирают только по DN

Диаметр трубы не показывает, как клапан будет управлять расходом. Два клапана одного DN могут иметь разный Kvs и разную характеристику. Поэтому по DN можно проверить присоединение, но нельзя завершить подбор.

Берут клапан с большим запасом

В регулирующей арматуре завышение размера часто ухудшает работу. Клапан начинает регулировать в очень узкой зоне хода, из-за чего расход меняется резко, а автоматика работает рывками.

Не учитывают перепад давления

Без перепада давления невозможно нормально подобрать Kvs и оценить авторитет клапана. Потом оказывается, что клапан либо не дает нужный расход, либо почти не влияет на систему.

Путают двухходовой и трехходовой клапан

Двухходовой клапан регулирует расход через один поток. Трехходовой нужен для смешения или разделения. Если схема требует подмеса, двухходовой клапан сам по себе не заменит трехходовой узел.

Ставят обычный шаровой кран вместо регулирующего

Шаровой кран хорош для отключения, но не для точного автоматического управления расходом. Для регулирования нужна арматура, которая рассчитана на промежуточные положения и имеет подходящую пропускную характеристику.

Не ставят фильтр

Загрязнения могут повредить регулирующий элемент, седло и уплотнения. Особенно это критично в старых системах отопления, водоснабжения и технологических трубопроводах после монтажа или ремонта.

Не проверяют совместимость с приводом

Привод должен перемещать регулирующий элемент плавно и на полный ход. Если не хватает усилия, неправильно выбран сигнал или не совпадает ход, система не будет нормально управляться.

Ждут от регулирующего клапана функции полноценной запорной арматуры

Регулирующий клапан может закрываться, но его основная задача - управление расходом. Если участок нужно надежно отсекать для обслуживания, обычно рядом ставят отдельные запорные краны или задвижки.

Что указать в заявке

Чтобы подобрать двухходовой регулирующий клапан без долгой переписки, в заявке лучше сразу указать:

Рабочую среду: вода, пар, воздух, раствор, масло или другая среда.
Температуру среды.
Рабочее давление.
Требуемый PN.
Расчетный расход.
Перепад давления на клапане или данные для его расчета.
Диаметр трубопровода.
Предпочтительный DN клапана, если он задан проектом.
Материал корпуса.
Материал уплотнений, если есть требования по среде.
Тип присоединения: фланцевое, резьбовое, под приварку.
Схему установки: ИТП, теплообменник, калорифер, фанкойл, насосный узел, технологическая линия.
Тип привода: электрический, пневматический, термостатический.
Сигнал управления и питание привода.
Нужна ли обвязка: фильтр, запорная арматура, обратный клапан, фланцы, прокладки, крепеж.

Чем точнее исходные данные, тем меньше риск получить клапан, который подходит по размеру, но не справляется с регулированием.

Частые вопросы

Что такое двухходовой регулирующий клапан?

Это регулирующая арматура с двумя патрубками, которая изменяет расход рабочей среды через участок трубопровода. Она используется для управления температурой, давлением, расходом или мощностью потребителя.

Чем он отличается от запорного клапана?

Запорный клапан нужен для отключения потока. Двухходовой регулирующий клапан нужен для управляемого изменения расхода. Он работает в промежуточных положениях и обычно управляется приводом или регулятором.

Можно ли выбрать клапан только по DN?

Нет. DN показывает присоединительный размер, но не говорит о качестве регулирования. Для подбора нужны расход, перепад давления, Kvs, среда, температура, материал и характеристика клапана.

Что такое Kvs?

Kvs - это условная пропускная способность клапана при полном открытии. Она помогает понять, какой расход клапан сможет пропустить при заданном перепаде давления.

Почему клапан с большим запасом может работать хуже?

Потому что он пропускает слишком много среды уже при небольшом открытии. В итоге регулирование становится грубым, а автоматика не может плавно удерживать заданный режим.

Где ставят двухходовые регулирующие клапаны?

Их ставят в ИТП, системах отопления, теплообменниках, калориферах, фанкойлах, системах холодоснабжения, водоснабжения и технологических линиях, где нужно менять расход через один участок.

Нужен ли фильтр перед регулирующим клапаном?

В большинстве практических схем фильтр перед клапаном полезен. Он защищает регулирующий элемент и седло от грязи, окалины и монтажного мусора.

Можно ли заменить регулирующий клапан шаровым краном?

Обычный шаровой кран лучше использовать как запорную арматуру. Для постоянного автоматического регулирования расхода нужен регулирующий клапан с подходящей пропускной характеристикой.

Что важнее для подбора: PN или Kvs?

Оба параметра важны, но отвечают за разное. PN связан с допустимым давлением корпуса, а Kvs - с пропускной способностью и регулированием расхода. Один параметр не заменяет другой.

Итог

Двухходовой регулирующий клапан нужен там, где расход через участок должен меняться управляемо, а не просто включаться и отключаться. Его применяют в системах отопления, ИТП, вентиляции, теплообменниках, фанкойлах, холодоснабжении, водоснабжении и технологических трубопроводах.

Главная ошибка при подборе - смотреть только на DN и PN. Для регулирующей арматуры нужны расход, перепад давления, Kvs, характеристика, рабочая среда, температура, материал, присоединение и подходящий привод. Если клапан выбран правильно, система спокойно держит заданный режим. Если взять изделие "с запасом" или без расчета, могут появиться шум, рывки, плохое регулирование и ускоренный износ.

Для точного подбора лучше сразу передать параметры линии и схему установки. Так проще выбрать не просто подходящий по размеру корпус, а арматуру, которая будет нормально работать в составе системы.
